UG12.0中加墨零件，模型很简单，想要建模一个纸巾盒模型，该怎么制作呢？我们可以绘制平面图。按照展开的图样出图再进行折弯即可得到相应的模型，下面我们就来看看详细的教程。

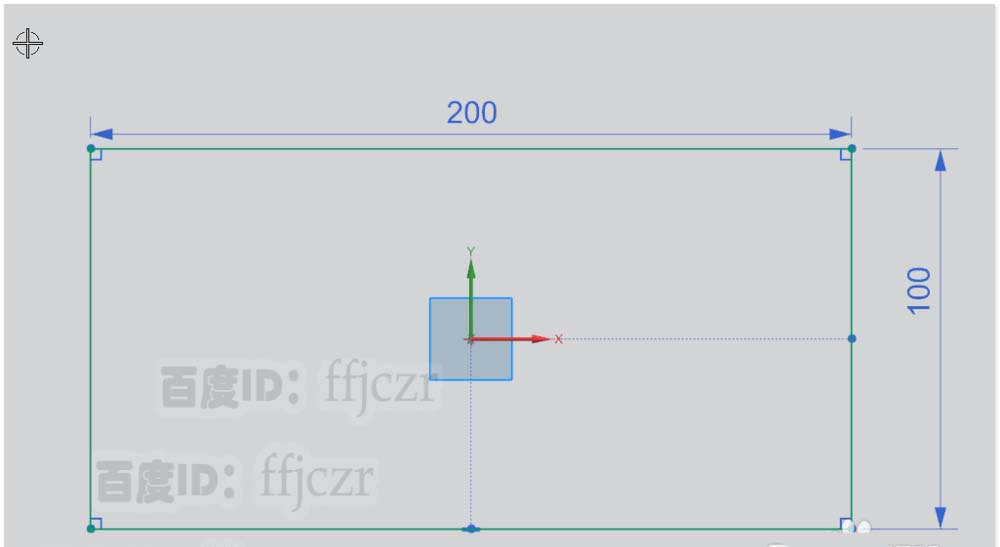

1、和现实的钣金加工一样，首先得有材料才能折弯。这里的材料就是突出块了。选用突出块命令，在XY面上绘出突出块的截面图；一个中心点与坐标原点重合的矩形，长为200宽为100.突出块的厚度为2.

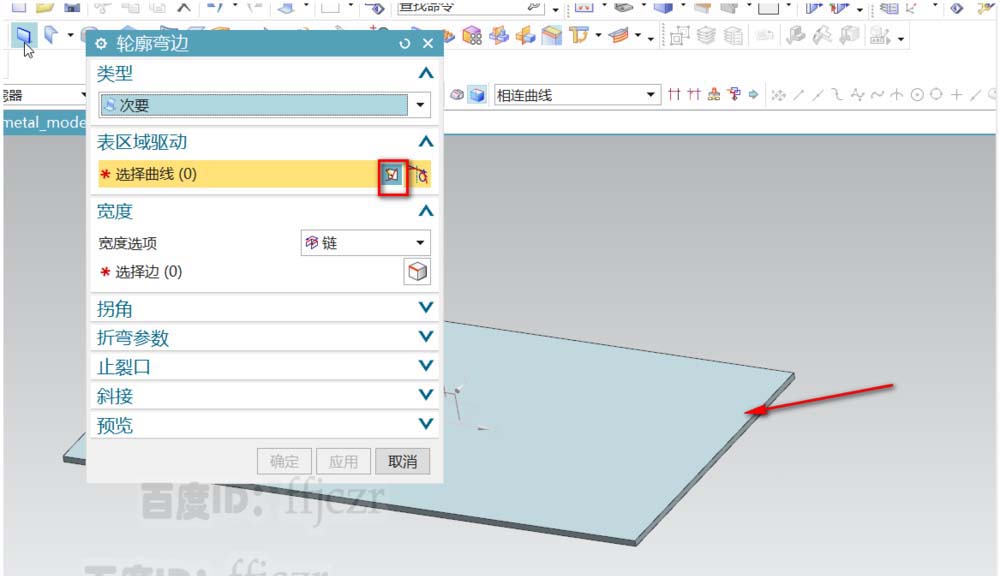

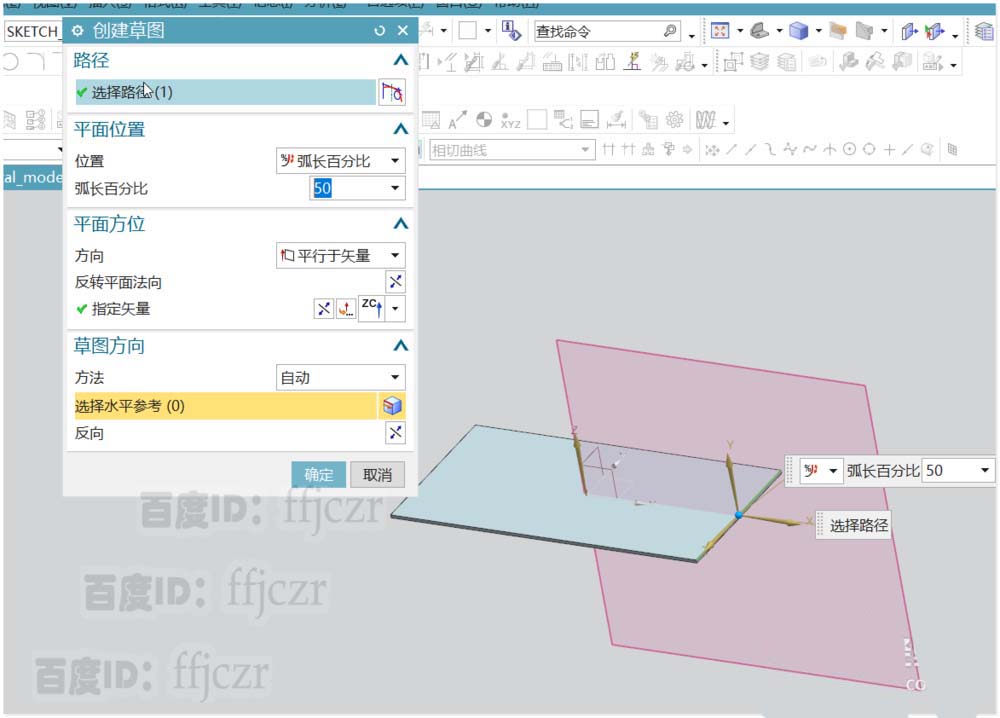

2、选用轮廓弯边，选绘制截面，在弹出的对话框中随意选用突出块上表面的一条边作为路径，弧长50%，使设定的坐标与世界坐标轴平行，这里与Z轴平行。

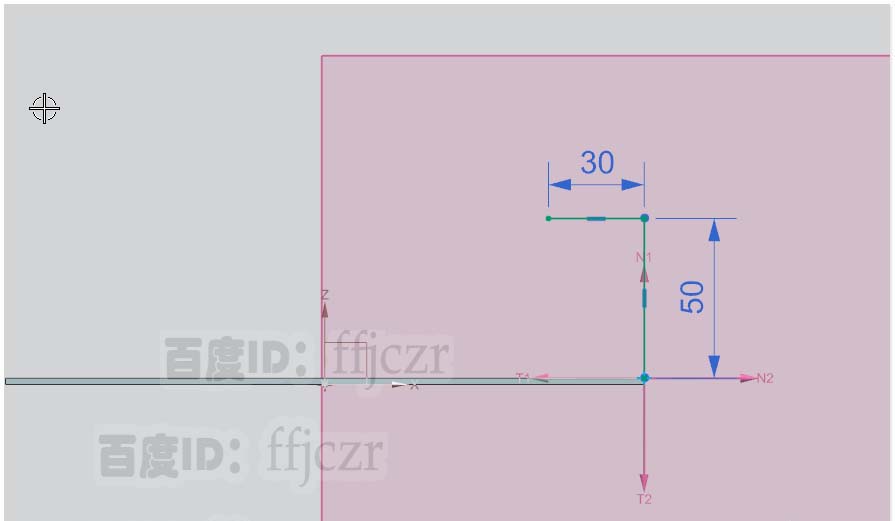

3、在草图中，以新的坐标原点为参考，绘出二段相连的直线（数据如图所示），这便是轮廓弯边的截面线。

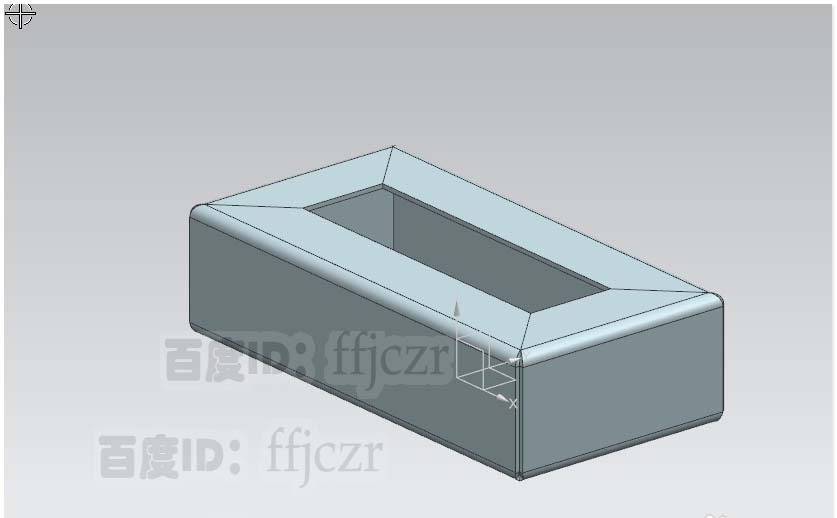

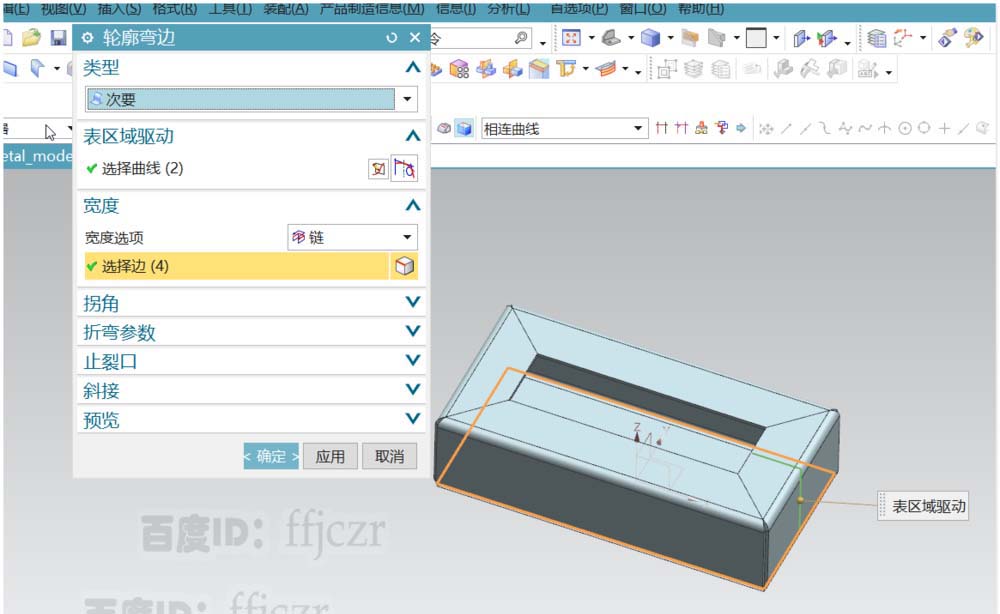

4、回到轮廓弯边对话框，其中的宽度选项修改为链，选择模式为相连曲线；用鼠标选择突出块上表面的轮廓边。软件根据上步绘的轮廓截面线自动生成折弯面。

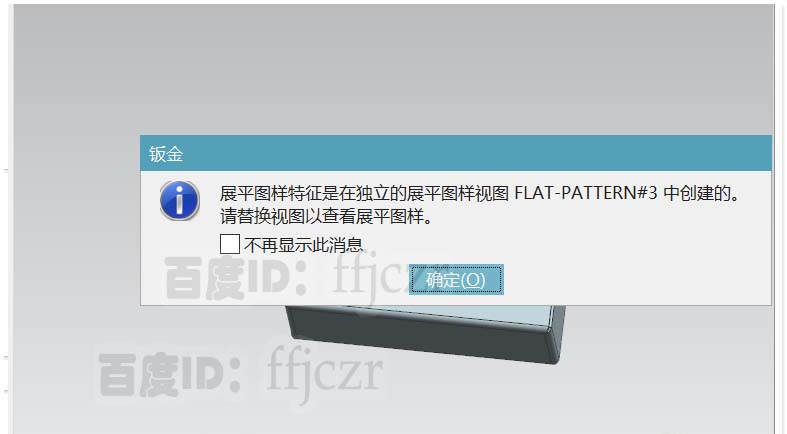

5、激活展平图样，选择模型的底面为向上面；直接确定，得到展平图样的视图。

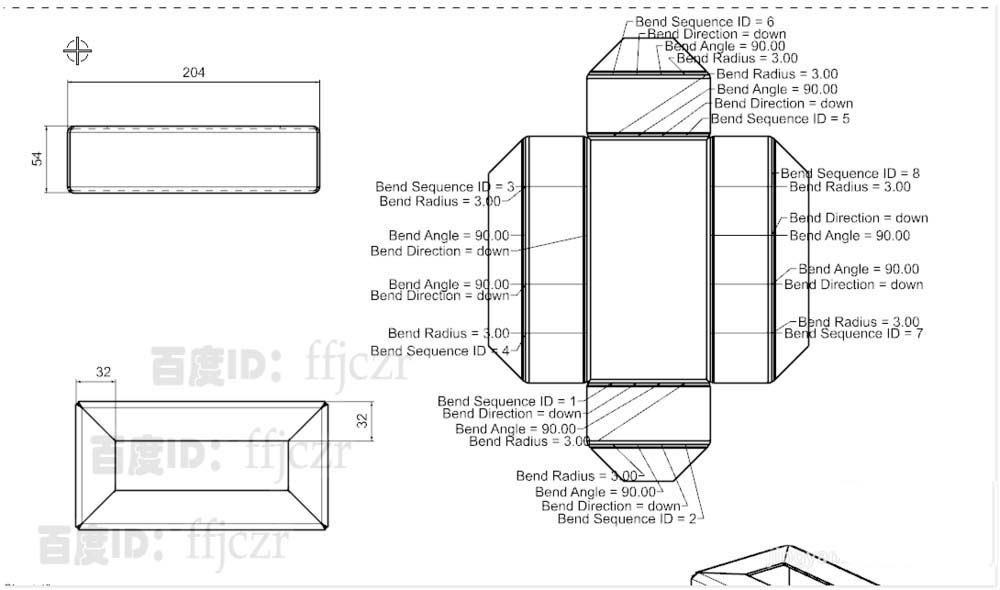

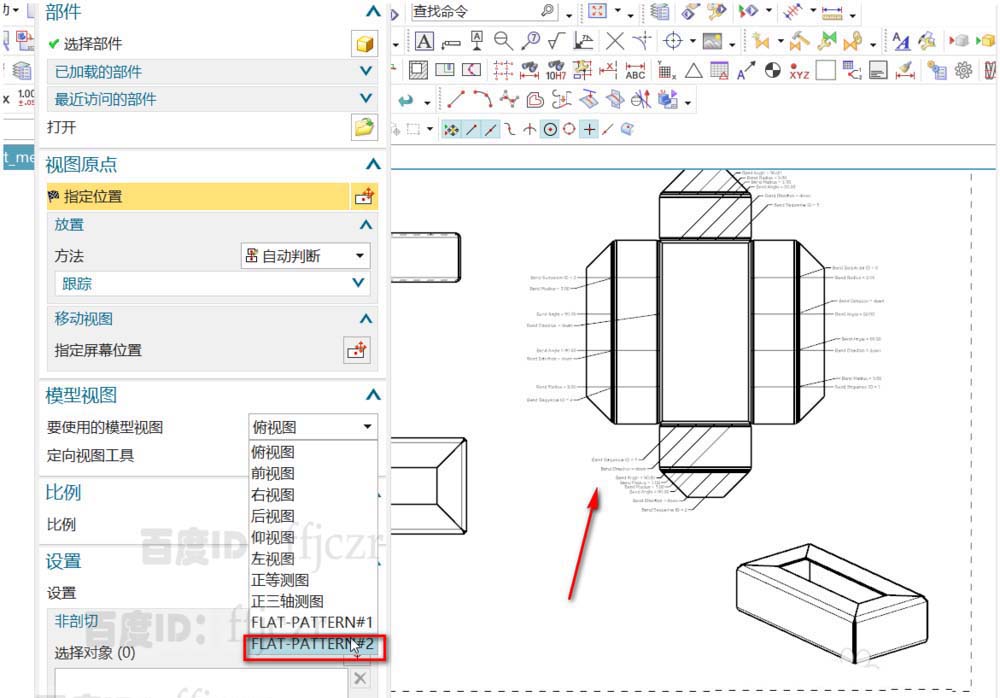

6、工程图模式中，导入俯视图和前视图后，导入展开图，模型十分简单，但其展开图却是十分重要，可以很好的指导样品的生产制作。
以上就是UG12.0钣金模块做纸巾盒的教程，希望大家喜欢，请继续关注脚本之家。
