UG12.0圆柱面上想要创建螺旋凹槽，凹槽可以通过沿路径扫掠得到管道；该怎么制作这个螺旋凹槽呢？下面我们就来看看详细的教程。

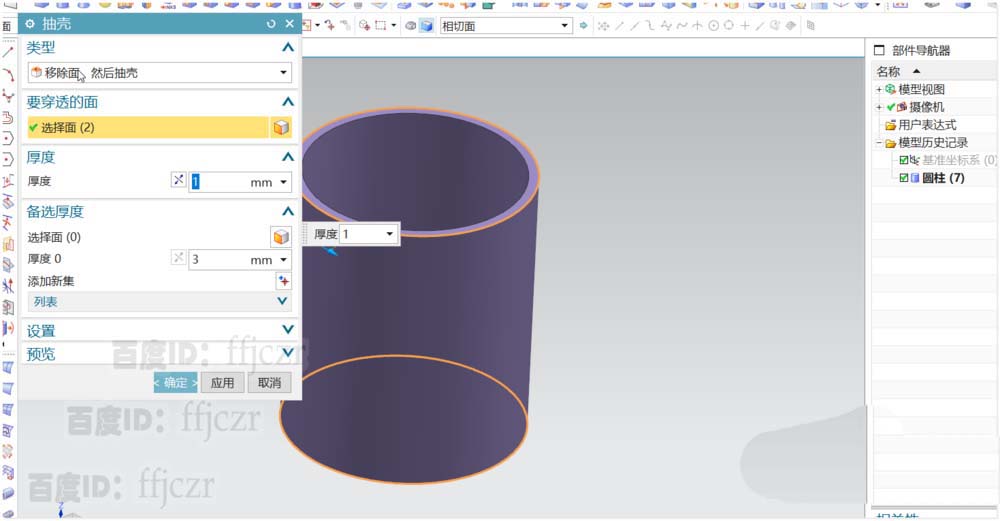

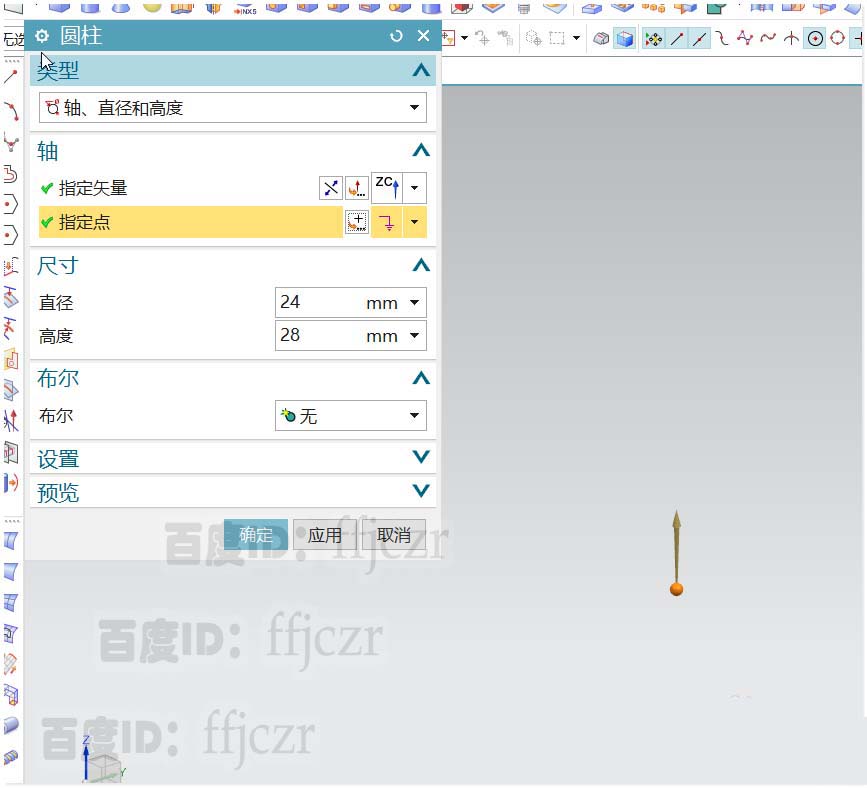

1、选用圆柱命令，创建一个圆柱直径为24，高度为28；定点在坐标原点上。对得到的圆柱进行厚度为1的抽壳。得到模型的管道主体。

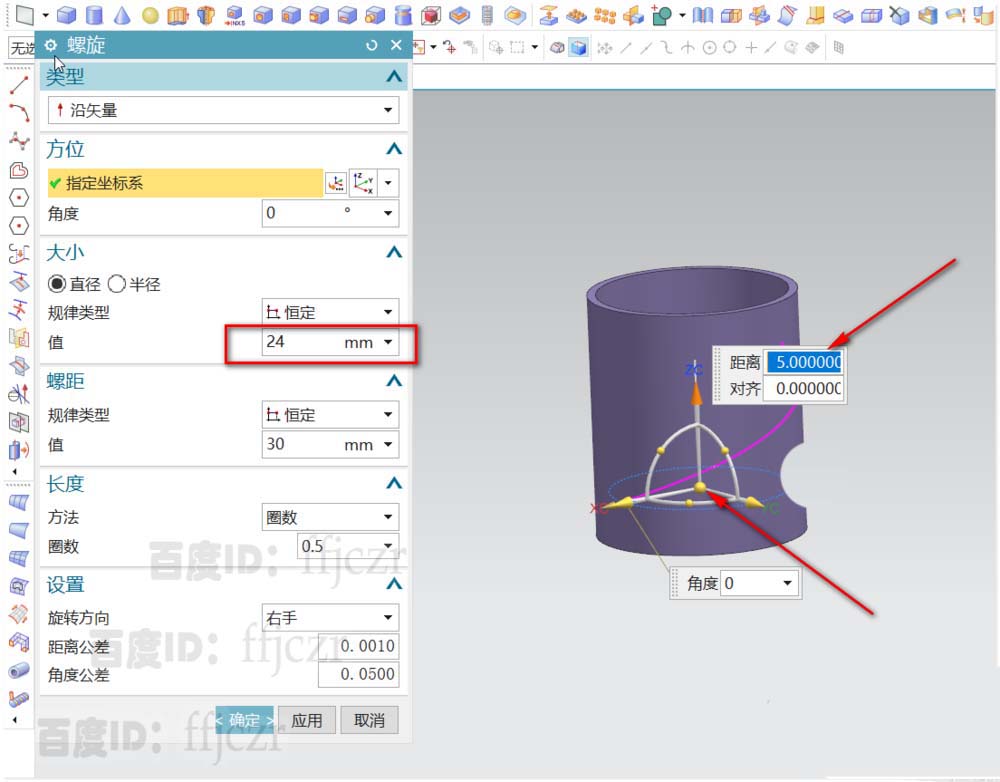

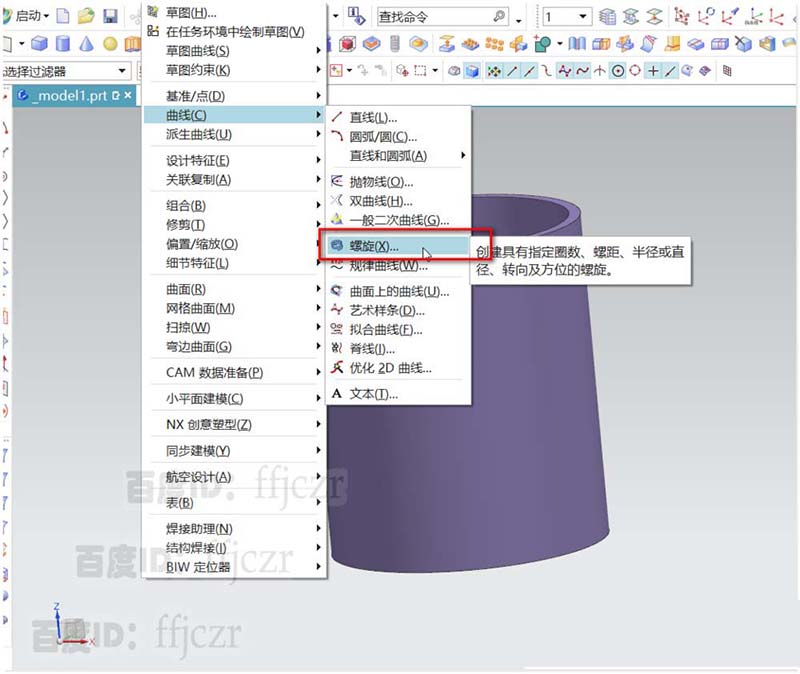

2、选用螺旋曲线命令，起点为Z正向5，直径为24；螺距为30，圈数为0.5；得到曲面的引导螺旋线。

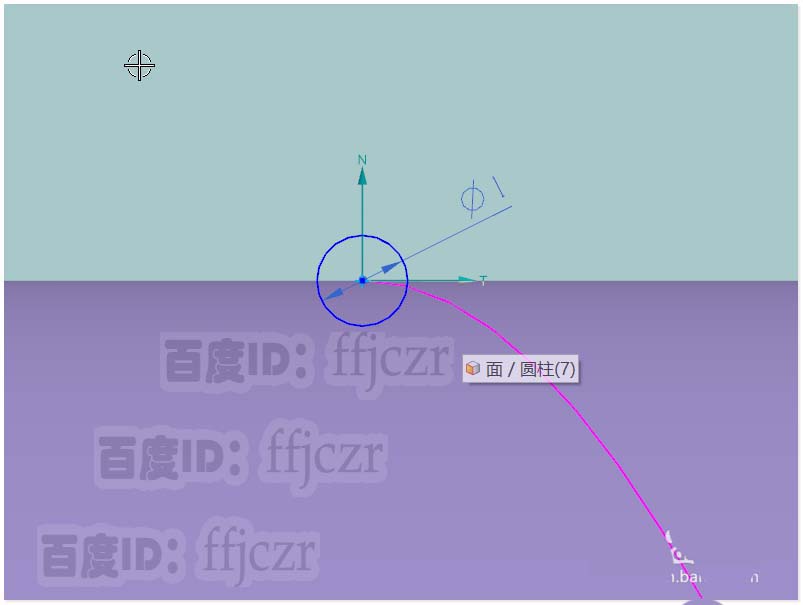

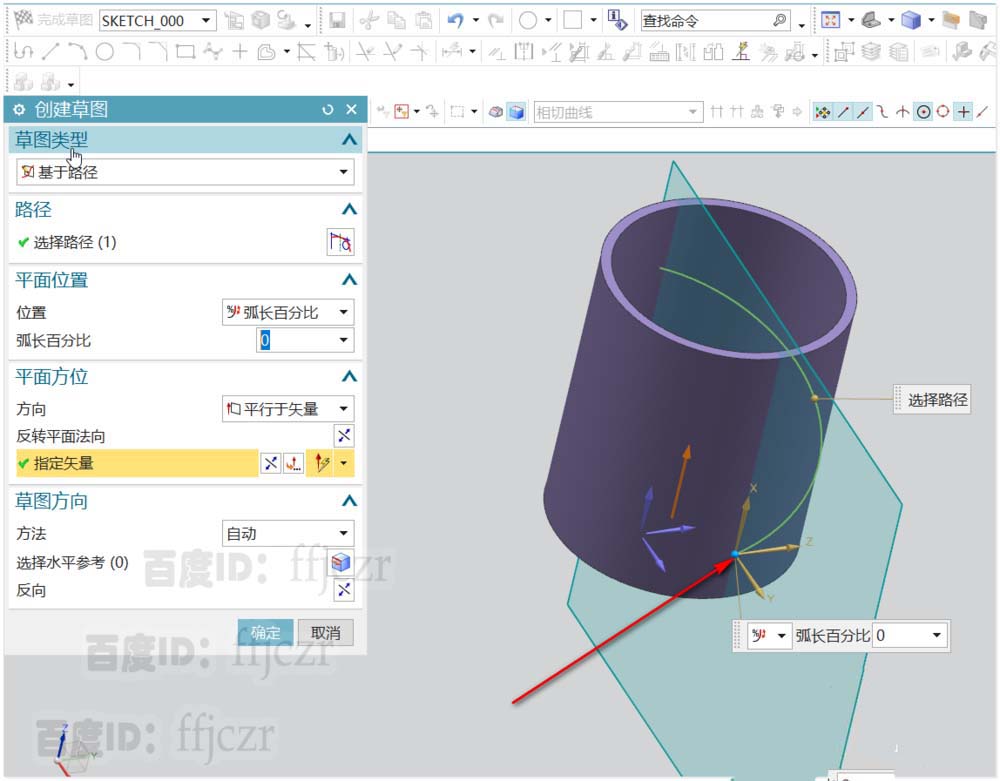

3、选择基于路径创建草图，草绘平面在路径的弧长百分之0上，方向平行于Z;在草图的坐标原点中绘出一个直径为1的圆形，此为沿路径扫掠的截面线。

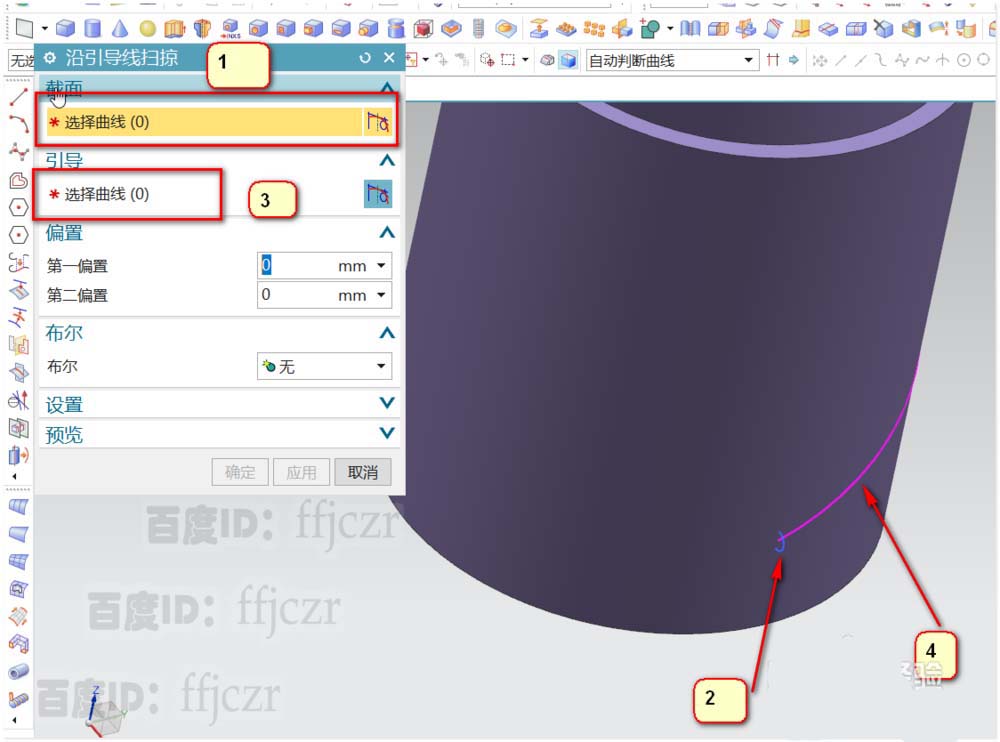

4、选用沿引导线扫掠命令，截面线为上步绘制的圆，路径为第2步绘得的螺旋线。选用布尔求差命令，得到曲面上的凹槽效果。

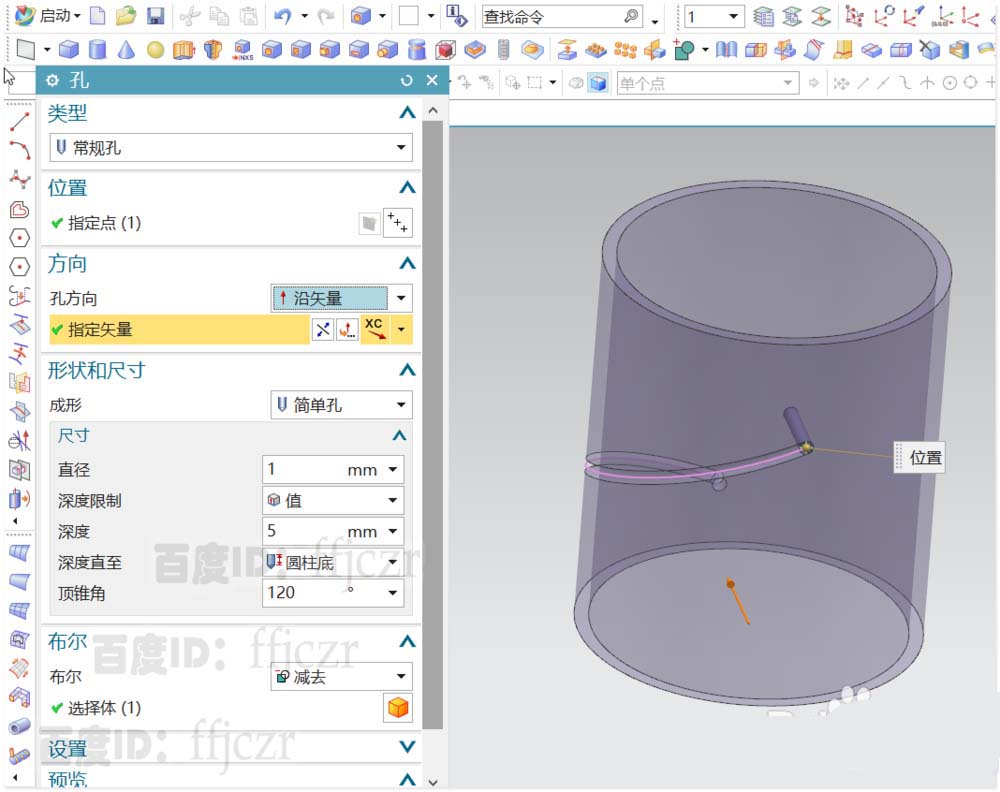

5、选用开孔命令，定点为螺旋线的两个端点，分别进长开直径为1的孔。得到一条完整的凹槽。

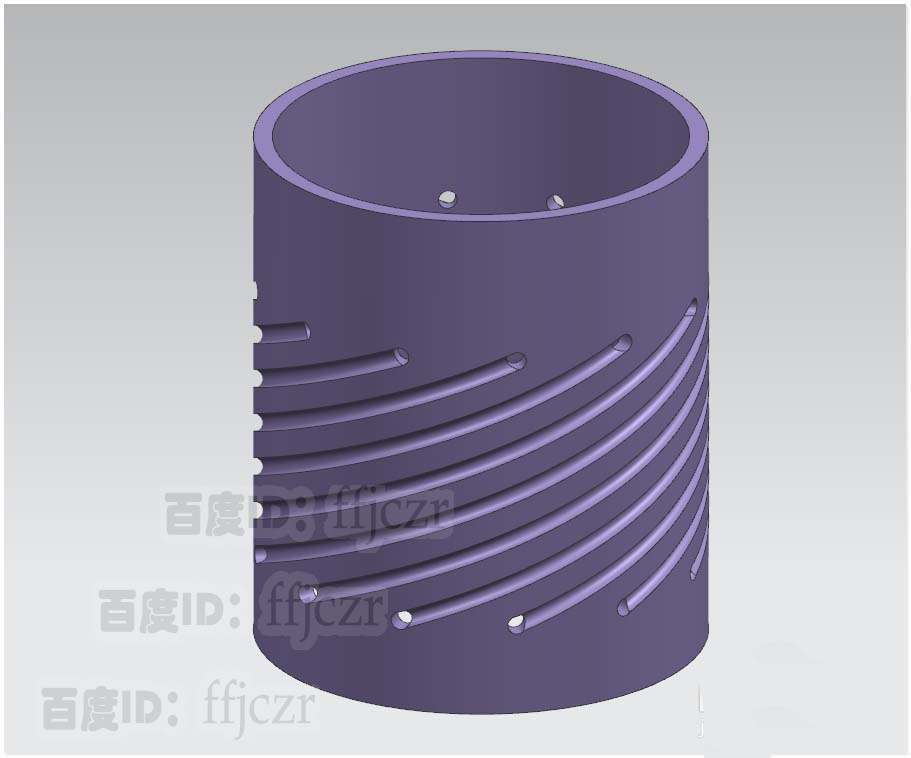

6、选用面阵列命令，阵列的面为上步创建的凹槽所有面，进行圆形阵列，矢量方向为Z正向，定点在坐标原点上。阵列数量为12，节距角为30度。确定后得到曲面布满凹槽的效果。
以上就是UG12.0圆柱面上添加螺旋凹槽的方法，希望大家喜欢，请继续关注脚本之家。
