SolidWorks中绘制三维模型很简单，该怎么画碗呢？下面我们就来看看详细的教程。

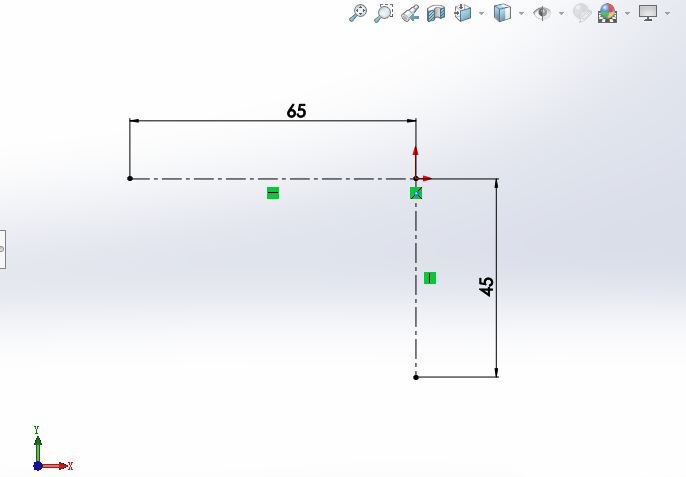

1、绘制中心线，给出尺寸如下，方便绘图。

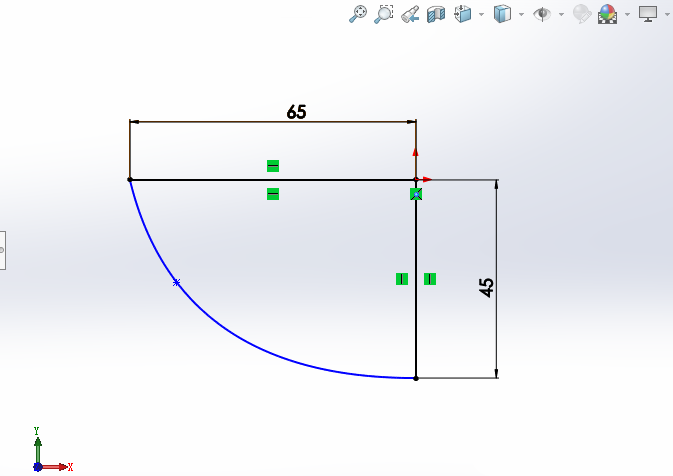

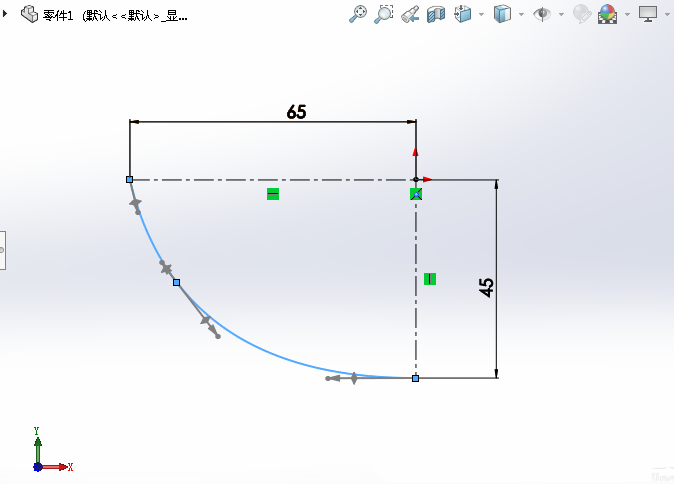

2、绘制草图，用曲线命令，画出碗的边缘轮廓。
3、绘制草图，封住碗的边缘轮廓。

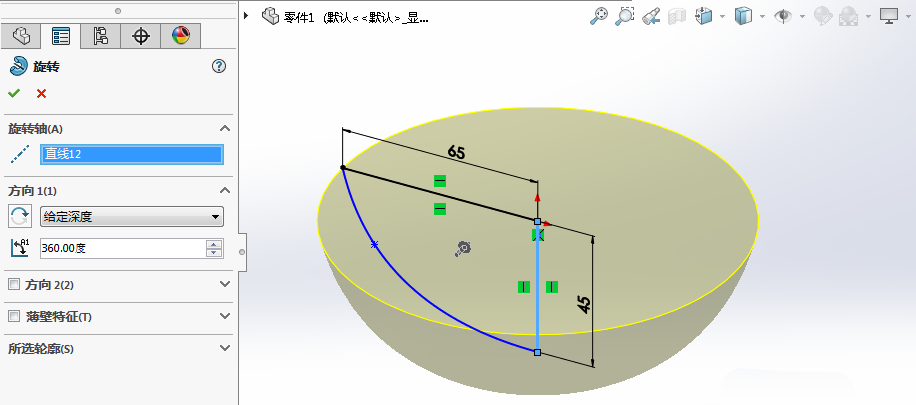

4、利用旋转凸台命令，对碗进行建模。

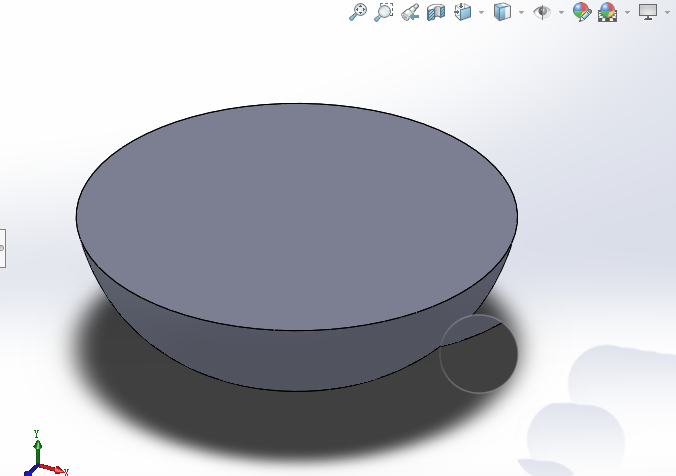

5、得到碗的基本模型，如下。

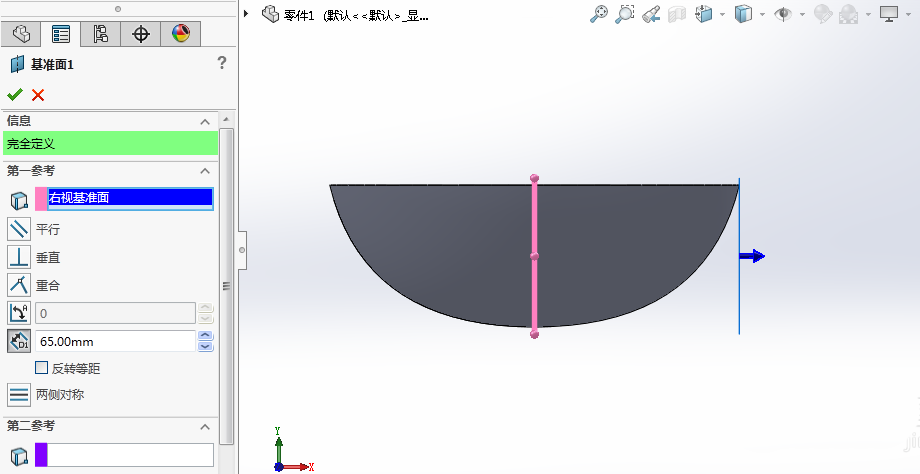

6、建立新的基准面，如图所示。

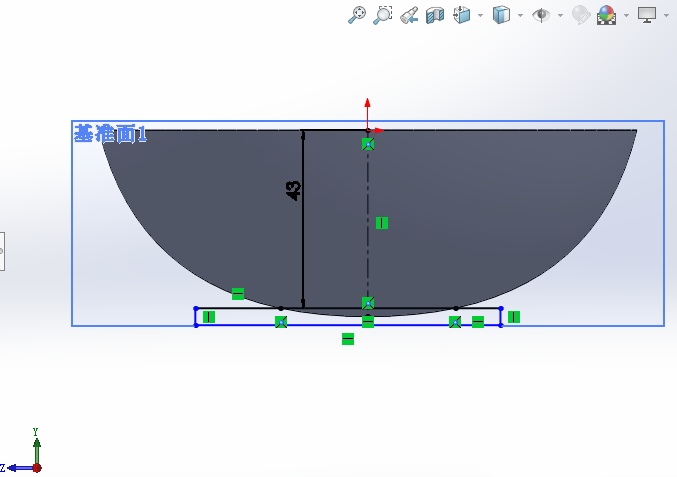

7、绘制如下草图，为碗的底部进行修改。

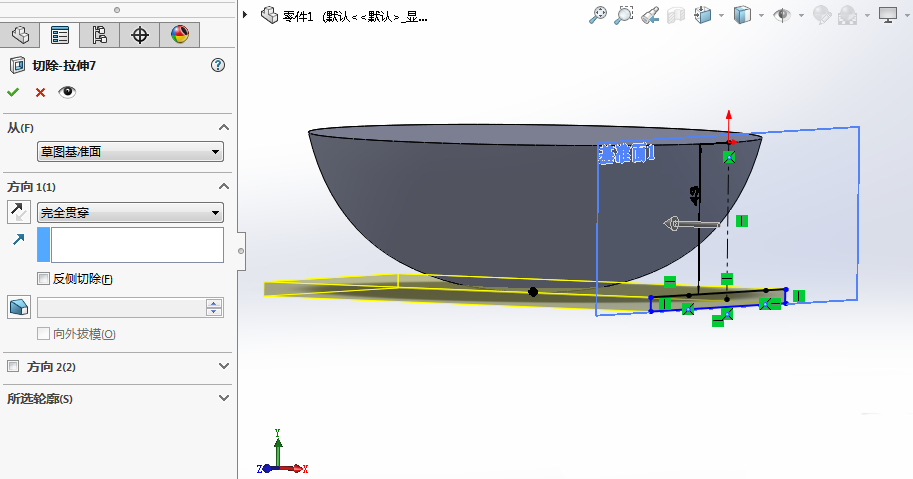

8、利用拉伸切除命令，对碗的底部进行切除改进。

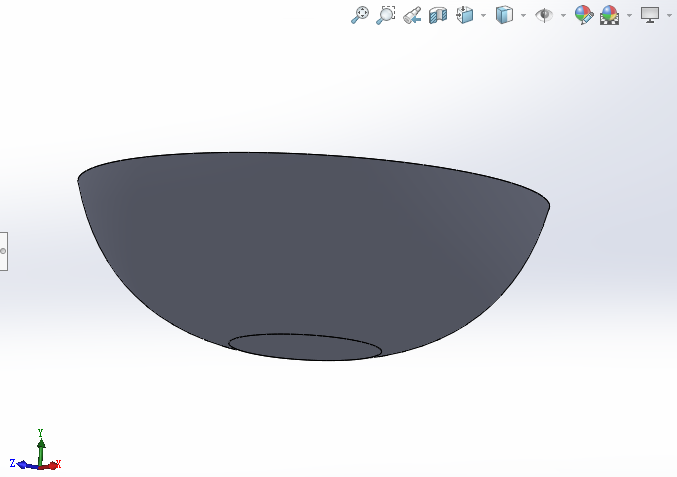

9、得到的模型如图所示，接下来需要对模型进一步的修改。

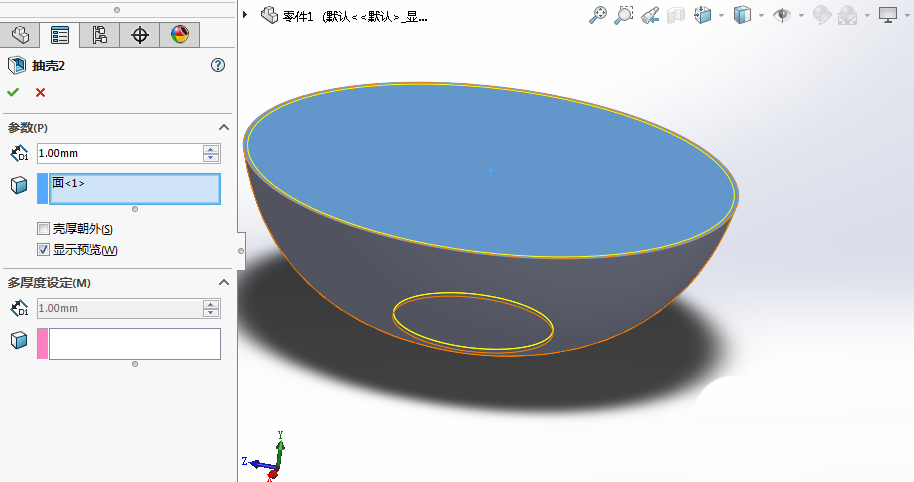

10、通过抽壳的操作，将碗的内部挖空，得到一个上开口的1mm厚度壳体。

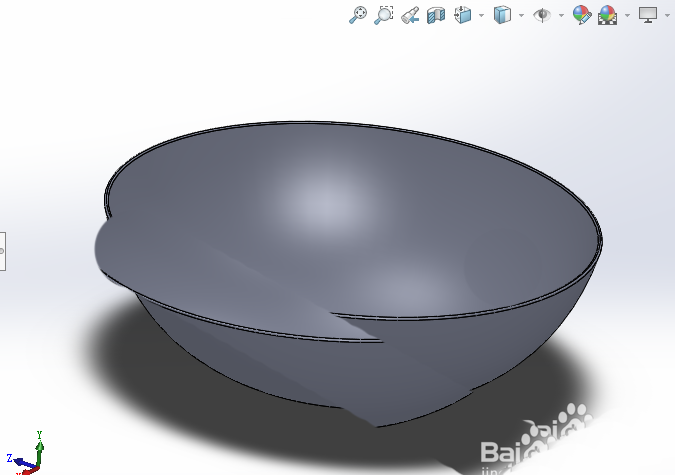

11、操作效果如下图所示，碗的建模基本完成。

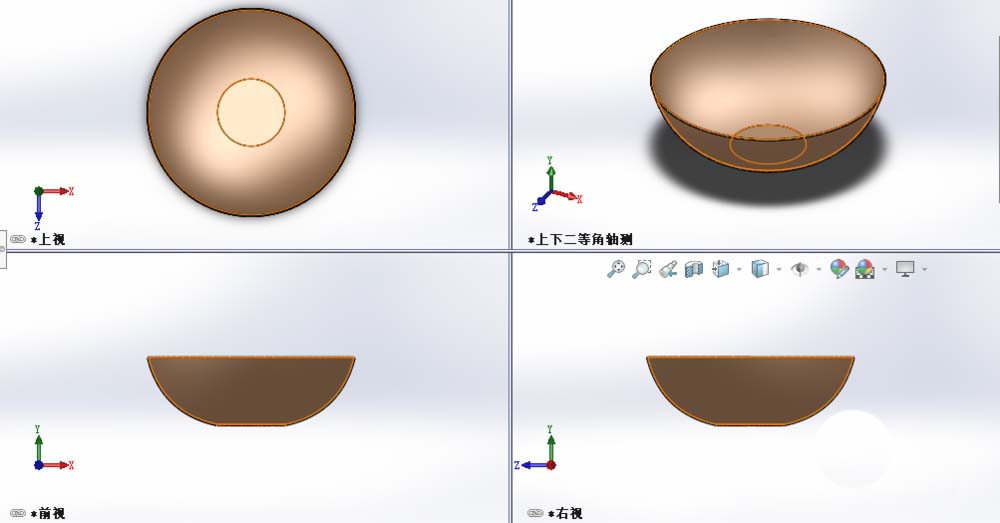

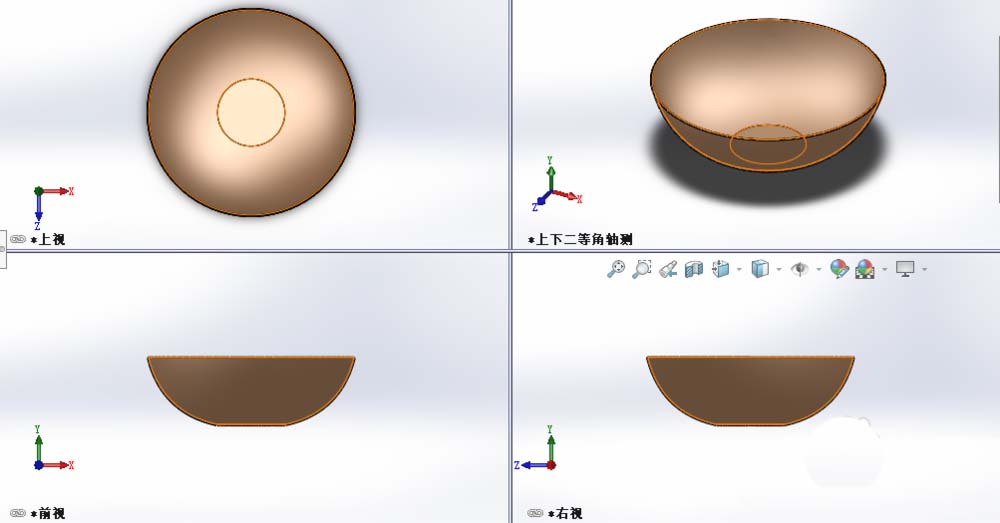

12、最后给碗上色，得到最终模型。
以上就是SolidWorks画三维立体的碗的教程，希望大家喜欢，请继续关注脚本之家。
