SolidWorks中想要制作立体的蚊香模型，该怎么建模蚊香呢？下面我们就来看看详细的教程。

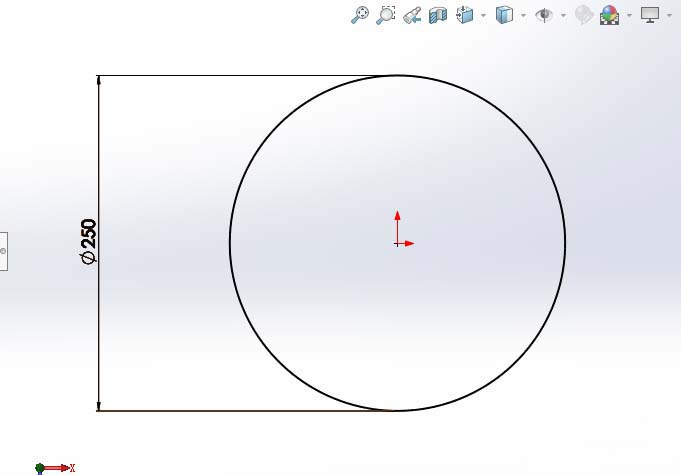

1、绘制如下草图，为后续工作做准备。

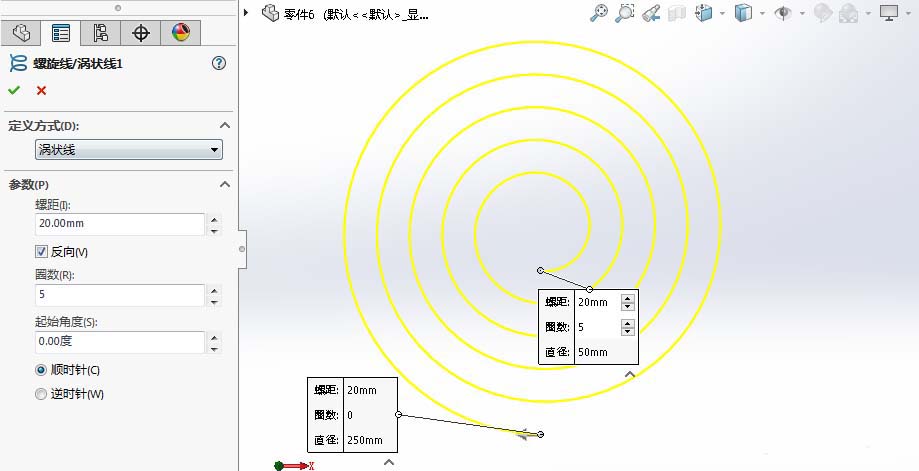

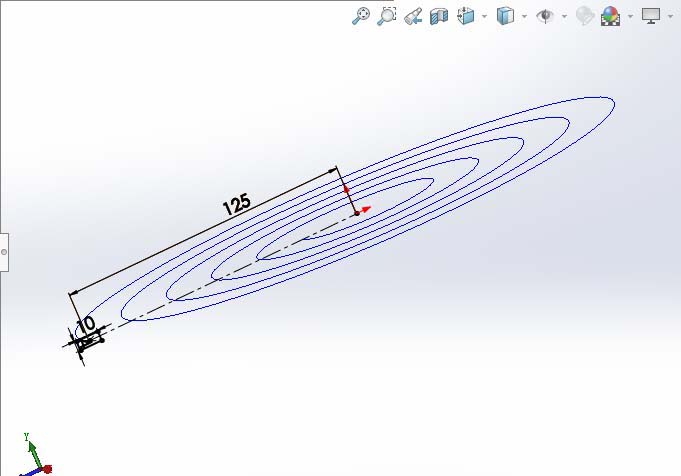

2、使用螺旋线/涡状线命令，通过圆形草图创建涡状线。
3、在涡状线起点垂直面（右视图）绘制蚊香截面的草图。

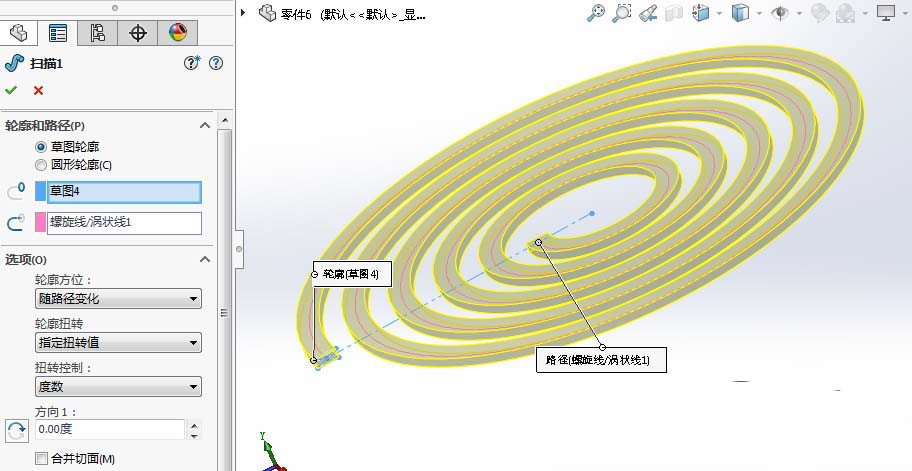

4、使用扫描命令，得到蚊香的基本模型。

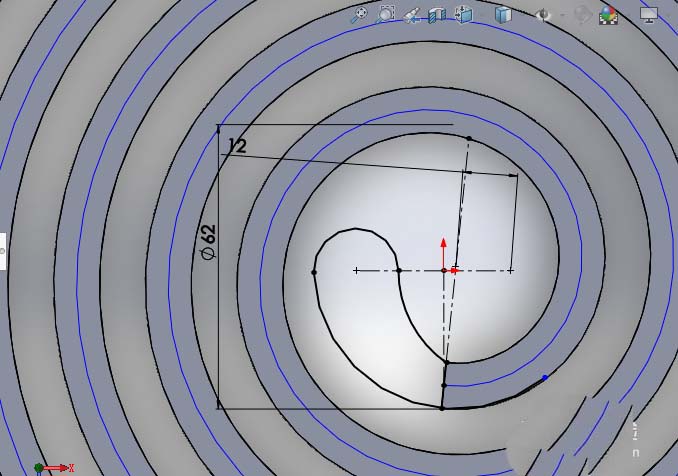

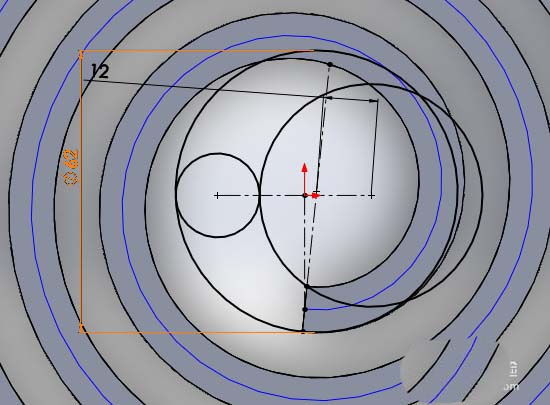

5、在蚊香的俯视平面绘制蚊香头的草图，可以通过内外切圆拼凑的方法使其中有用的轮廓线近似于蚊香头形状，然后裁剪掉其他多余线条。

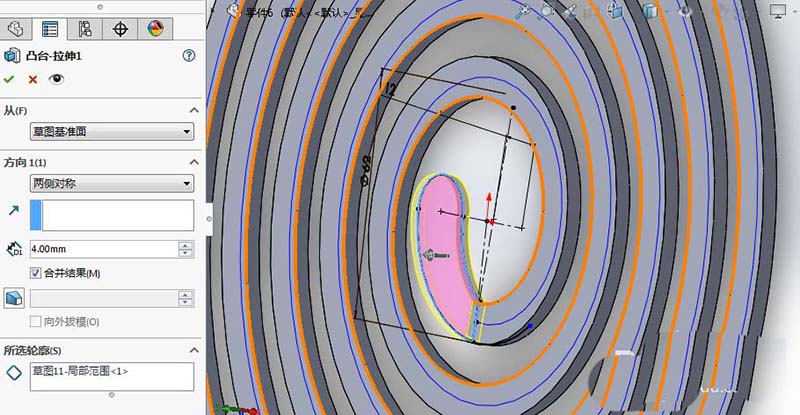

6、使用拉伸凸台命令，得到蚊香头的模型。
7、选择蚊香的俯视面，绘制支撑铁片的插孔草图。

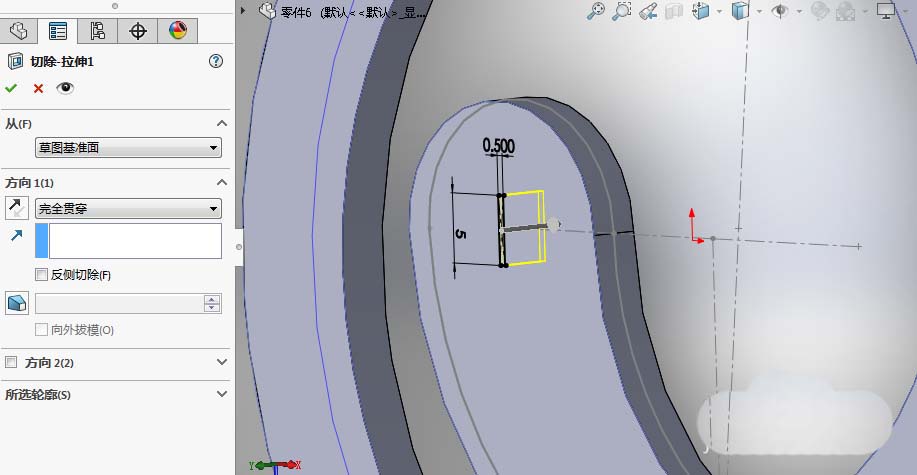

8、使用拉伸切除命令，得到插孔特征。

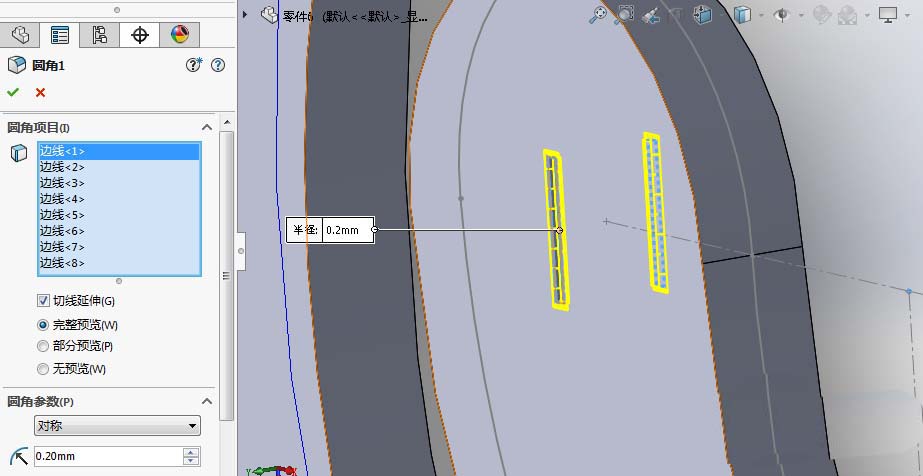

9、对插孔的八条边线进行圆角处理。

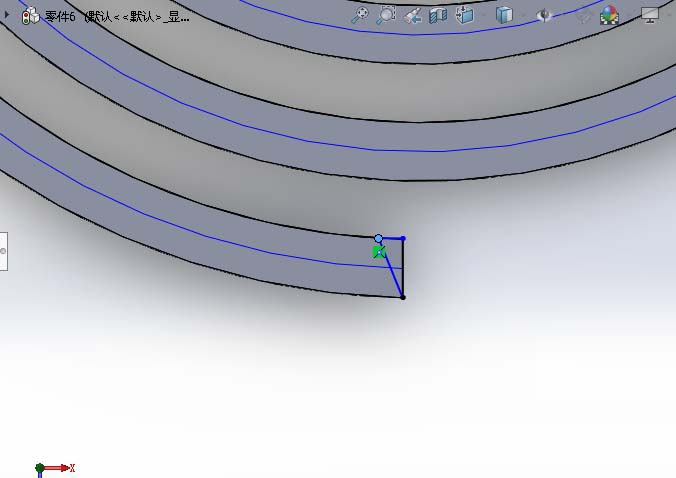

10、对蚊香末端进行修饰，绘制如下草图。

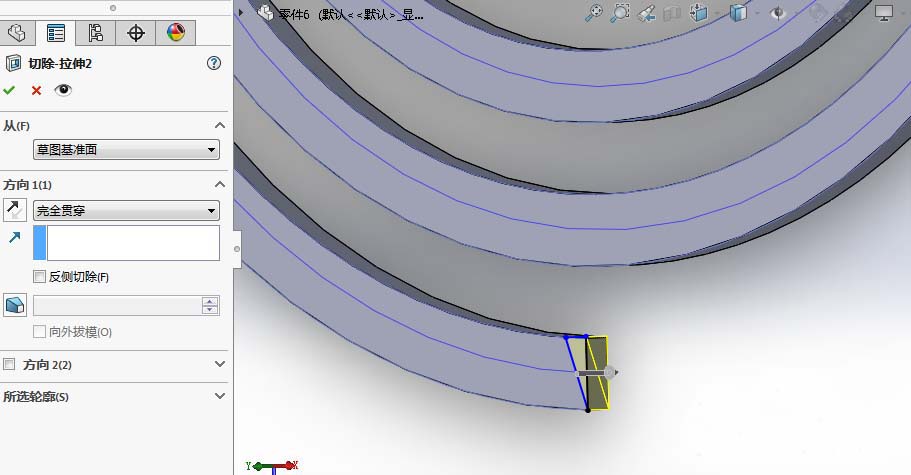

11、使用拉伸切除命令，蚊香模型基本建成。
12、隐藏掉多余的线条，蚊香模型如下。

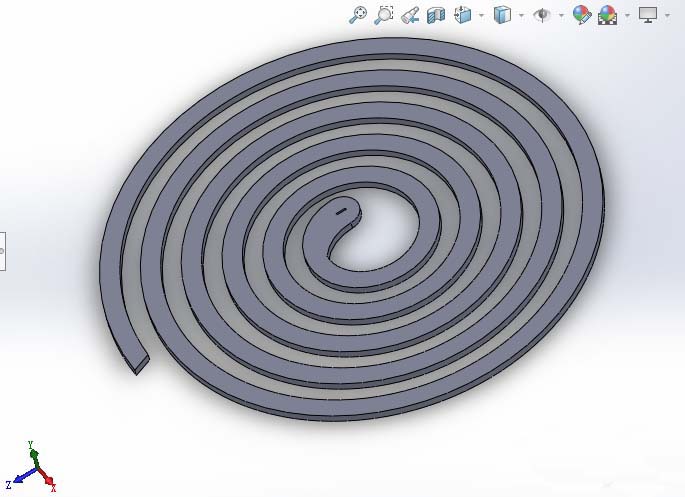

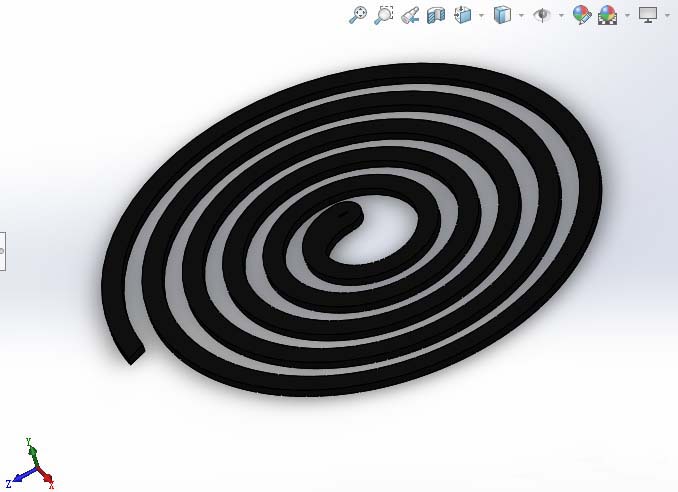

13、通过上色处理，蚊香最终模型如下。
以上就是SolidWorks建模蚊香的教程，希望大家喜欢，请继续关注脚本之家。
