SolidWorks中想要建模三维羽毛球拍，该怎么建模呢？下面我们就来看看详细的教程。

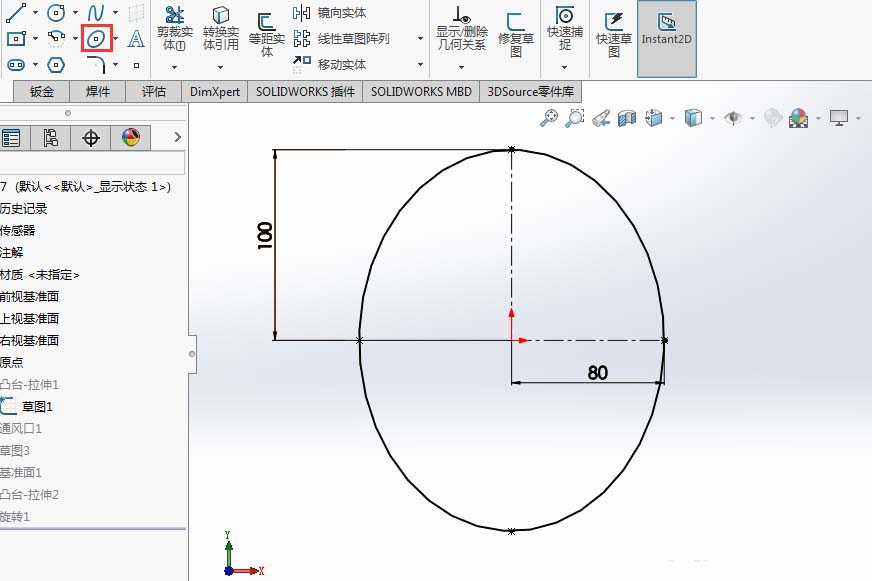

1、绘制草图，确定羽毛球边框的外形。

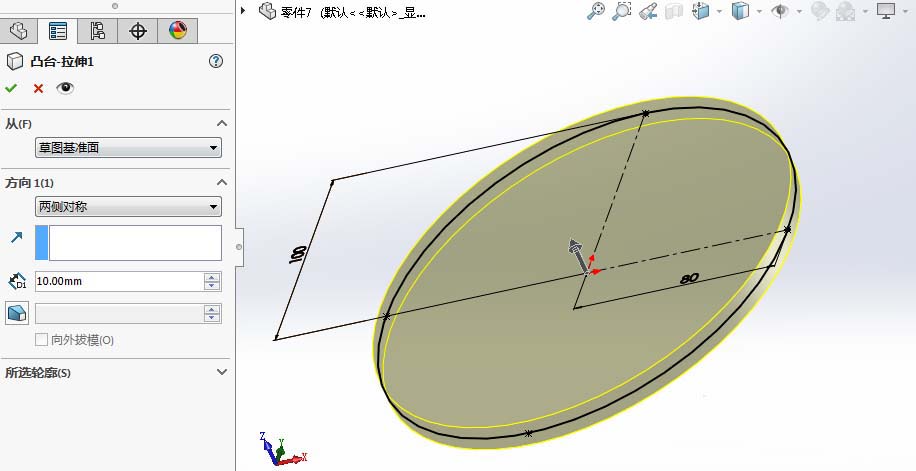

2、使用两边对称的拉伸凸台命令，得到羽毛球框架的雏形。

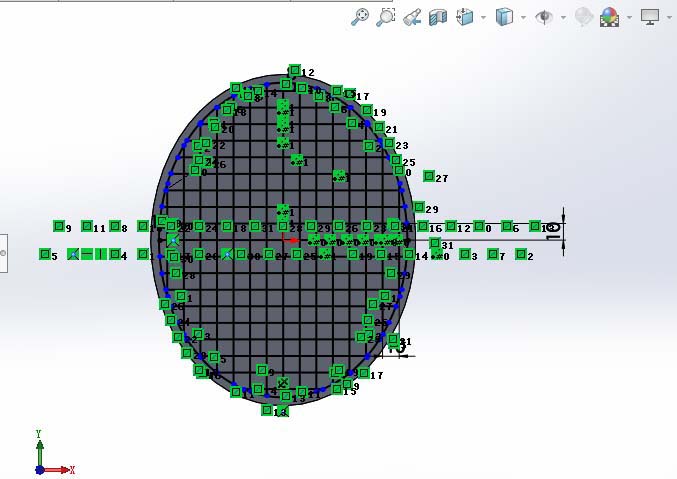

3、在羽毛球拍俯视面上绘制如下草图，使用线性阵列命令得到。

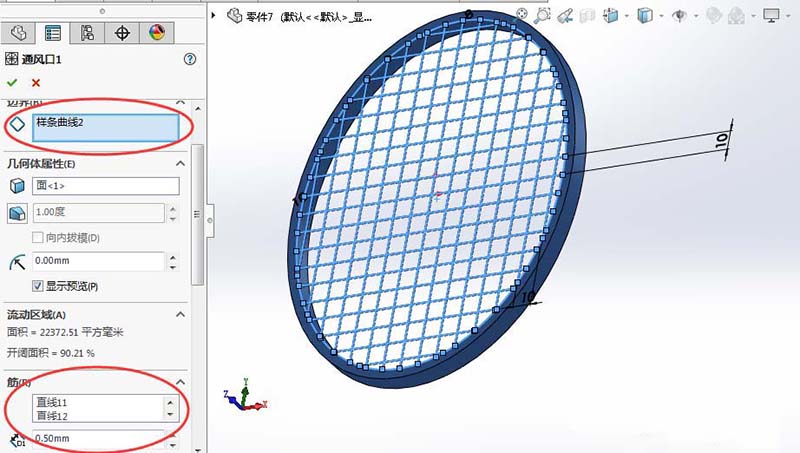

4、使用扣合特征，通风口命令获得如下模型。

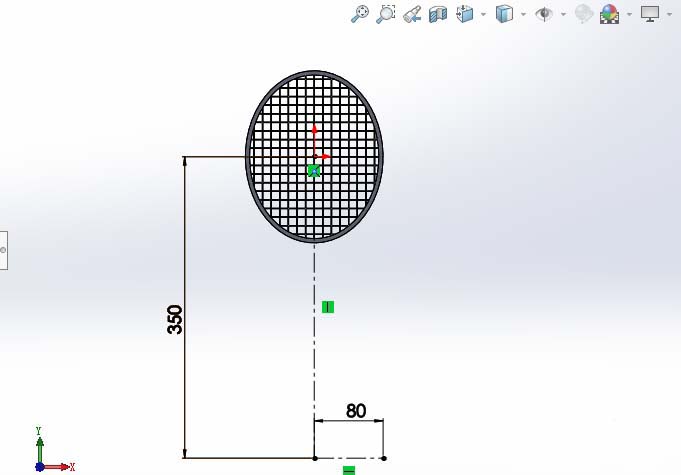

5、在俯视面上绘制如下草图。
6、插入新的基准面，根据上面草图的尺寸位置确定方位。
7、在新的基准面上绘制如下草图，准备对羽毛球握柄建模。

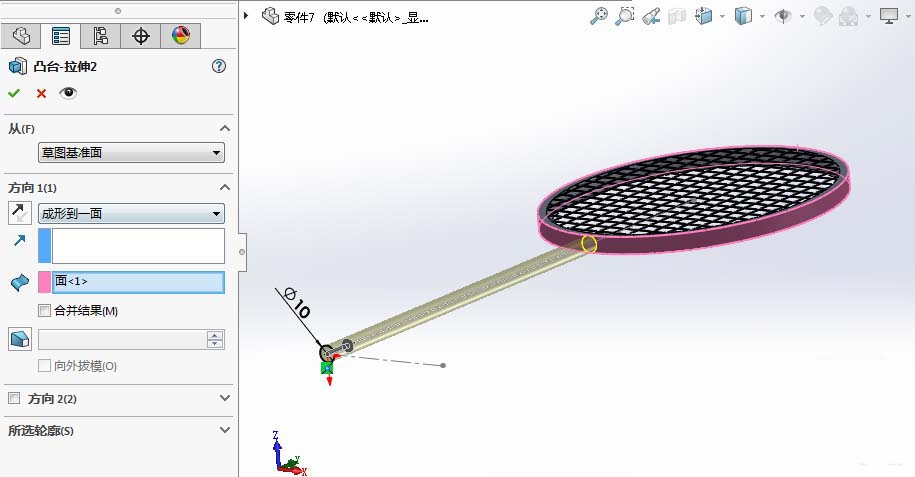

8、使用拉伸凸台命令，得到如下模型。
9、在平面内绘制如下草图，准备对握柄进行修饰。

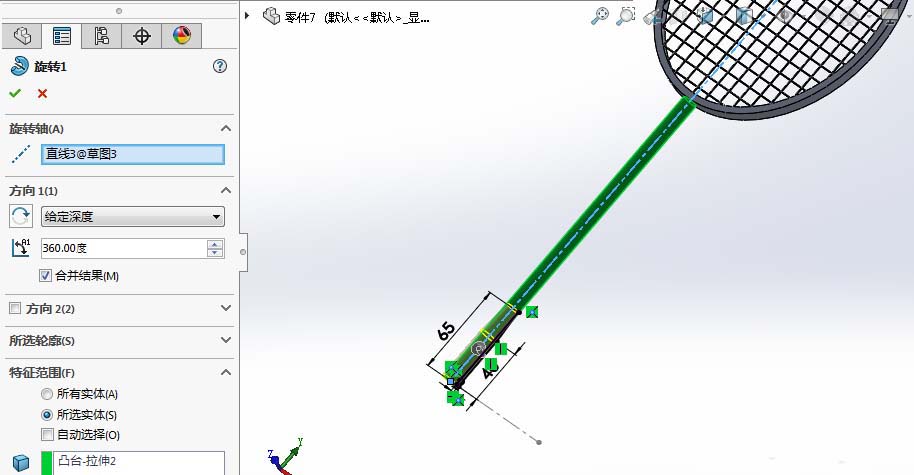

10、使用旋转凸台命令，进行建模，对握柄进行修饰。

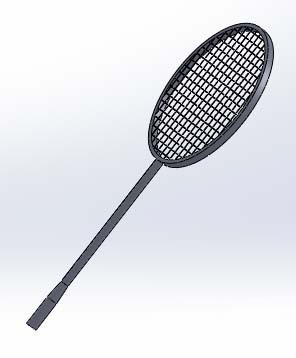

11、隐藏掉不必要的线条，羽毛球拍的模型基本完成。

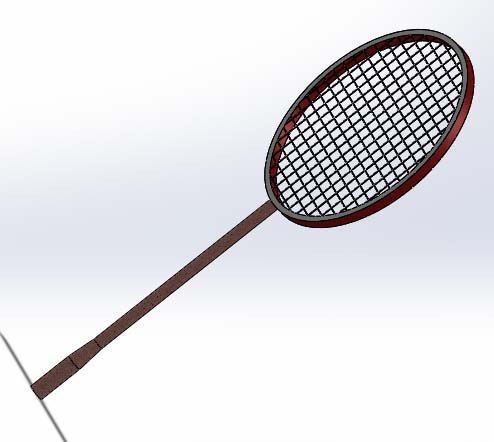

12、对模型上色处理，得到最终结果。
以上就是SolidWorks建模羽毛球拍的教程，希望大家喜欢，请继续关注脚本之家。
