creo角度偏移在装配约束中很少用。下具体该怎么使用呢？下面我们就来看看详细的教程。

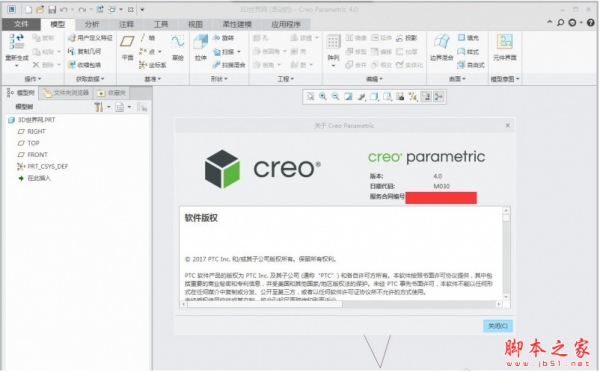

1、打开creo4.0软件，创建一个装配文件。（具体方法参考引用的经验）

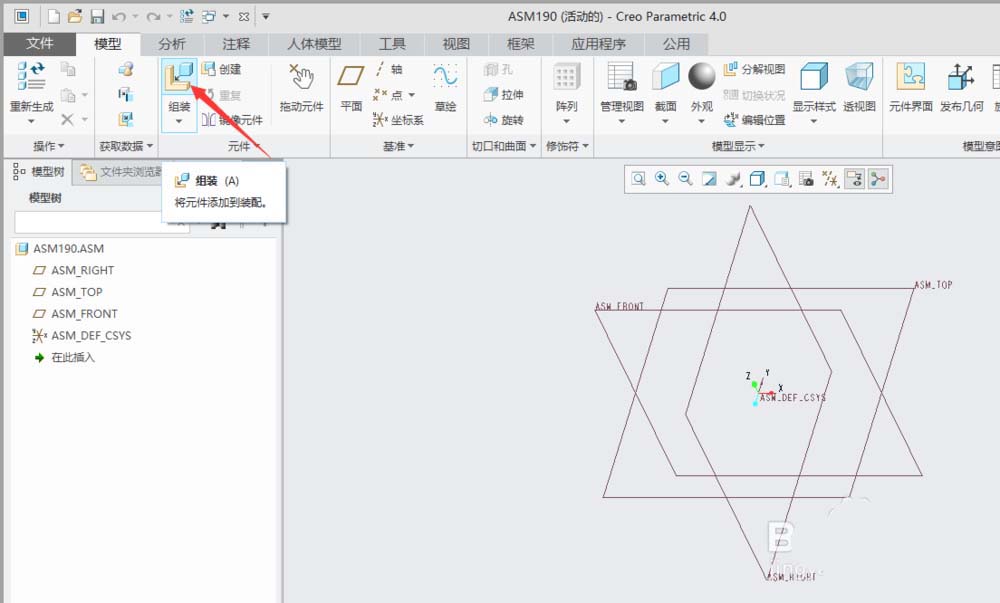

2、单击“模型”功能选项卡“件区”域中的“组装”。弹出“打开”对话框。

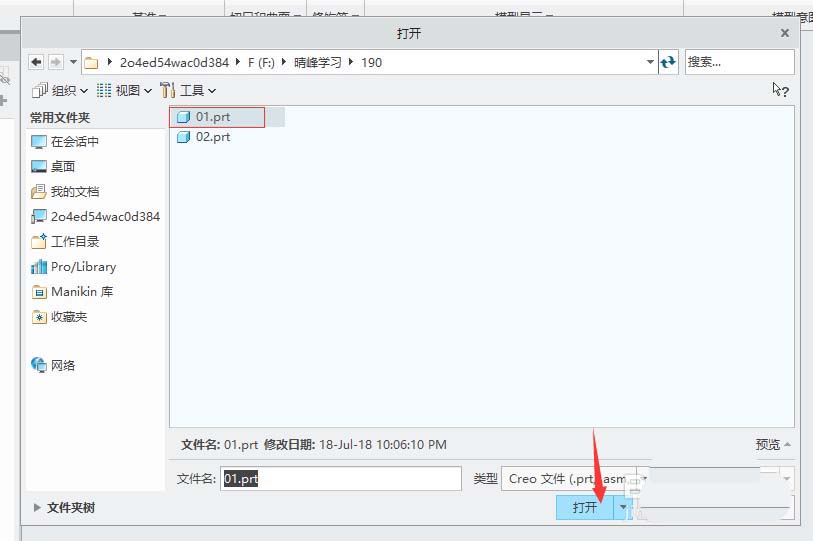

3、在“打开”对话框中找到选中要组装的零件名称（比如下图中的"01.prt"），单击“打开”。

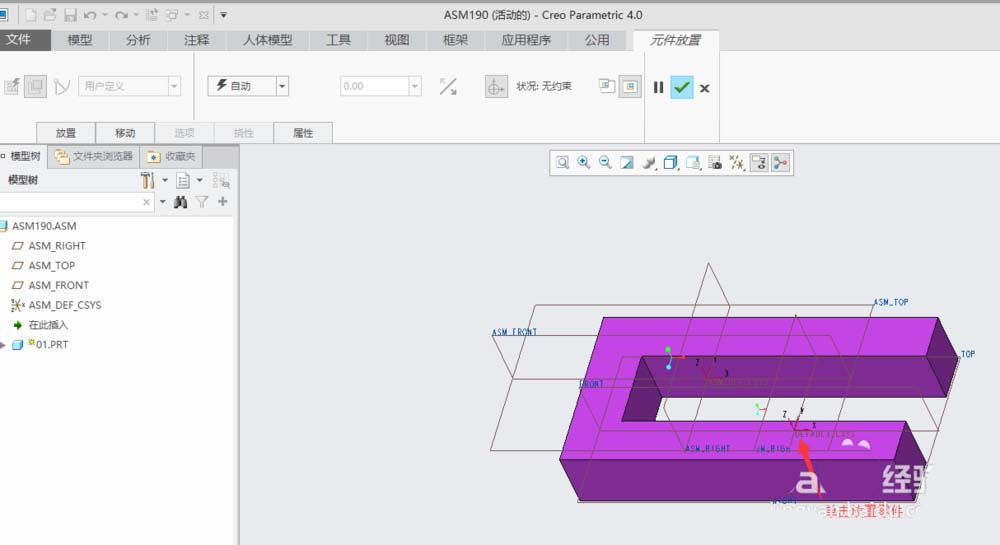

4、在绘图窗口中单击一点放置模型。
5、在“元件放置”操作板中把约束类型选择“角度偏移”。
6、单击”ASM_FRONT“和”FRONT“两个基准面，将偏移角度设置为30度。

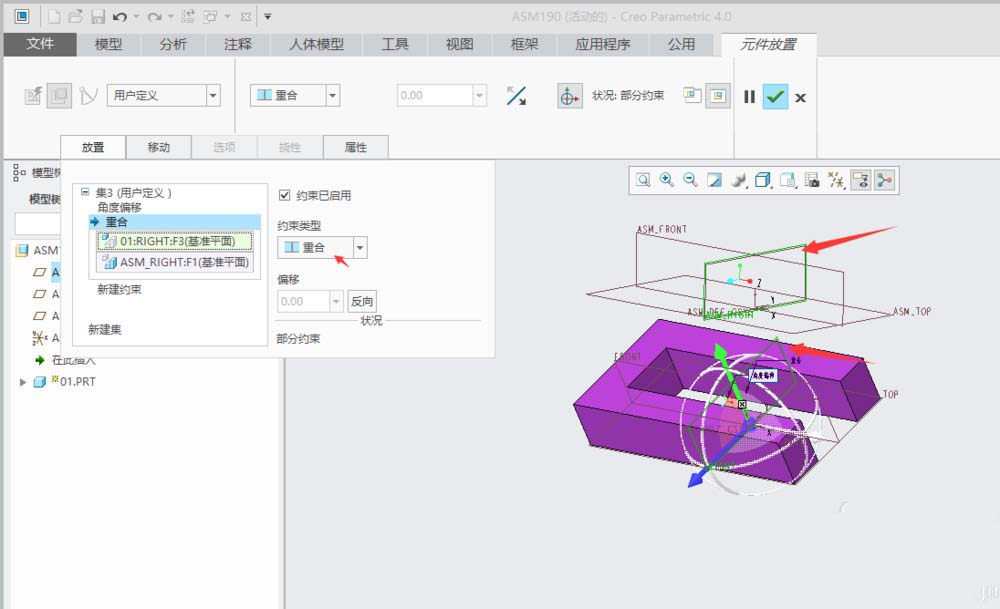

7、由于只有一个角度偏移约束零件不能被完成约束，下面添加其它约束。新建一个约束，约束类型设为“重合”，单击”ASM_RIGHT“和”RIGHT“两个基准面。

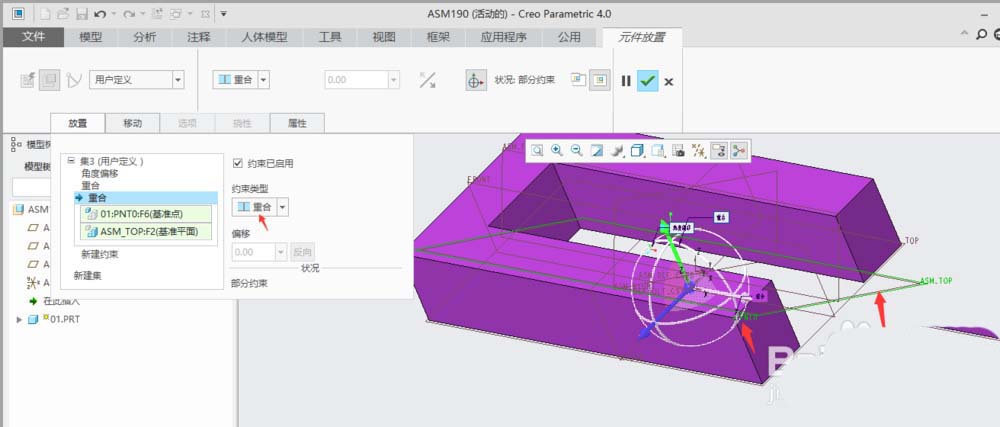

8、新建一个约束，约束类型设为“重合”，单击”ASM_TOP“基准面和”PNT0“基准点。

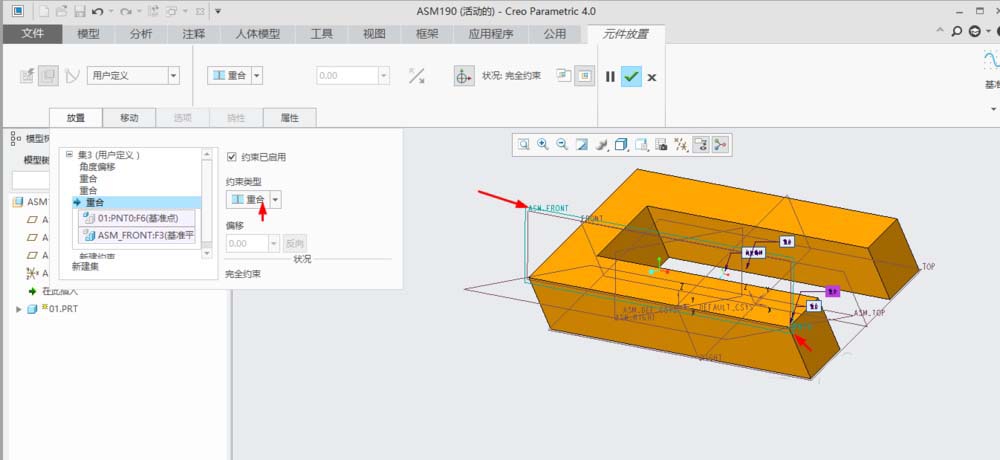

9、新建一个约束，约束类型设为“重合”，单击”ASM_FRONT“基准面和”PNT0“基准点。

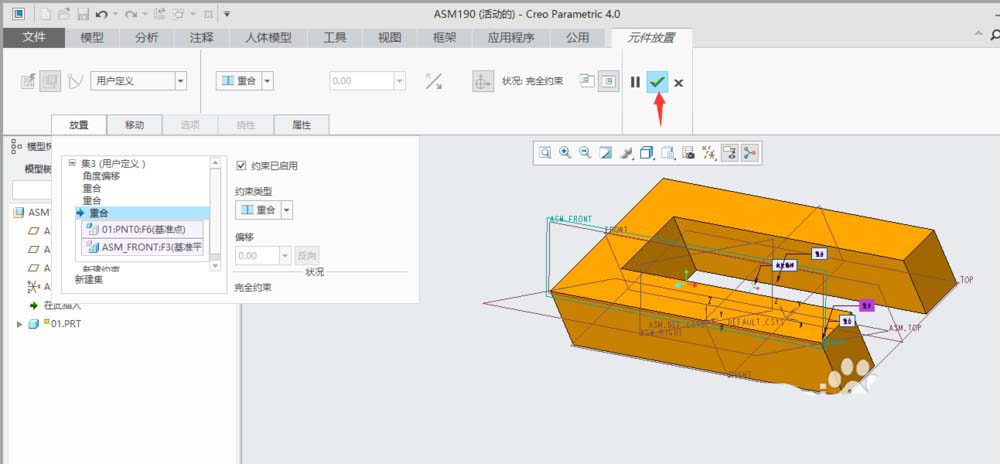

10、通过以上4组约束后，零件”01.PRT“完成被约束，单击“元件放置”操作板中的“确定”按钮，完成零件装配。
以上就是creo4.0角度偏移的使用方法，希望大家喜欢，请继续关注脚本之家。
