今天我们就来看看ug用建模曲线来创建这个简单的模型的实例教程，请看下文详细介绍。

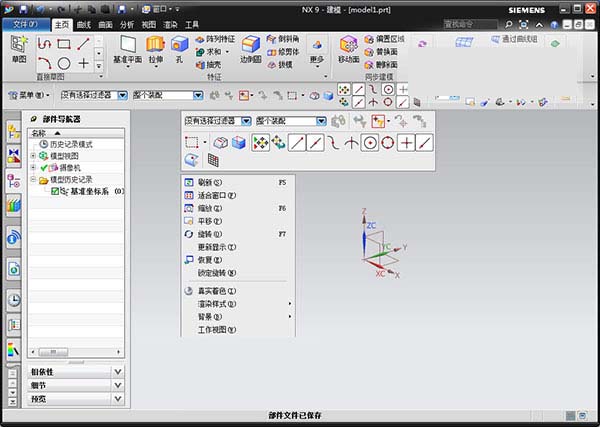

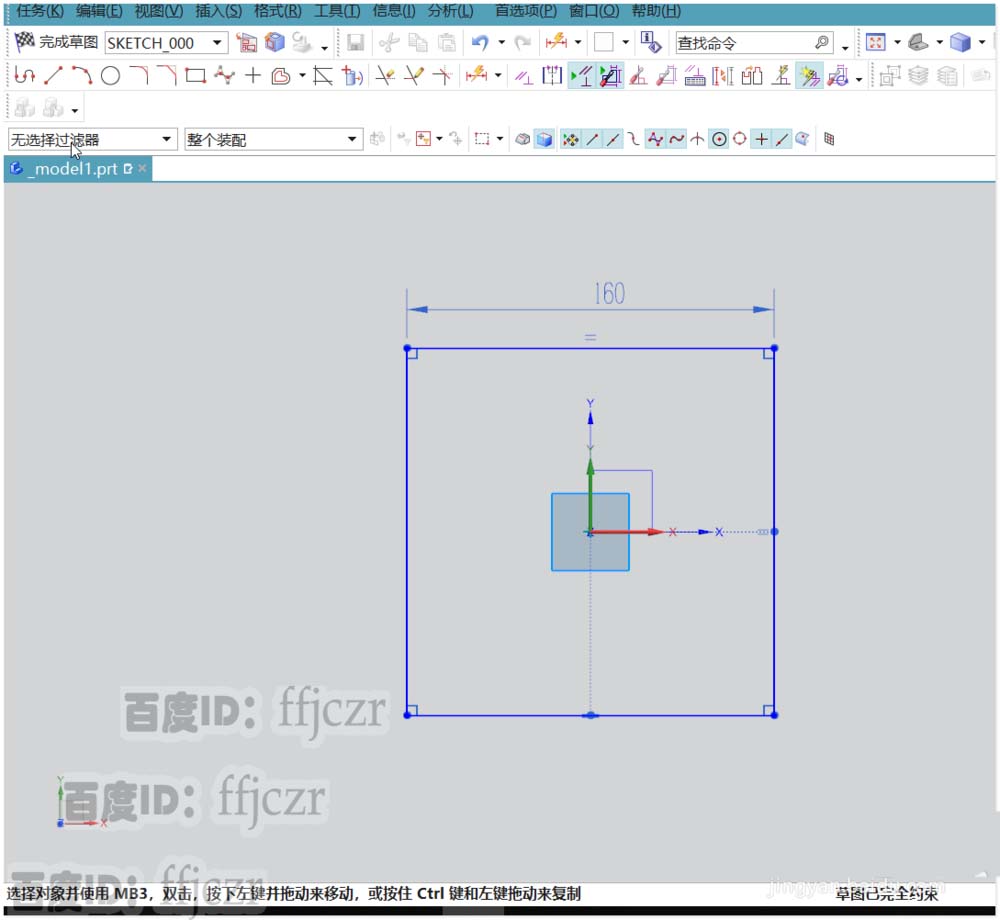

1、首先，创建出模型的主体。其主体为一正方形板，直接选用拉伸命令，在XY面上绘出一个中心位于坐标原点的正方形，长度为160。这个中心处于原点这一点十分重要。

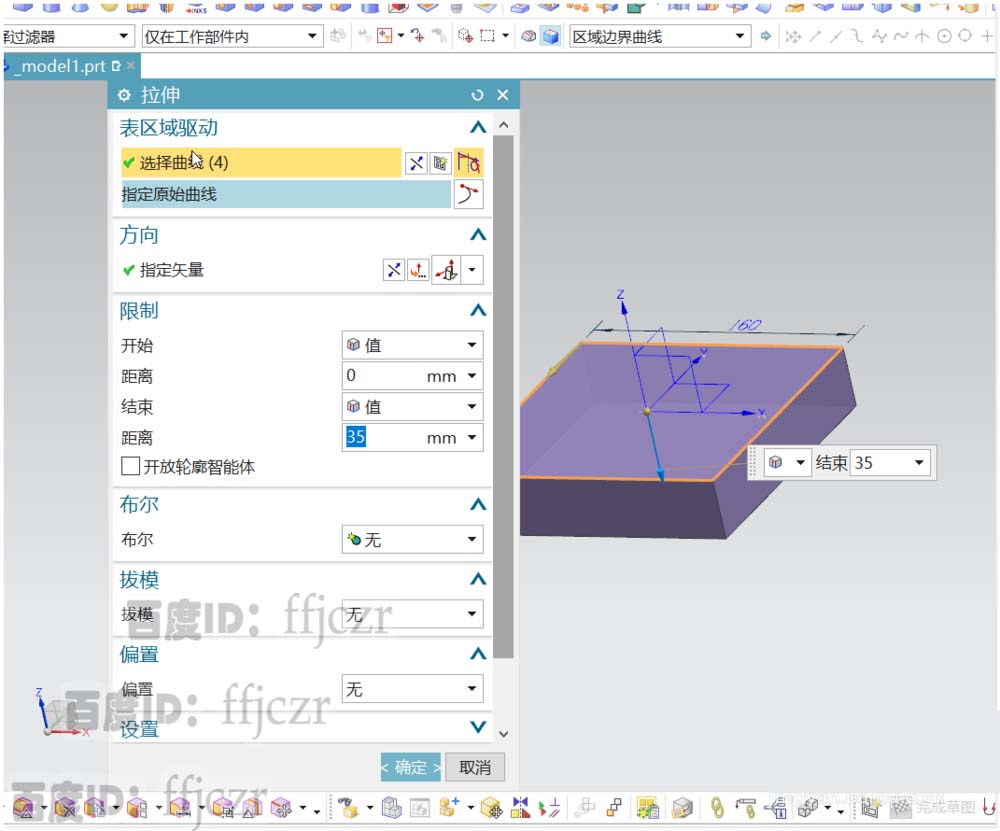

2、回到拉伸对话框，选择拉伸方向为向下拉伸（这样方便后面的草图绘制）。拉伸的高度为35。得到模型的主体。

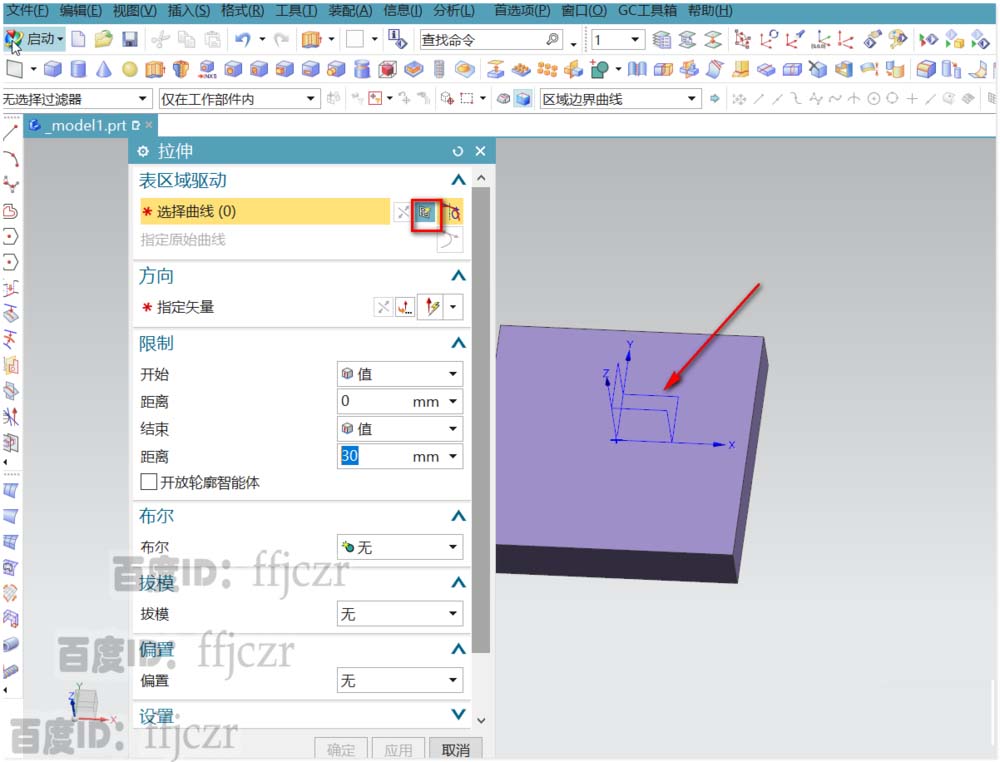

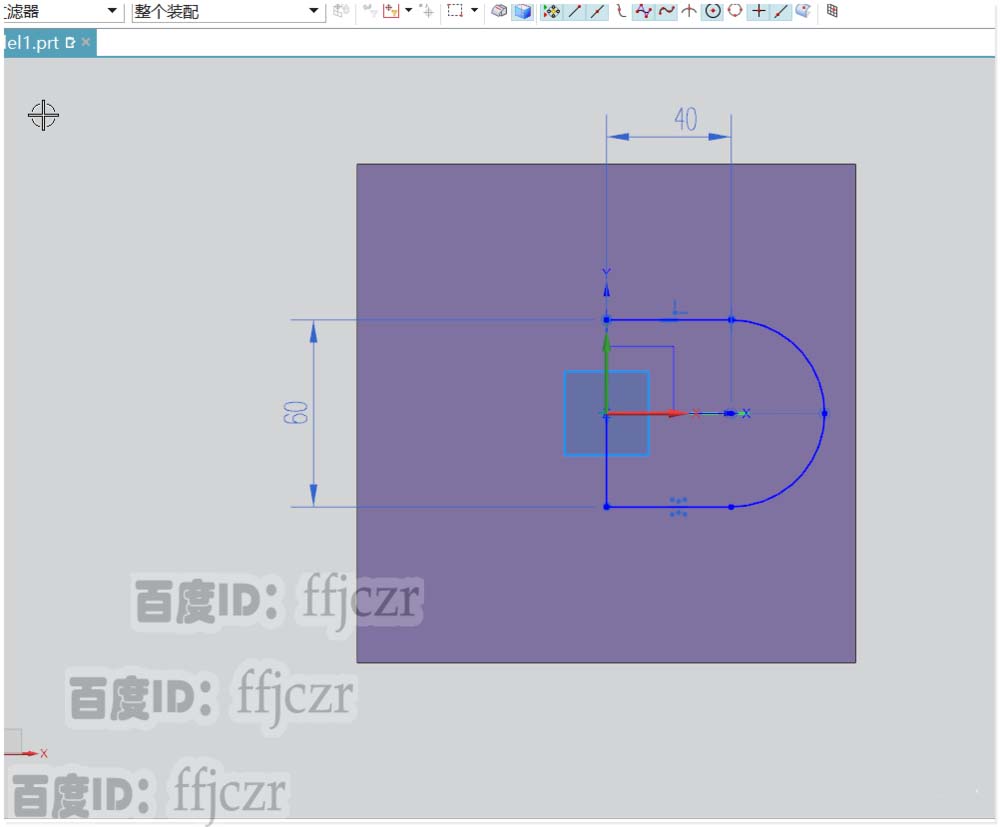

3、选用拉伸命令，截面线绘制平面为XY面。在草图中绘出模型直身凹槽部分的截面图。数值如图所示，注意草图要完全约束。

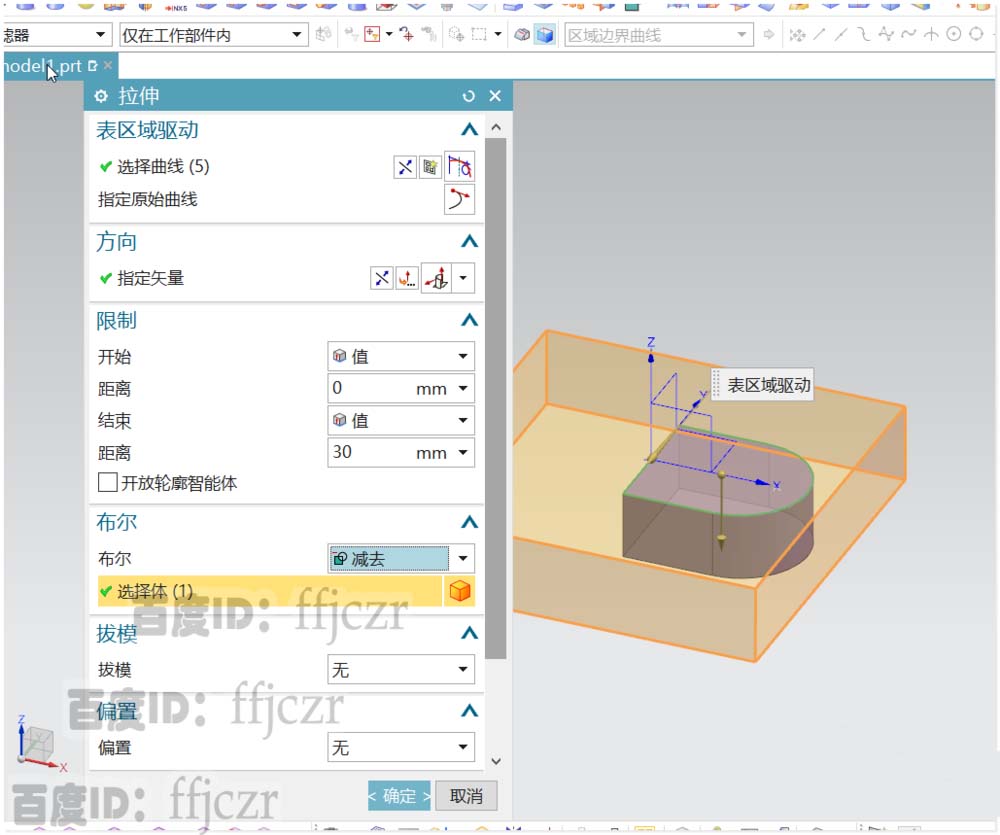

4、完成草图，选择向下拉伸30，并与主体进行布尔求差。得到模型凹槽直身结构。

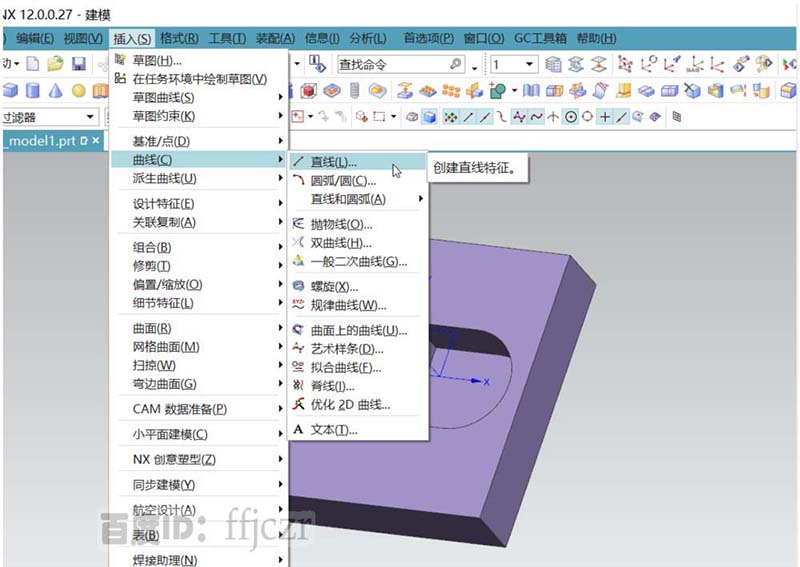

5、斜面的创建。以上的创建方法我们都常使用。下面进行斜面的创建，虽然最终也是通过拉伸，但其截面线的绘制就有点不同了。在这里选用建模中的插入--曲线来创建拉伸的截面线。

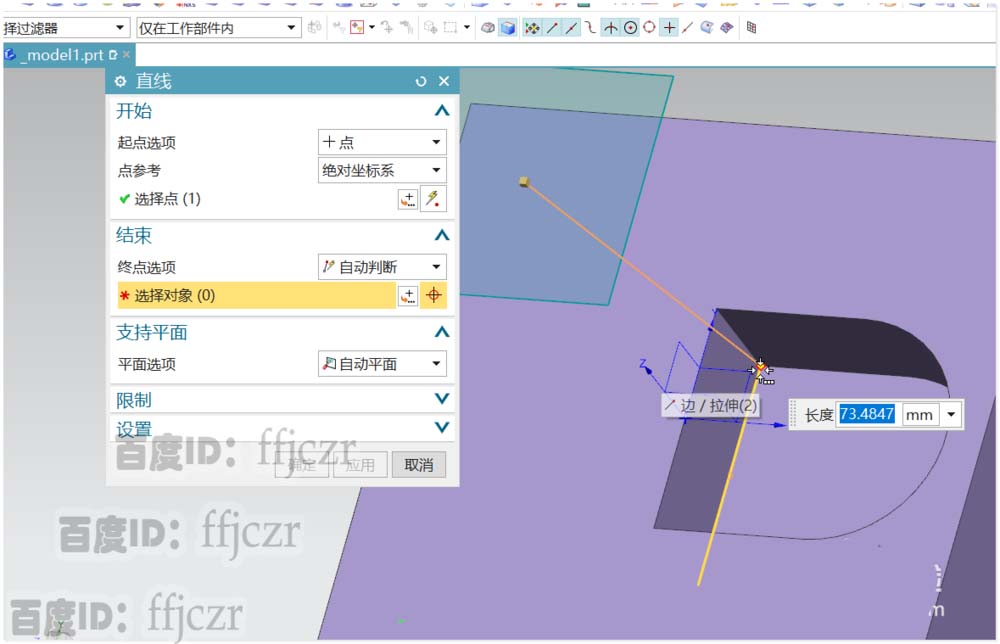

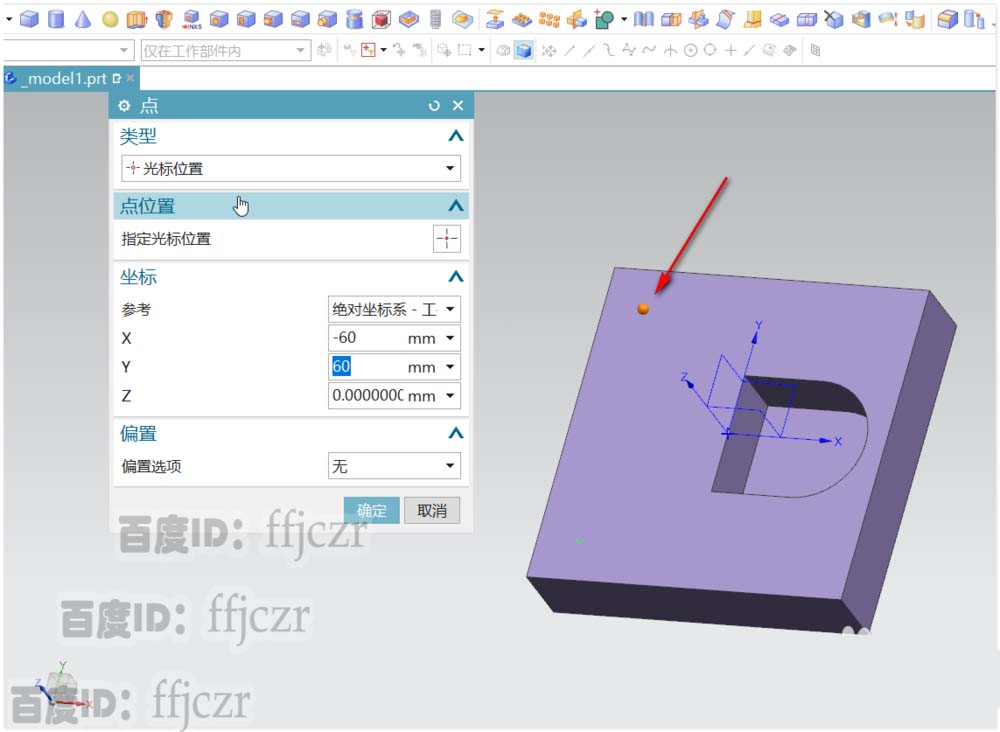

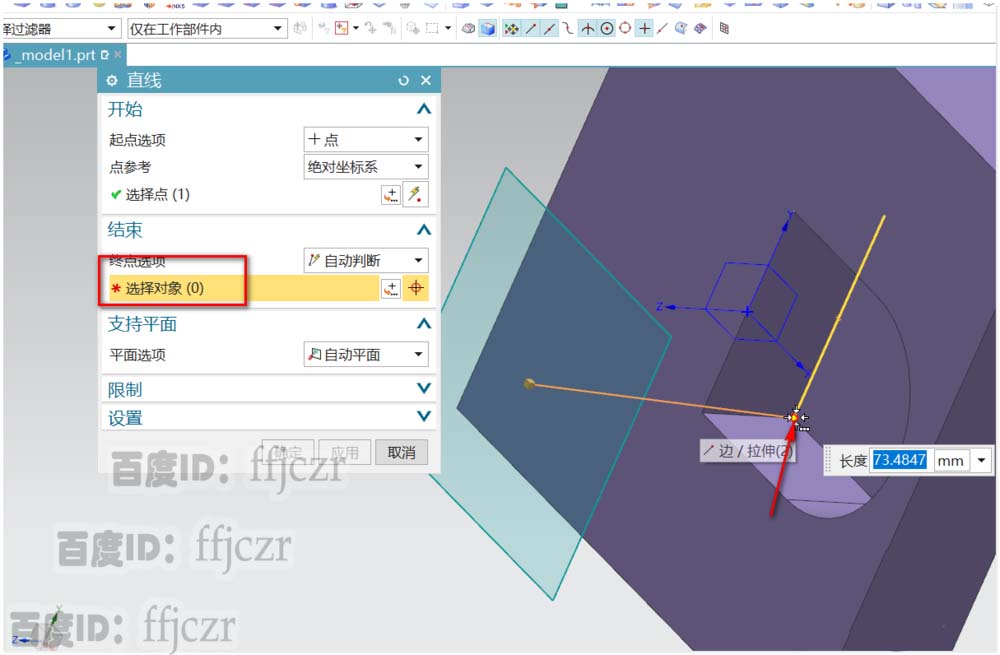

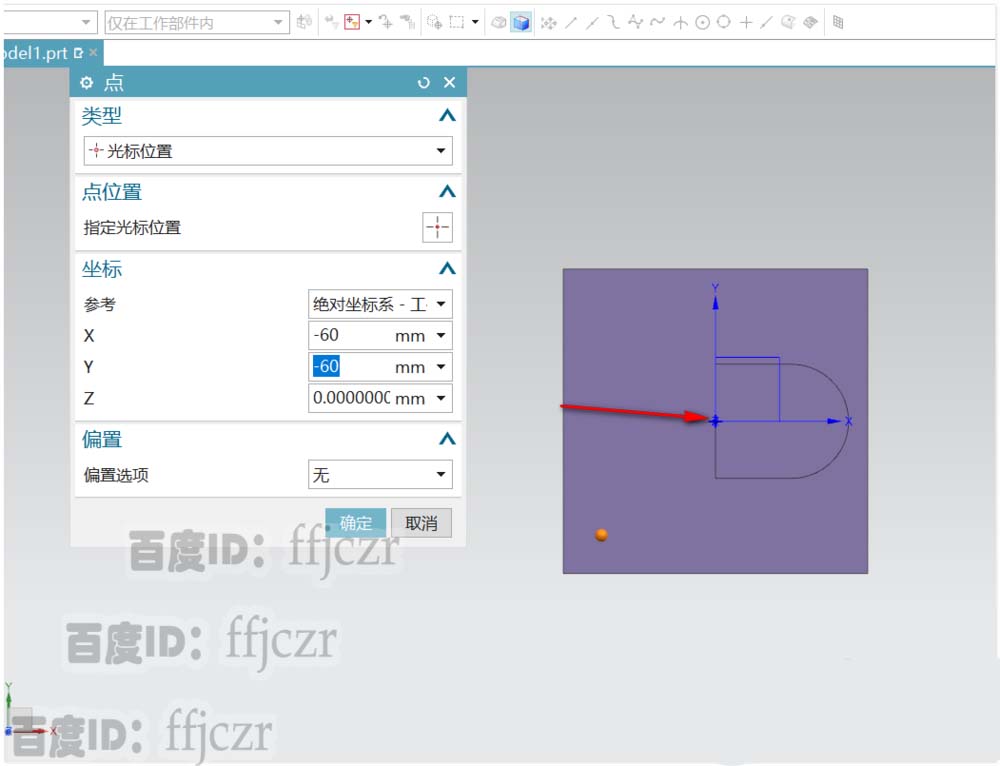

6、使用建模中的曲线来构线一定要有明确的坐标数值及相应参照点。在这里因为刚创建主体时主体的中心处于坐标原点，通过图纸所给数据就可以确定直线的两端点了。第一条直线的端点，坐标（-60，-60）；另一端点为凹槽下的顶角点，直接用捕捉就可以得到。

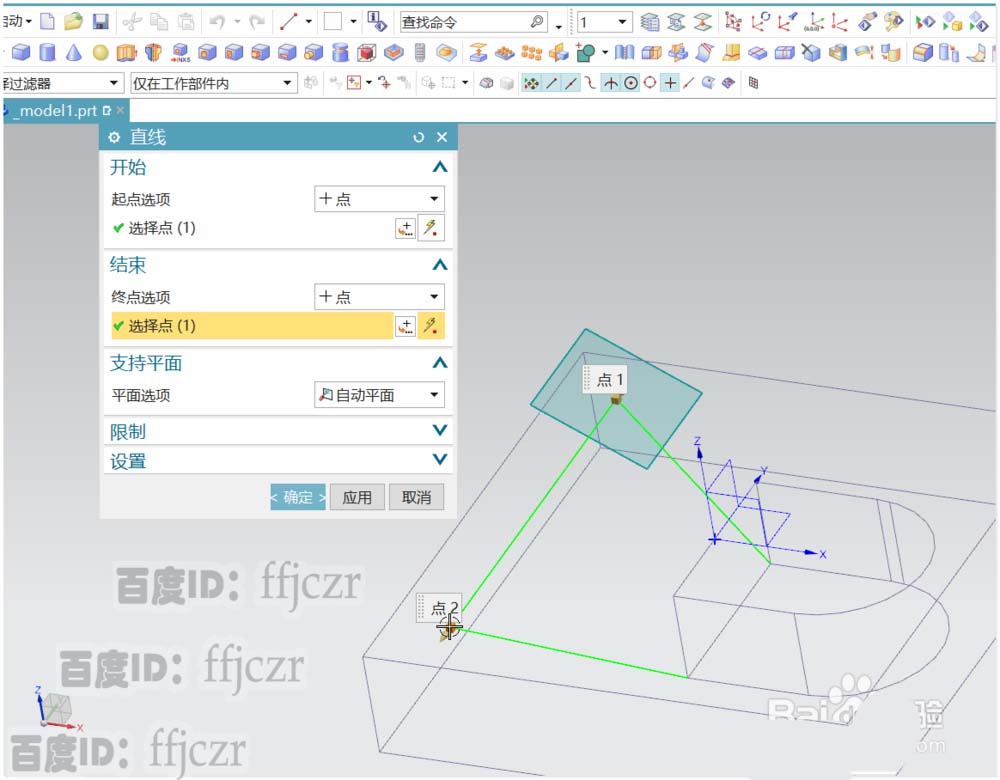

7、第二条直线的端点，坐标（-60，60）；另一端点为凹槽下的顶角点，直接用捕捉就可以得到。

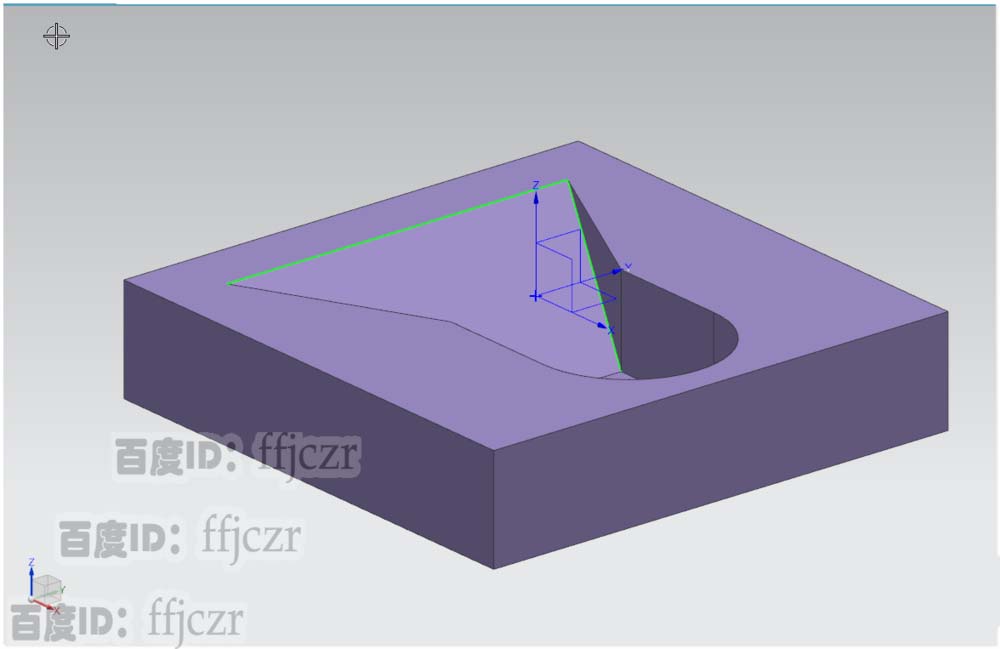

8、从两条直张端点上用直线连接，得到一个封闭的结构线；这就是下一步拉伸要用到的截面线了。

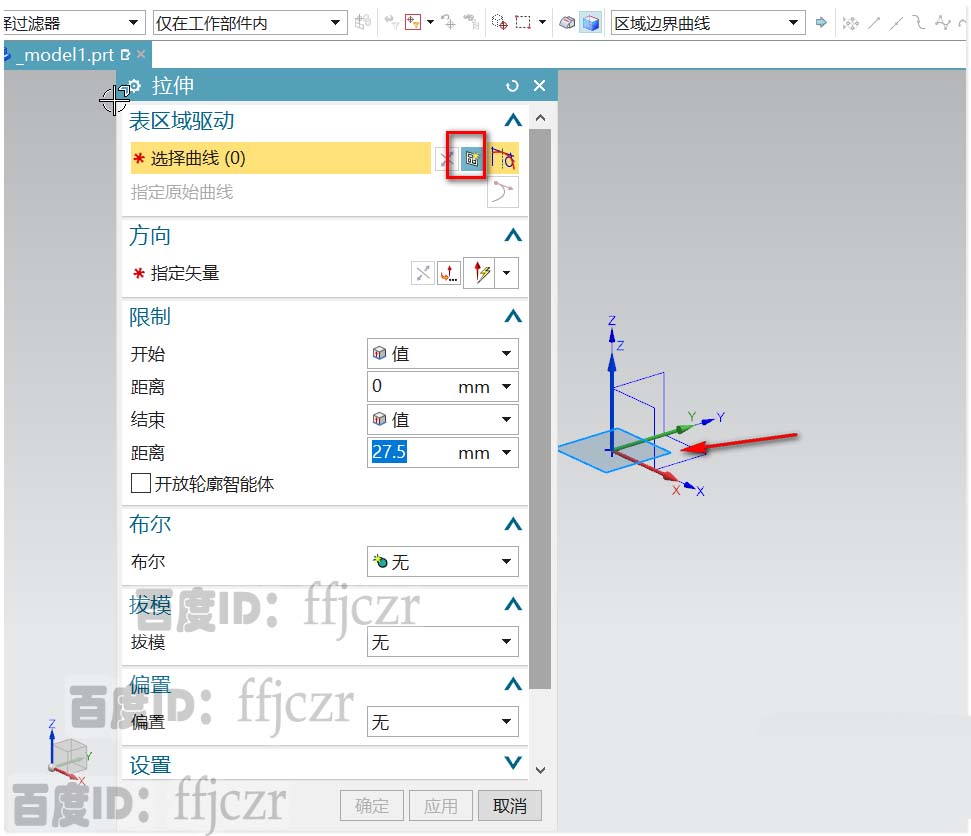

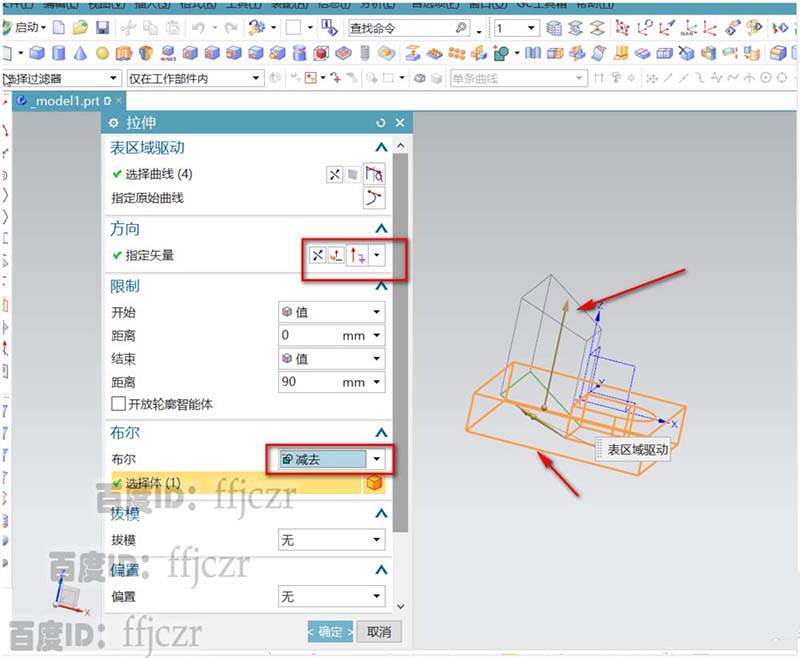

9、选用拉伸命令，选择方式改为单条直线。用鼠标选择上步构建好的线进行拉伸；拉伸方向为Z，高度只要超出主体就可以了。选用布尔求差，最终得到完整的模型。
