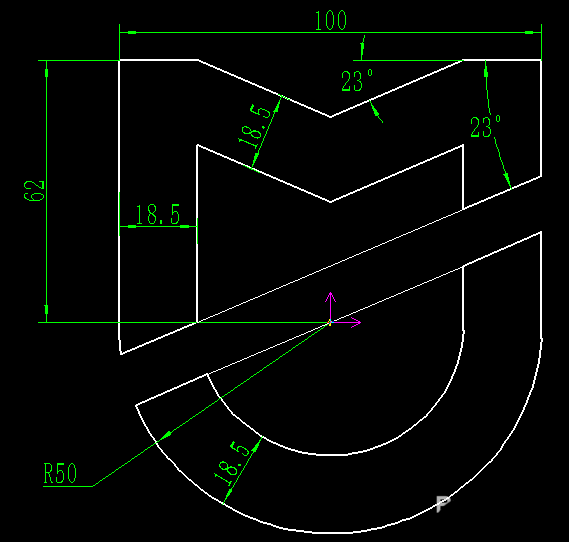

CAXA中绘制图形很简单，想要设计米家logo，该怎么设计呢？下面我们就来看看详细的教程。
1、首先打开caxa软件，新建“BLANK”空白图纸；

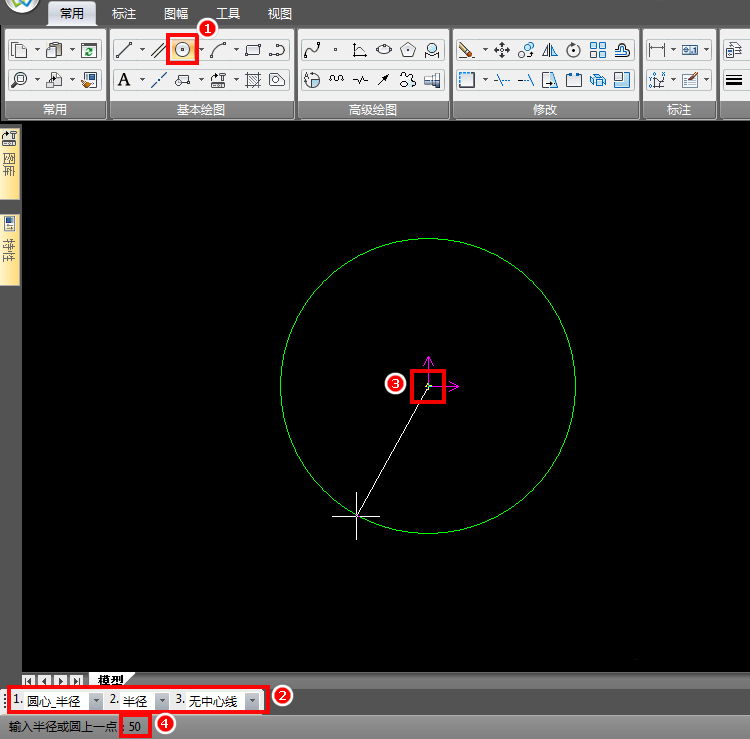

2、先绘制主要外形，使用圆命令，以坐标原点为圆心绘制直径为100的圆；

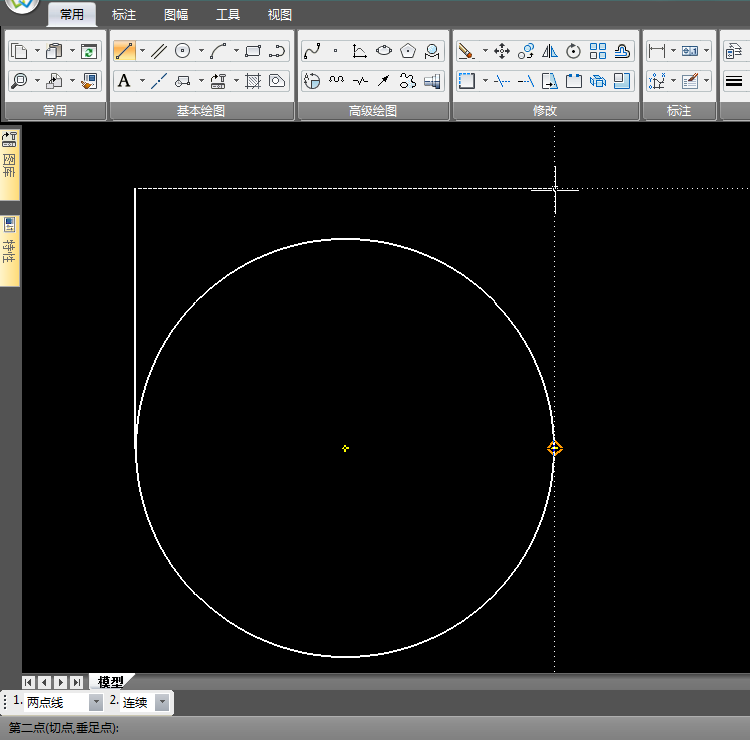

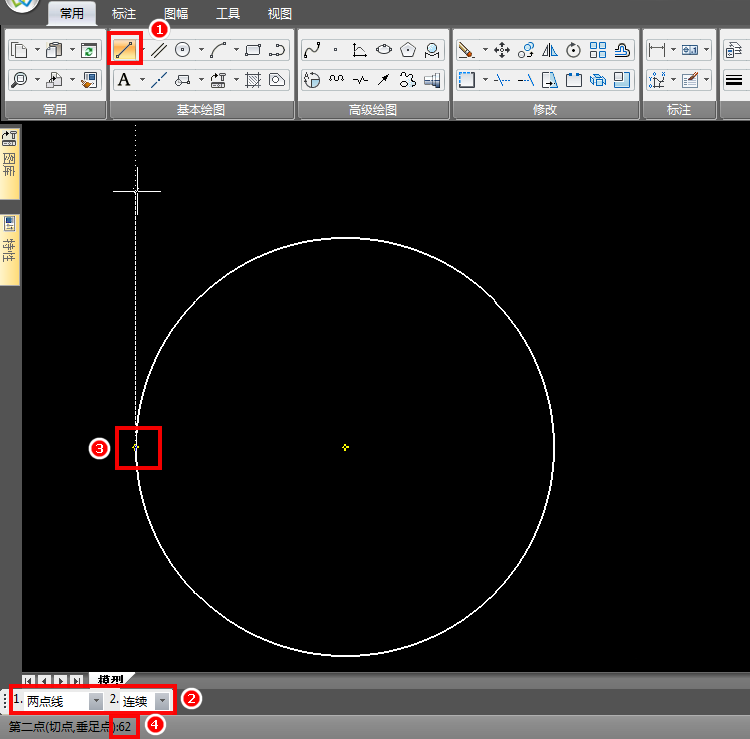

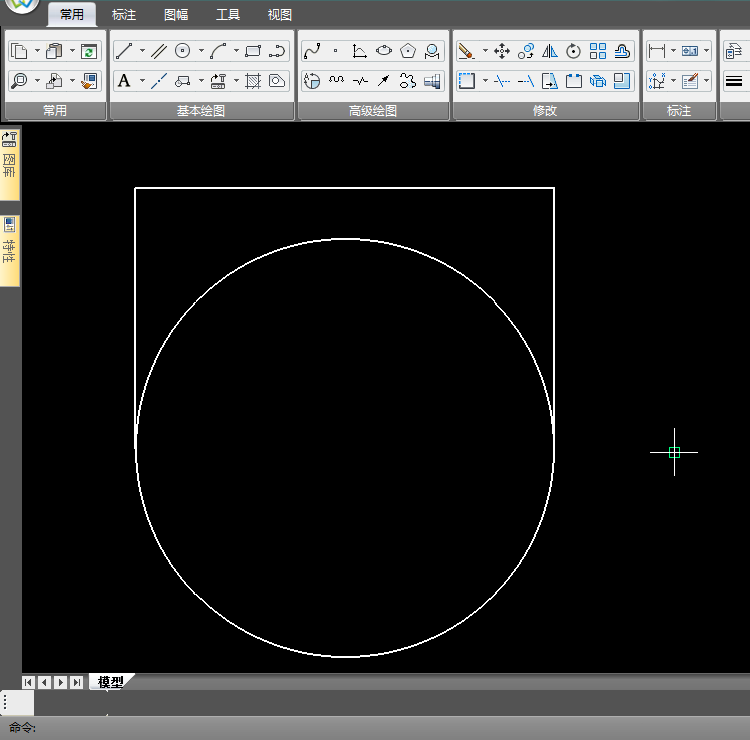

3、再以圆的最左边为起点，向上绘制长62的竖直直线，接着如图对齐绘制长100的水平线段，再向下绘制竖直直线与圆相切；

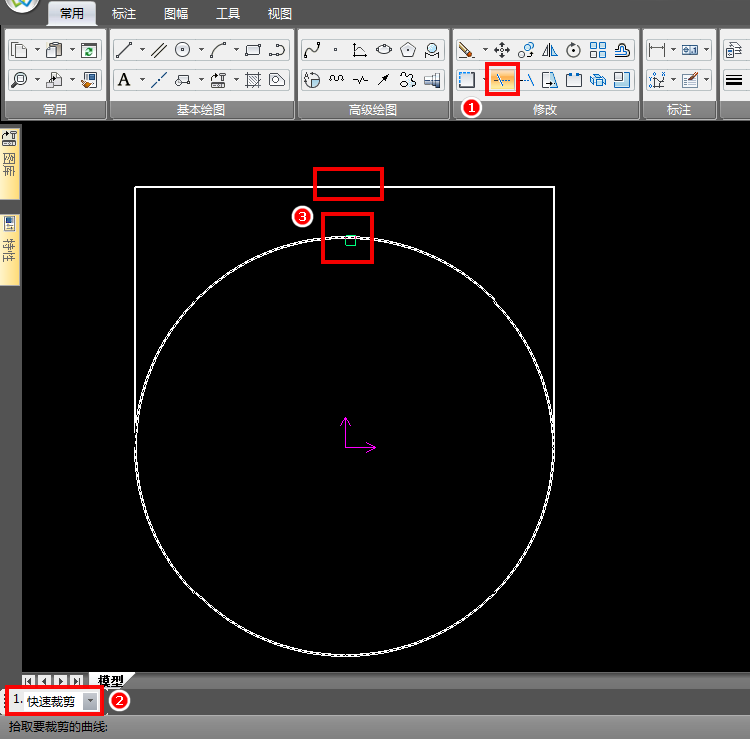

4、删除上半圆和水平直线；

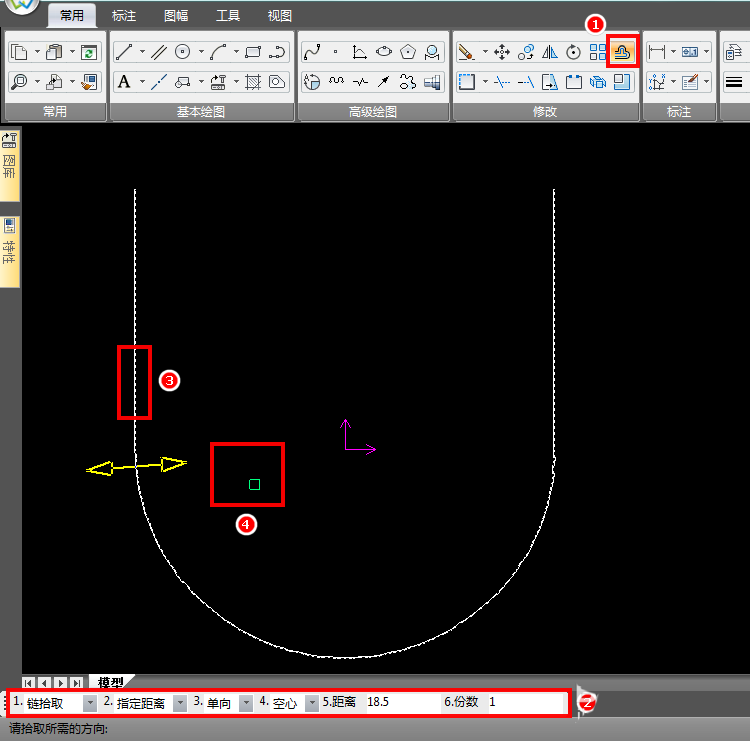

5、使用等距线命令，链拾取图形，向内偏移18.5；

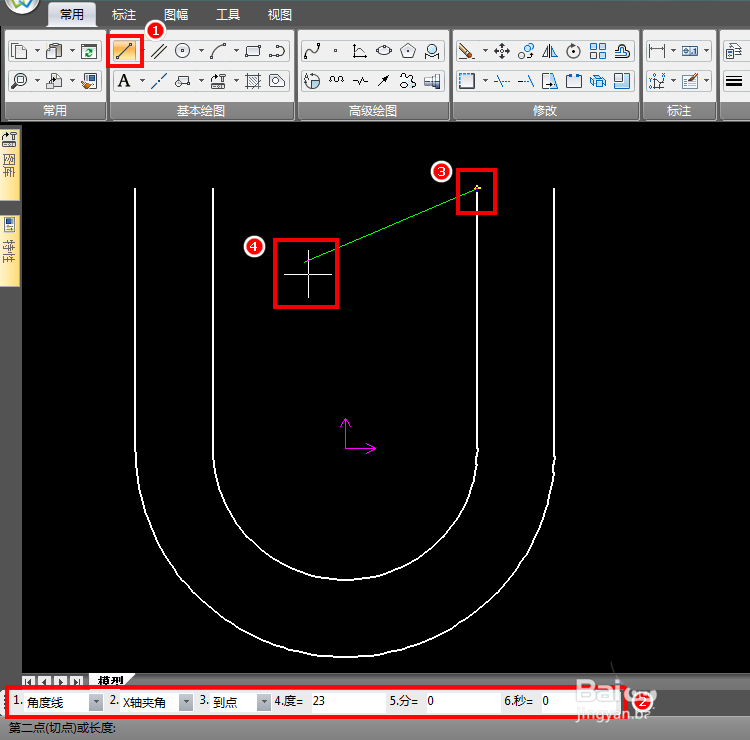

6、以等距后图形的右上角为起点绘制与X轴夹角23°的直线；

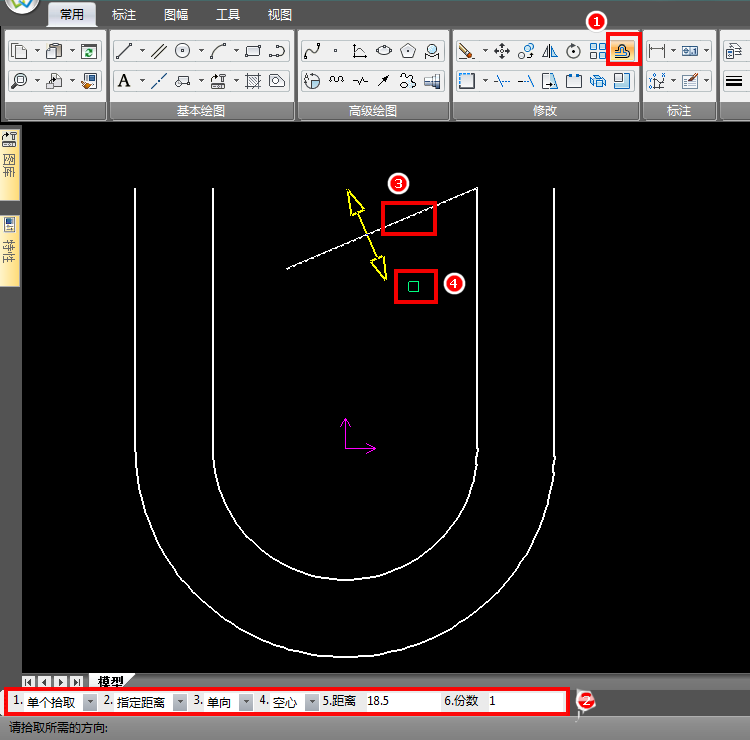

7、接着使用等距线命令向下偏移刚绘制的角度线18.5；

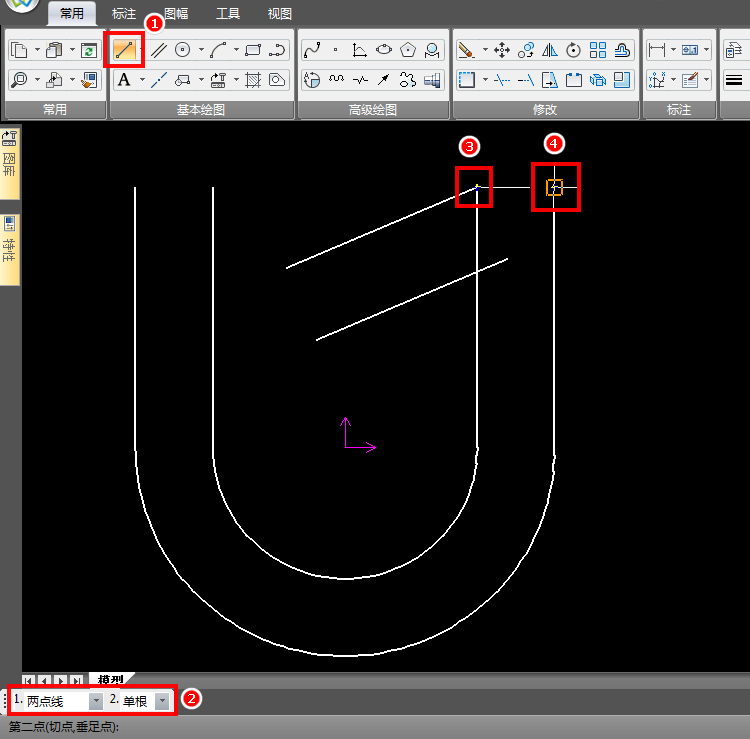

8、使用直线命令连接右边竖直直线上面的两个端点；

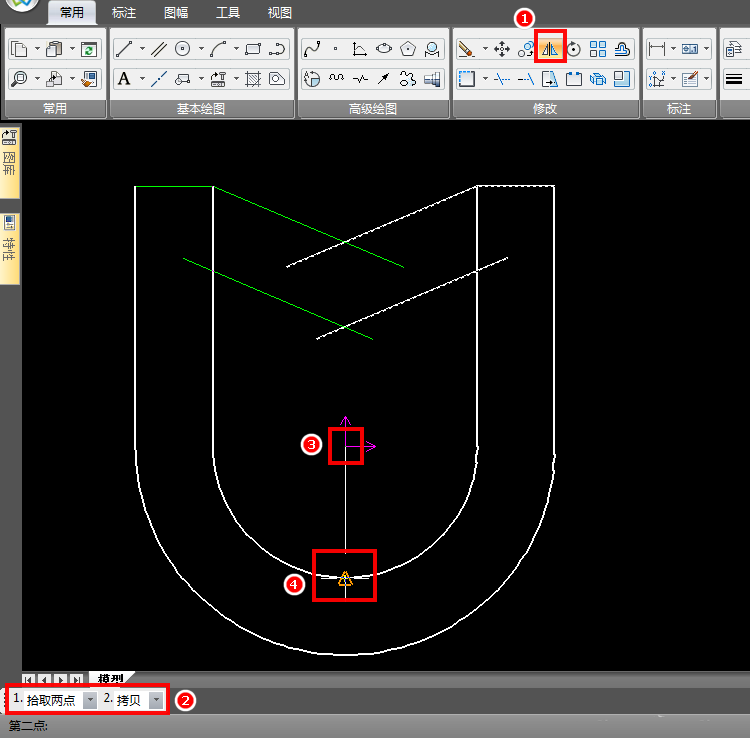

9、使用镜像命令，将刚刚绘制的两条角度线和水平线段做镜像操作；

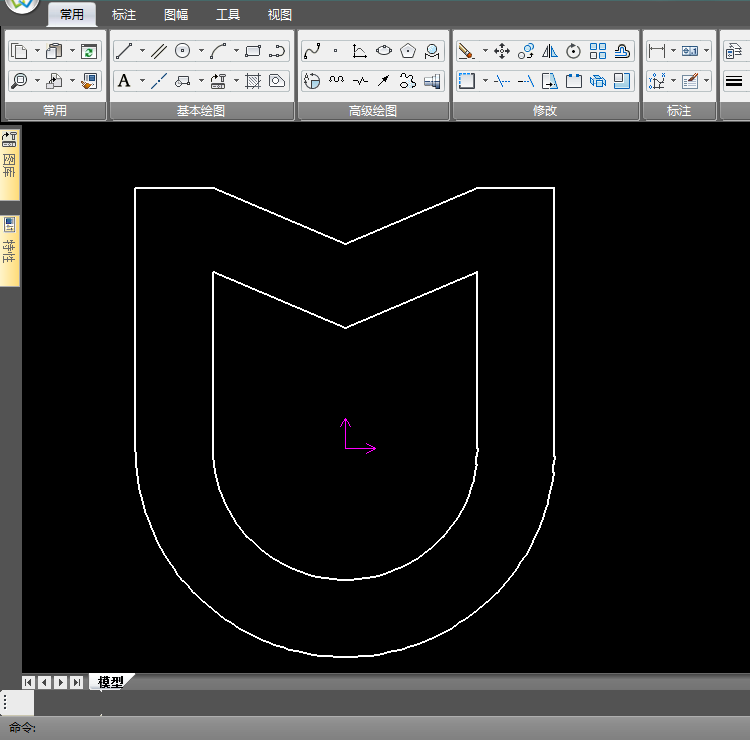

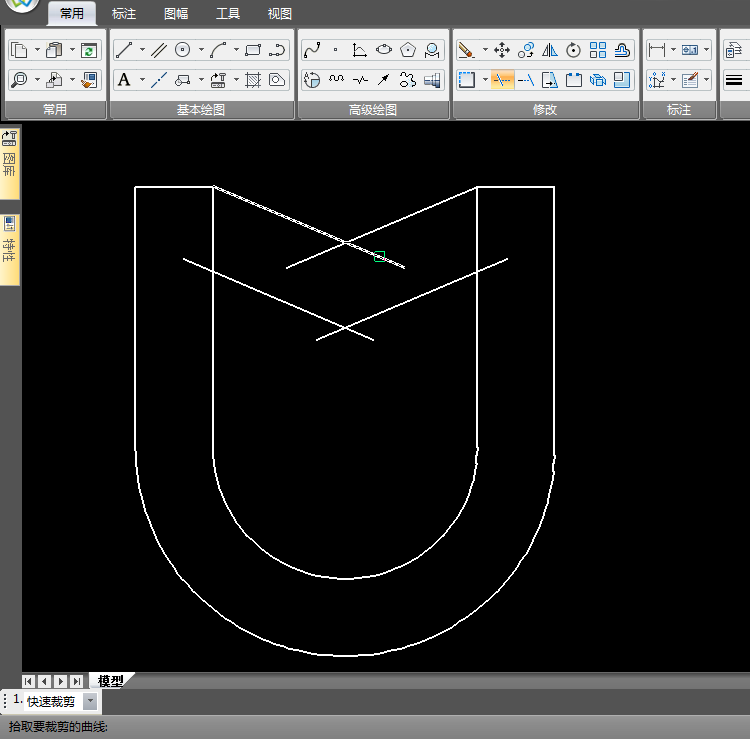

10、使用快速裁剪，裁掉多余的线条，裁剪结果如图；

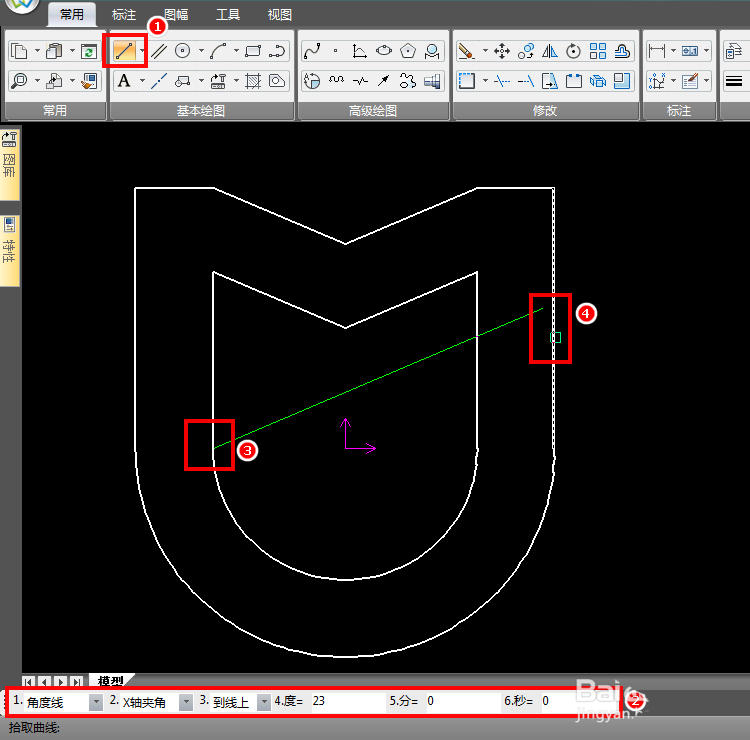

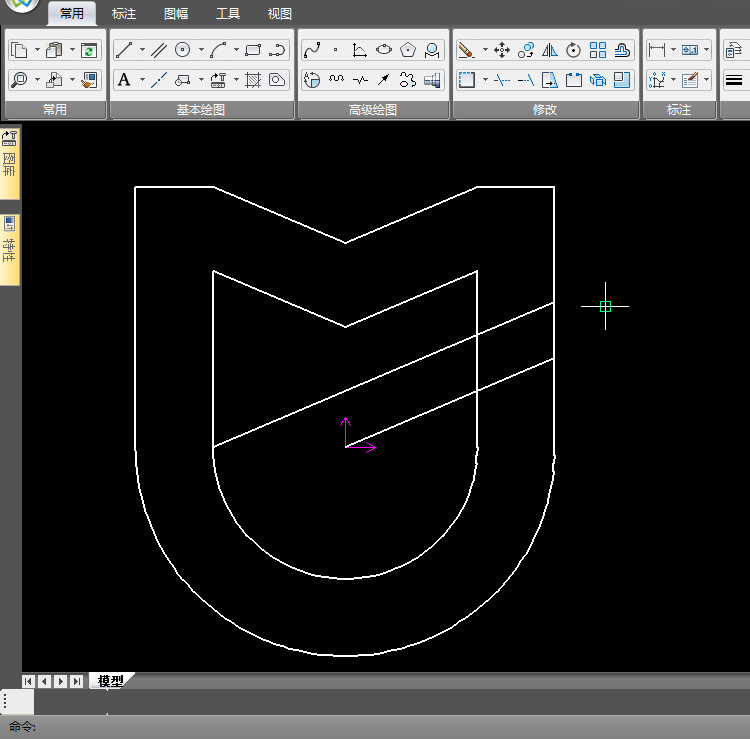

11、以左边里面的切点为起点绘制与X轴夹角23°的直线到最右边的竖直直线，再绘制一条以圆心为起点与X轴夹角23°的直线到最右边的竖直直线；

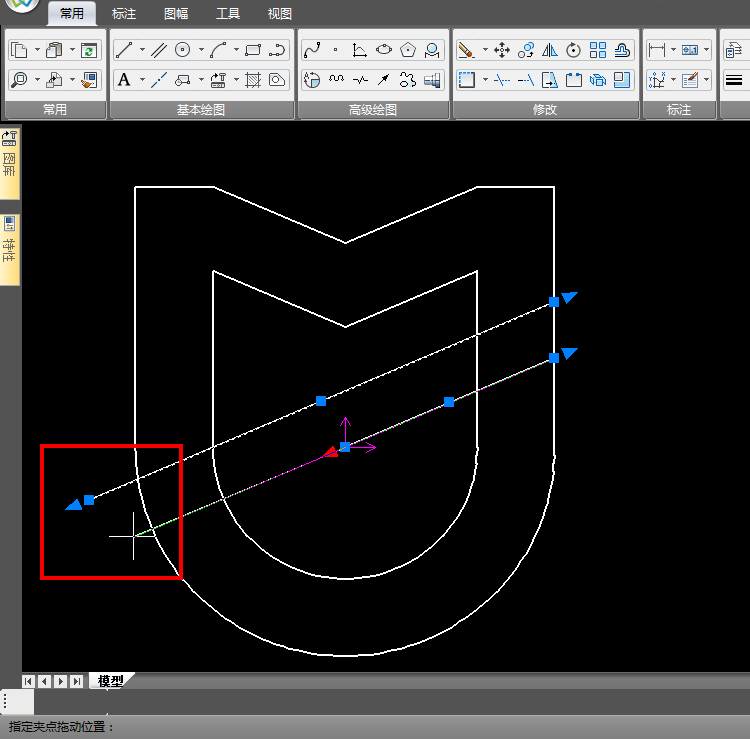

12、向左延伸刚刚绘制的两条角度线至logo轮廓外；

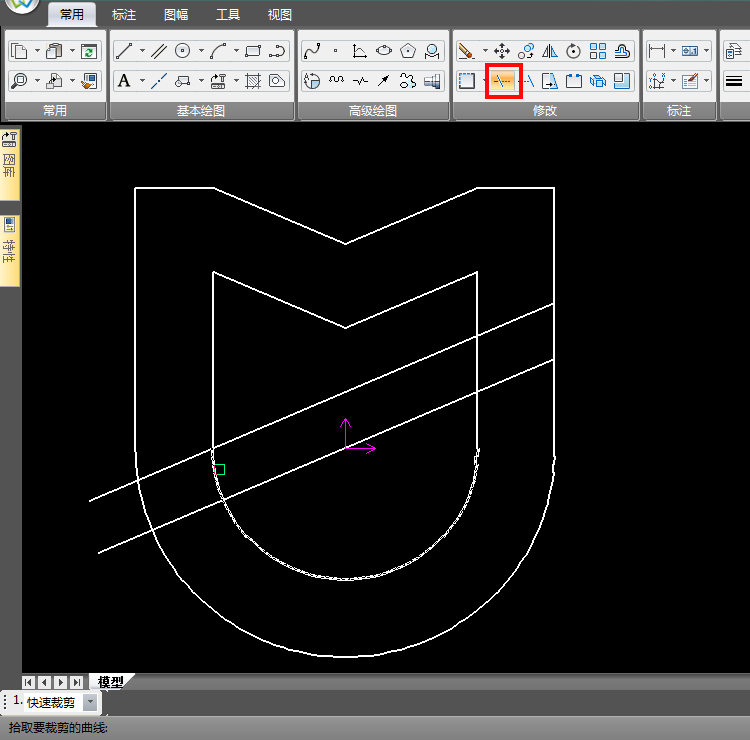

13、使用快速裁剪，裁掉多余的线条，裁剪结果如图；
以上就是CAXA设计米家logo的方法，希望大家喜欢，请继续关注脚本之家。
