CAXA中绘制的图形想要曲线阵列，该怎么实现呢？下面我们就来看看详细的教程。

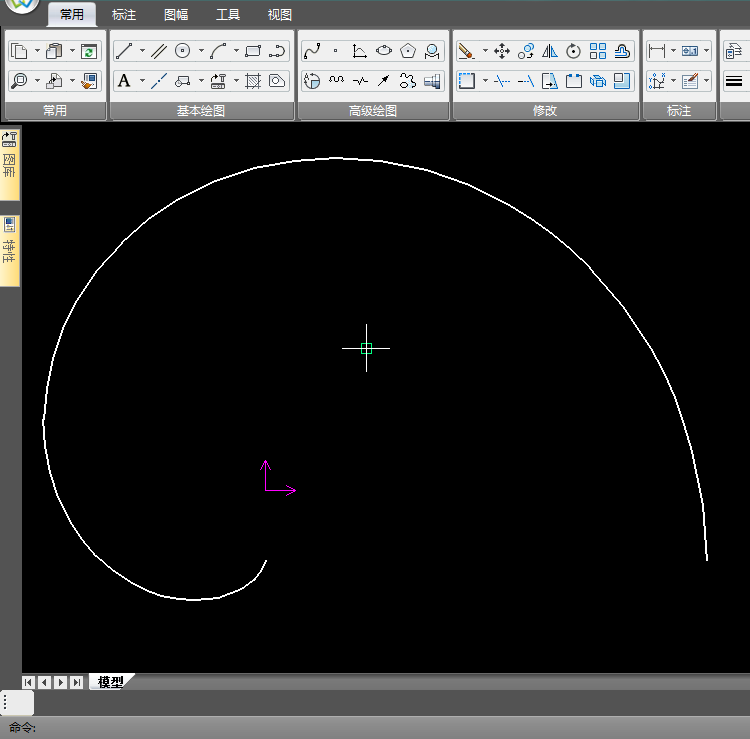

1、首先打开caxa软件，绘制一条曲线，直线、圆弧、椭圆、样条等等都可以；

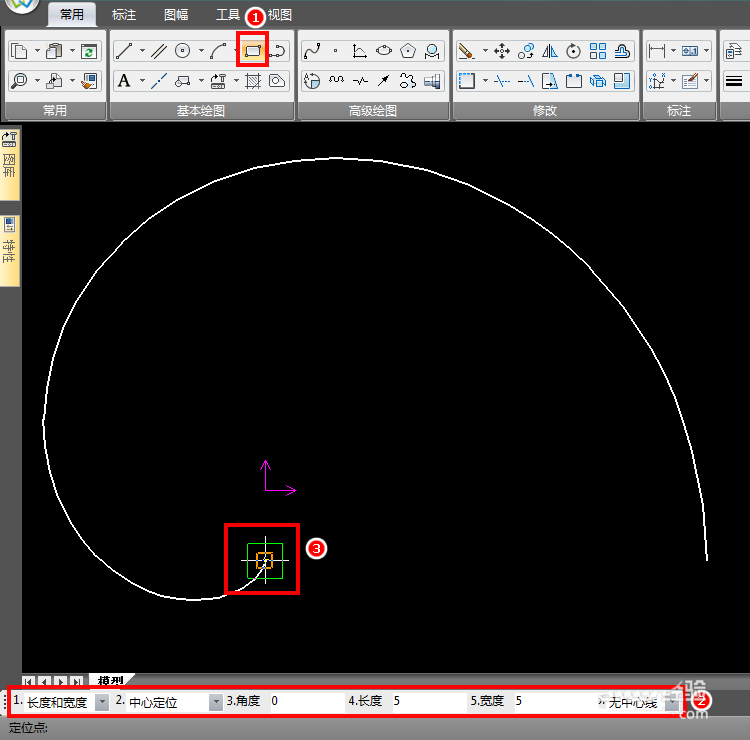

2、接着绘制要阵列的图集，这里使用矩形命令绘制一个小的正方形作为演示，以曲线端点为中心绘制正方形；

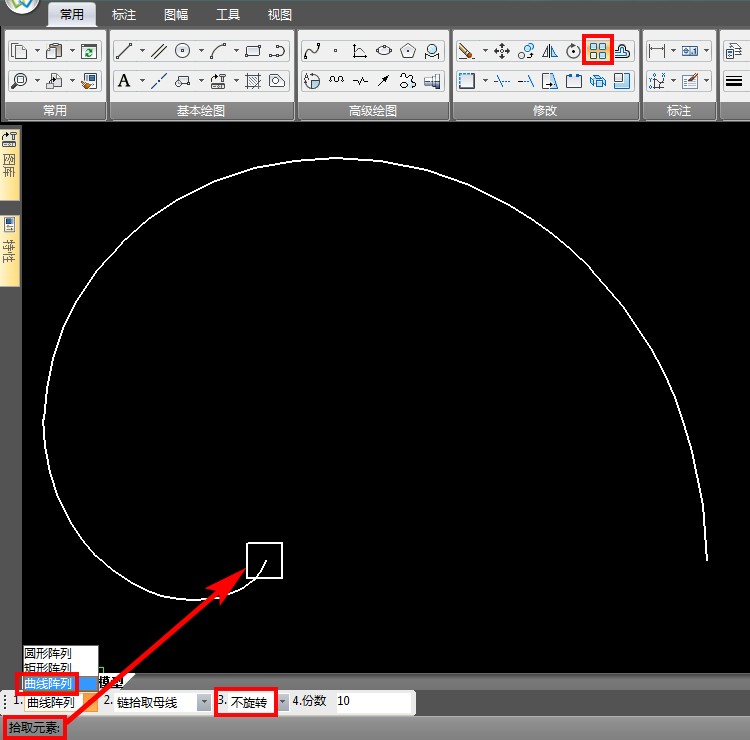

3、点击阵列命令，左下方第1个选项选择“曲线阵列”，第3项选择“不旋转”，份数10份，该命令第1步拾取元素，即选择要阵列的图形，选择结束，右键确认；

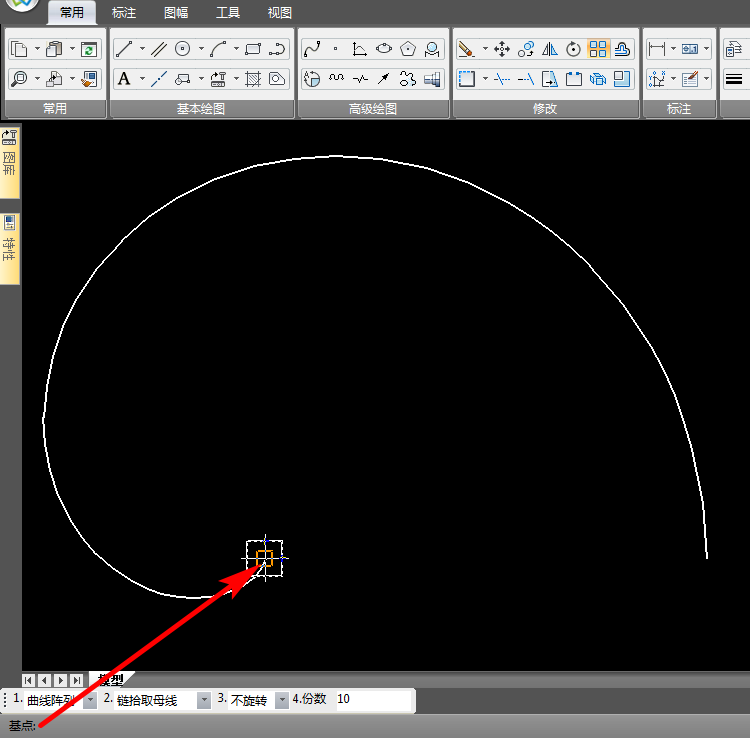

4、第2步选择基点，最好是选择绘制阵列图集的曲线端点，防止出错；

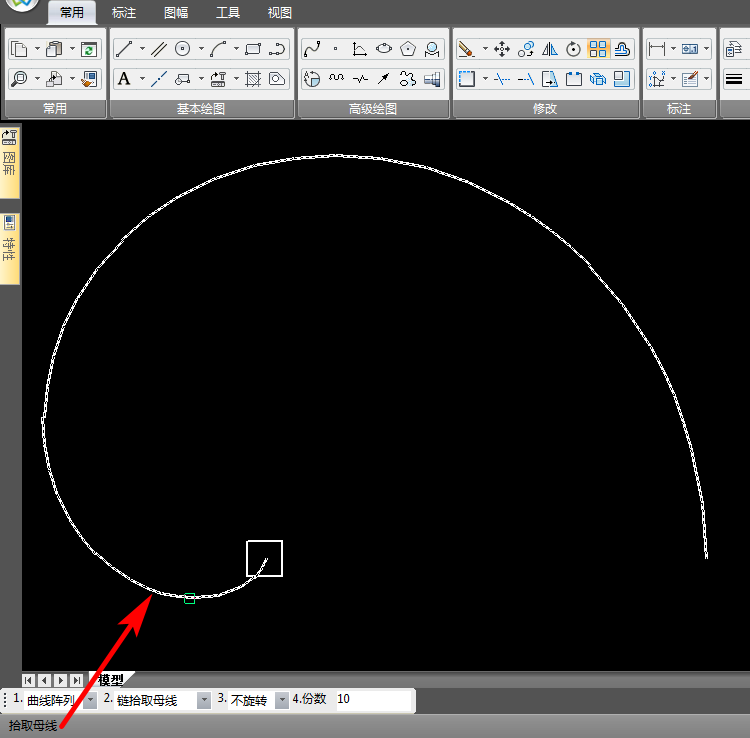

5、然后拾取母线，即阵列的轨迹，可以选择单个拾取或者链拾取；

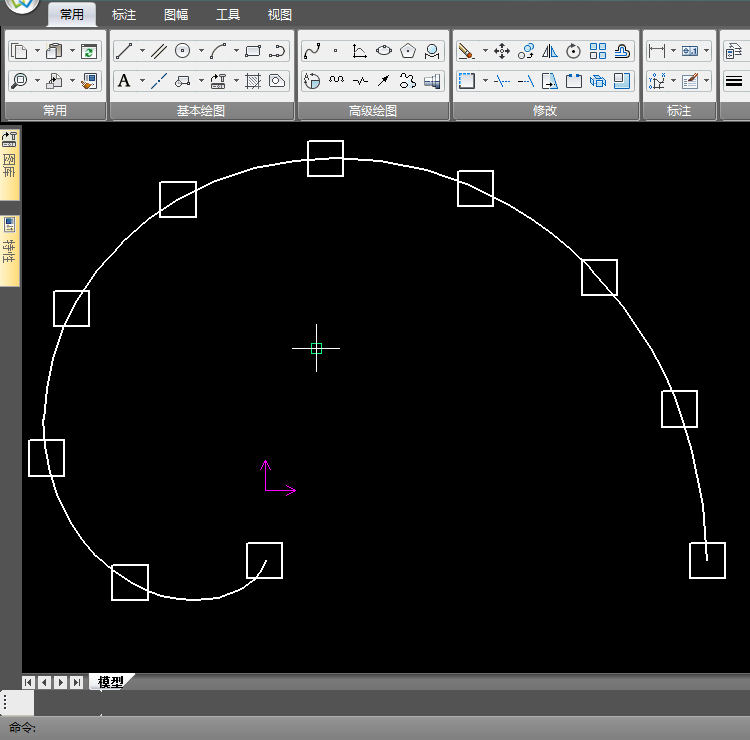

6、点击母线以后，出现如图效果，可以看出正方形的方向都是一致的，只是位置随着曲线变化；
7、如果在使用曲线阵列命令时选择“旋转”，正方形的方向是会随着曲线的法线方向改变的，效果如图；
以上就是CAXA中曲线阵列的使用方法，希望大家喜欢，请继续关注脚本之家。
