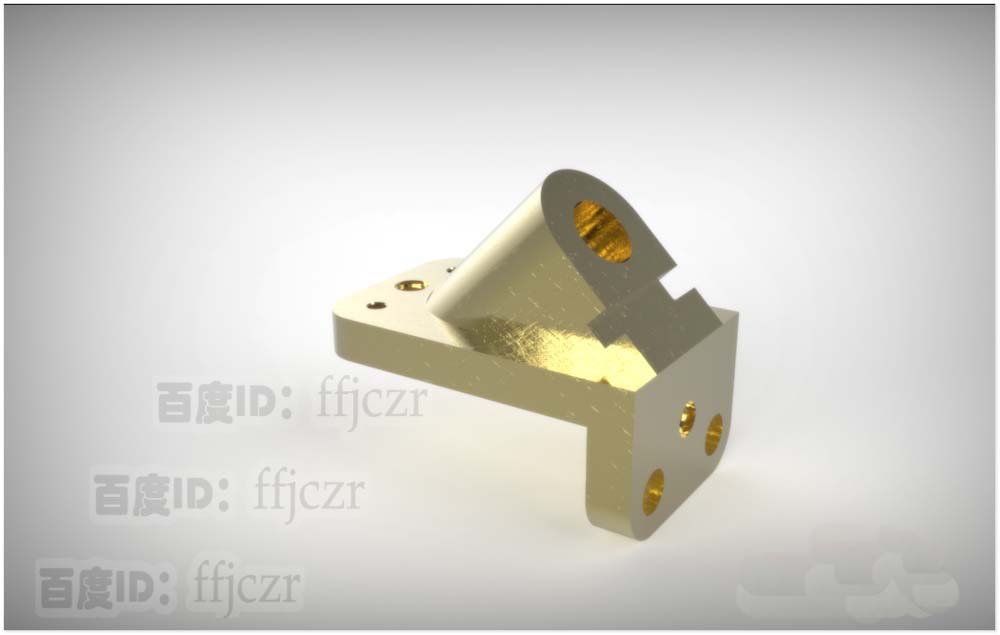

UG怎么创建桥接板？如图的桥接板，主体为简单的拉伸体形成。该怎么创建这个两件呢？下面我们就来看看详细的教程。

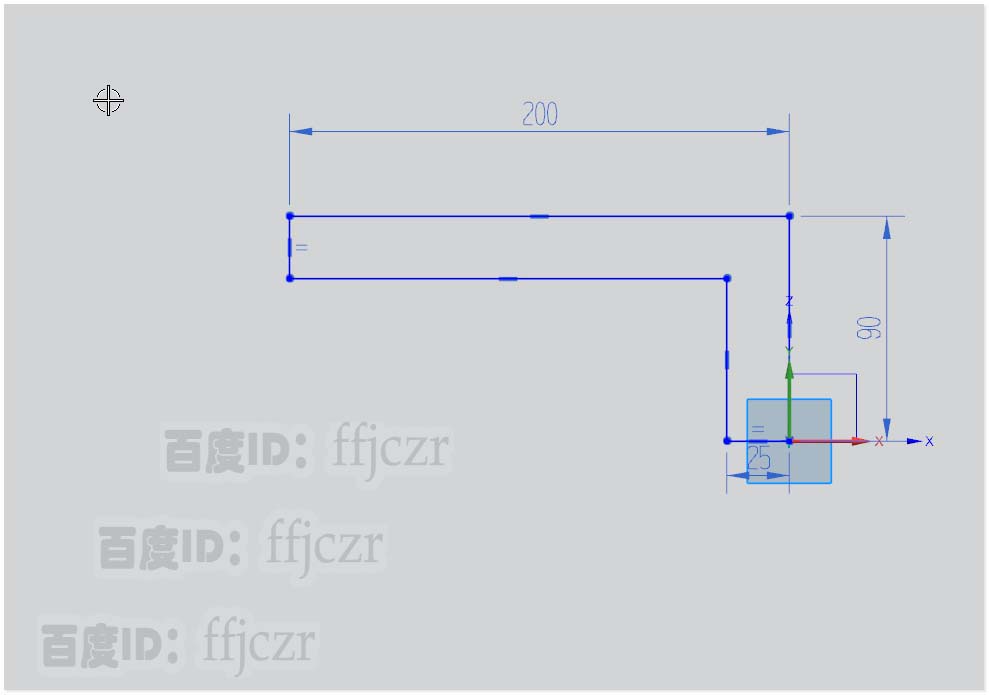

1、首先，创建出主体的L部分。选用拉伸在XZ面上进行截面线的绘制。用轮廓线大致绘出主体，约束尺寸：长度为200高度为90厚度为25。得到相应的截面线。

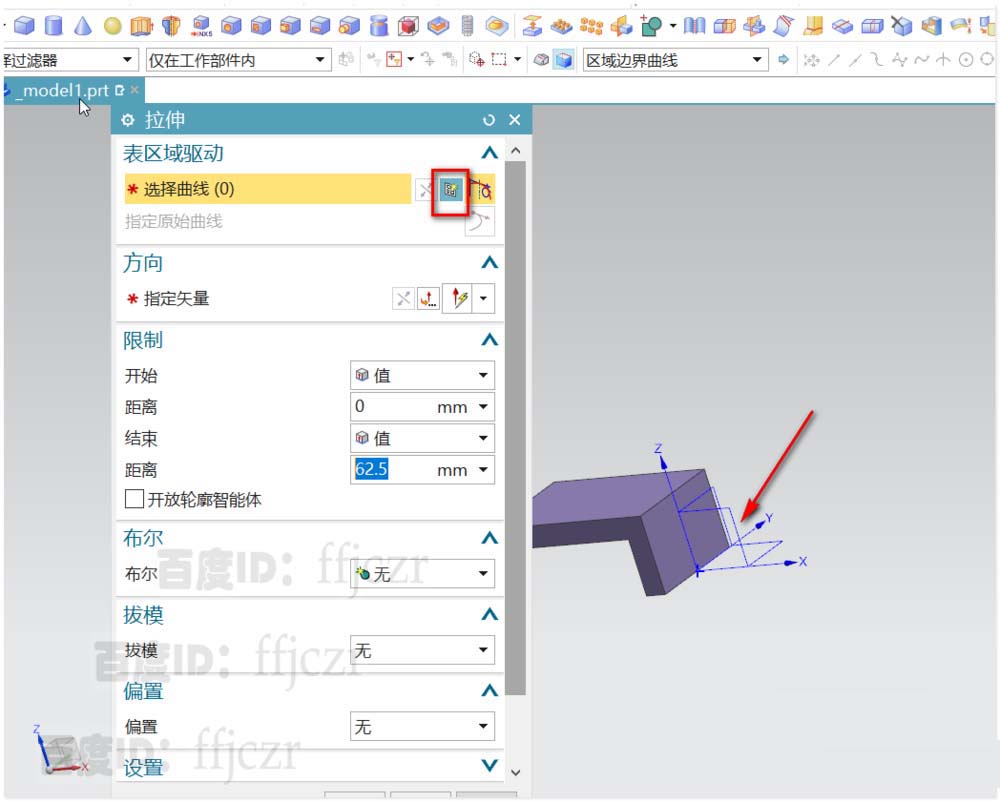

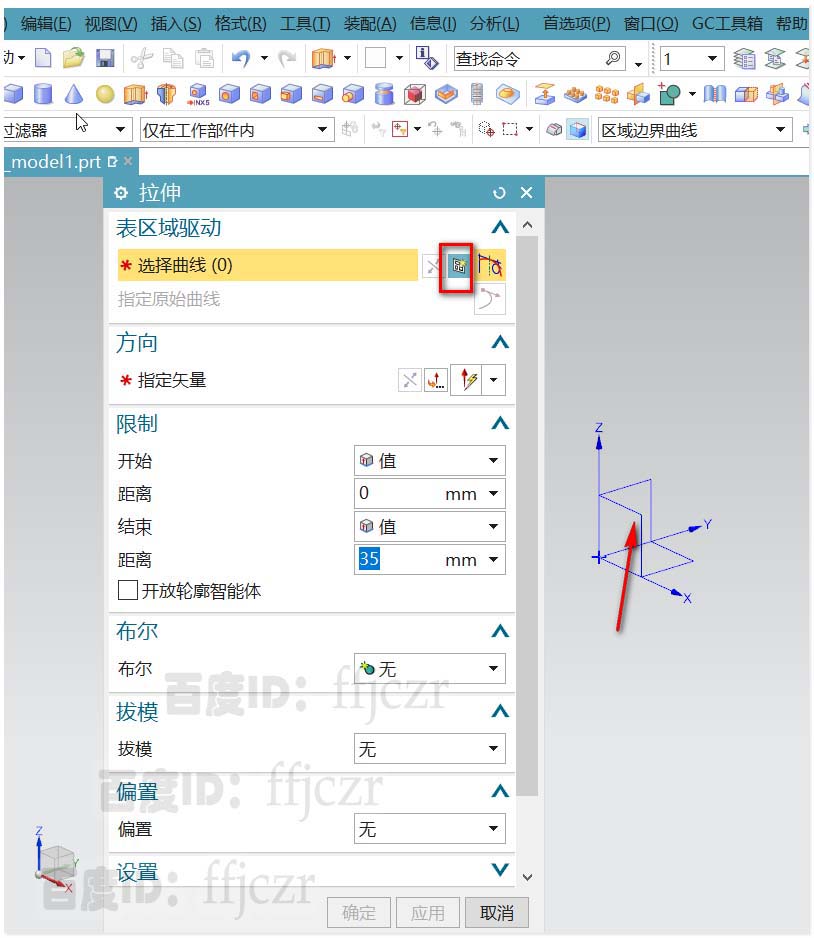

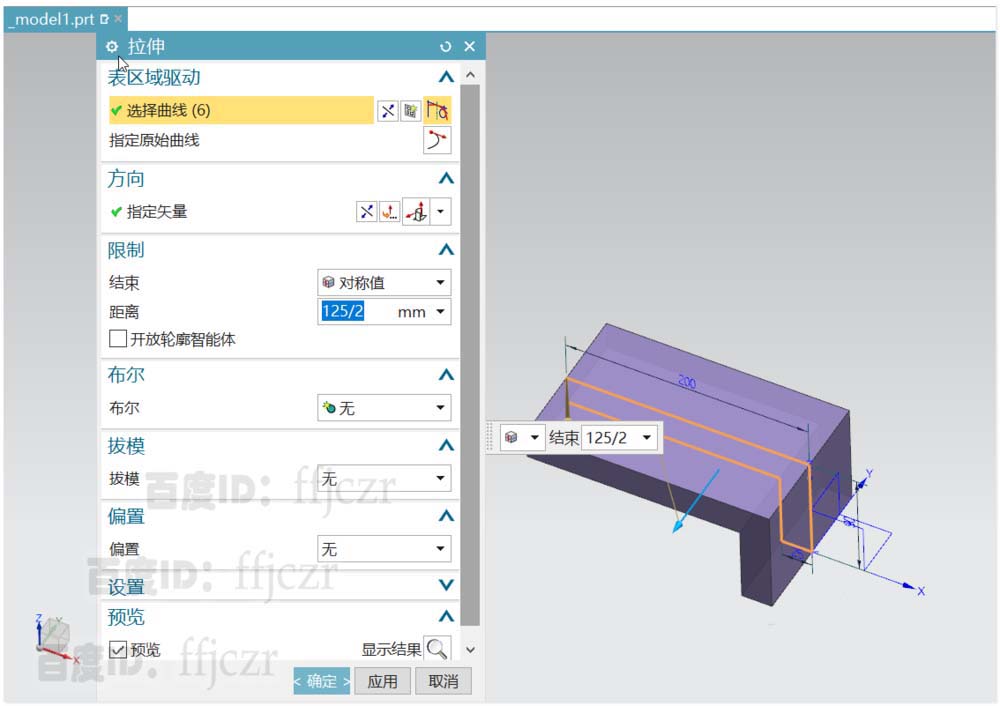

2、完成草绘，在拉伸对话框中修改要拉伸类形为对称，数值为63.5；得到主体模型的L部分。

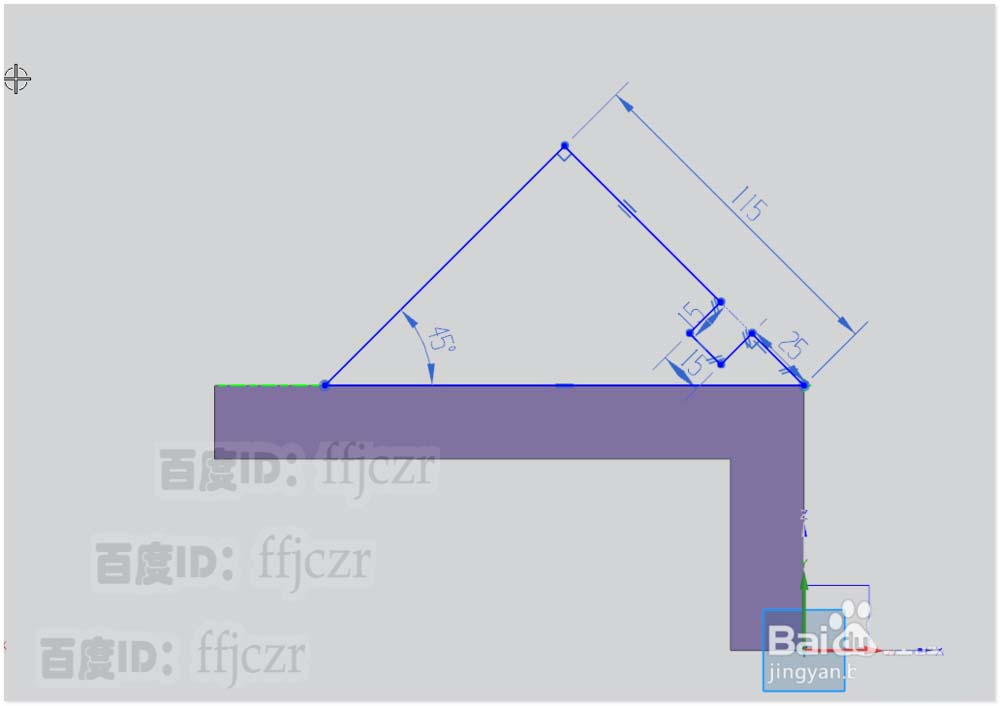

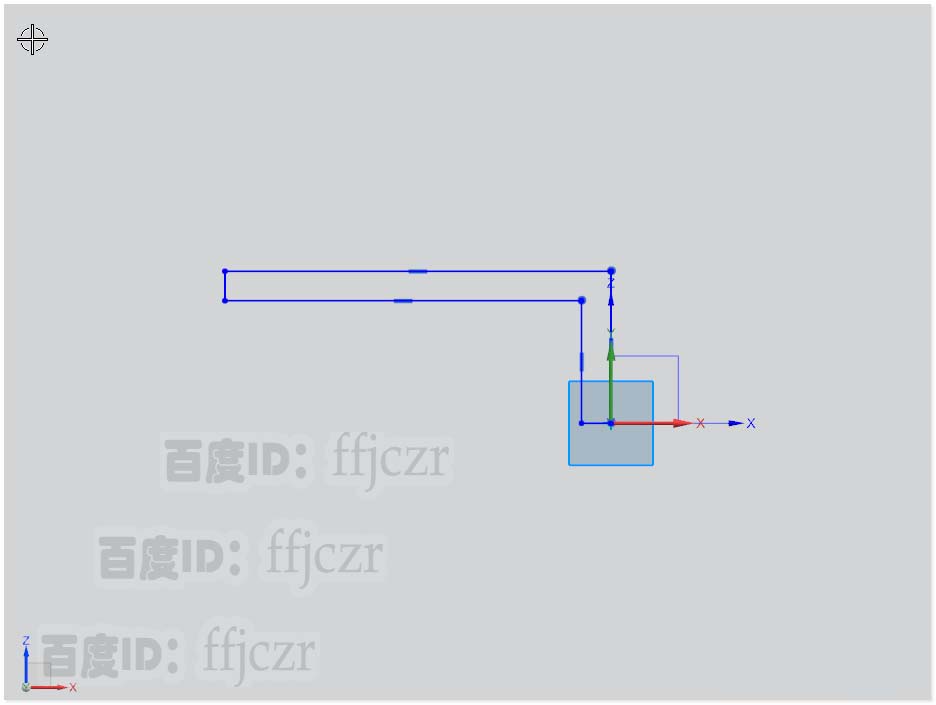

3、再次选用拉伸，在XZ面上绘出主体上部的截面线。此截面线为直角三角形，其右端点与L主体右端对齐。具体数值如图所示。

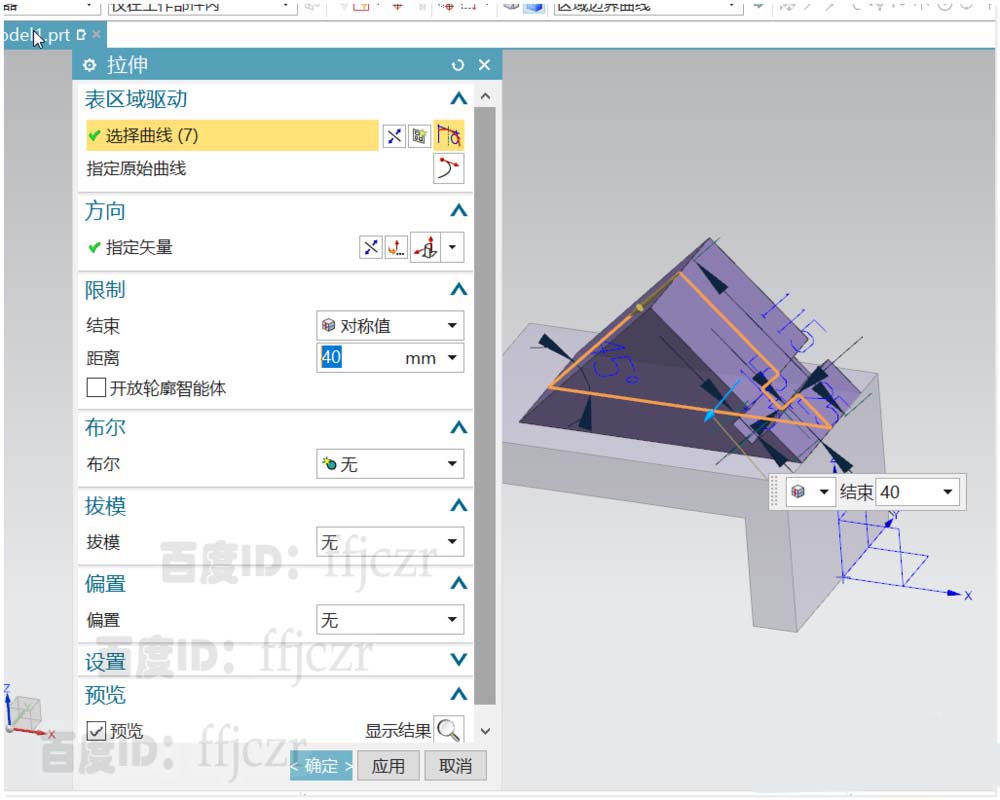

4、完成草绘，在拉伸对话框中修改要拉伸类形为对称，数值为40；得到主体模型的上部分。上部分的左边面不是想要的，要进行处理。

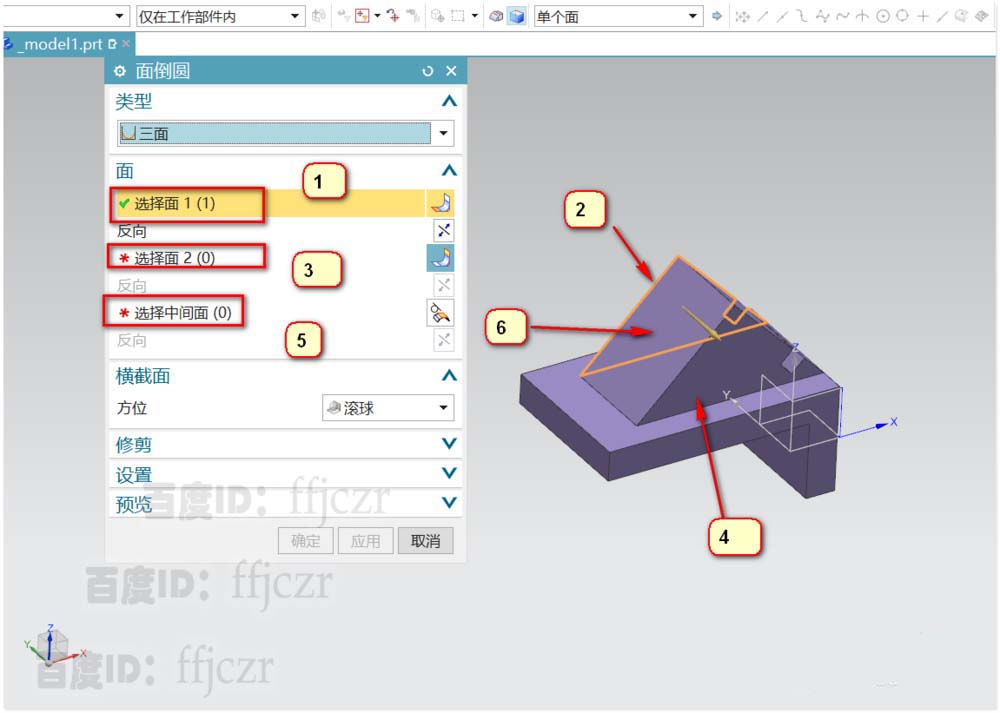

5、选用面倒圆，并修改其类型为三面；选择模式改为单个面，按图所示的步骤去选择面，最后确定就能得到倒圆的效果。

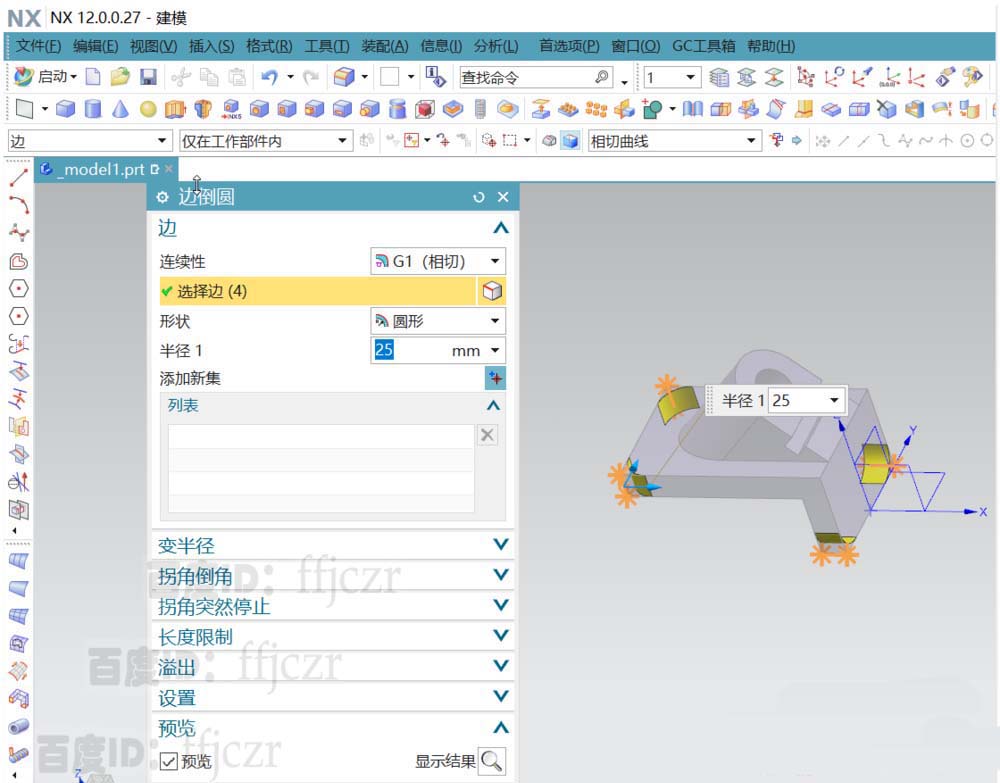

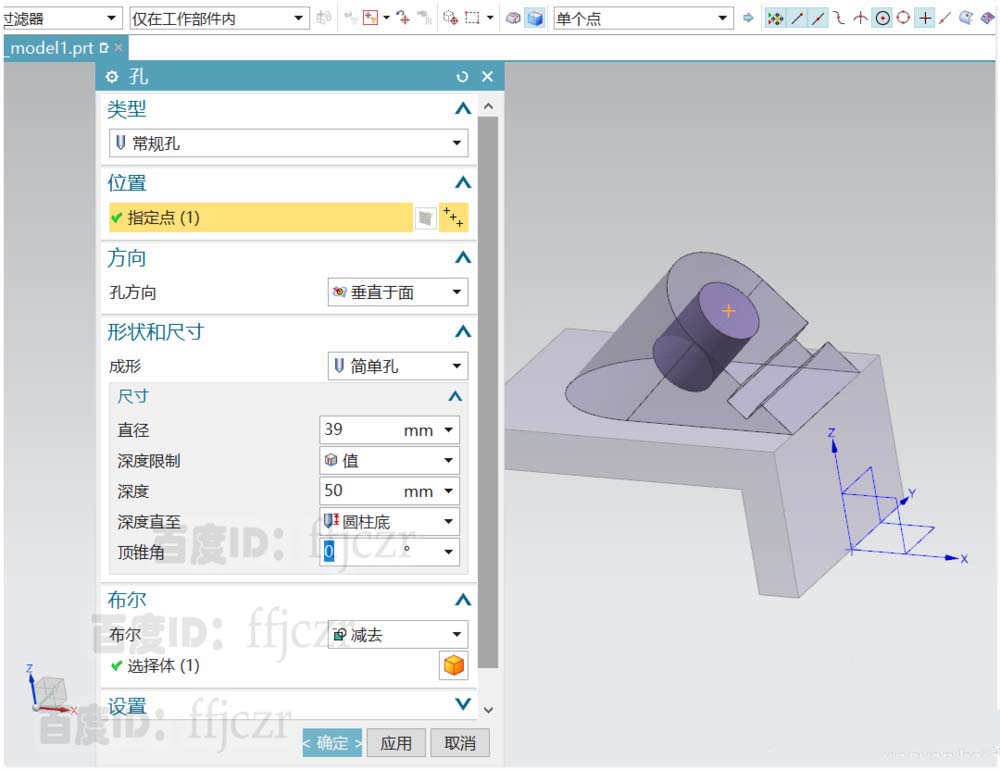

6、用孔命令，以上步倒圆所形成的圆心为开孔的定点，开出一个直径为39深50的平头孔。给整体模型的四个角进行倒R25的圆角，为下一步做好参考。

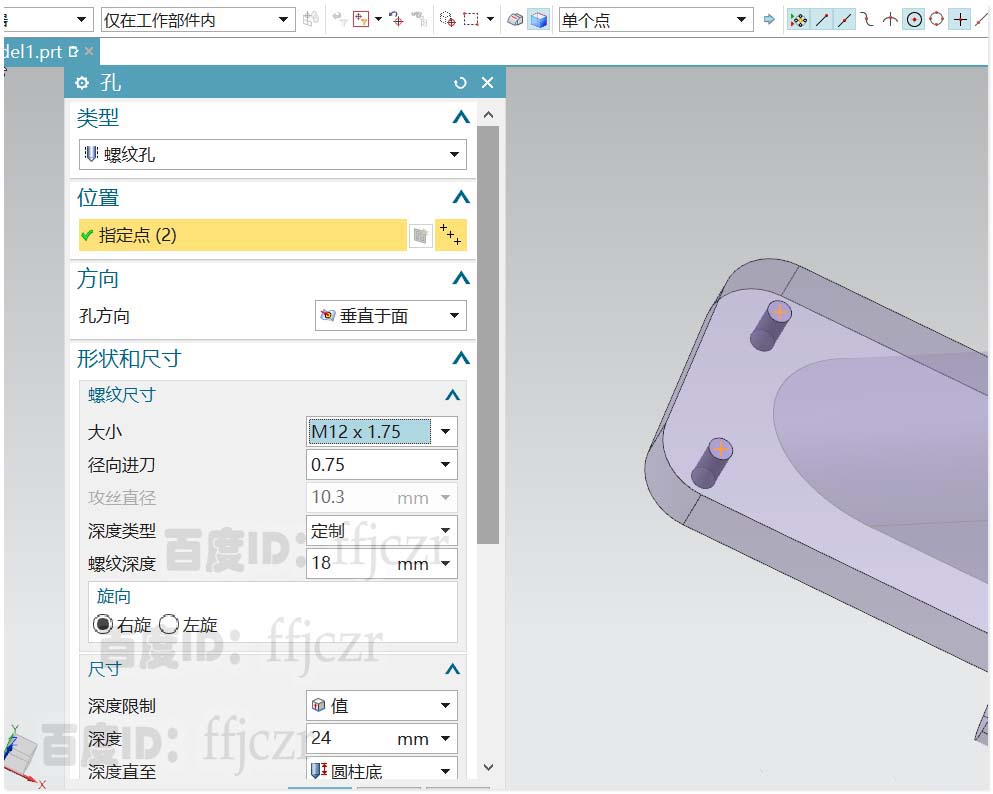

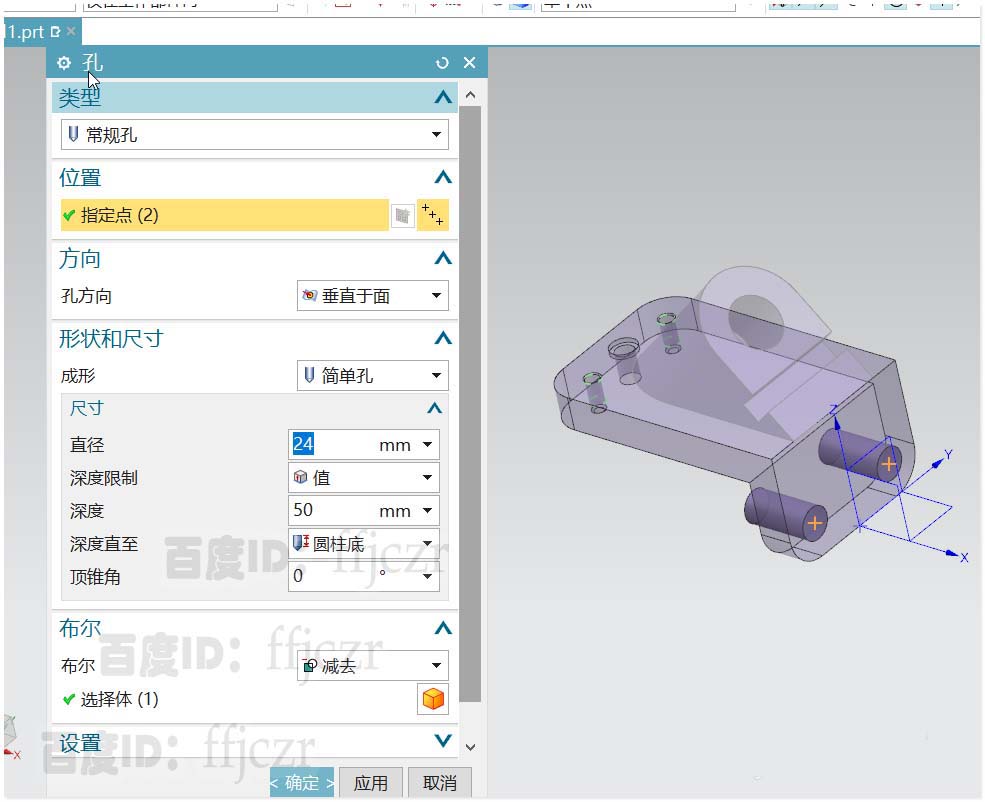

7、根据四角倒圆形成的圆心，分别在L形长面上开M12的螺丝孔；在短面上开直径为24的通孔。

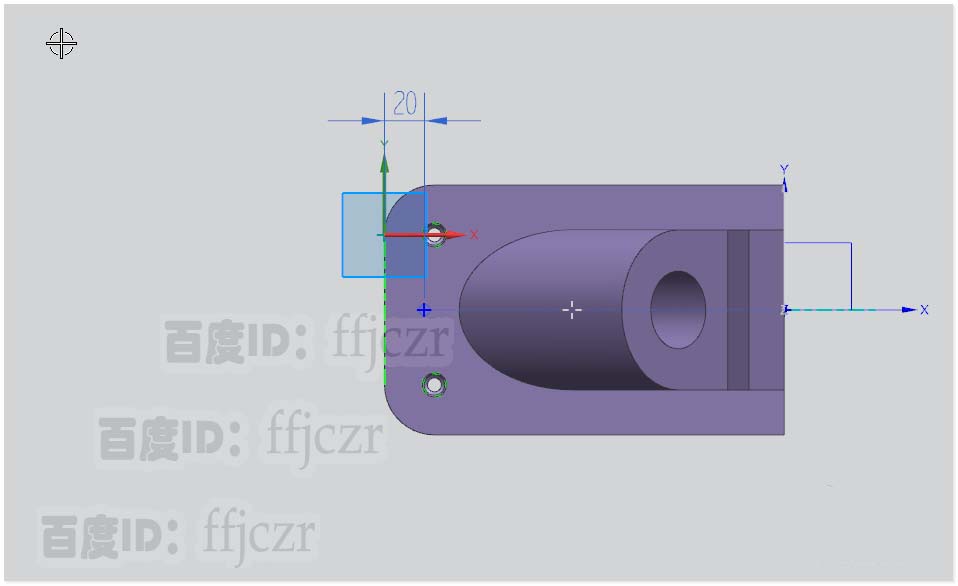

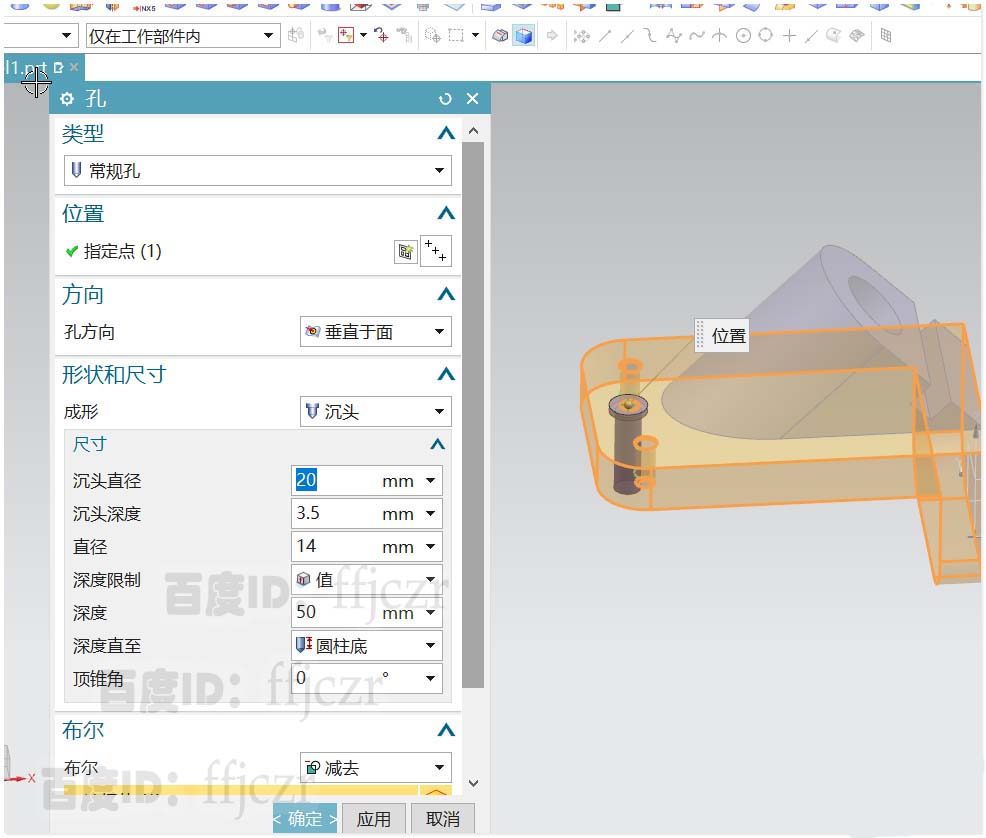

8、选用开孔命令，进入草图模式对开孔的点进行定位，数值如图所示；完成点的定位后，回到孔对话框，修改参数：成形类型为沉产学研，大直径为：20，深度3.5，孔直径为14.确定后得到相应的沉头孔。

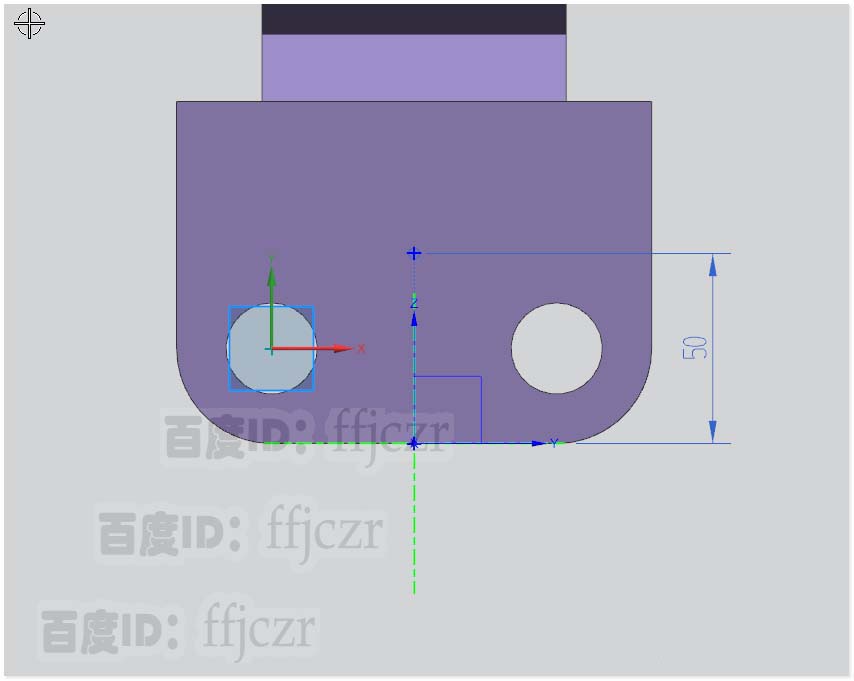

9、在L形短面处也用上述方式开相同的沉头孔，所不同的是定点的位置及沉孔的深度。具体数值如图所示。最终完成L型板接板的创建。
