Solidworks工程图标注剖面图的时候，我们一般习惯剖整个特征的，但有时候为了凸显某一特征或者图纸篇幅的问题会只剖其中一部分，该怎么做部分的剖面图呢？下面我们就来看看详细的教程。

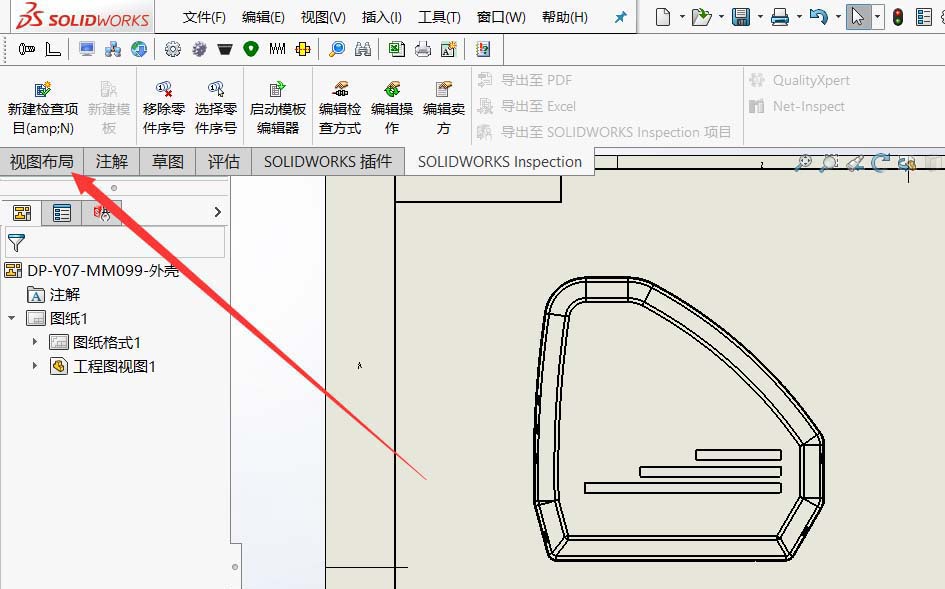

1、打开工程图之后，先把要做剖面图的工程图放在图上，然后选择视图布局。

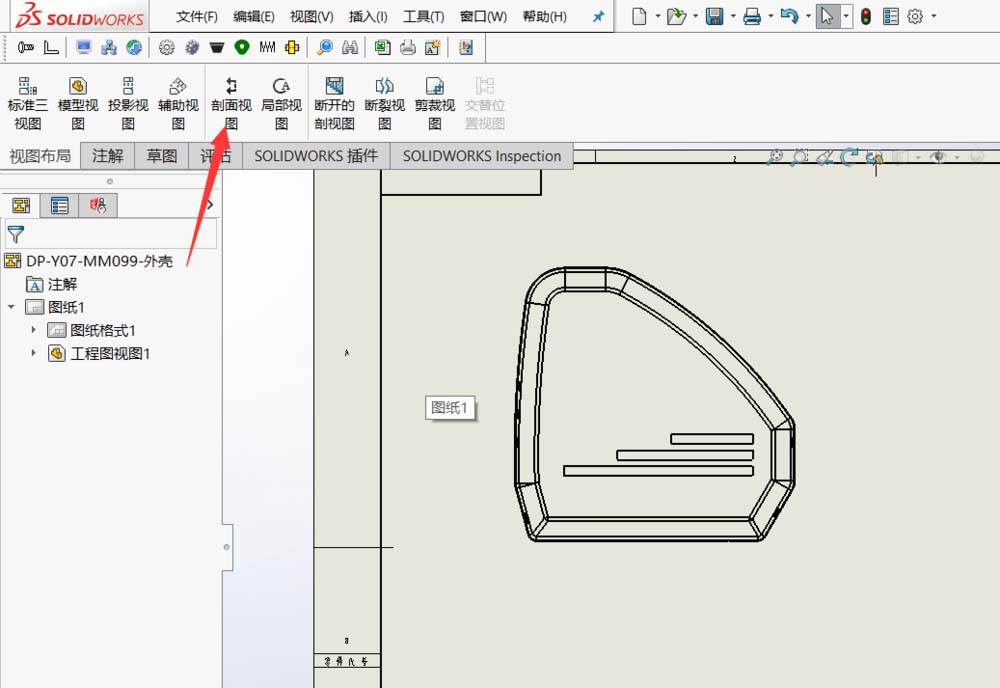

2、剖部分视图和剖面图一样，也是通过剖面视图指令完成的，选择剖面视图。
3、之后选择剖面线的形状和方向以及要剖面的位置。

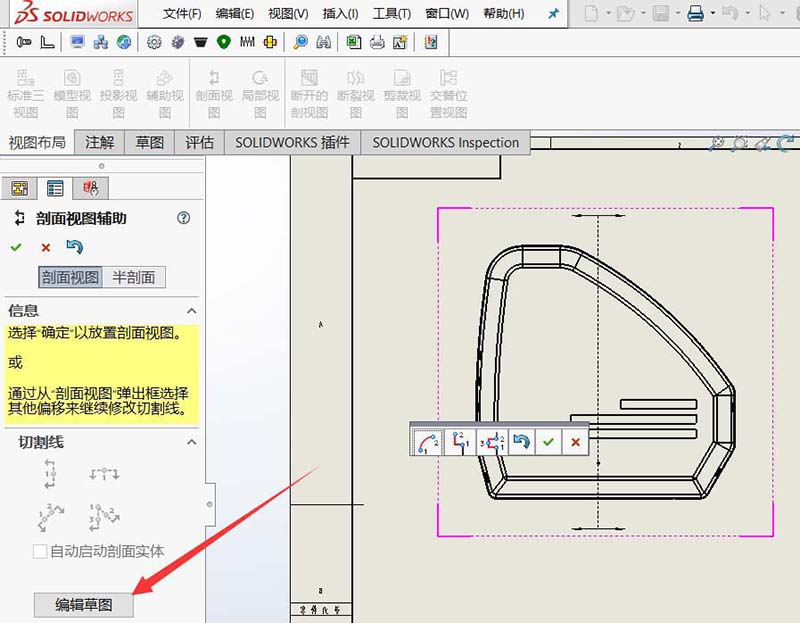

4、然后在工程图点击一下之后，左侧剖面命令的下面的编辑草图就变为可操作命令。

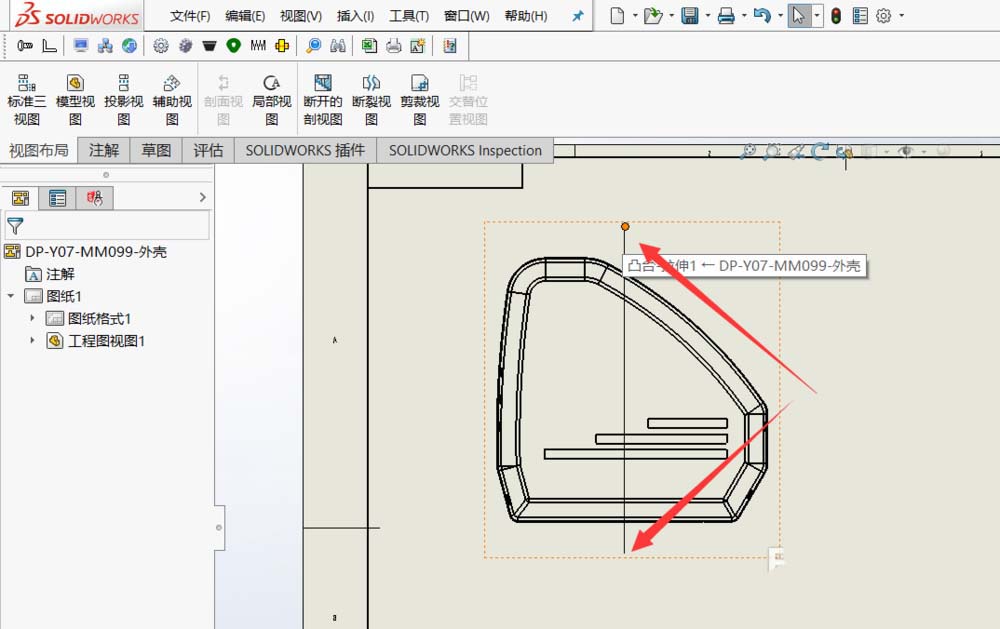

5、然后我们点击编辑草图就可以任意改变图中剖面线线段的长度和位置了。

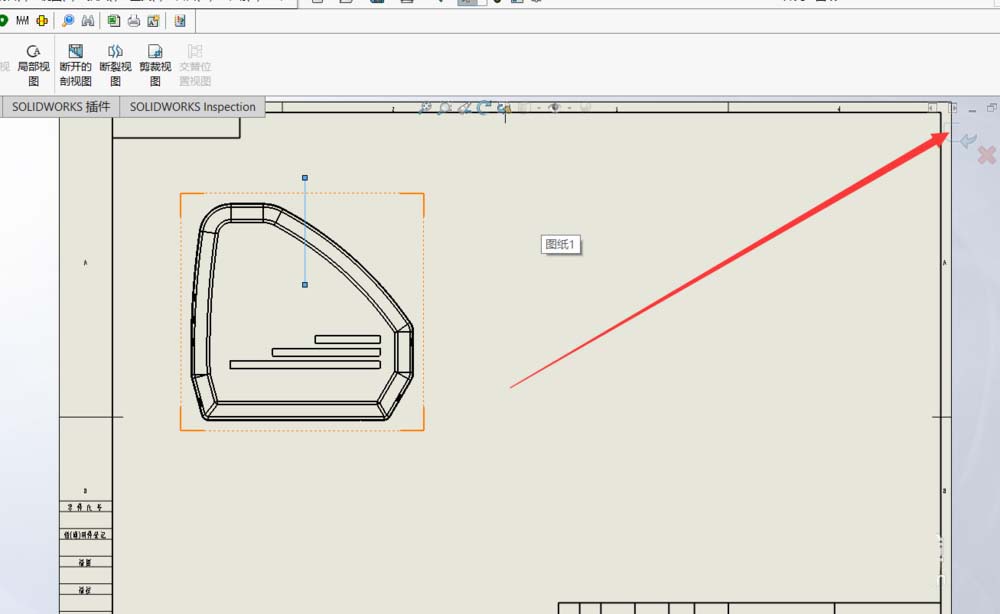

6、改好之后，在图纸的右上角位置，点击退出编辑。

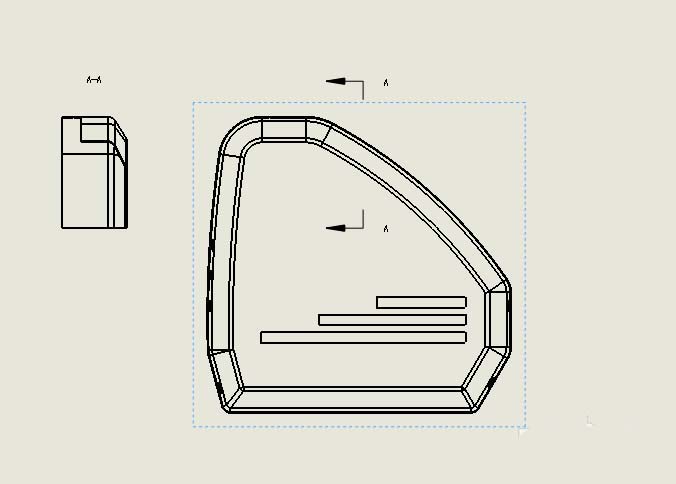

7、之后就能拉出只剖出一部分的剖面图了。
以上就是Solidworks工程图剖面图只剖一部分的技巧，希望大家喜欢，请继续关注脚本之家。
