proe中使用参数建模是很便捷的，该怎么建模齿轮呢？下面我们就来看看详细的教程。

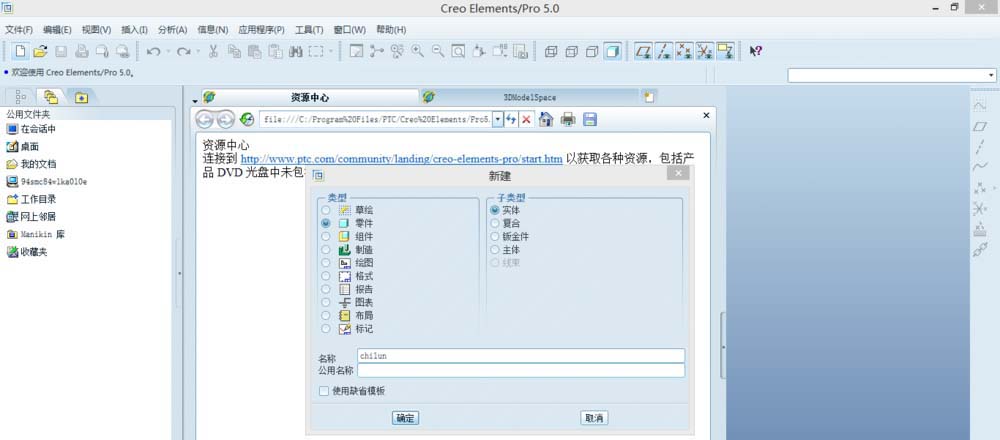

1、打开proe5.0，文件——新建，出现如下界面，

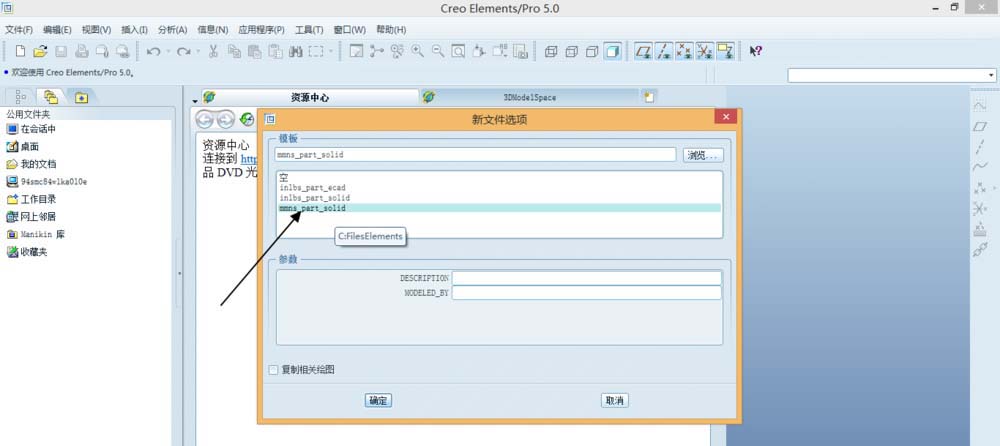

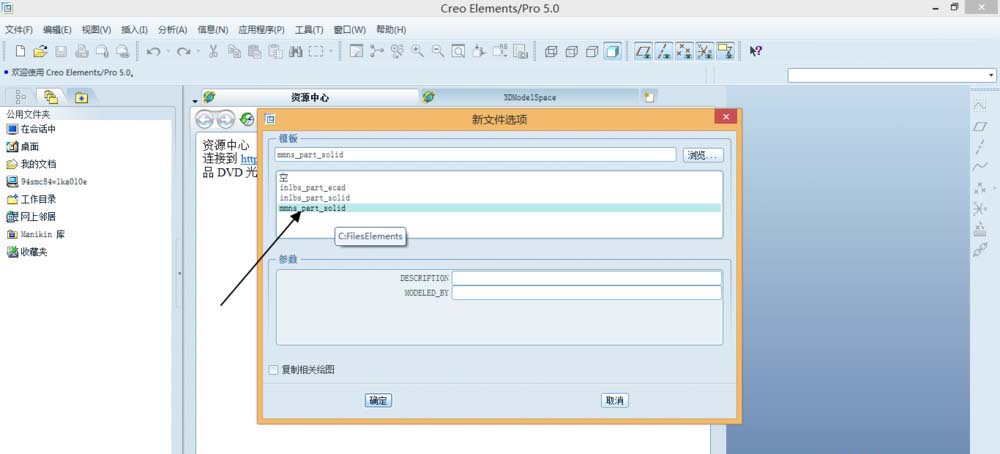

2、选择零件，零件名称改为齿轮，并把使用缺省模块的√去掉，如下图
3、而后选择

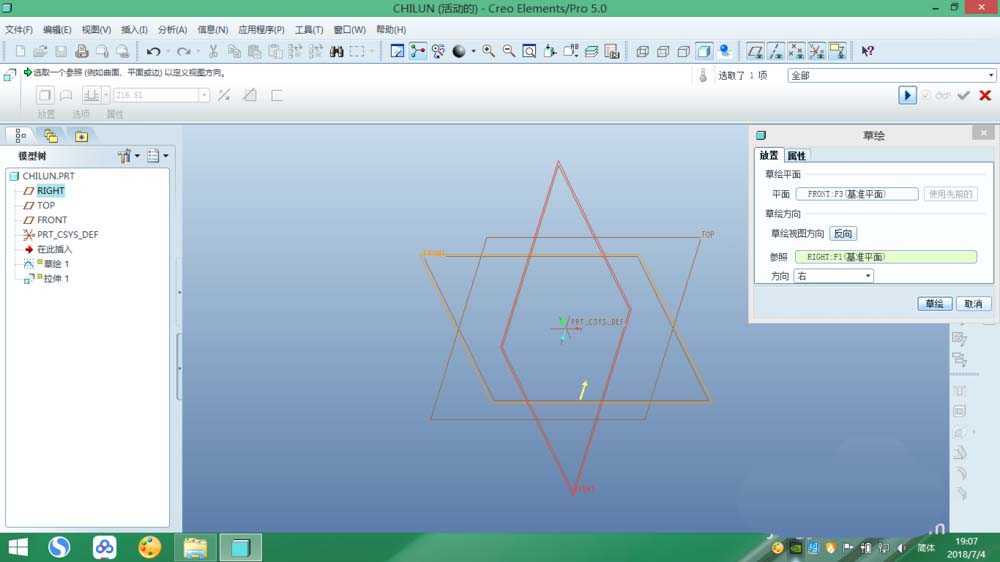

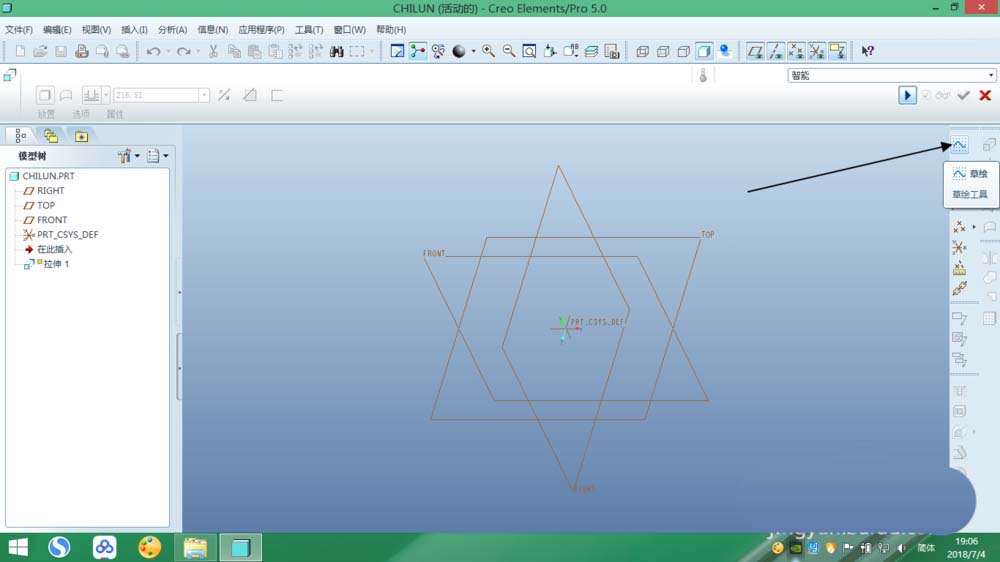

4、插入——拉伸，点击草绘，选择front平面
5、然后点击画圆命令，绘制一个直径为84的圆（注意：提前计算好齿顶圆直径），如下图，

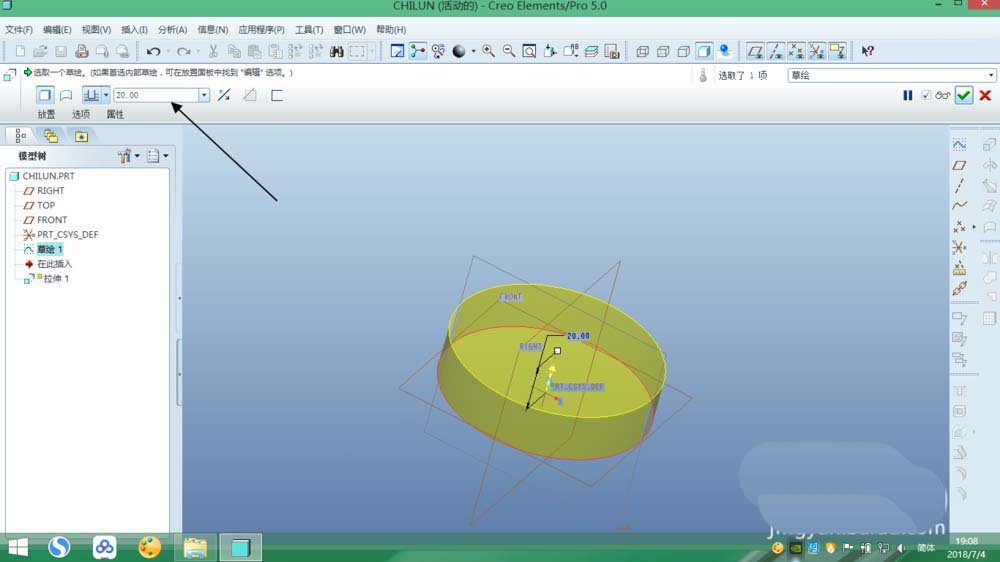

6、再点击右下方的√，而后在左上方的输入框输入拉伸长度20，其图如下：
7、点击草绘命令，随意绘制四个不同直径的圆，如下图

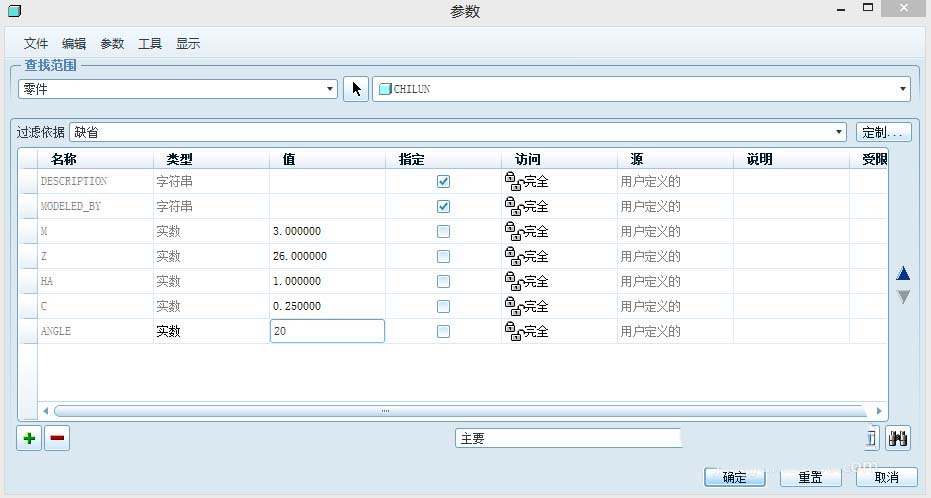

8、点击工具——参数，输入如下参数，如下图：

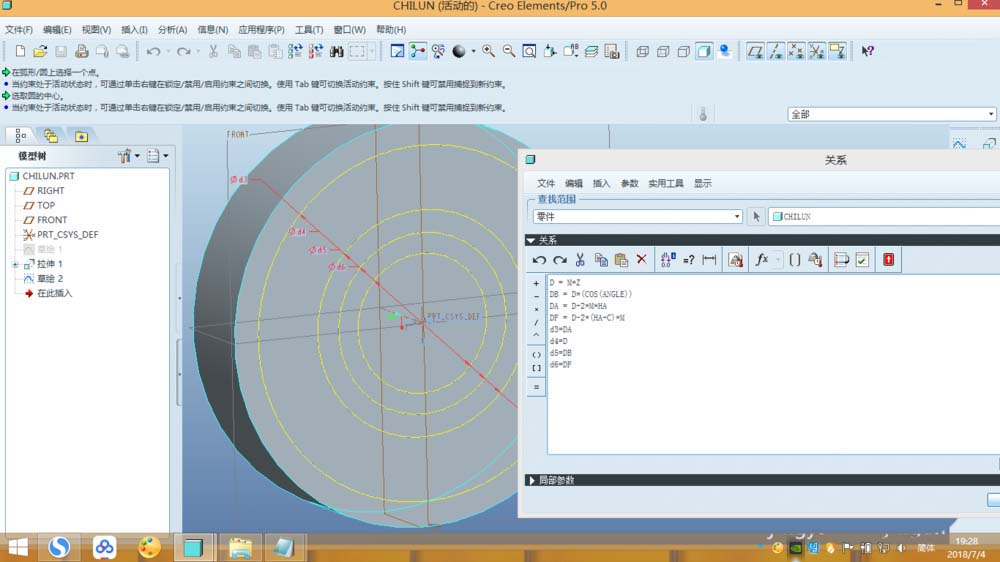

9、点击工具——关系，输入如下关系，输入完后点击确定
D = M*Z
DB = D*(COS(ANGLE))
DA = D+2*M*HA
DF = D-2*(HA+C)*M
D5=DA
D4=D
D3=DB
D2=DF

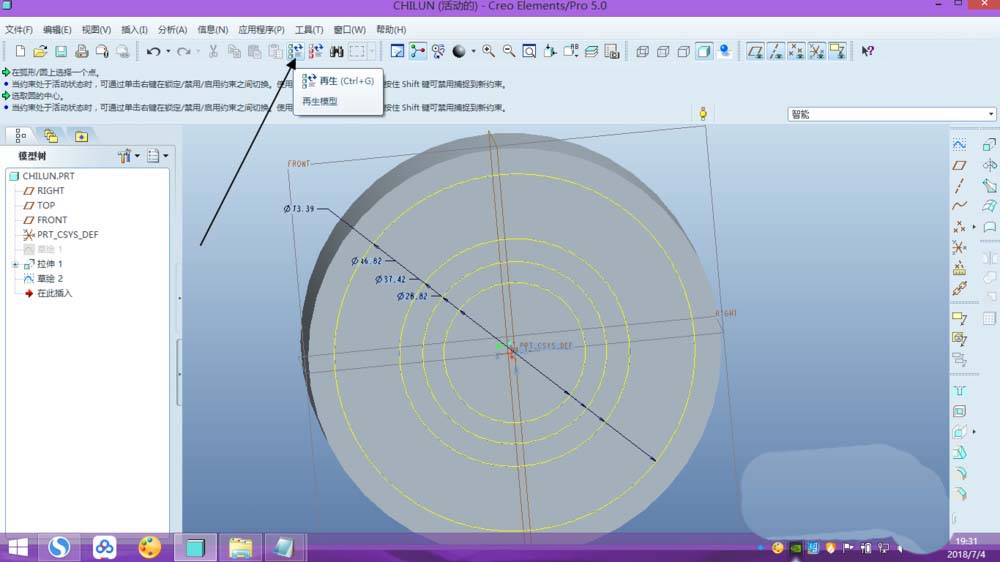

10、再点击再生，而后图如下：

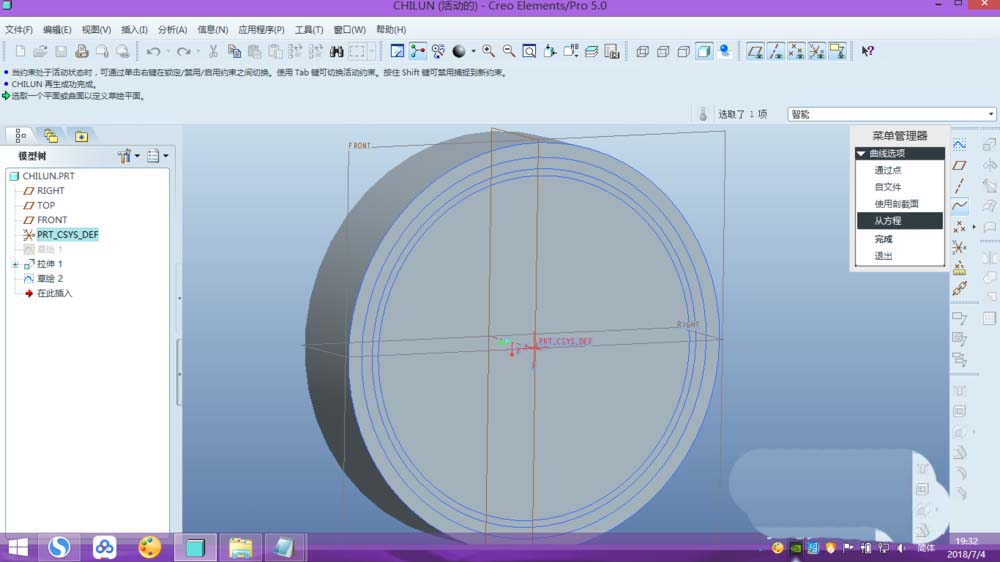

11、点击曲线——从方程，选择坐标，

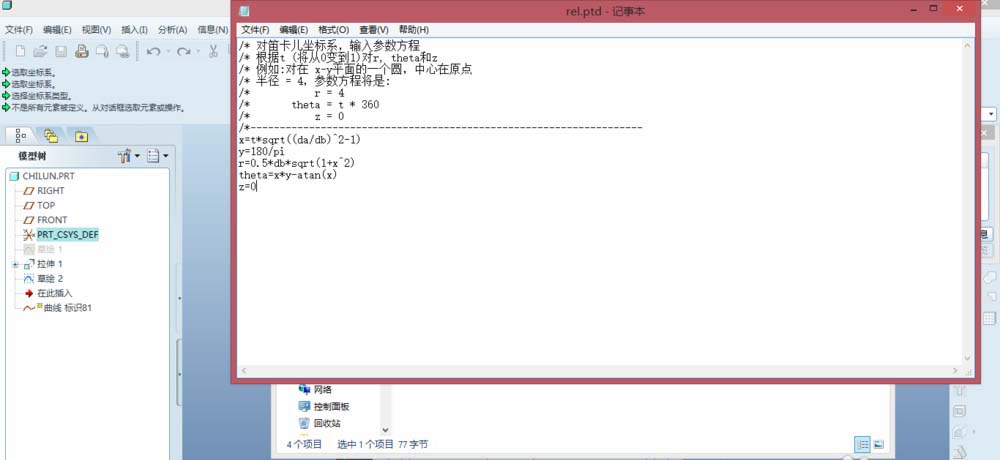

12、输入如下方程，再保存
x=t*sqrt((da/db)^2-1)
y=180/pi
r=0.5*db*sqrt(1+x^2)
theta=x*y-atan(x)
z=0

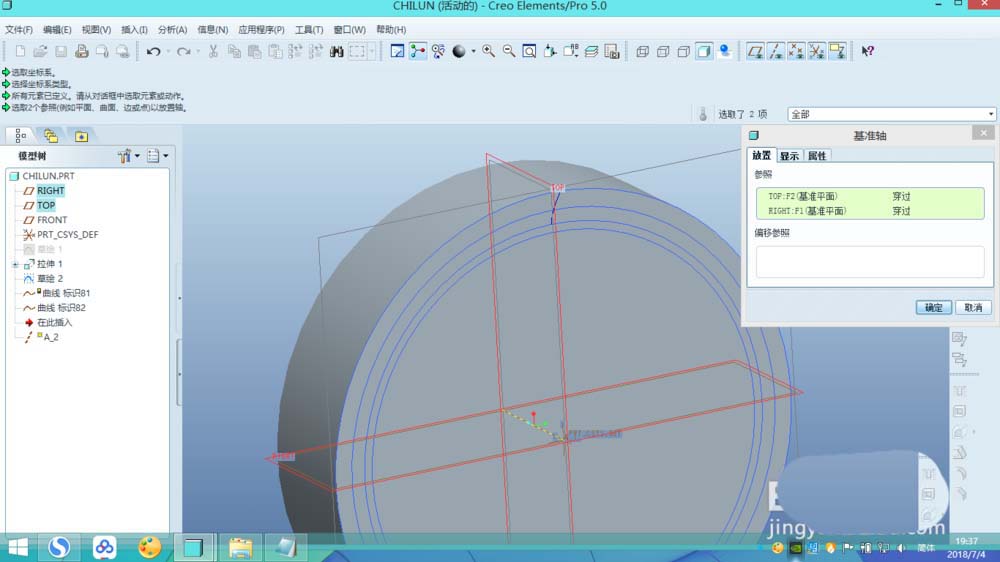

13、按住Ctrl键，选择top和right平面，再点击轴，就可以新建一条轴

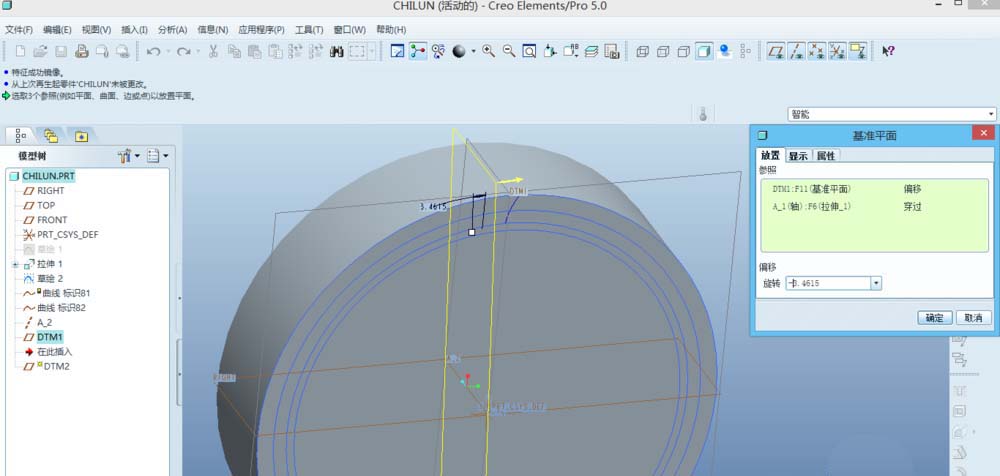

14、按住Ctrl键，选择top和新建的轴A-2，再点击平面，再输入-3.4615（注意：齿数不同，其值也不同，计算方法360/(z*4) ），点击确定，然后镜像，得到如下图：

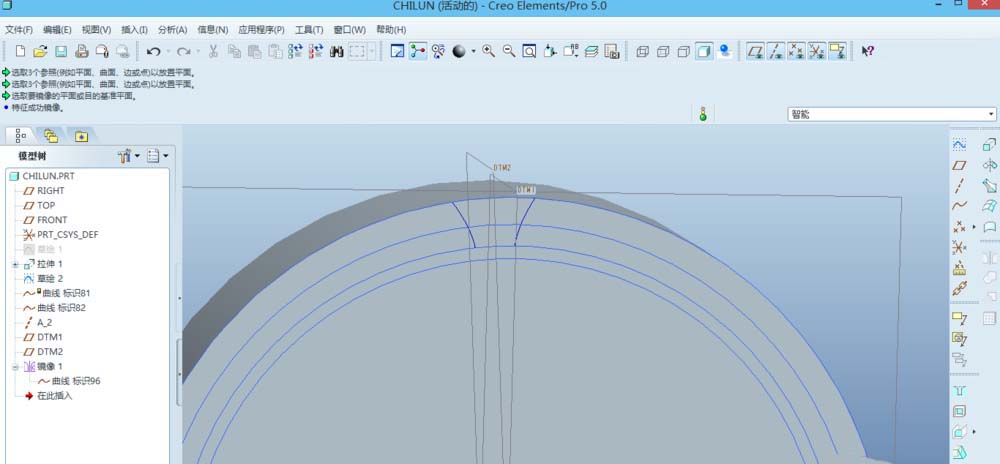

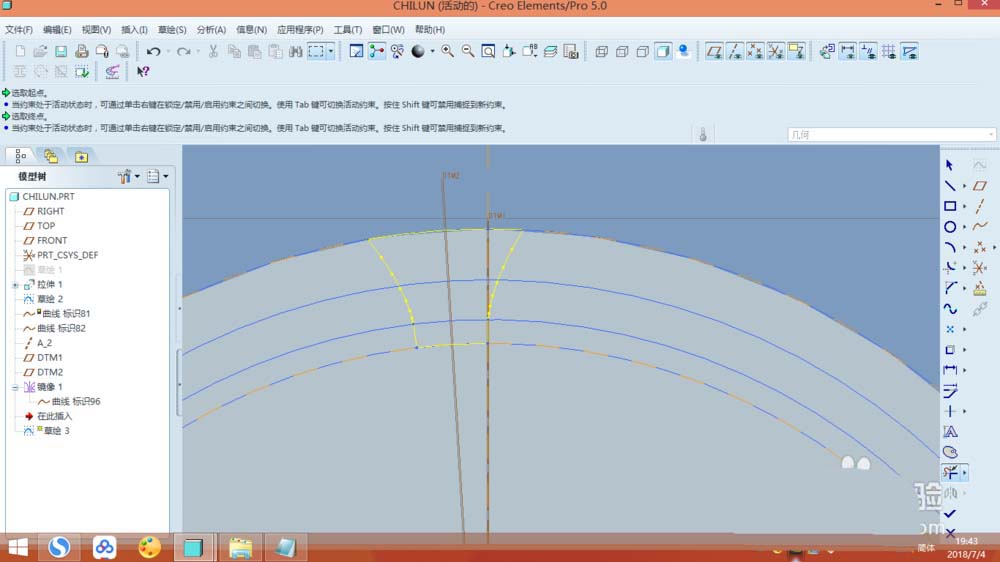

15、再草绘出如下齿形，点击右下方的√

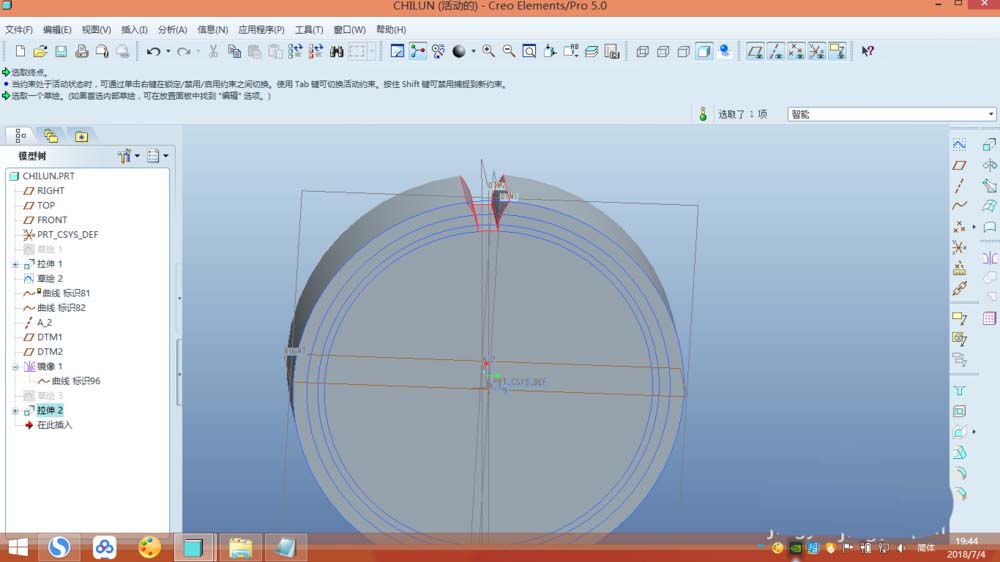

16、点击拉伸——除料后如图

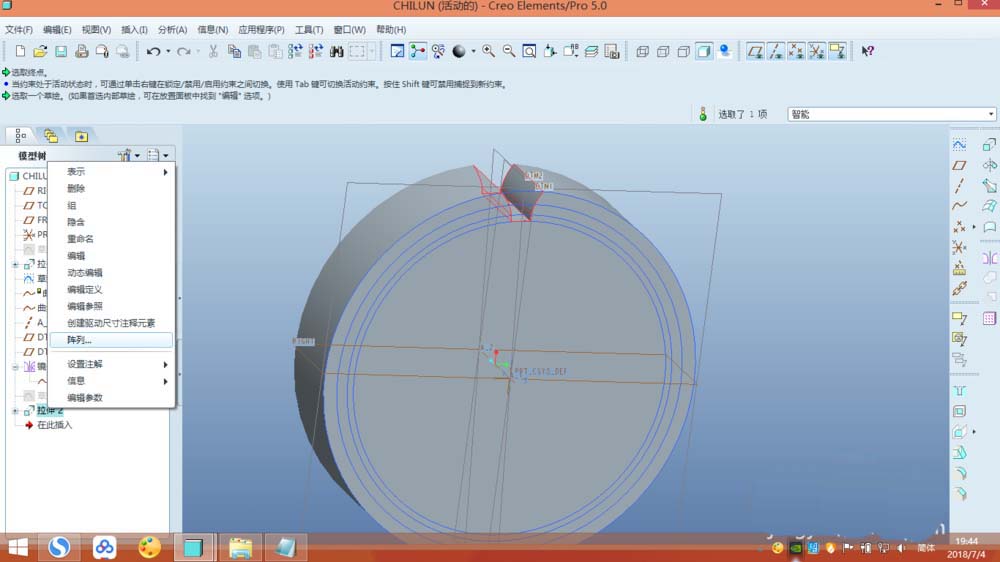

17、阵列

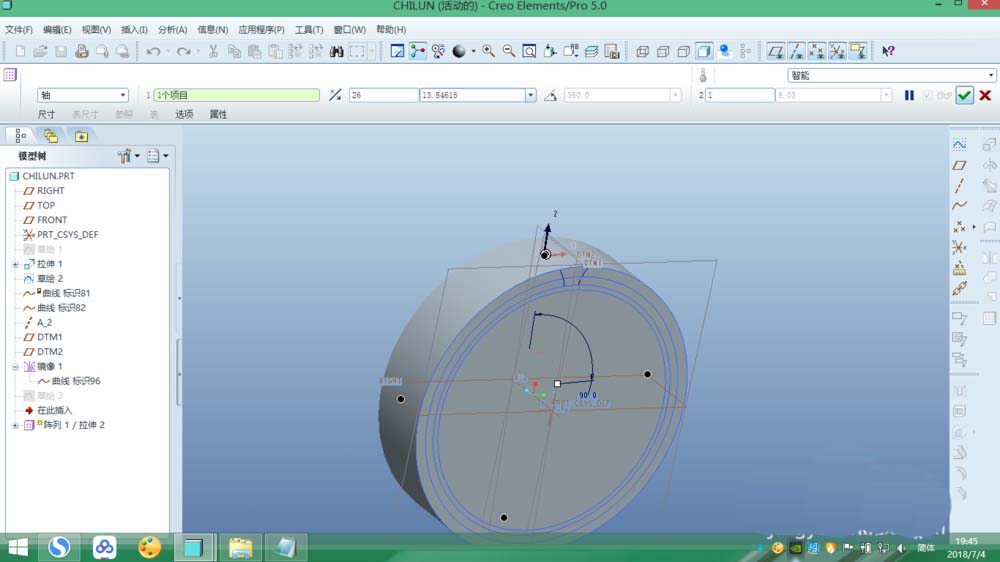

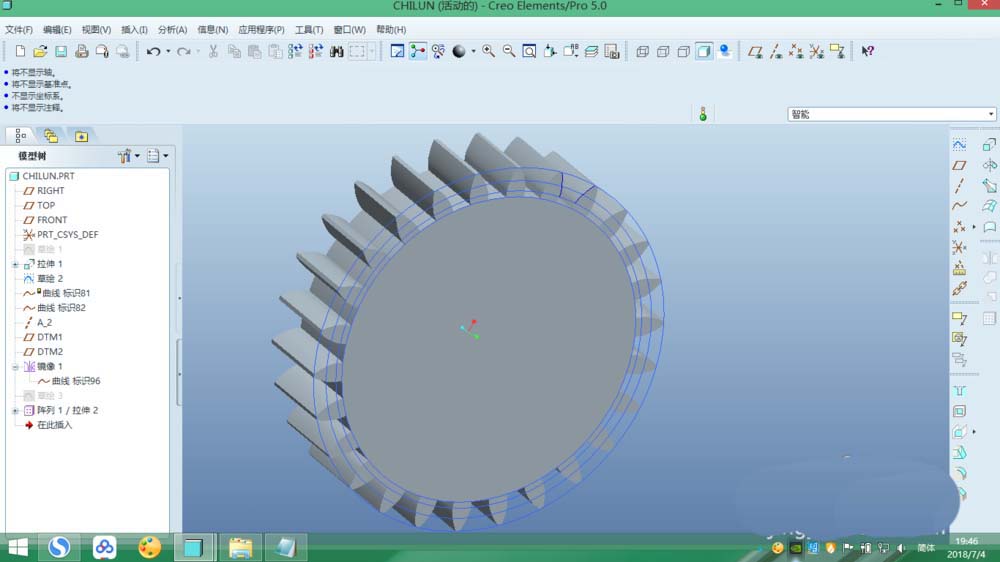

18、选择轴，点击轴A-2,再分别输入26, 13.8461（360/26）。点击确定。最终如下图：
以上就是proe参数建齿轮教程，希望大家喜欢，请继续关注脚本之家。
