UG10.0NX中想要建模钣金件，今天我们就来看看使用轮廓弯边命令建模的方法，请看下文详细介绍。

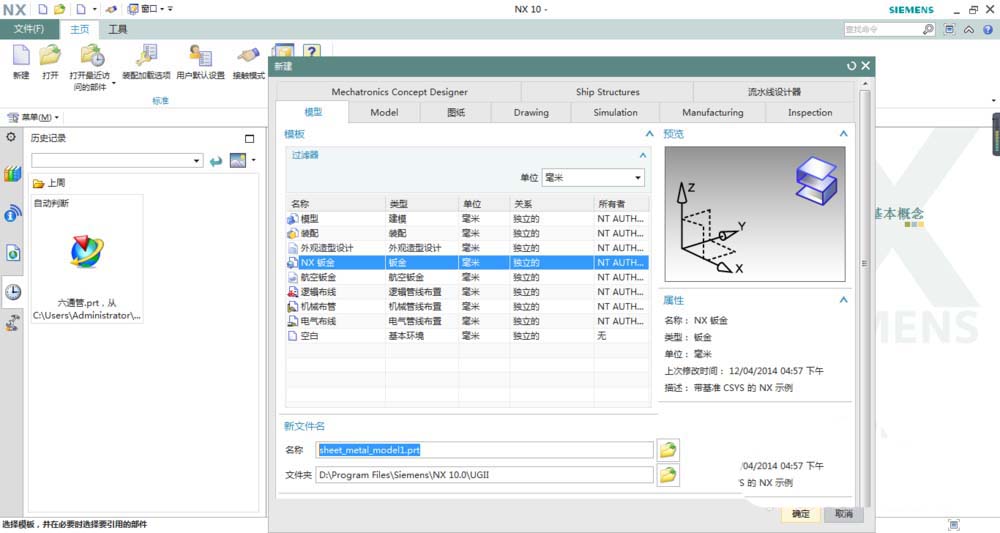

1、打开UG10.0软件，新建一个NX钣金文件。

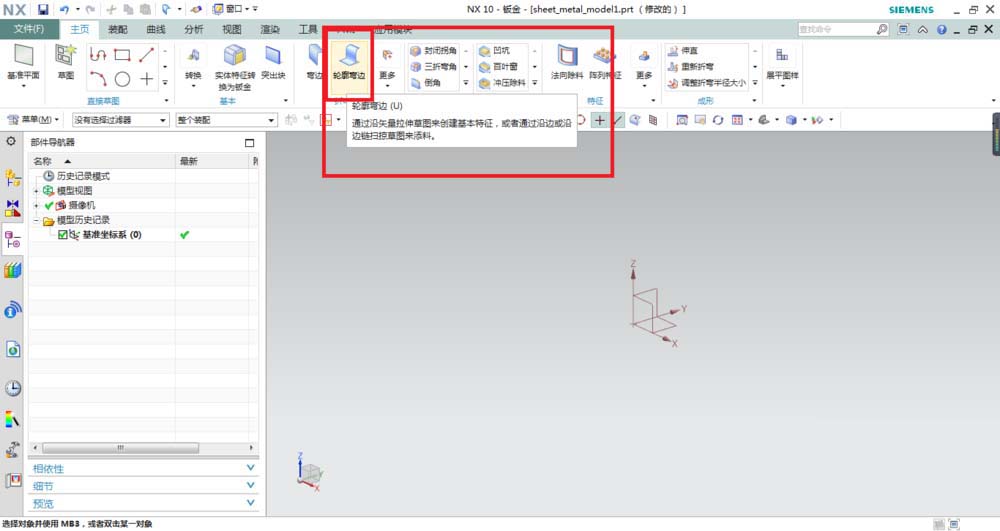

2、进入到钣金工作界面，在上面的工具栏中找到“轮廓弯边”命令图标点击它，或者执行【菜单】【插入】【折弯】【轮廓弯边】，都能激活这个命令。

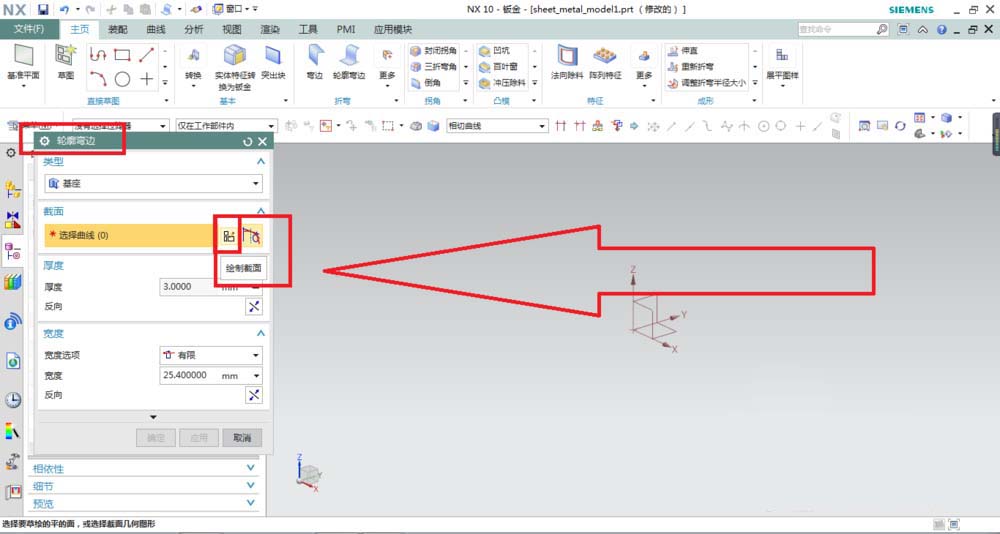

3、激活“轮廓弯边”命令之后，会弹出“轮廓弯边对话框”，见下图红色框选，点击对话框中“绘制截面”的图标。

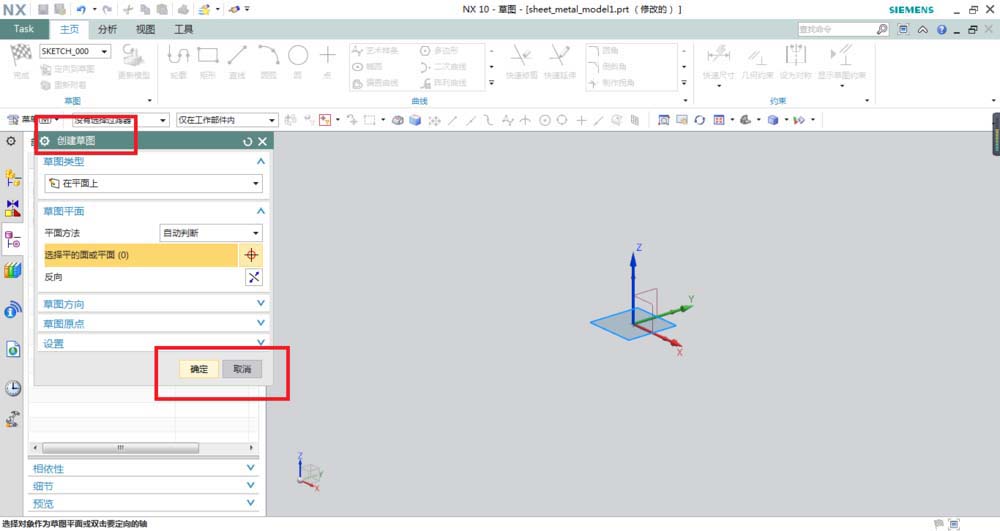

4、上一步点击“绘制截面”图标后，会出现下图所示的“创建草图”对话框，然后直接点击确定就可以了，因为草图平面选择默认。

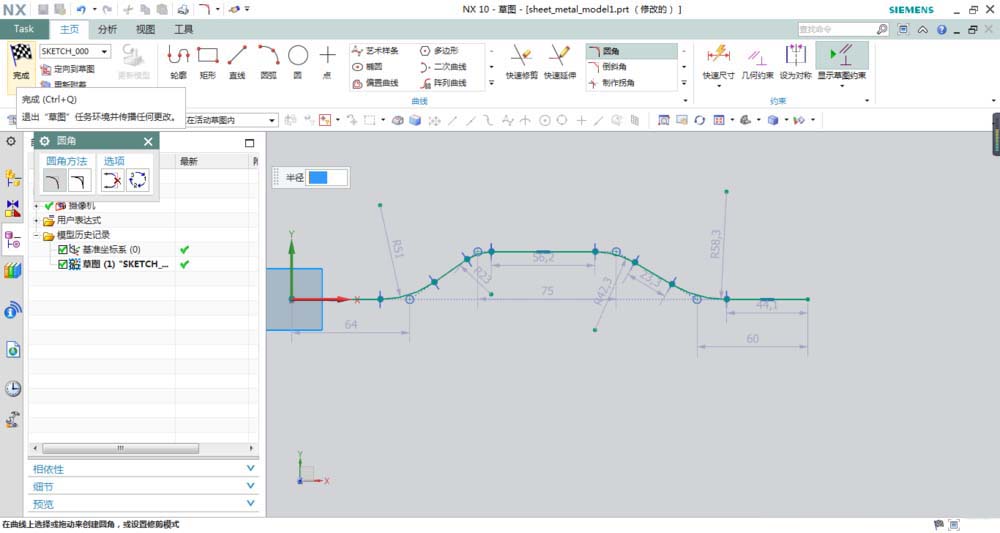

5、进入草图界面，按下图所示形状的线段，随手画一个，然后点击完成，退出草图界面，就可以了。
注意：这个线段就是“轮廓弯边”的截面，这个截面必须是一个开环

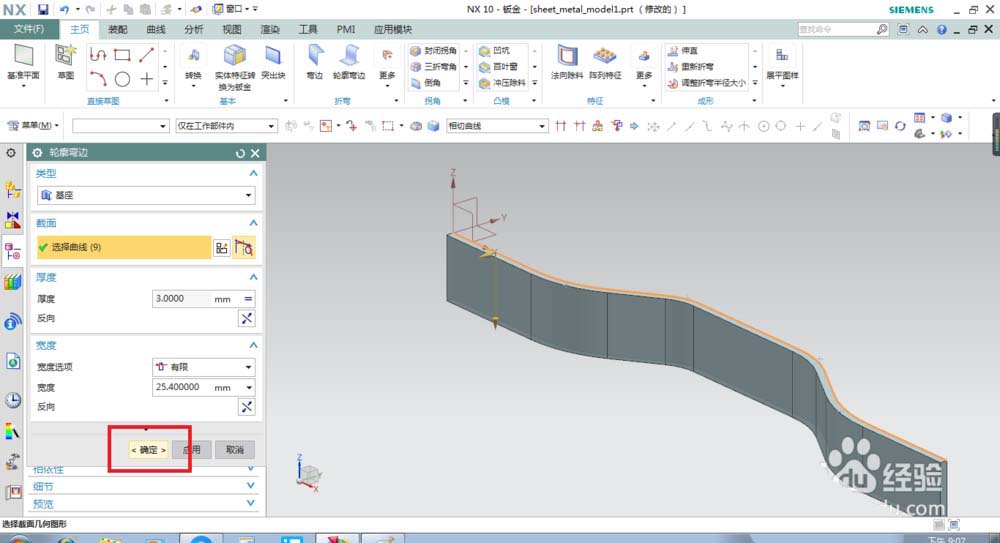

6、退出草图界面，就自动回到了轮廓弯边的对话框，在这里我们可以看到它的类型是基座，我们可以设置的参数只有厚度和宽度，为了偷懒，笔者一切参数都选择默认，所以这里我们可以直接点击“确定”

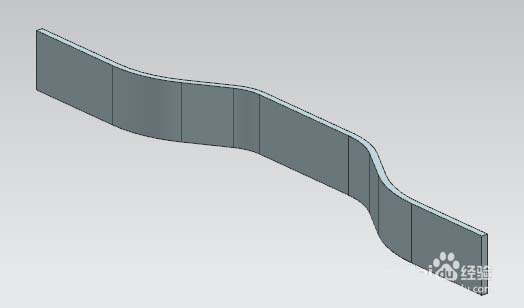

7、完成以上步骤，这个“轮廓弯边”命令就造出了一个钣金件。
