ProE中想要建模零件，该怎么绘制下落的曲线模型恩？下面我们就来看看详细的教程。

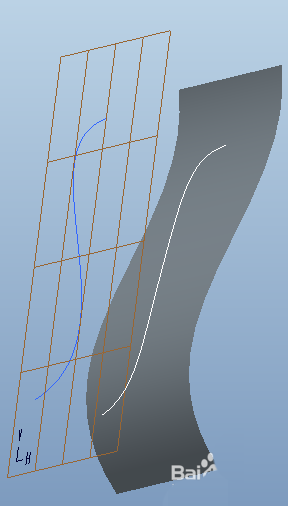

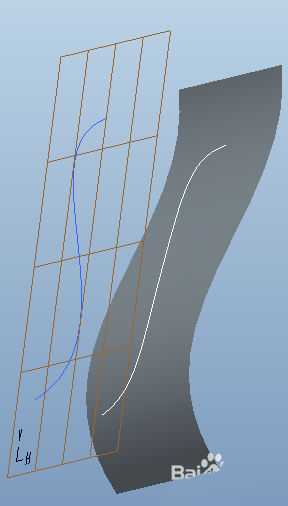

1、打开Pro/E，新建零件，先拉伸一个曲面、绘制一条曲线备用。

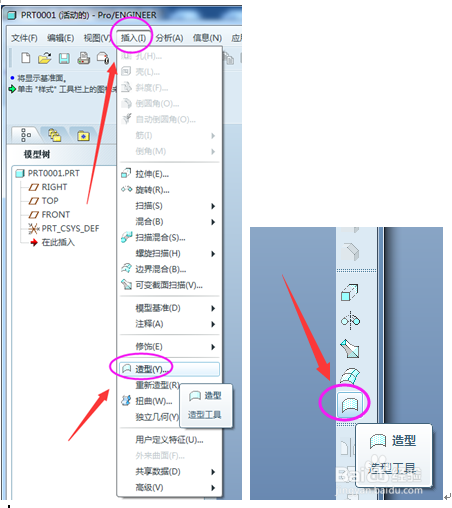

2、进入造型模块，有两种方法：一是依次点击“插入”-“造型”；二是点击工具栏的“造型”按钮。如下图所示。

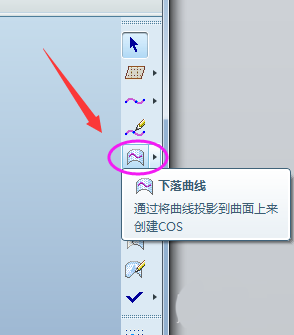

3、进入“造型”界面后，点击工具栏的“下落曲线”按钮，如下图所示。

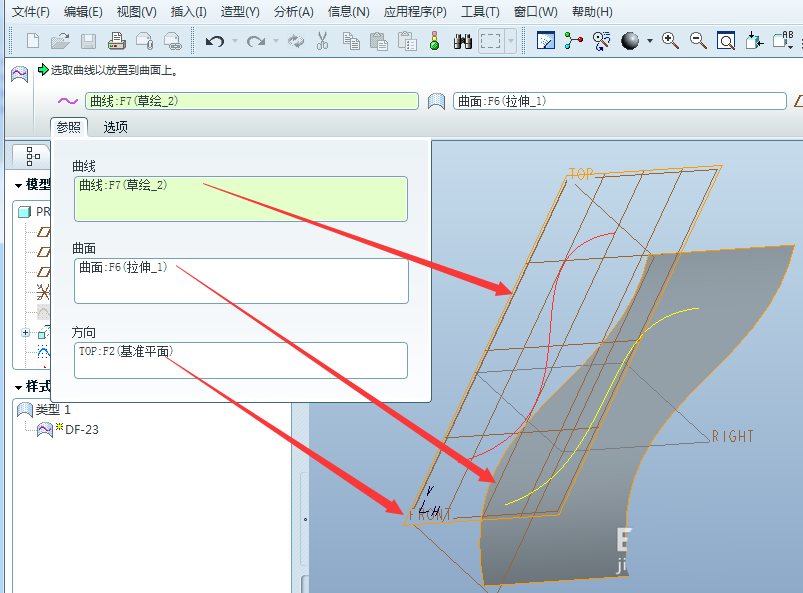

4、弹出的“下落曲线”操控面板如下所示，点击“参照”，选择曲线、曲面和方向，视图中会有预览效果。

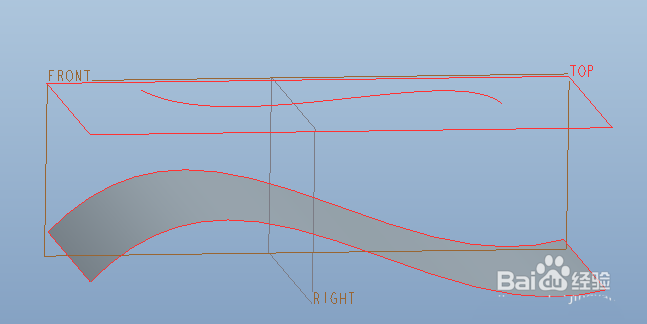

5、绘制好的下落曲线如下所示。

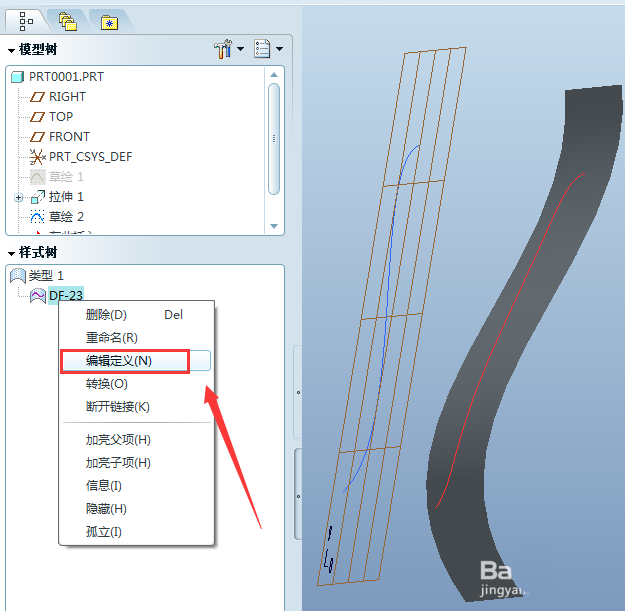

6、右键点击该类型，弹出列表选择“编辑定义”，可弹出操控面板，对该下落曲线进行重新定义。
以上就是proe绘制下落曲线模型的教程，希望大家喜欢，请继续关注脚本之家。
