UG12.0制作三维模型很简单，今天我们就来看看使用ug建模倾斜支架零件的教程。

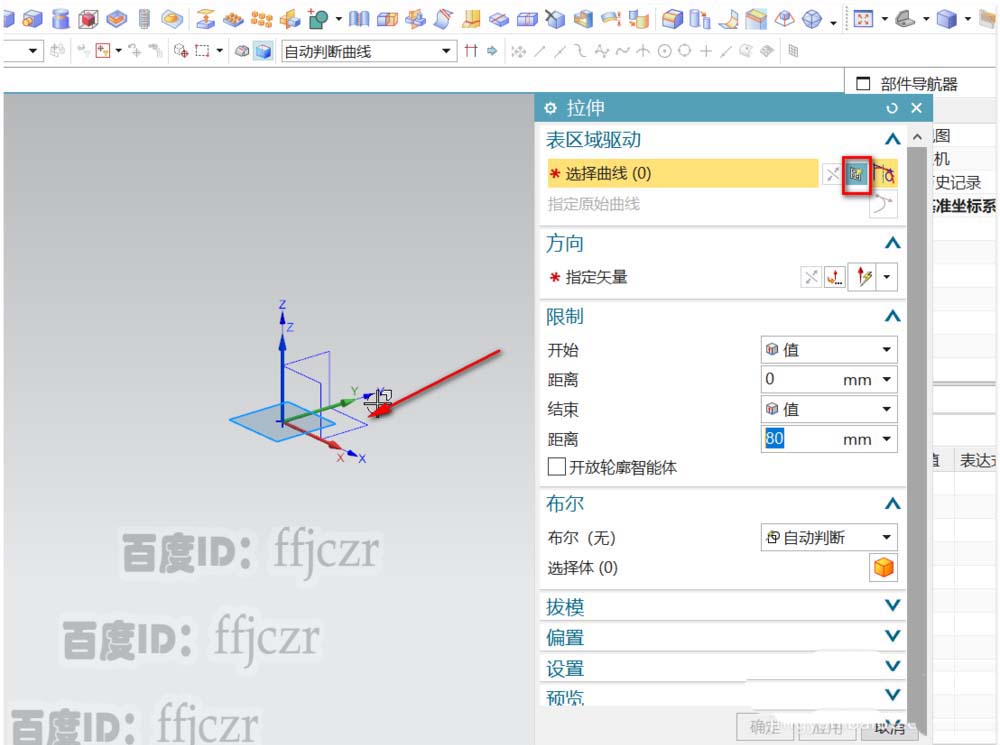

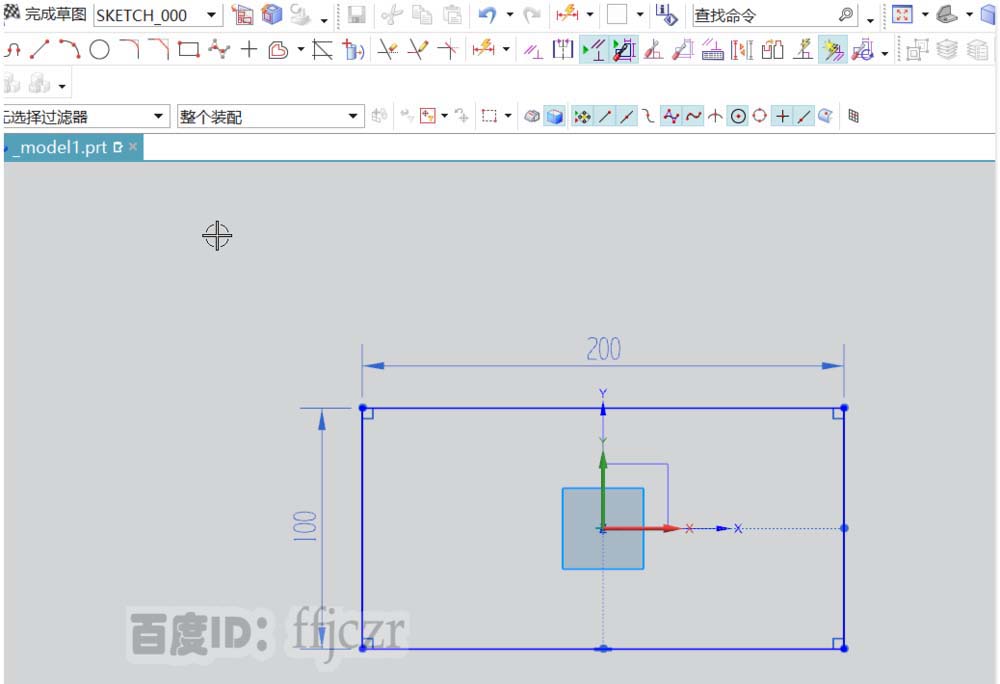

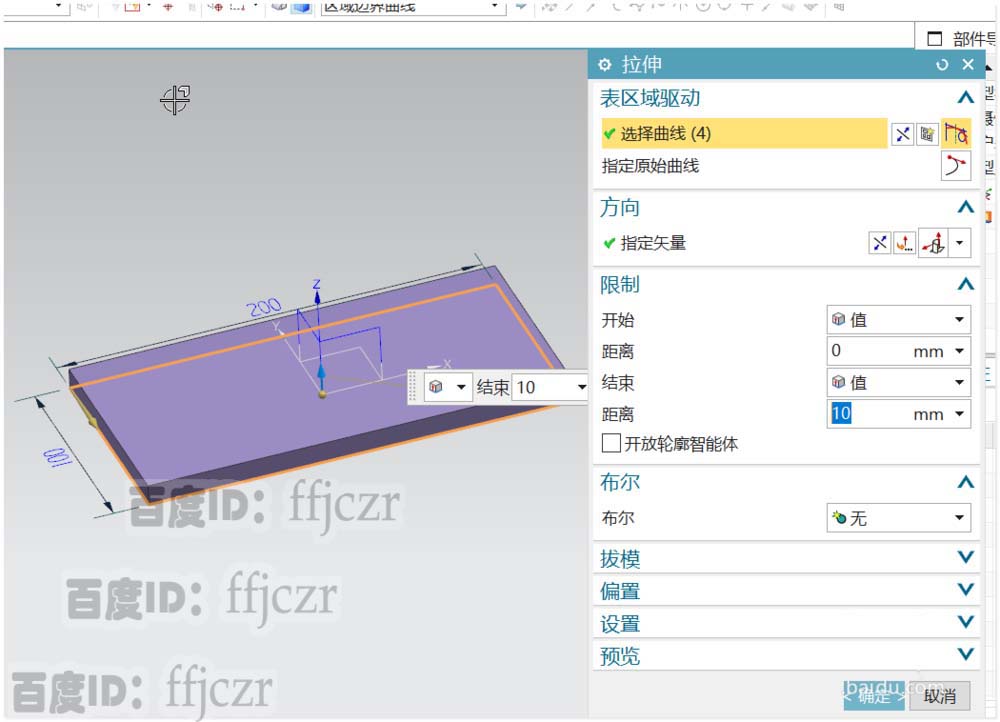

1、首先，创建底座。选用拉伸命令，直接采用拉伸中的草图绘制截面线，以XY为草绘平面。绘出一个200*100的长方形，这就是底座的截面了。完成底座的截面绘制后，在拉伸对话框中；修改拉伸高度为10.得到底座的模型。

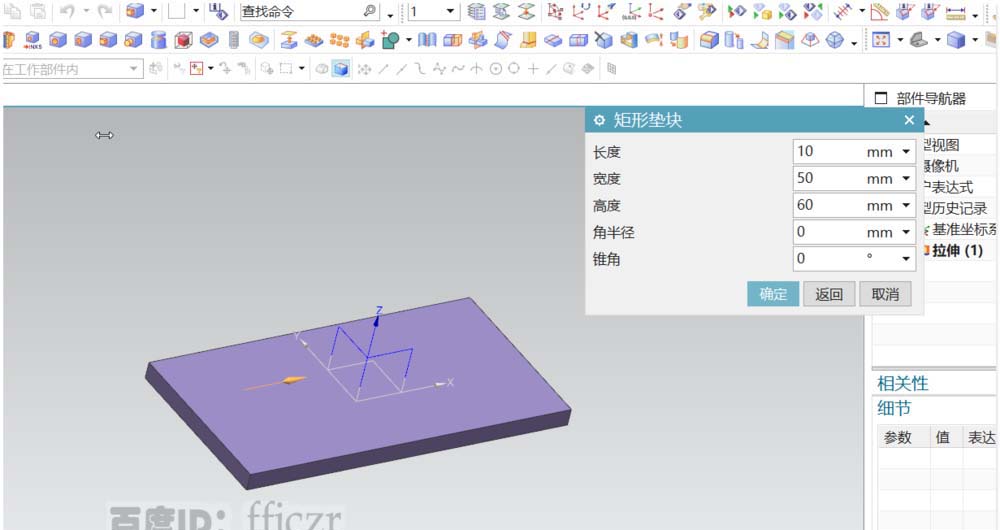

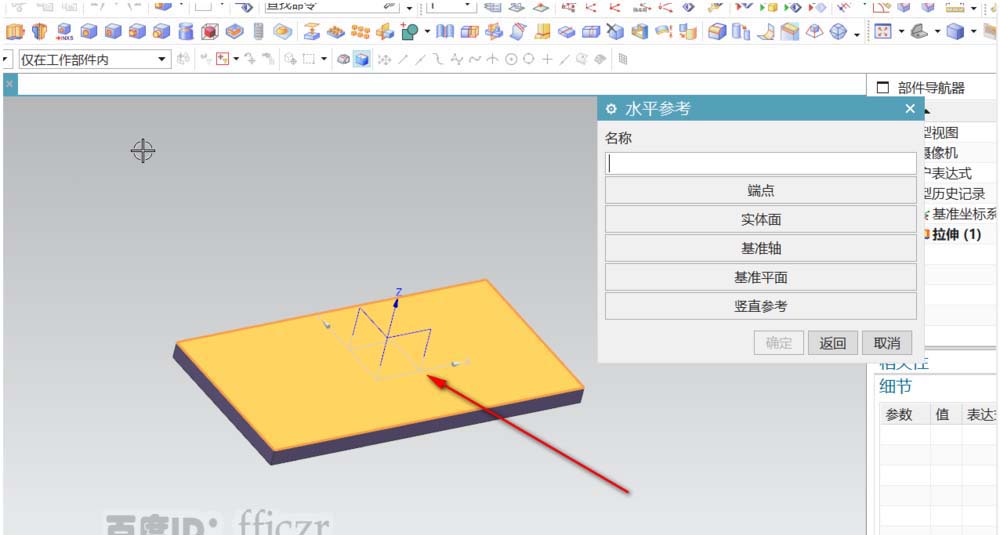

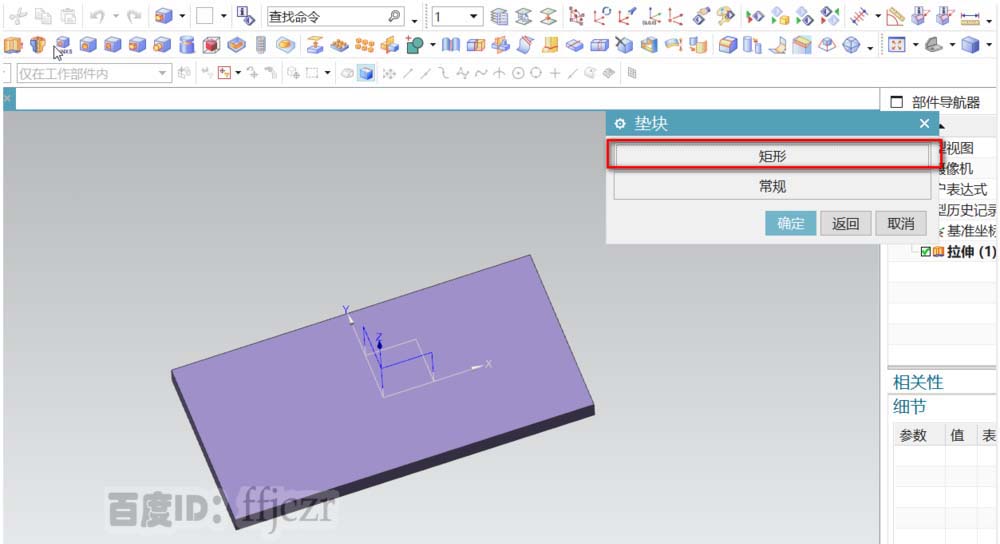

2、选用垫块命令，选择底座的上表面为放置平面，垫块的参数：长为10，宽为50，高为60。

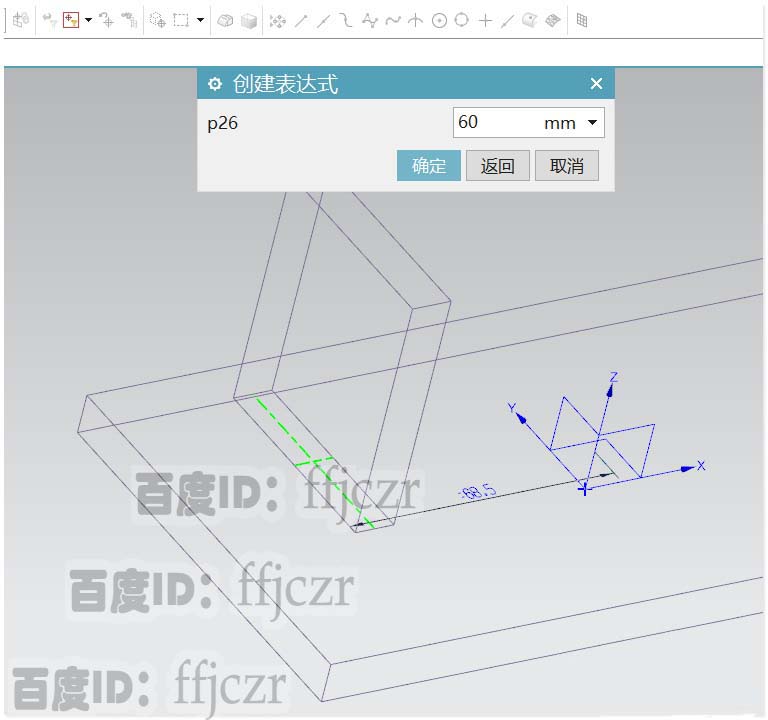

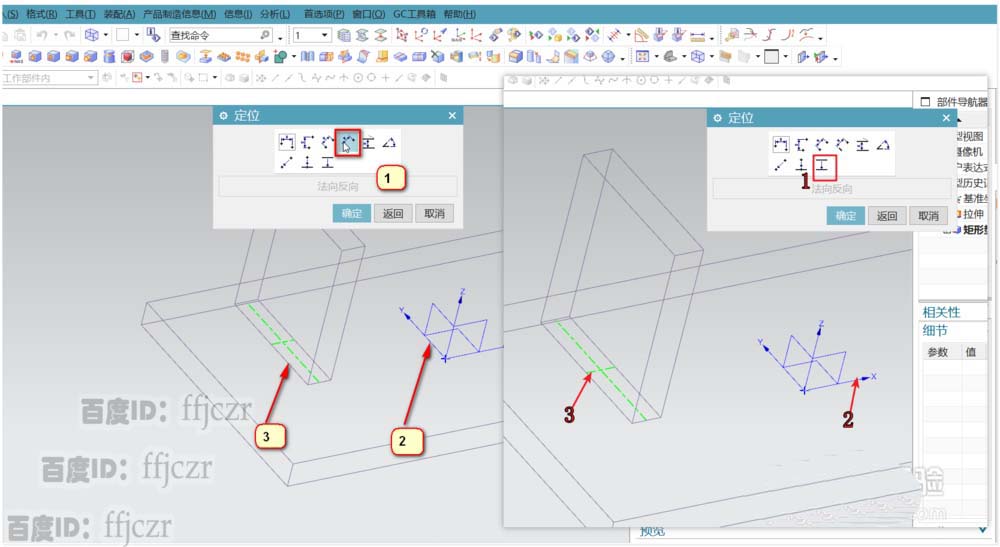

3、垫块的定位，可参照所给的图。用线到线和垂直距离为60的方式来对垫块进行定位。

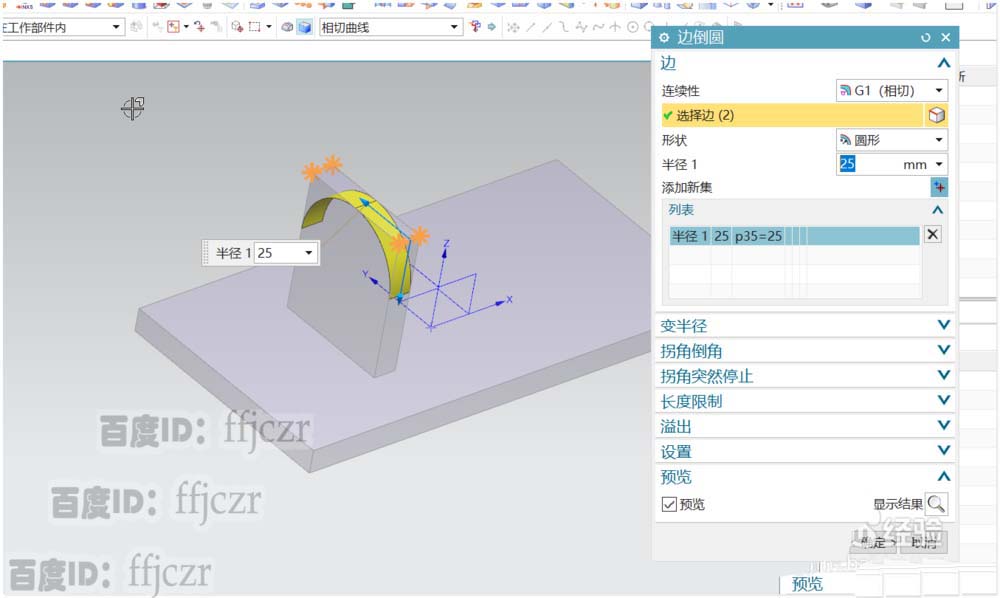

4、对垫块顶端进行倒圆角，半径为25。

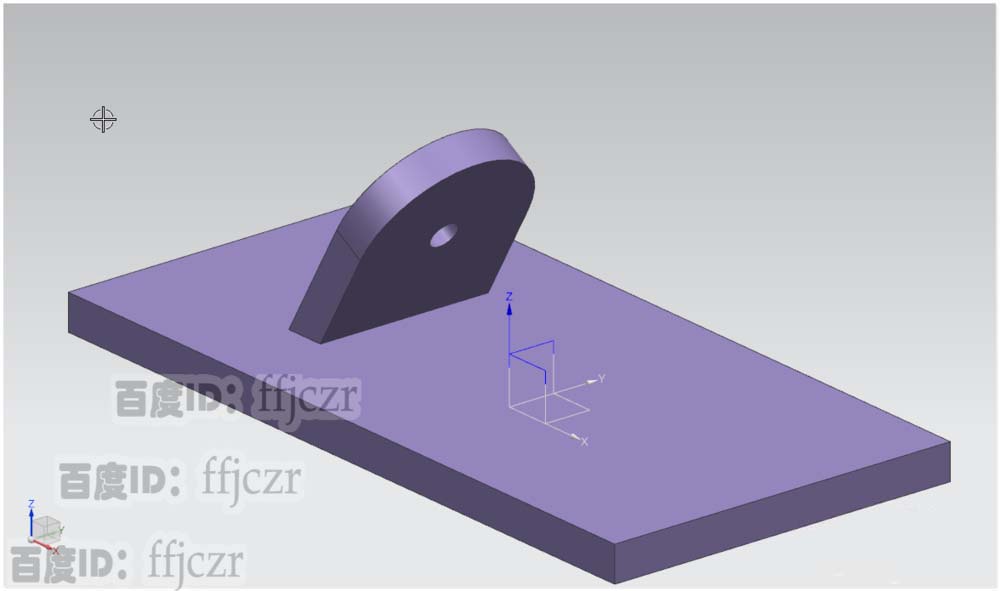

5、利用倒角的圆心，开直径为8的通孔。

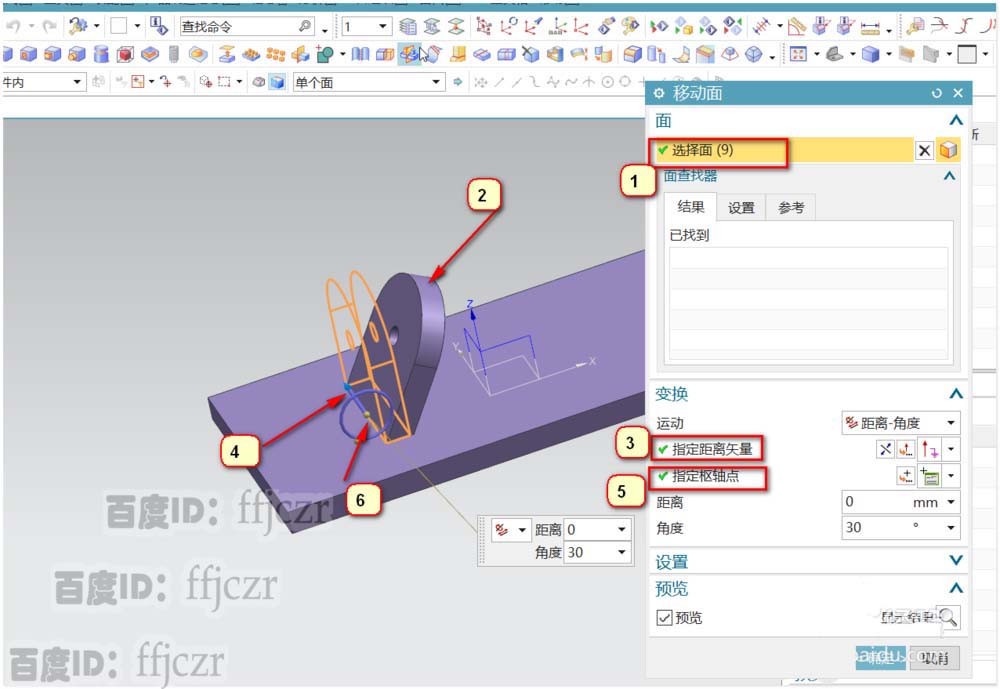

6、选用同步建模的移动面命令；选择要移动的面时，要全部选中垫块；矢量方向为Y轴，定轴点为垫块与底座相交的角点，如图所示。移动的距离为0，角度为30.确定后即可得到一个用同步建模工具形成的倾斜支架。
以上就是UG12.0建模三维倾斜支架零件的教程，希望大家喜欢，请继续关注脚本之家。
