ug模型中想要雕刻文字，该怎么刻字呢？今天我们就来看看ug模型表面刻字的教程。
1、这是一个指环模型，如果想要在内表面上加上文字，怎么做？首先，调出文字工具；点开菜单栏的插入，找到曲线，展开，列表中的文本。

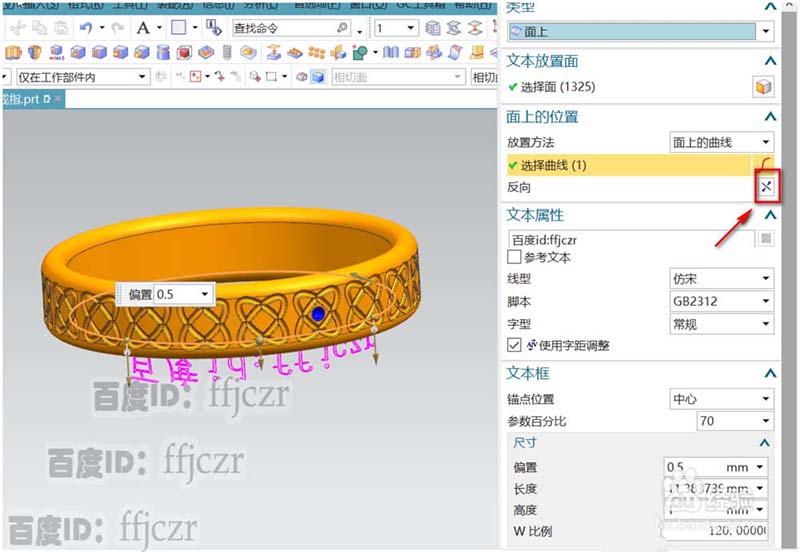

2、在弹出的对话框类型中选择"面上"（因为这次的文本是在曲面上的）。按照对话框的提示，选择好相应的选项。在文本属性中加入要写的文本。可以看到要定的文本方向相反了，可以点反向。修正文本的方向。

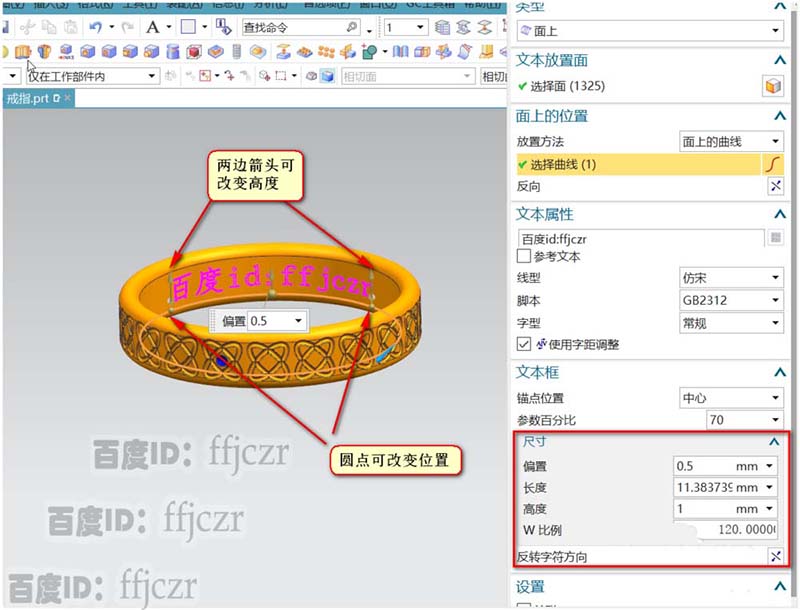

3、文字是显示在内表面上了，但文字的大小及位置是不对的。可以通过对话框中的文本框选项进行修改。也可以直接在文本上面的箭头及圆点上进行调整。

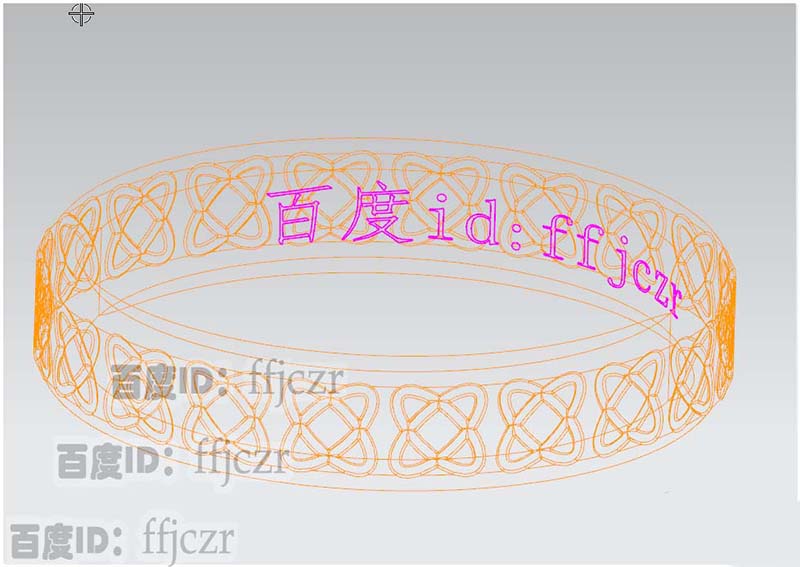

4、从线框图中看出，所加的文字是以曲线的形式出现的。那怎样让模型表面上有文字的造型呢？就是像刻上去的那种文字。

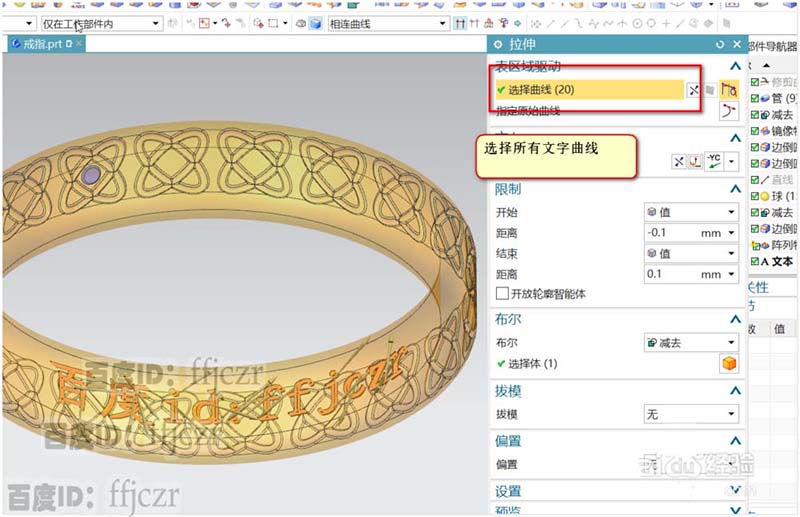

5、由文字的显示方式为曲线可知，只要给文字添加一个拉伸进行布尔求差，就可以得到想要的效果了。选用拉伸命令，选择所有的文本对象。根据情况设定拉伸的高度。

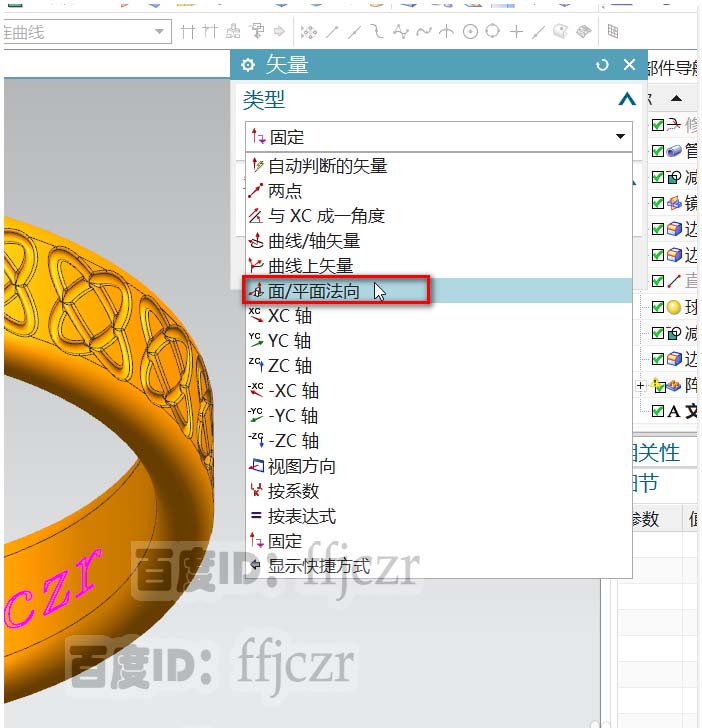

6、在曲面上拉伸有一点要选好，就是矢量类型。要想得到真实的造型效果，矢量类型就要选“平/ 平面法向”来确定矢量方向；选用这个类型后就点选文字所在的面，即可生成与面相垂直的矢量来。

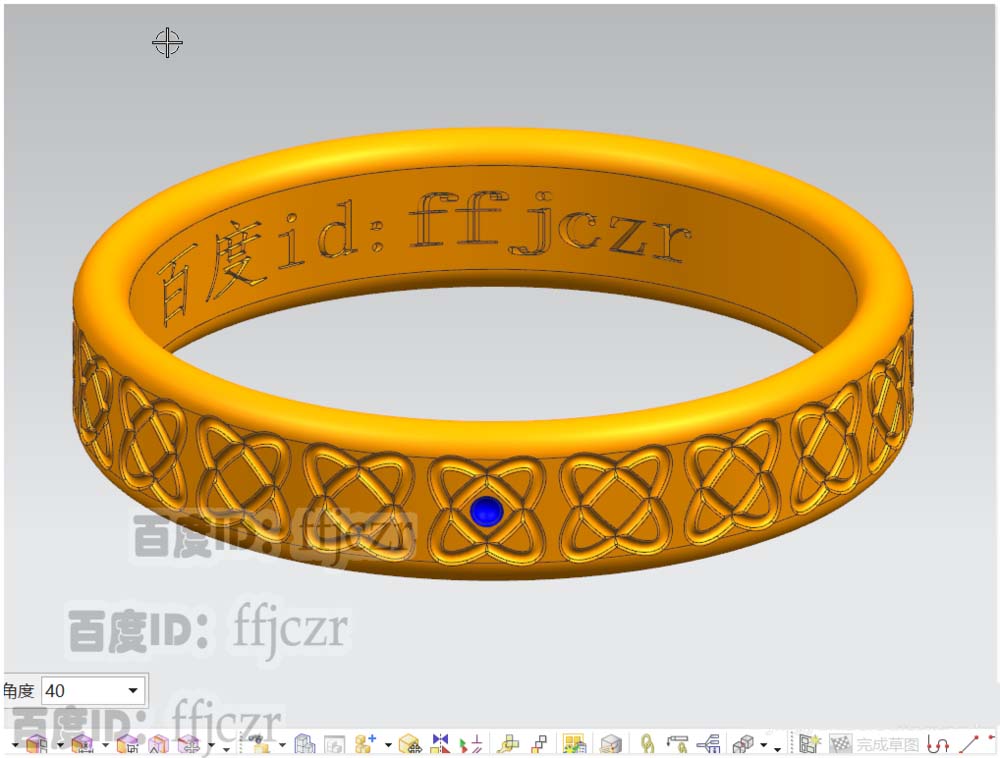

以上就是ug模型表面添加文字的教程，希望大家喜欢，请继续关注脚本之家。
