solidworks中想要对对异型孔定位打孔，该怎么实现呢？异型孔的定位主要用绘制辅助草图的方式来解决，下面我们就来看看详细的教程。

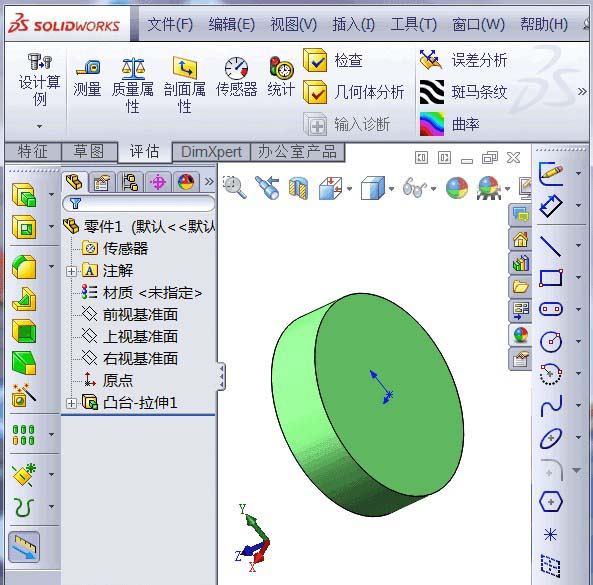

1、要打孔的模型已经建立好了，（这里重点介绍打异型孔的时候如何定位），建好的模型如图所示。

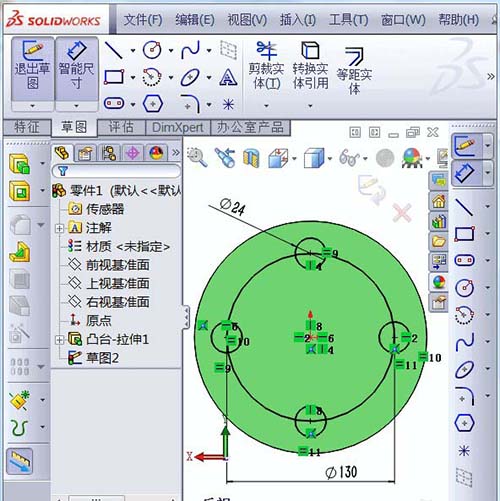

2、在打异型孔之前，需要对孔的位置进行定位。一般采取先绘制一个辅助草图来定位异型孔的中心，绘制草图，如图所示

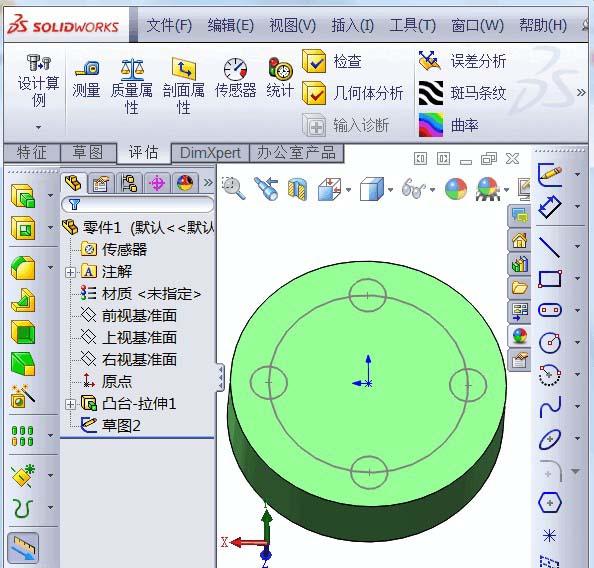

3、退出草图，定位异型孔孔中心的位置就知道了，如图所示

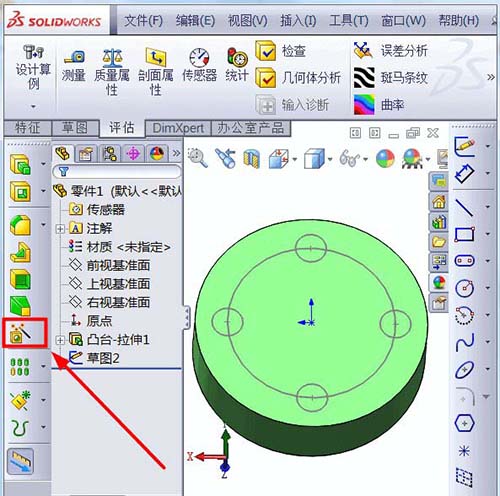

4、点击异型孔向导，如图所示

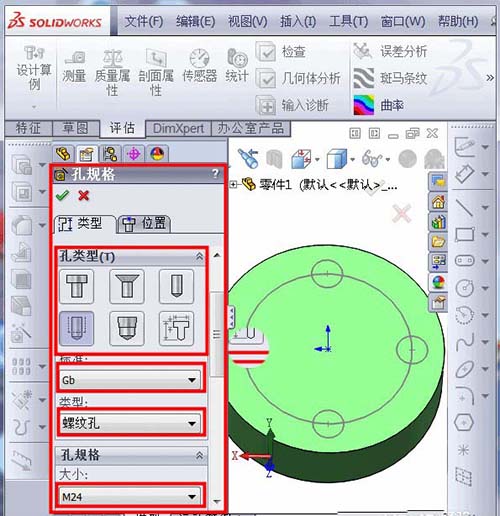

5、打开异型孔对话框，选择类型，标准，孔规格，如图所示

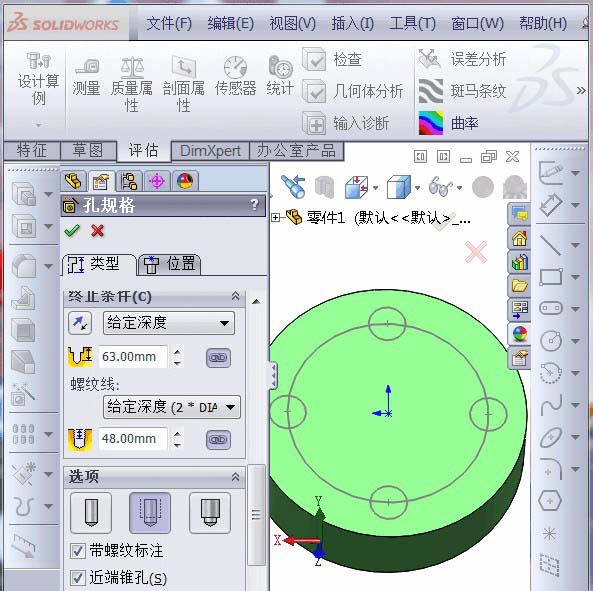

6、在输入，孔和螺纹等具体参数，如图所示

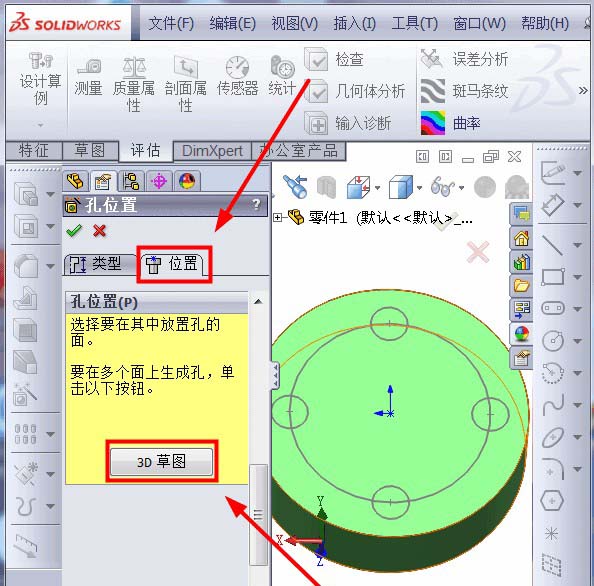

7、点击“位置”，点击“3D草图”，如图所示

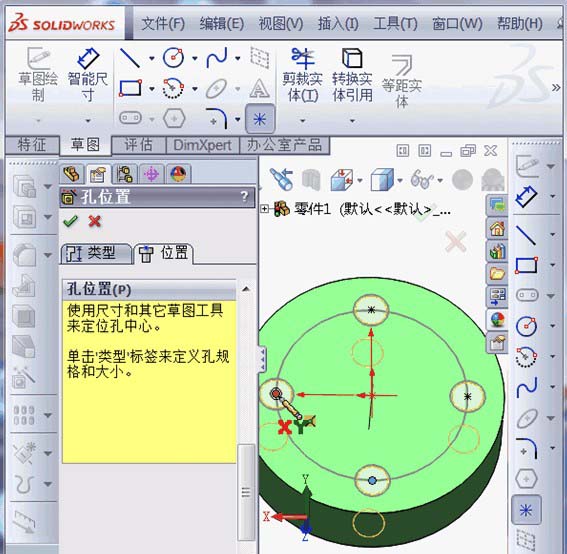

8、鼠标在四个圆心处点击，打M24的螺纹孔，如图所示
9、打勾确定，异型孔就出现了，如图所示

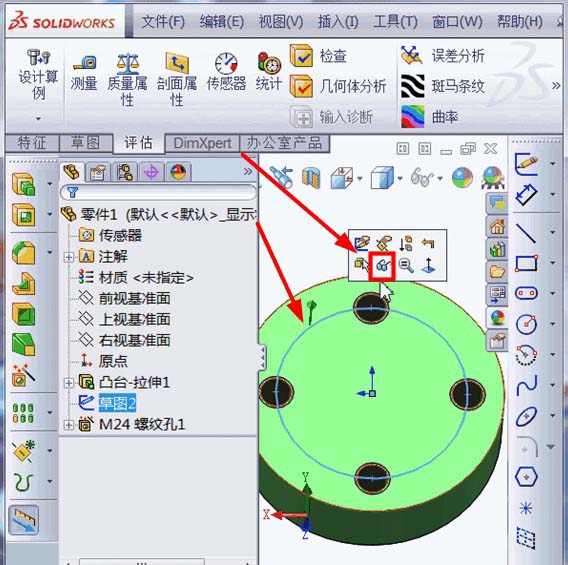

10、点击定位草图，将定位草图隐藏，异型孔绘制完成，如图所示

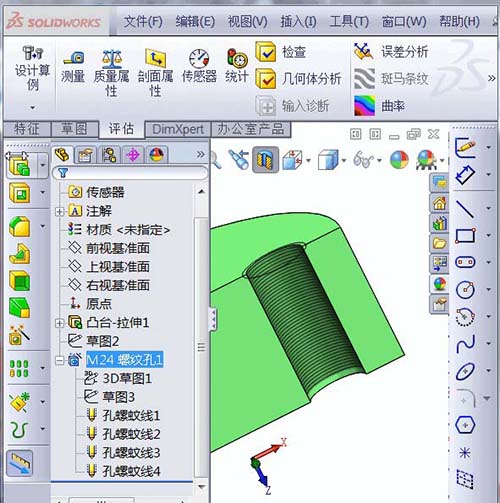

11、剖切零件，查看M24的螺纹，如图所示
以上就是solidworks异型孔怎定位教程，希望大家喜欢，请继续关注脚本之家。
