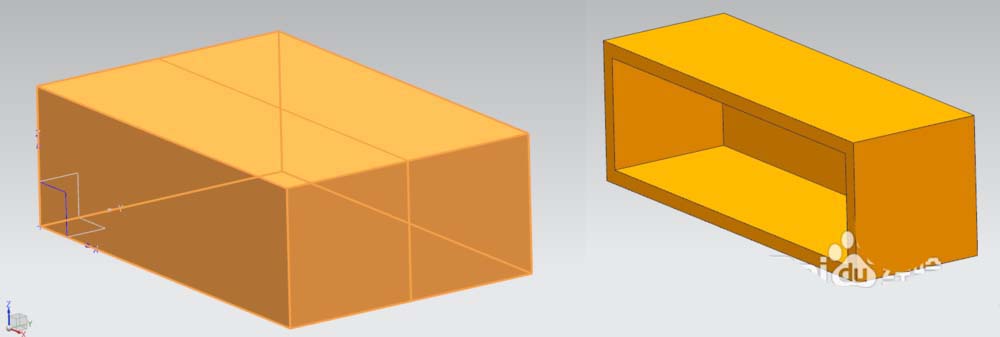

今天我们就来介绍UG10.0修剪体命令的使用方法，下图中的左边实体没有修剪的内部抽壳实体，下图中的右边实体是从中间修剪开的实体，这两幅图对比更明显，下面我们就来看看详细的教程。
1、打开UG10.0软件，新建一个模型文件，【菜单】-【插入】-【设计特征】-【长方体】

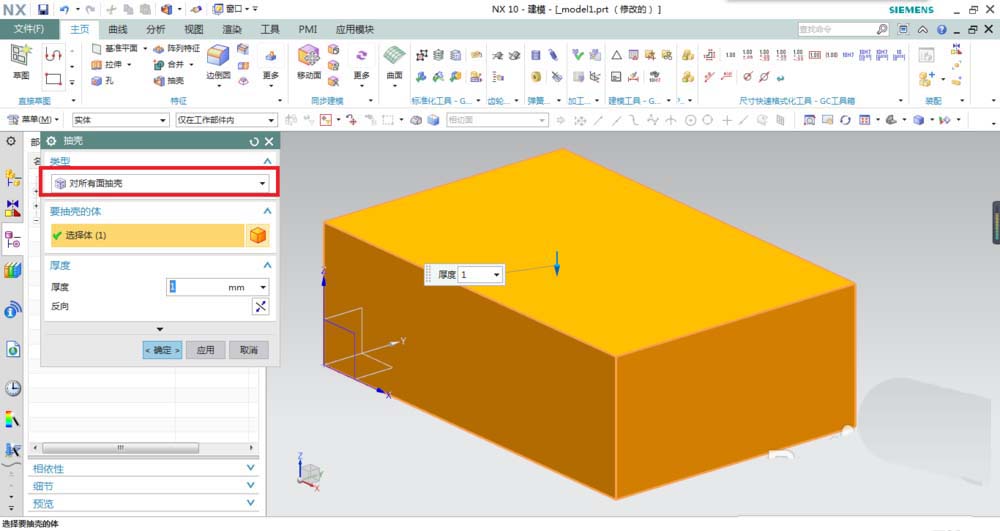

2、激活抽壳命令，抽壳类型改为“对所有面抽壳”，其他默认。

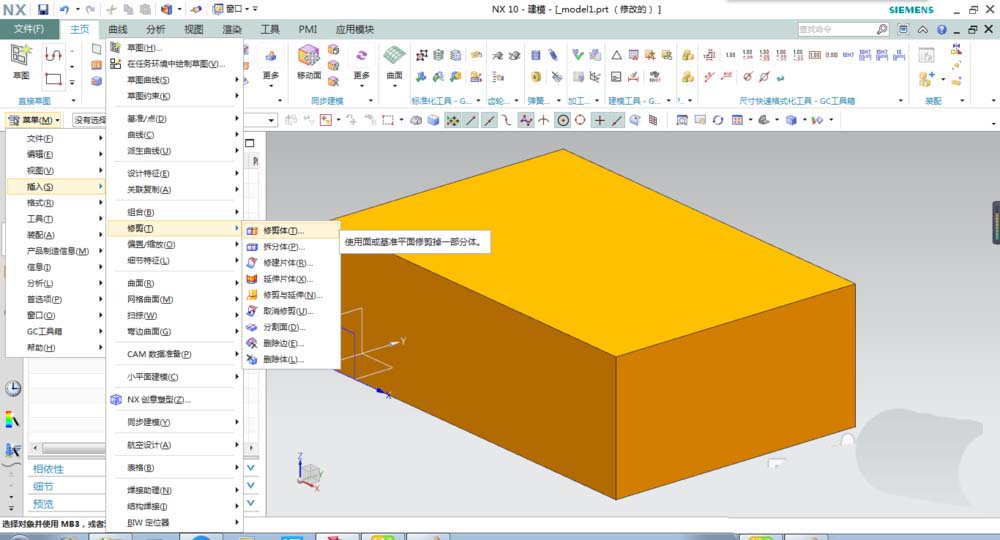

3、激活修剪体命令。激活方式：执行【菜单】-【插入】-【修剪】-【修剪体】

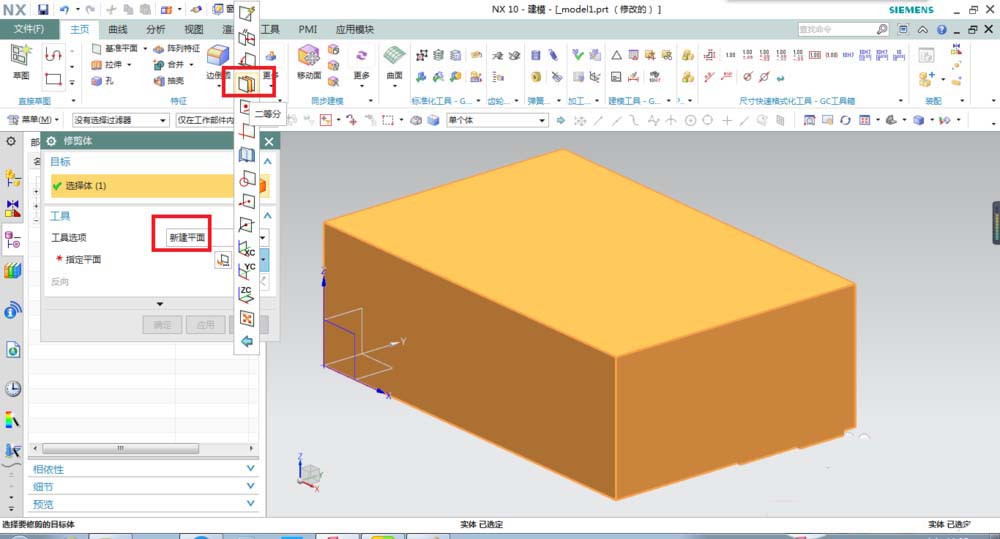

4、目标选择体不用多说，选择长方体。工具选项改为新建平面，指定平面的方式改为二等分。

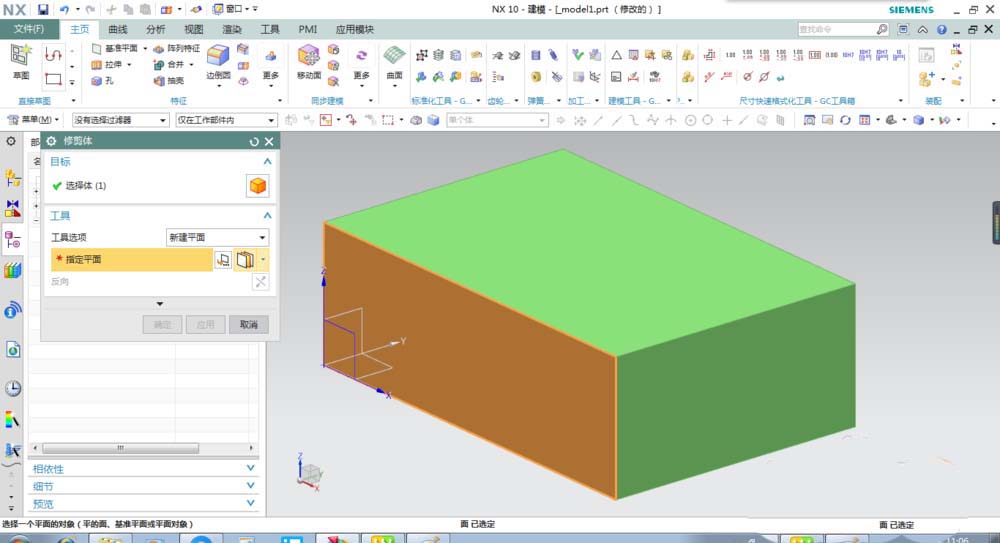

5、因为选择的指定平面的方式是二等分，所以必须指定两个平面。如下图所示，选择第一个平面。

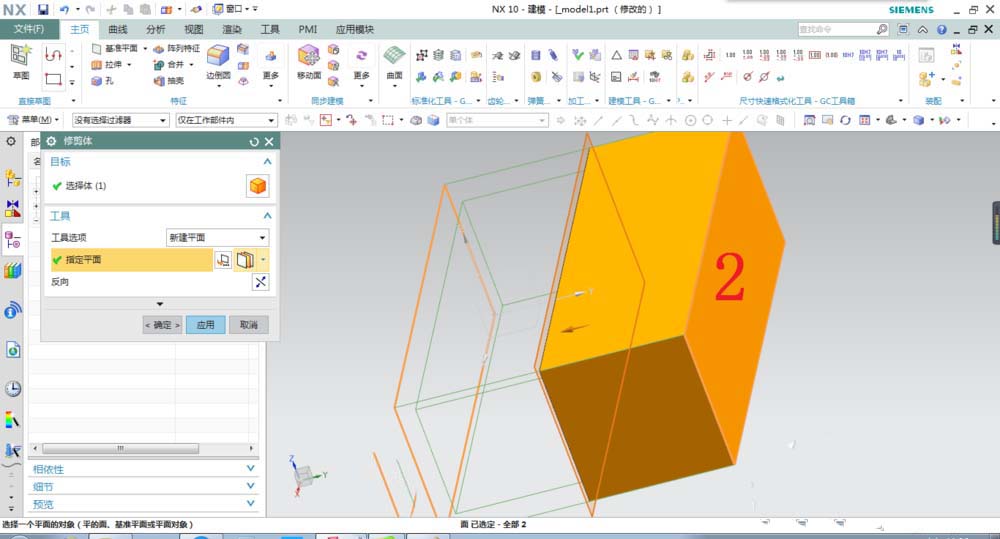

6、转动实体，选择第二个平面。刚一选择完第二个平面，效果就出来了。这时候千万不能忘了点击确定或者应用，否则你之前的操作就白做了。

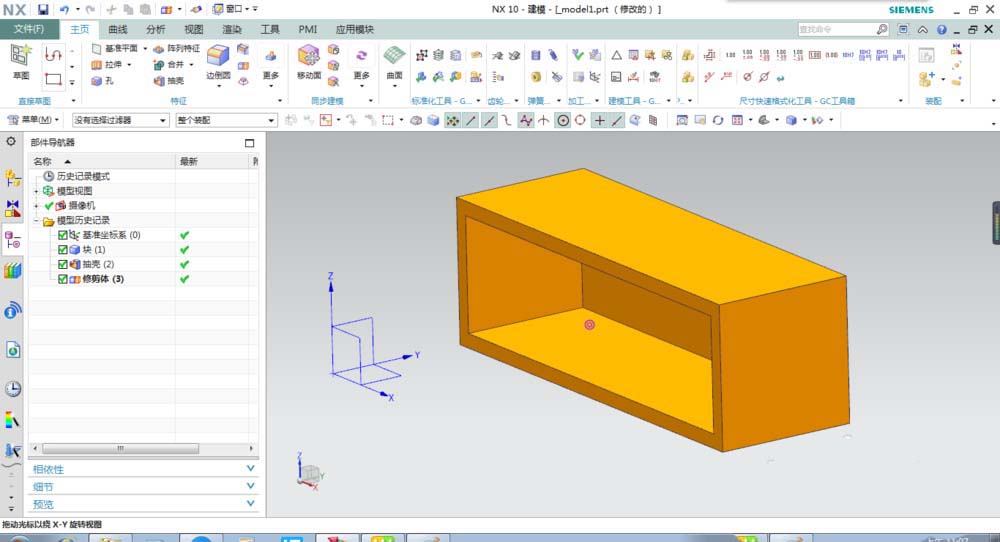

7、点击确定之后，才算是完成了修剪体的操作。

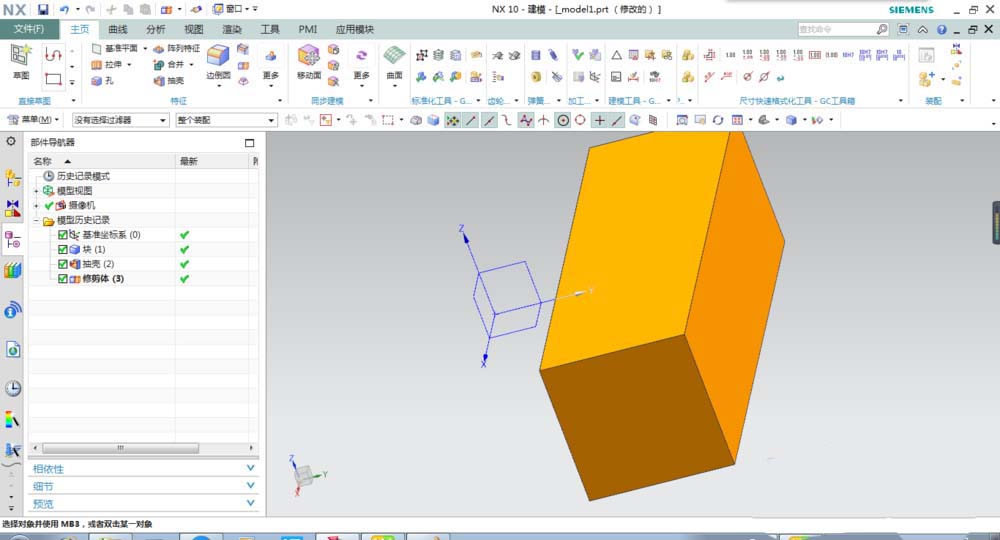

8、按住鼠标中间，然后移动鼠标，调整视图方向。修剪体是不是特别简单。
以上就是UG10.0中修剪体命令的使用方法，希望大家喜欢，请继续关注脚本之家。
