creo拔模一般是拔模角度相同的，能不能拔模不同角度的呢？今天我们就来看看不同绝度拔模的方法。

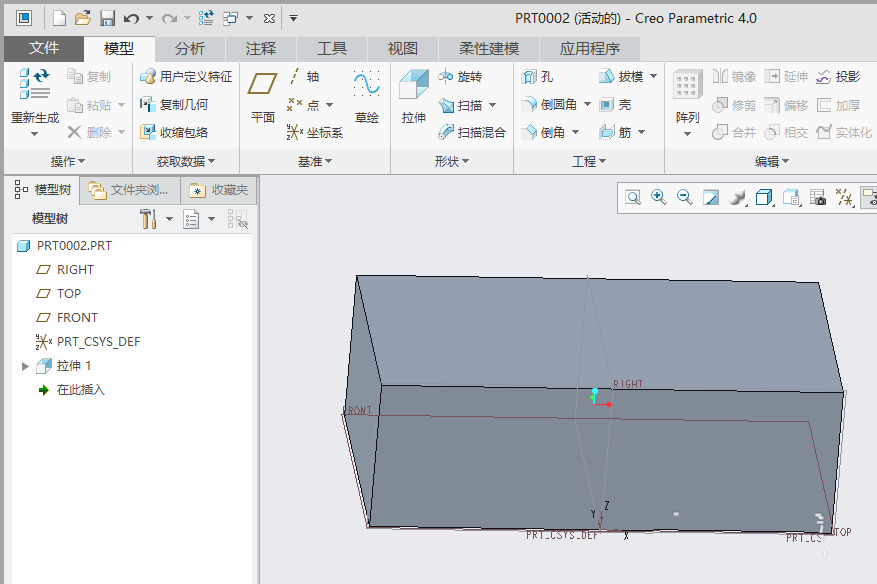

1、打卡creo4.0软件，为了好举例我们拉伸一个长方体（如下图）。

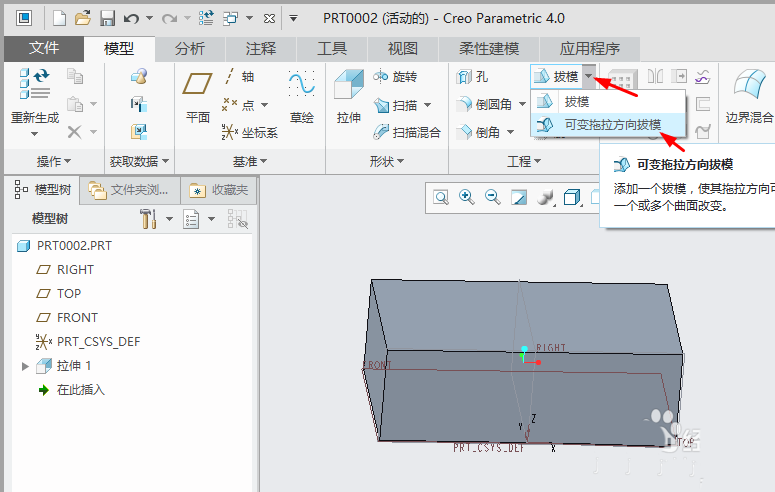

2、单击“模型”功能卡“工程”区域中的拔模下拉按钮，选择“可变拖拉方向拔模”。

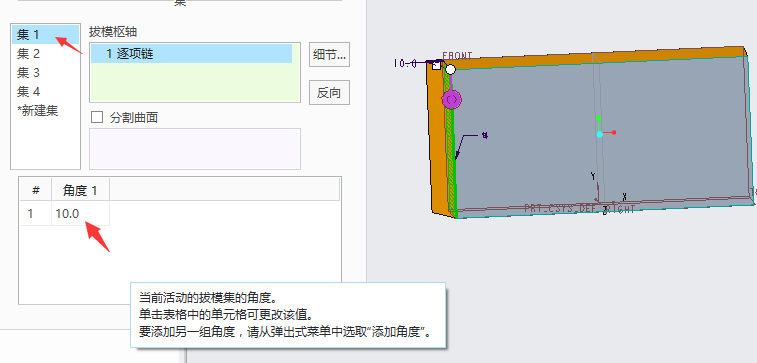

3、单击“可变拖拉方向拔模”控制板中的“参考”，单击长方体上表面为拖拉方向参考曲面。
4、单击“拔模枢轴“栏的方框,选择长方体上表面左侧边。

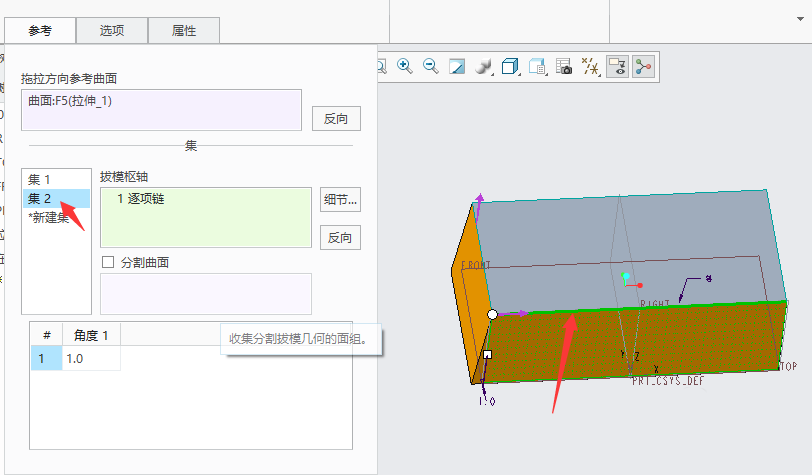

5、单击“新建集”创建集2，单击长方体上表面下边。
6、单击“新建集”创建集3，单击长方体上表面右边。

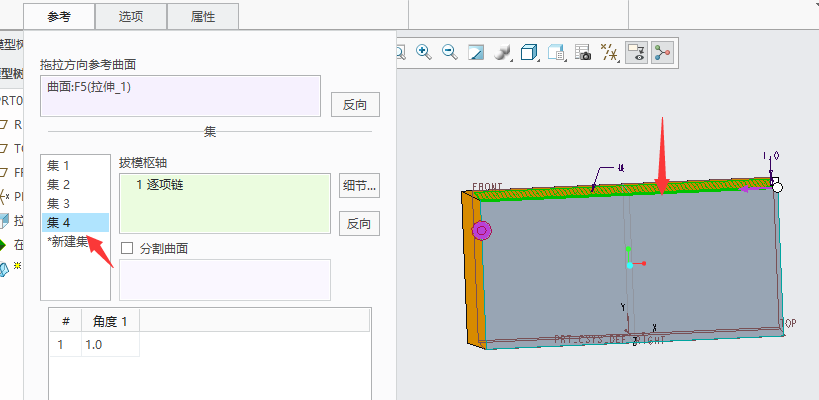

7、单击“新建集”创建集4，单击长方体上表面上边。

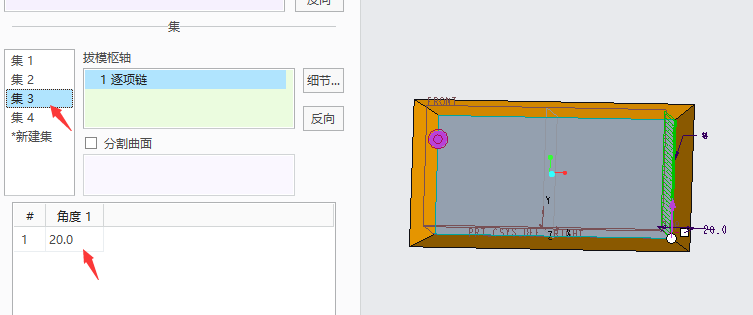

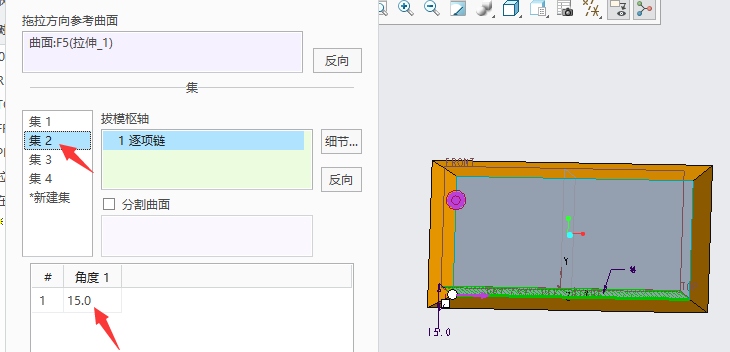

8、修改拔模角度，不如（集1:10度，集2:15度，集3：20度，集4:5度）。

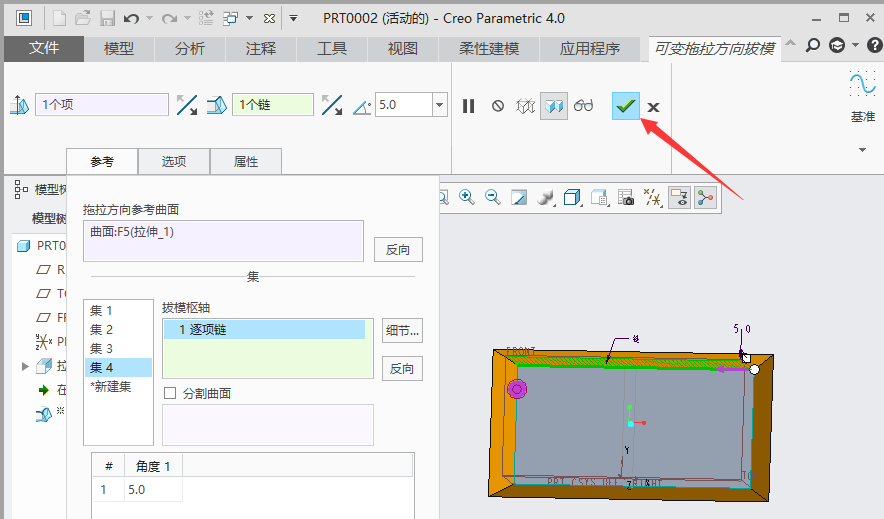

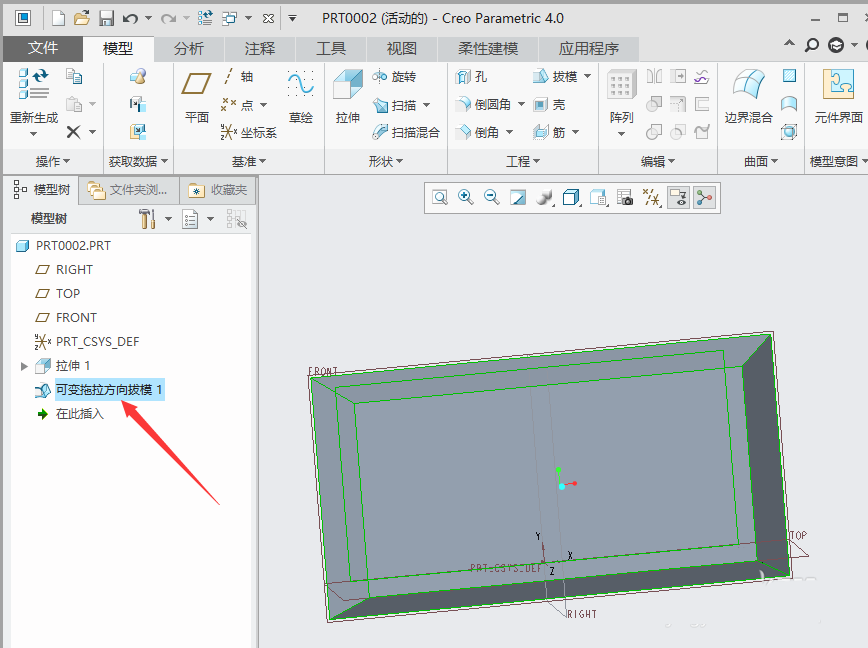

9、单击“可变拖拉方向拔模”控制板中的“确定”按钮。
以上就是creo拔模的教程，希望大家喜欢，请继续关注脚本之家。
