ProE中想要绘制工型轮廓，最常用的方式是画多段线组成，但是这种方法比较麻烦，今天我们就来介绍一种简单的方法。

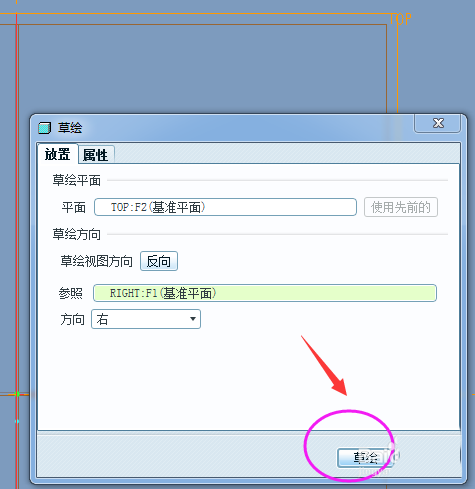

1、打开或新建零件，新建一个草绘，可选Top面做草绘平面。

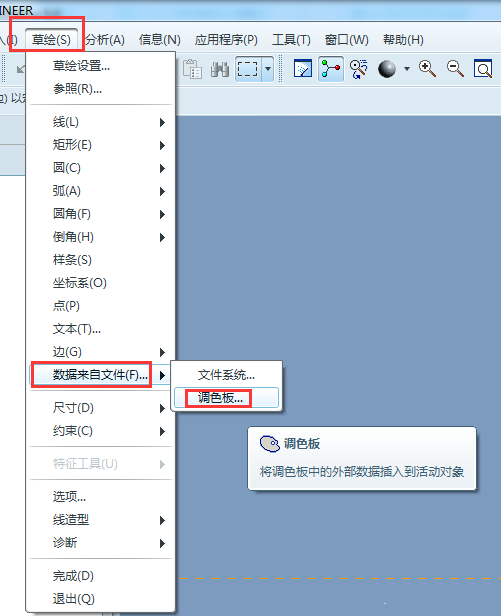

2、进入草绘界面后，依次点击“草绘”-“数据来自文件”-“调色板”。
3、系统弹出“草绘器调色板”的属性窗口如下图所示，点击“轮廓”，选择“工型轮廓”，双击鼠标左键或者拖动到草绘界面，随意找个位置单击鼠标左键将其放置。

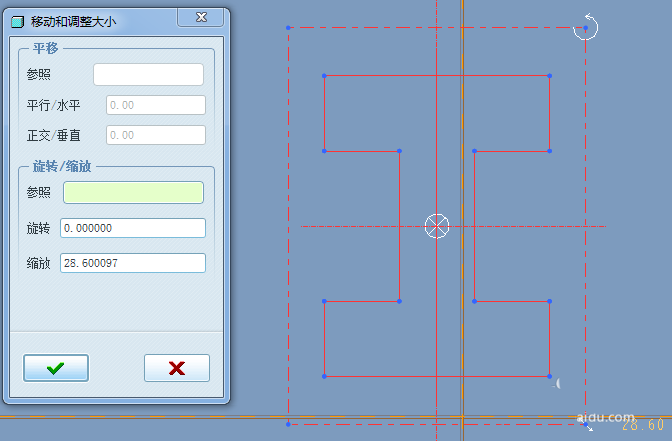

4、放置在草绘界面后的效果如下，会有一个默认尺寸和位置。

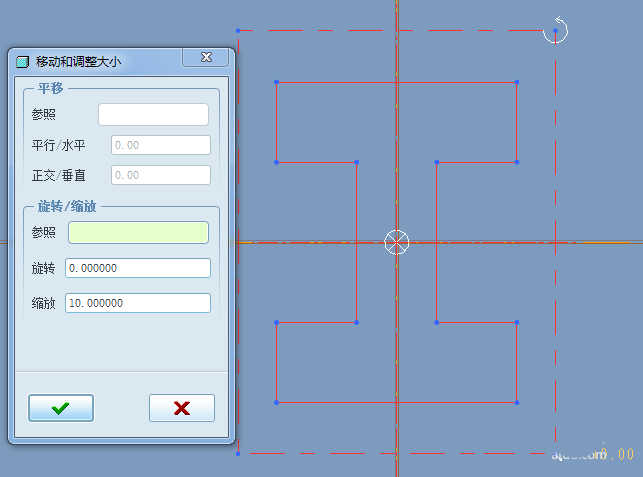

5、调整缩放比例为10或其它值，拖动中心点至原点，不进行旋转。
6、效果如下，可通过尺寸驱动继续对各参数进行调整。

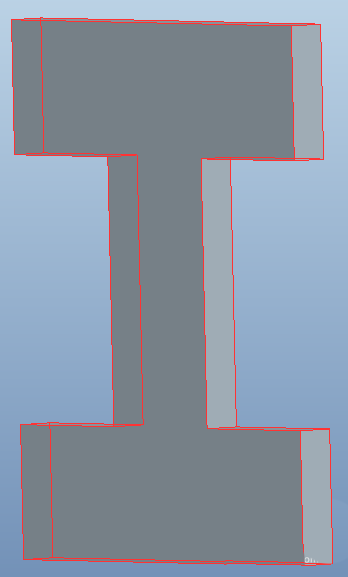

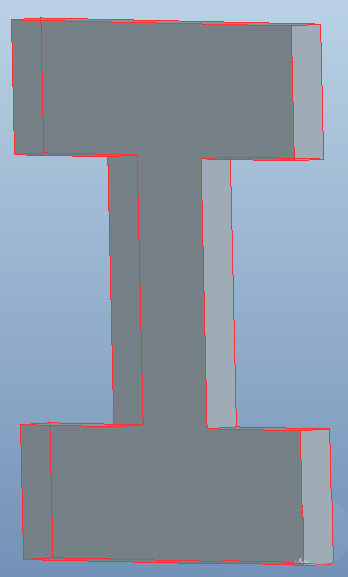

7、可通过拉伸形成下图所示的C型轮廓实体，也可拉伸切除材料，或者进行旋转等其它特征操作。
以上就是ProE工型轮廓的绘制方法，希望大家喜欢，请继续关注脚本之家。
