等值线是什么？高线图又是什么？如何利用origin画等高线图？等值线是制图对象某一数量指标值相等的各点连成的平滑曲线，由地图上标出的表示制图对象数量的各点，采用内插法找出各整数点绘制而成的。等值线地图的编制，则通常是在地理底图上标出制图对象的相对点位（测站）的数值，然后把数值相等的点联成圆滑曲线，勾画出制图对象的空间结构特征。常见有等温线，等压线，等高线，等势线等。origin等值线图有彩色，黑白，灰度等值线等等，接下来我们就对在origin9.1中绘制彩色等值线图的方法进行简单介绍！
在origin9.1中绘制彩色等值线图教程

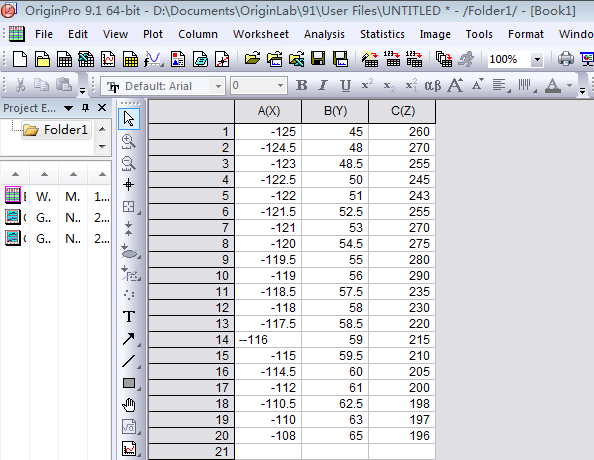

1、在origin9.1中，对于等值线图的要求有两种，一是彩色等值线图，黑白等值线图，灰度等值线图，剖面等值线图，极坐标等值线图，要求XYZ各一列数据，三角等值线图要求XY各一列，Z两列，本文以彩色等值线图为例子进行简单介绍，输入数据如下图：

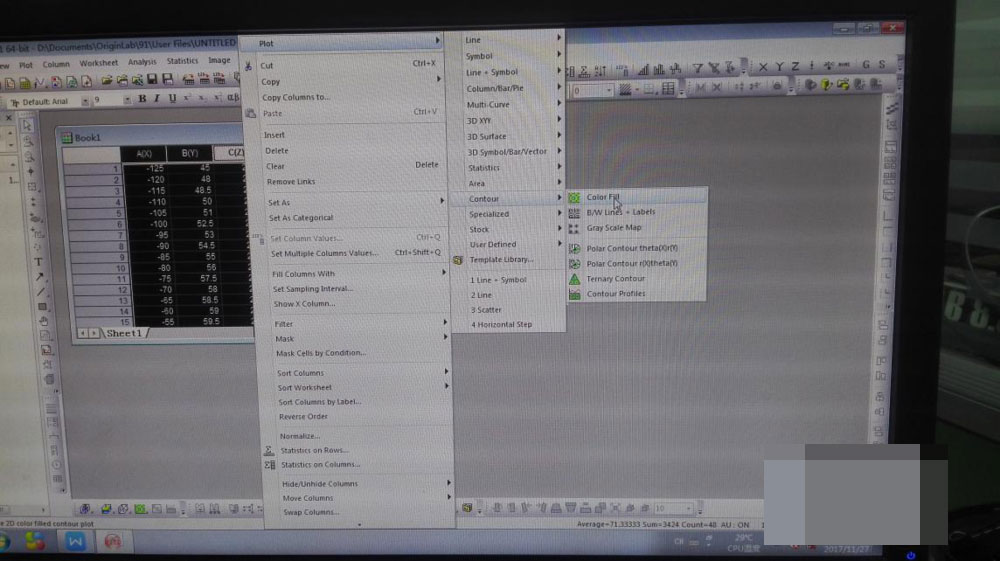

2、选中数据，鼠标右键选择Plot---Contour，操作过程如下：

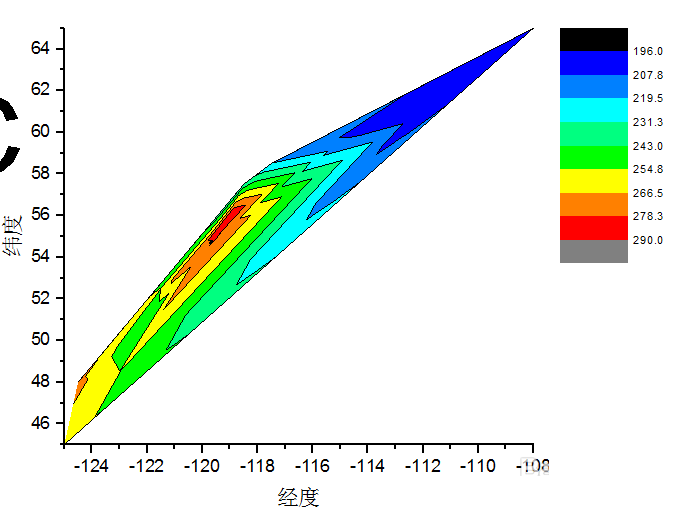

3、设置X轴为经度，Y轴为纬度，Z轴为5月份降水量，绘制结果如下图：
4、鼠标双击等高线图，弹出等高线图设置对话框

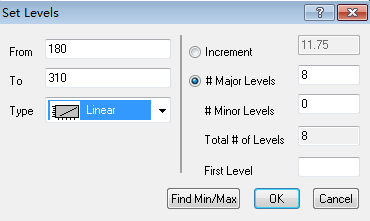

5、点击Colormap/Contour选项下面的level，弹出level设置对话框，可是设置level水平的最小值和最大值，设置水平的Type，在此将最小值设置为180，最大值设置为310，Type设置为线性的，设置完成后点击OK

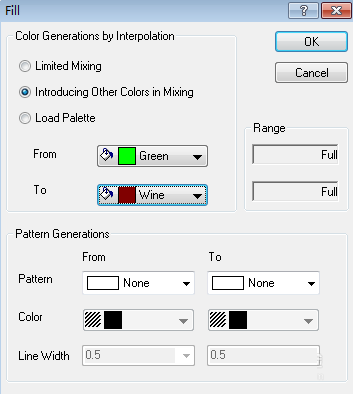

6、点击Colormap/Contour选项下面的Fill，可以对填充的颜色进行设置，点击line可以对等高线进行设置，如图：

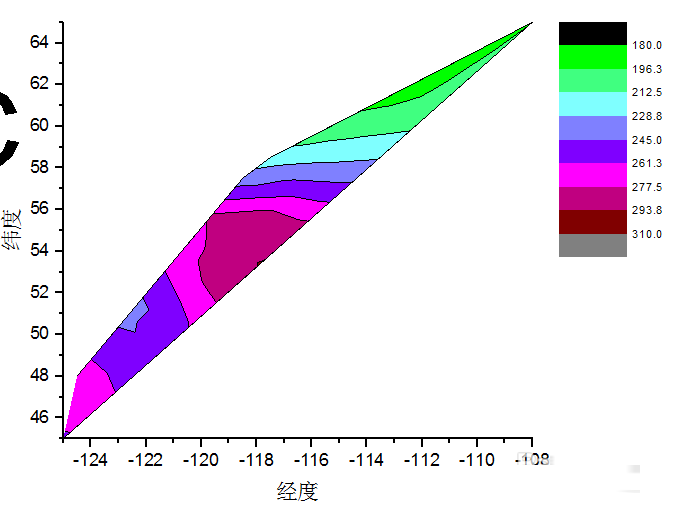

7、设置完成后结果如下图
教程结束，以上就是关于origin怎么画等高线图?在origin9.1中绘制彩色等值线图教程的全部内容，小编就给大家介绍到这里了！更多关于origin的使用教程，尽在脚本之家网站哦！
