SolidWorks中的草图过于复杂，有些还是样条曲线一个个将点定义过于繁琐，该怎么将未约束草图一键定义呢？请看下文详细介绍。

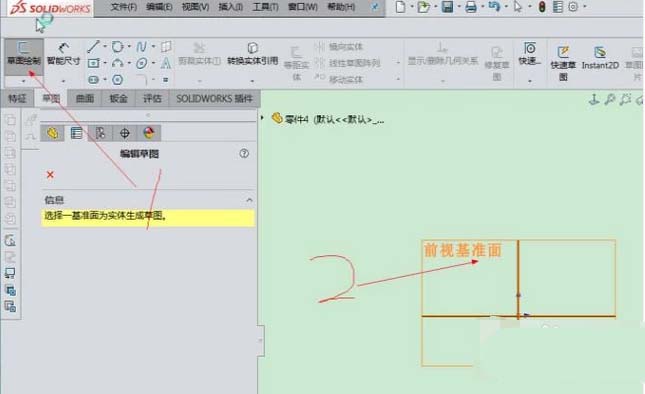

1、点击草绘，选择草绘平面。
2、绘制一个未定义，没有约束的草图。

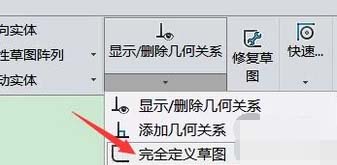

3、点击显示/删除几何关系下方的小三角形图标，选择完全定义草图。

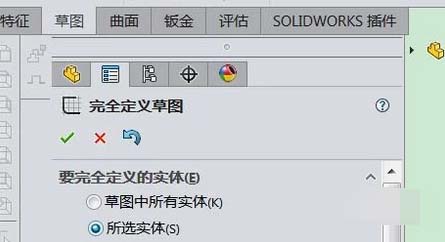

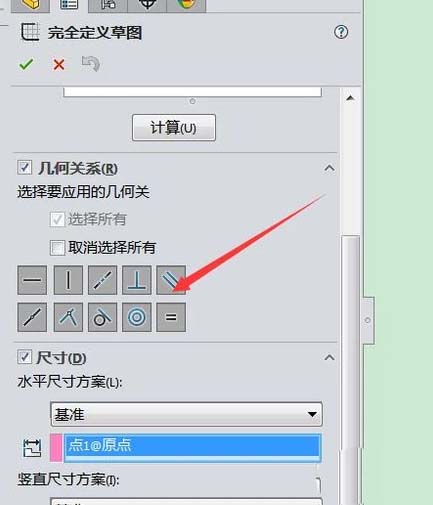

4、在完全定义草图工具栏中可以添加草图中需要的约束。（灰色的图标是已经选中的意思）
5、选择尺寸的基准点，还可以在尺寸方案的下方窗口选择尺寸标注的方案。

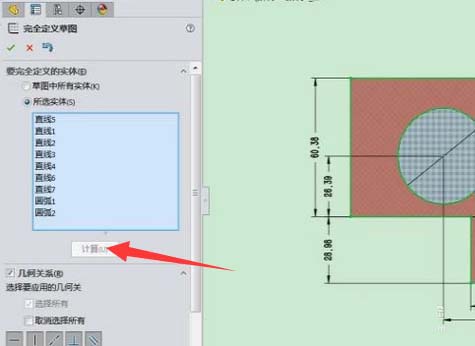

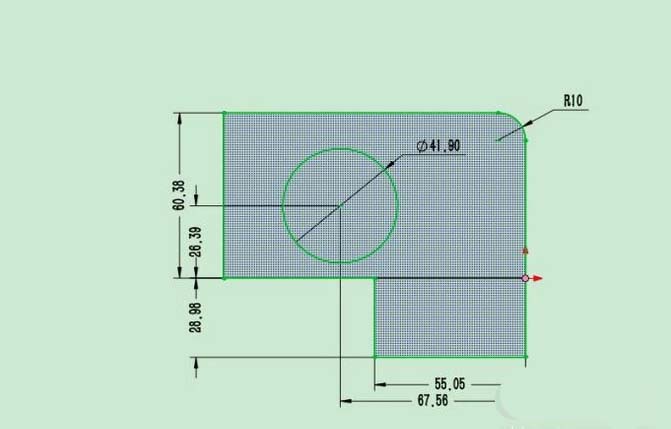

6、点击计算。这时候电脑要等待一段时间，等电脑尺寸标注完毕，就可以看见一键标注完的尺寸。这时候无论怎么拖动它都不会改变了。
7、绿色的打钩确定，完成草绘，红色打叉退出，蓝色图标返回未定义尺寸的时候。
以上就是SolidWorks未约束草草图快速定义尺寸的教程，希望大家喜欢，请继续关注脚本之家。
