ug中需要建模尺子，该怎么建模直尺呢？下面我们就来看看详细的教程。

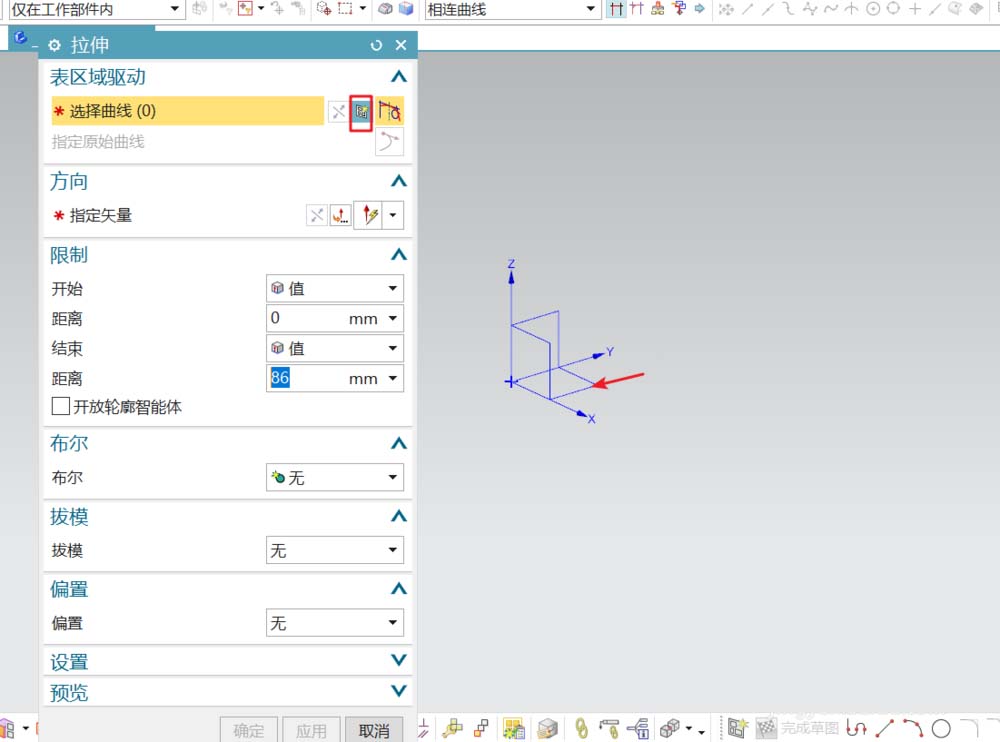

1、用拉伸在XY平面上绘出直尺的最大轮廓线长为200宽为30.拉伸高度为2.

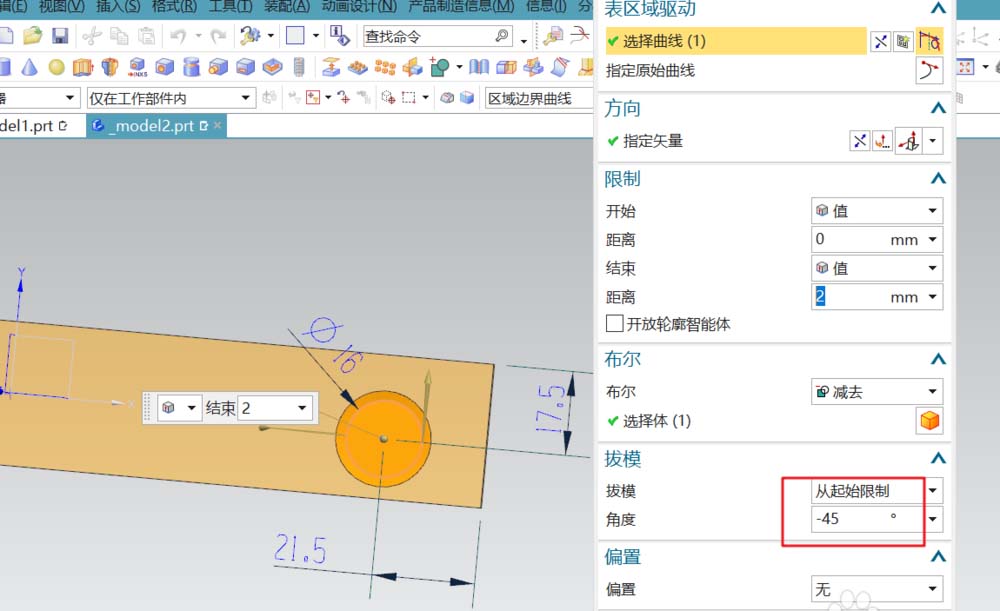

2、再用拉伸进行布尔求差在直尺上建一直径为16并带拔模度为45的圆锥孔。定位尺寸如图所示。

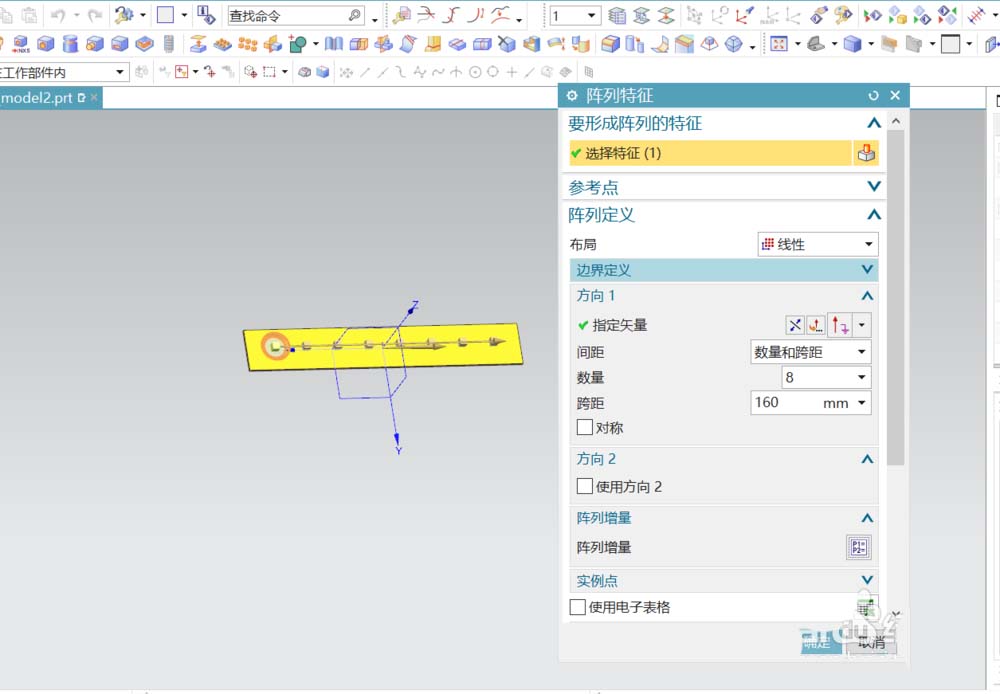

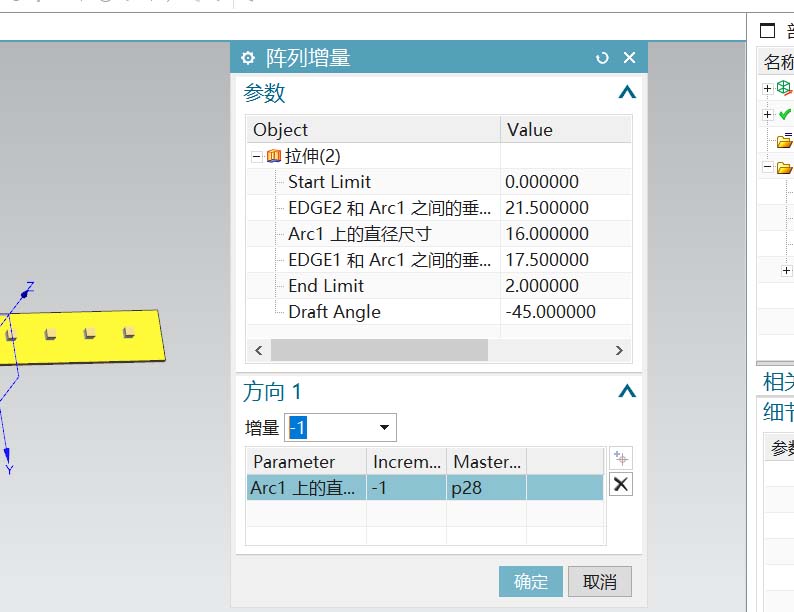

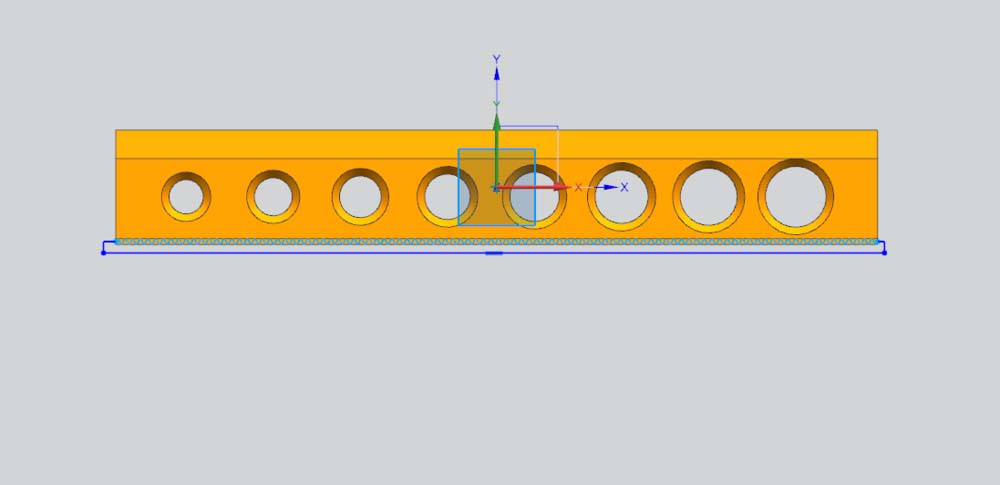

3、用线性阵列对圆锥孔的方向1上进行-1的增量阵列，得到从大到小的圆锥孔。

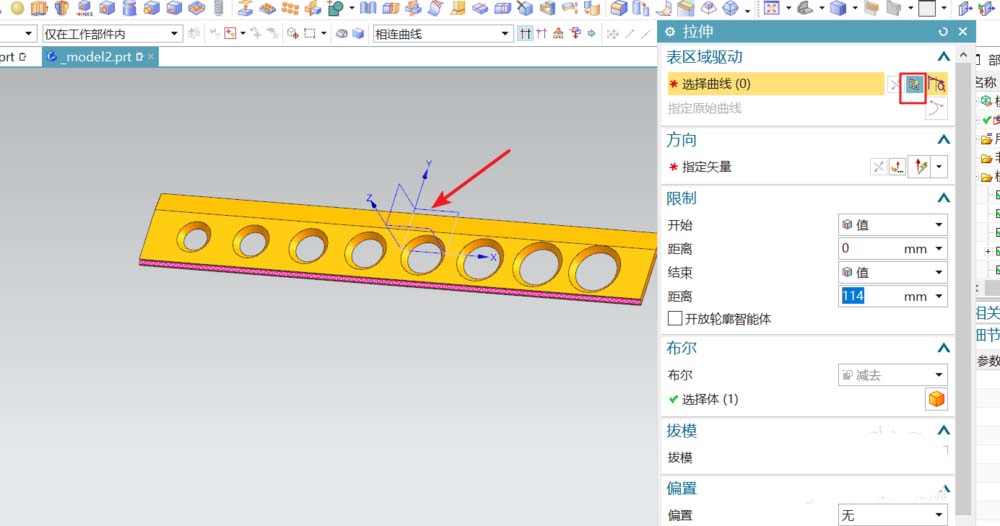

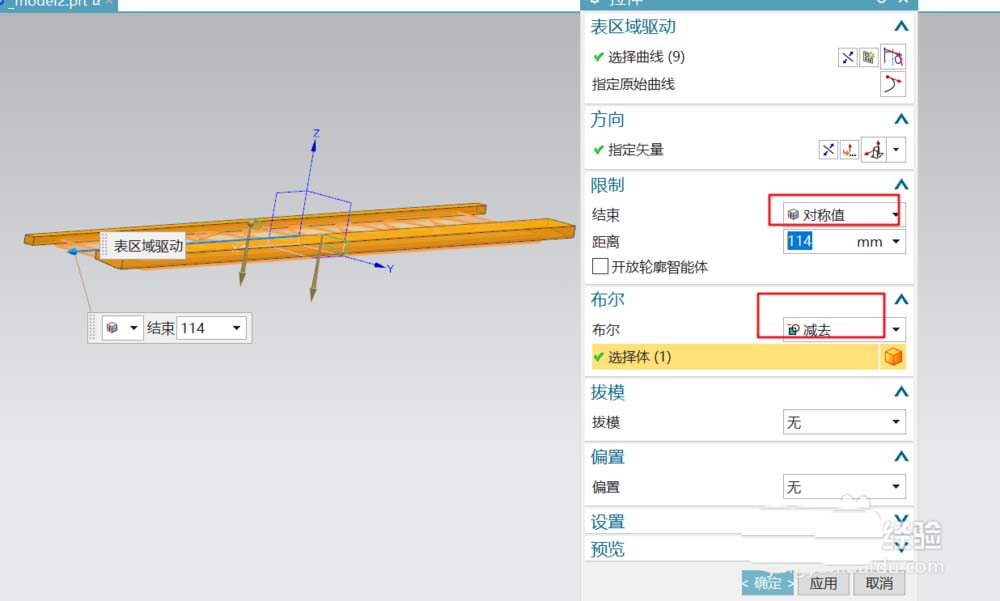

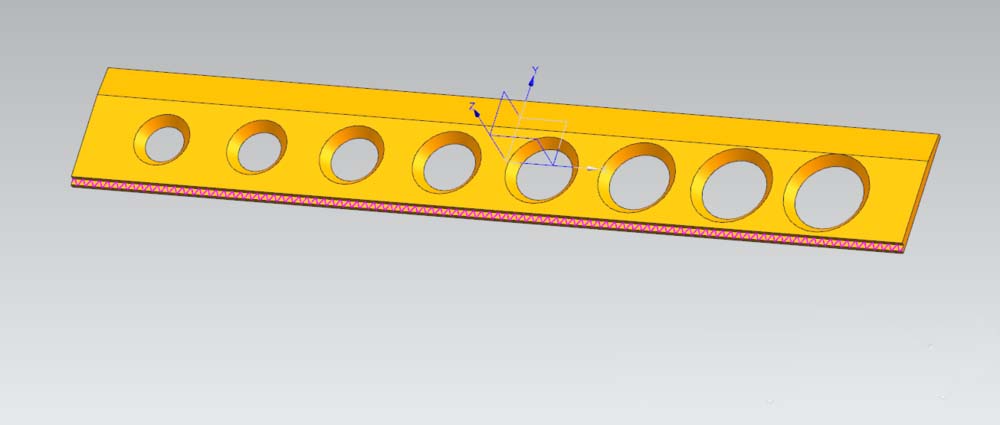

4、选用YZ面为拉伸截面线的绘制面，绘出图示中的草图，进行对称拉伸并求差，得到直尺斜面和台阶面。

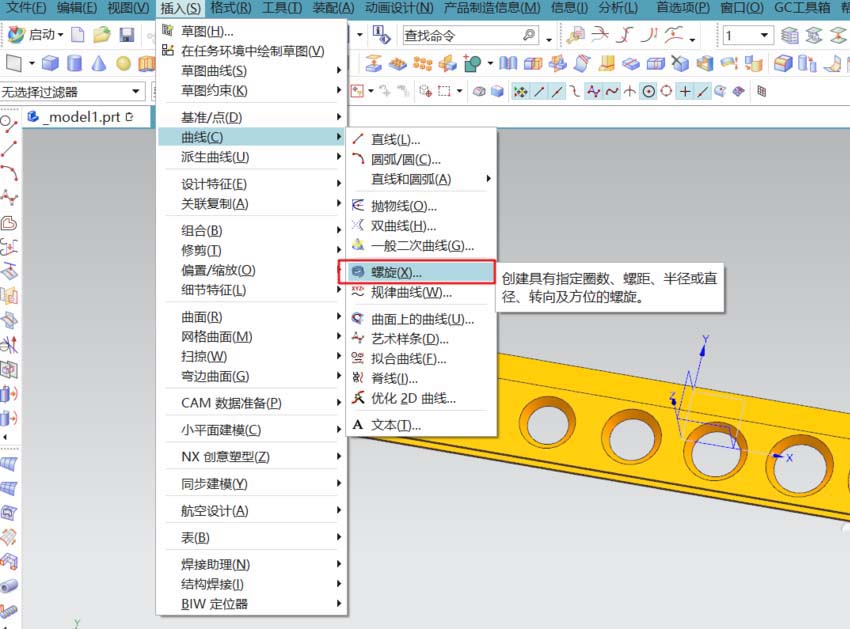

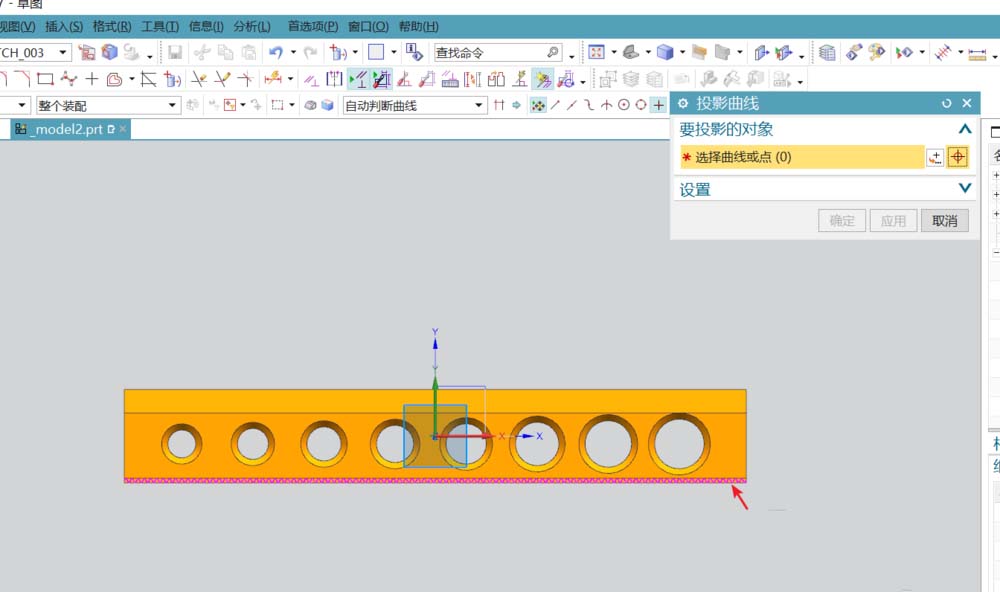

5、绘制台阶位的波浪线。在台阶位创建一条螺旋线，进行曲线投影，使台阶的直身位得到一条波浪线。

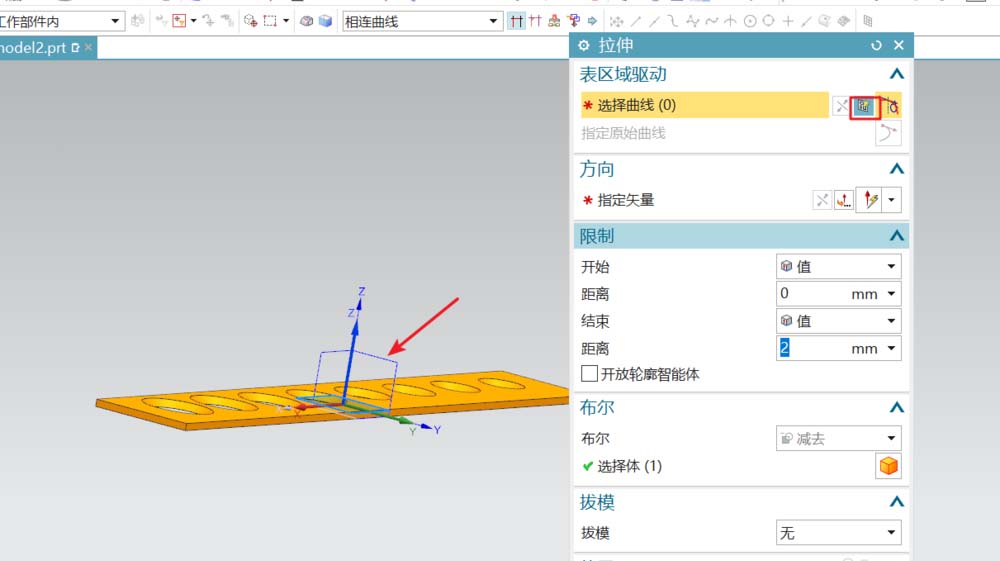

6、用拉伸在XY面上进行截面线的绘制，草绘中，将波浪线投影出来作为截面线的一部分，用线将其进行封闭连接；将拉伸得到的实体进行布尔求差，得到波浪线的造型。最后将相应的边进行倒角，得到最终模型。
以上就是ug12.0设计直尺的教程，希望大家喜欢，请继续关注脚本之家。
