在设计零件的时候，特别是滑动结构很常用到燕尾槽，该怎么画燕尾槽呢？下面我们就来看看详细的教程。

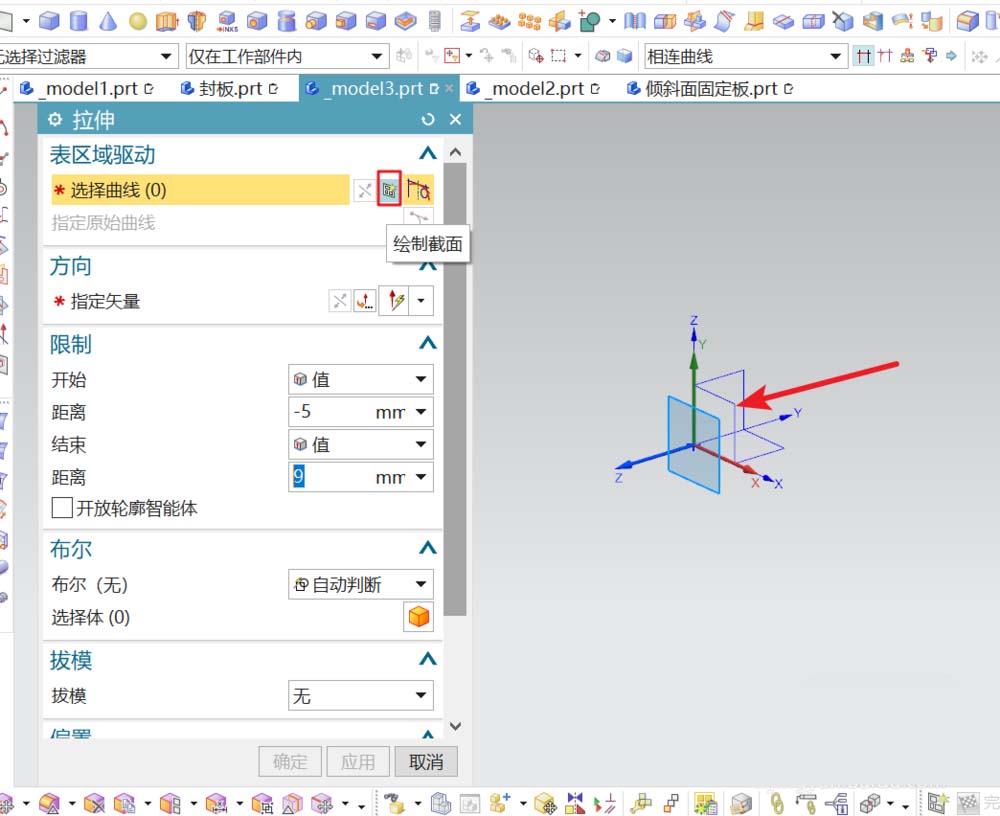

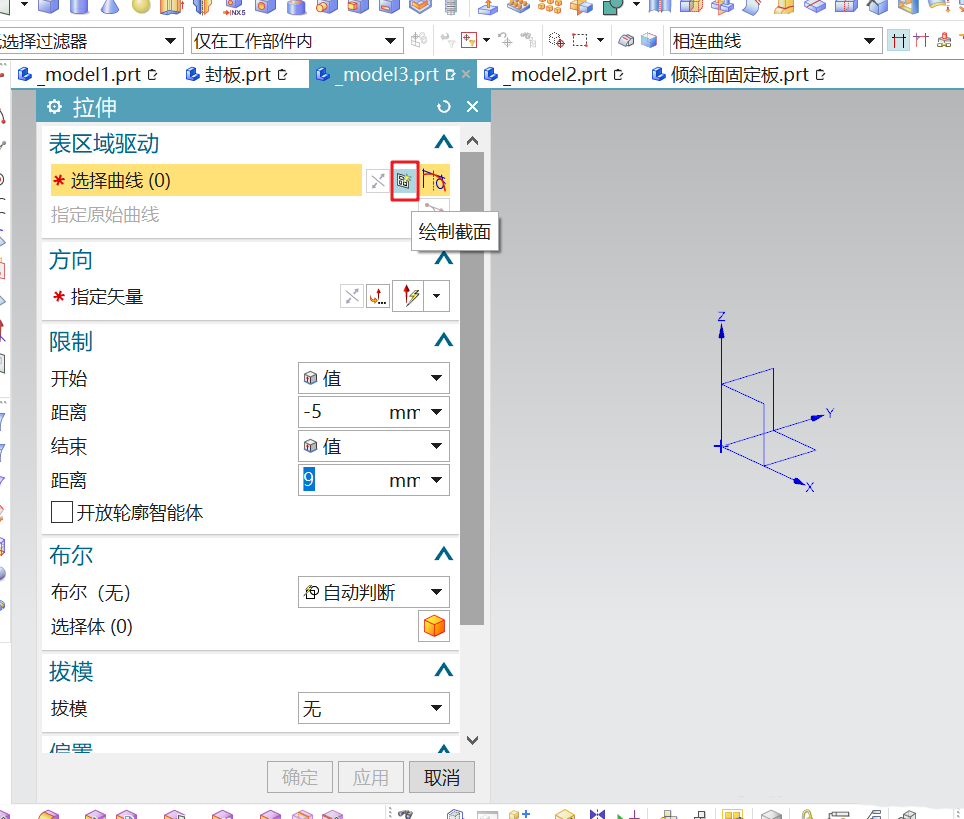

1、新建建模文件，该零件的主体可直接通过拉伸得到；选用拉伸，以XZ面为草图平面进行截面线的绘制。

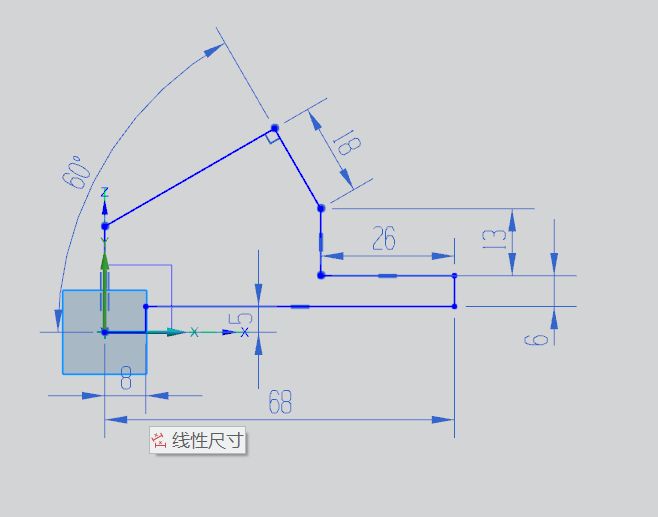

2、先用轮廓线，绘出大概轮廓；再用标注及约束来确定截面线。如图所示。
3、退出草图模式，将拉伸的距离设定为34即得到基础外形。

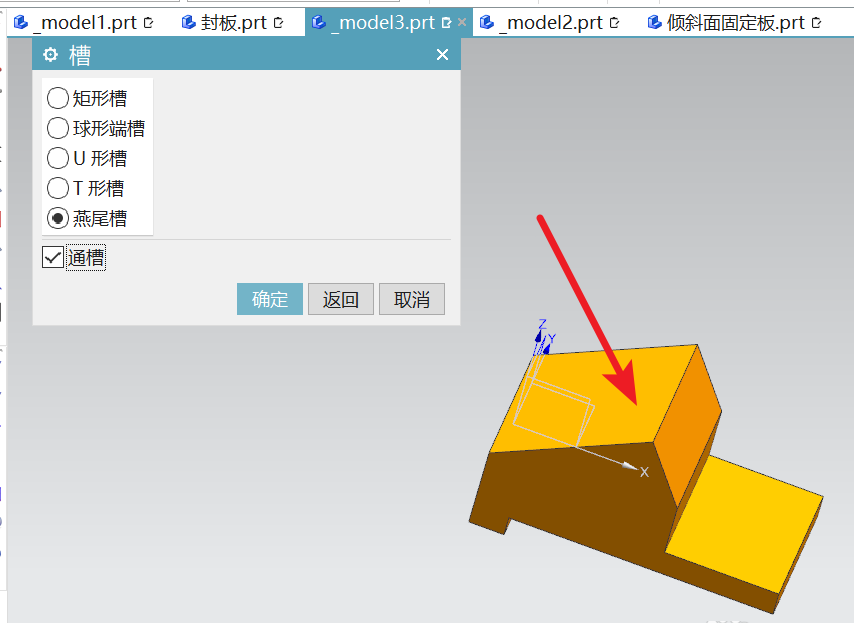

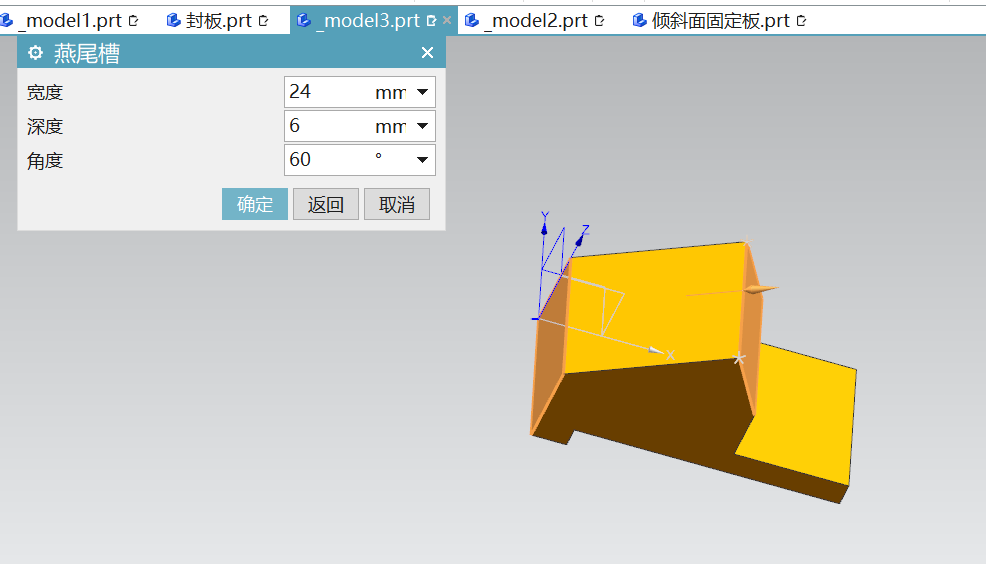

4选用键槽命令，选用”燕尾槽“并激活”通槽“；具体参数如图所示，得到一个在该斜面的中间开出的燕尾槽。

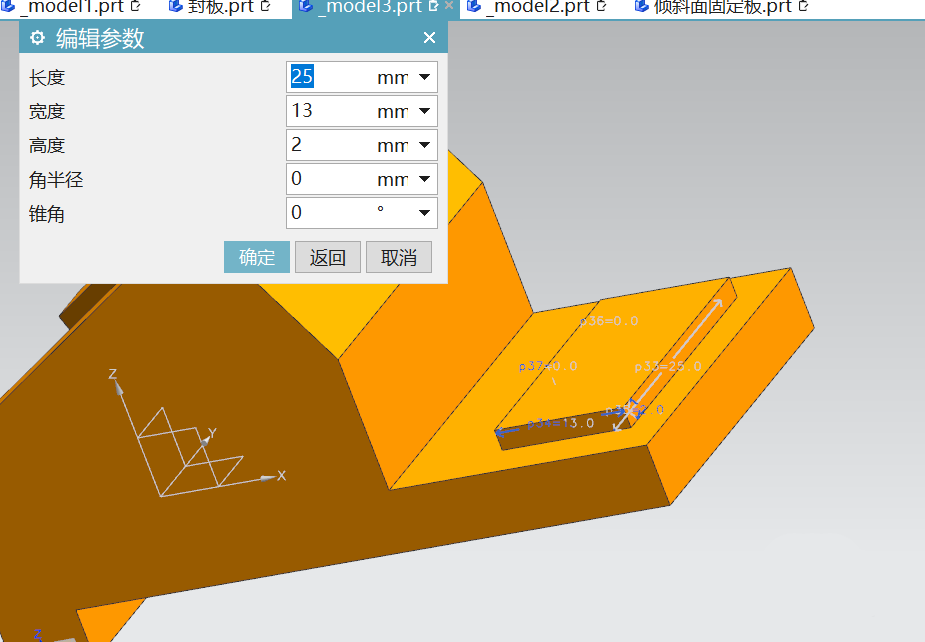

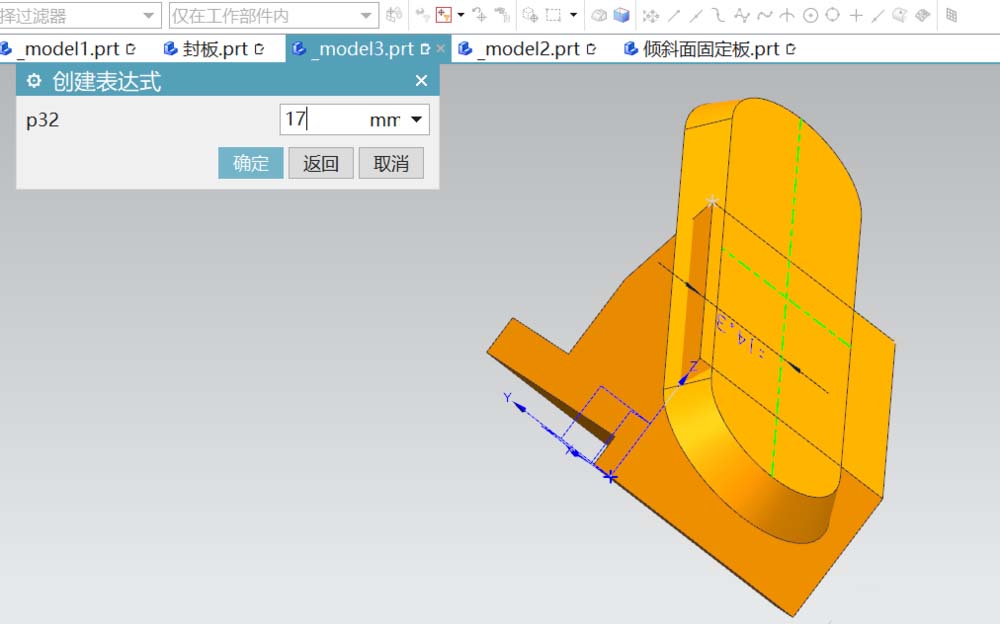

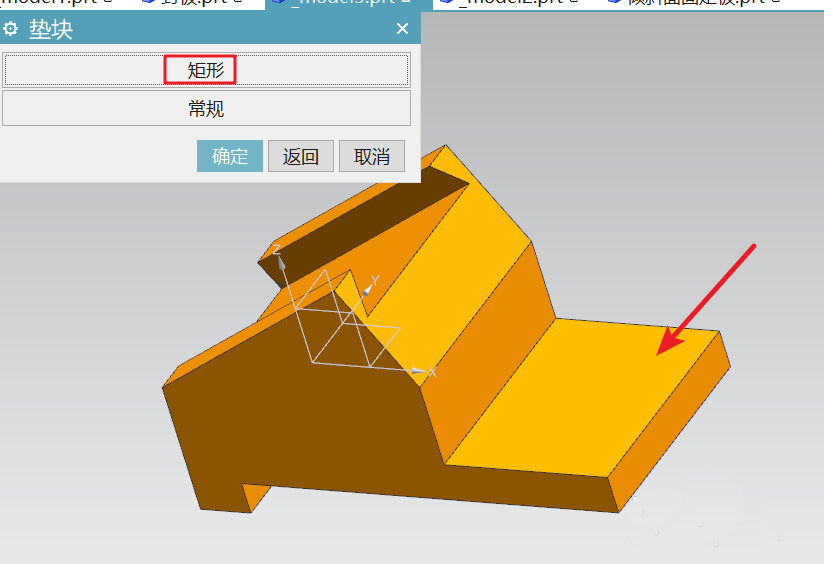

5、在主体的右侧上，添加垫块，参数及定位如图所示；完成后，对垫块两头进行角。

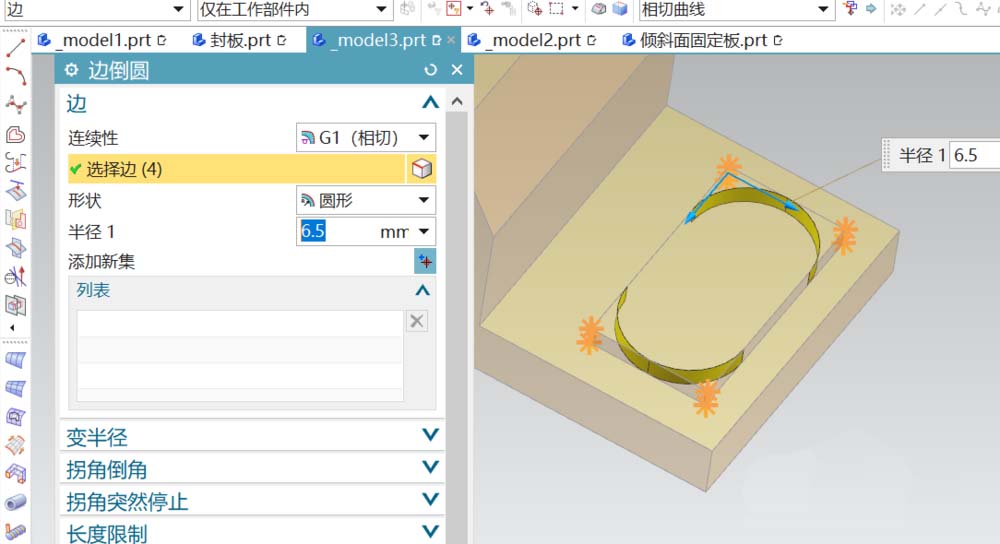

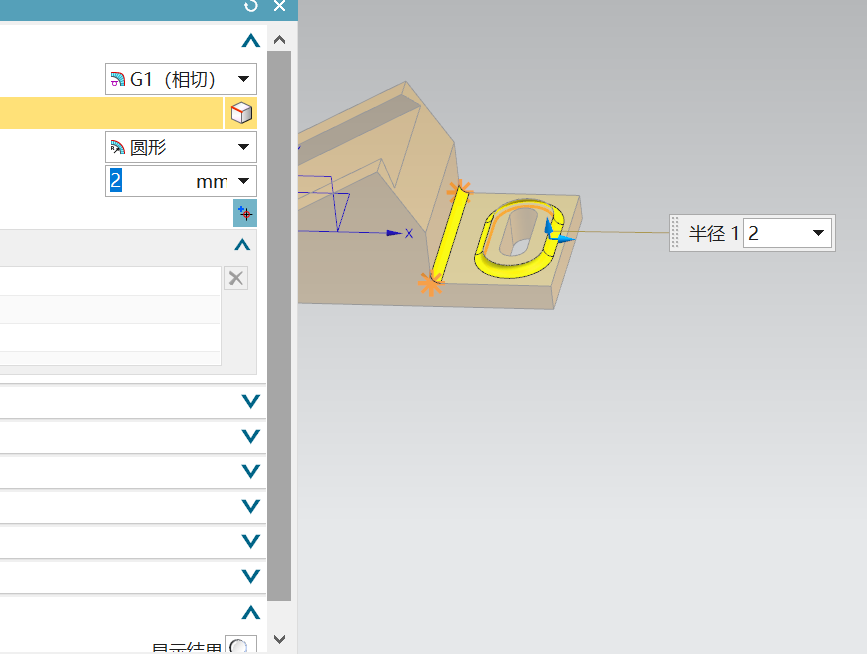

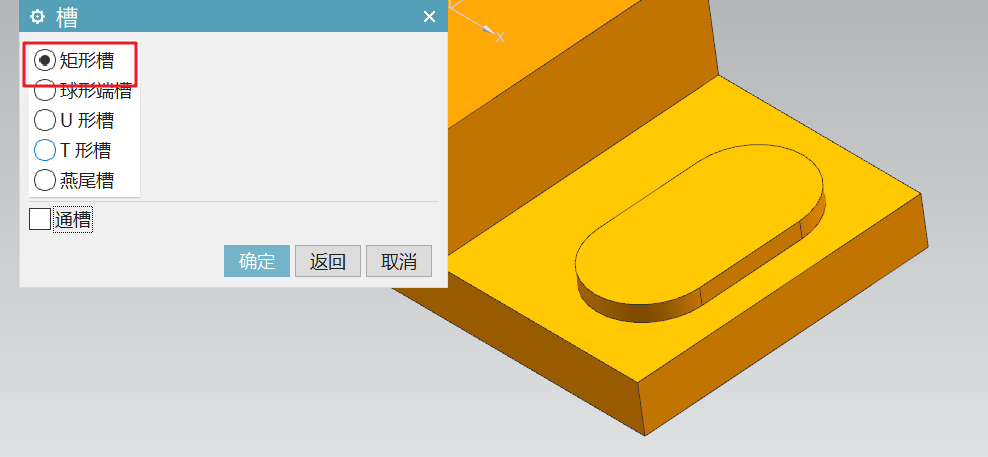

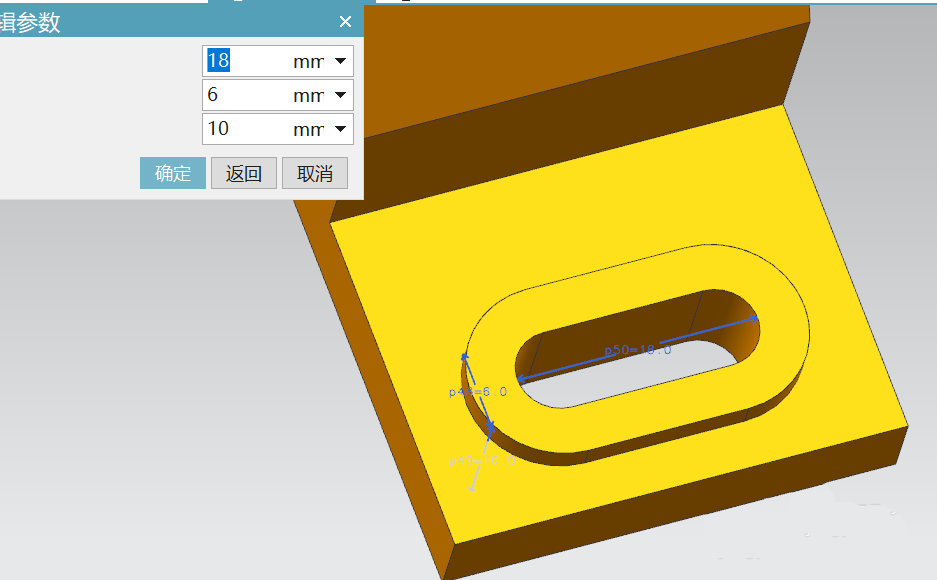

6、在垫块上，添加键槽；选用”矩形“具体尺寸及定位如图所示，最后对垫块和图纸所标示的相交处进行倒R2的圆角。模型完成。
