UG12.0中想要建模机械配件固定座连接柱，该怎么建模呢？下面我们就来看看详细的教程。

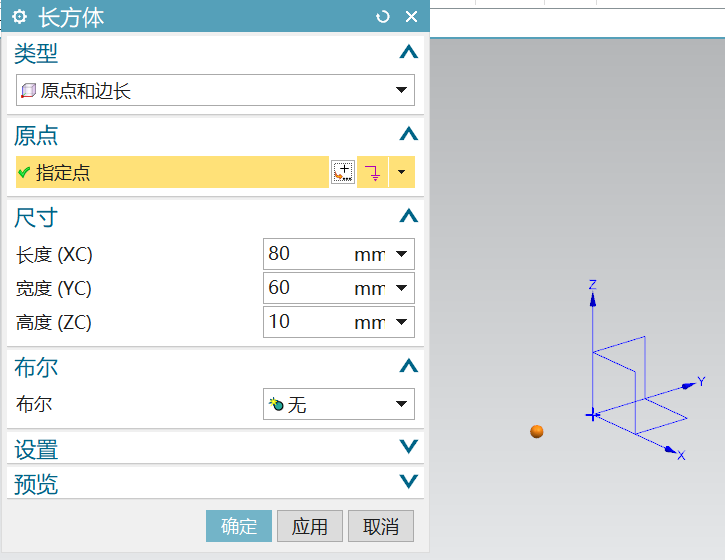

1、在建模模式下，创建立方体长宽高分别为：80、60、10；定位时将60宽分中定在坐标轴上，如图所示。让立方体宽的两端点对称于坐标原点。

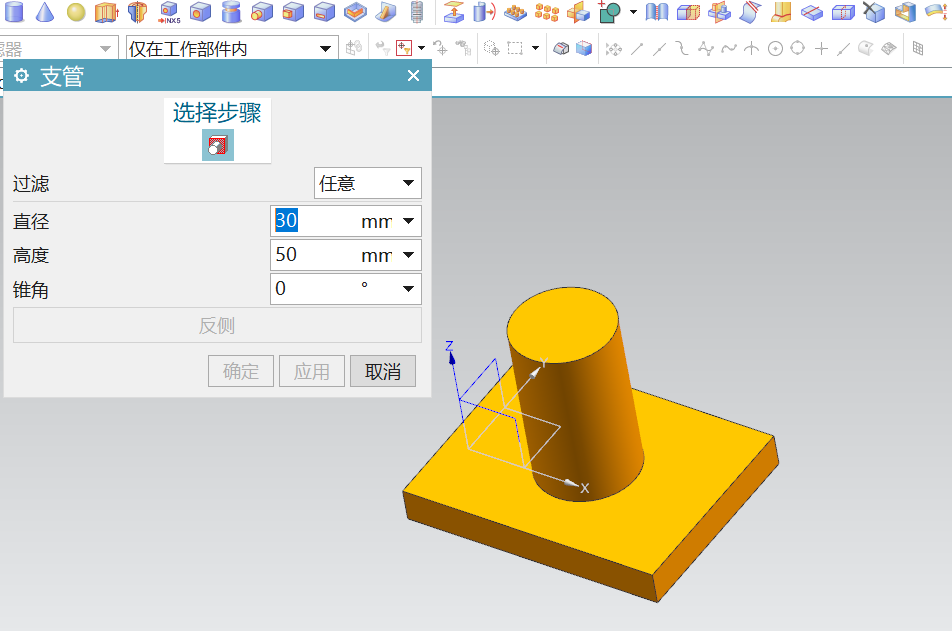

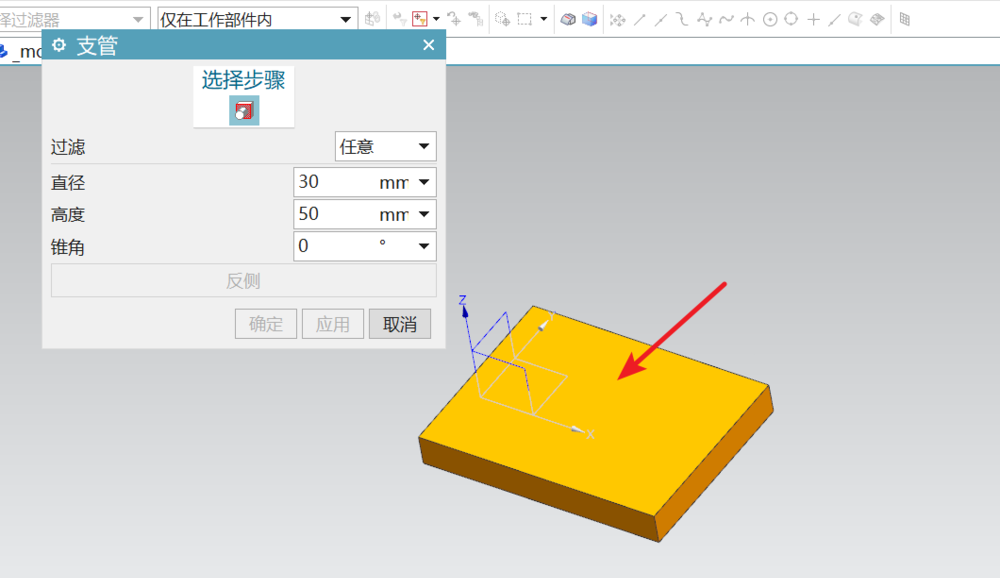

2、在立方体的上面添加凸台，直径30高度为50；定位于立方体的中心位置。

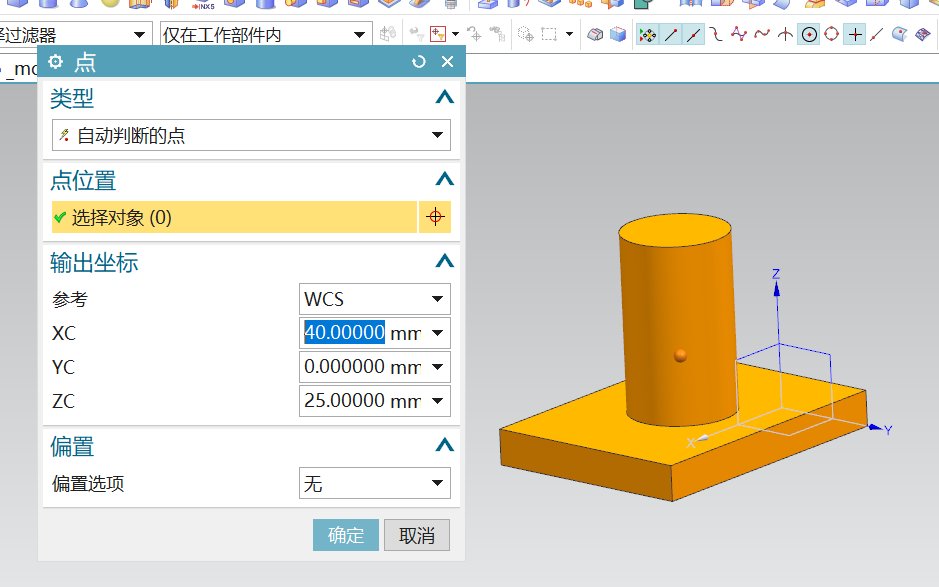

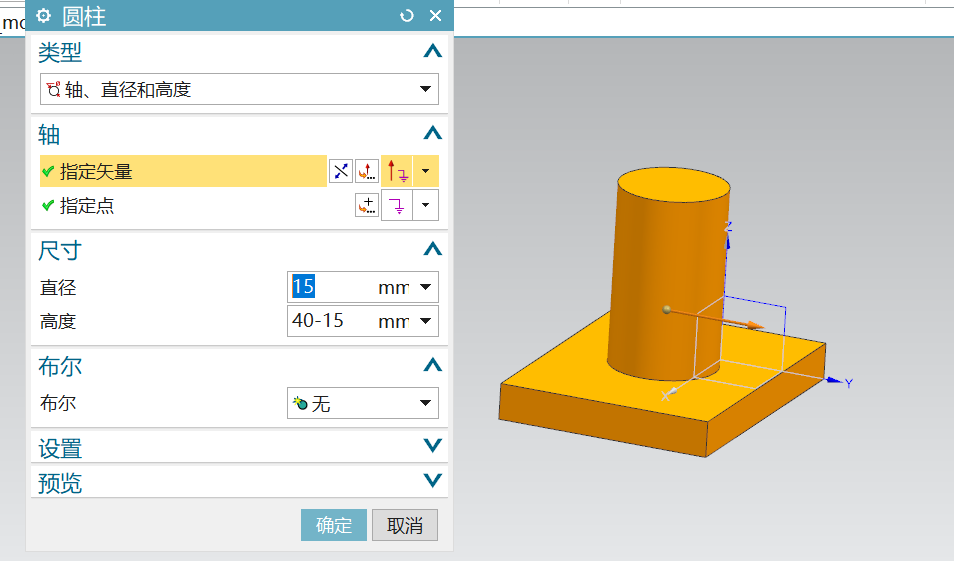

3、在凸台的曲面上创建一与其垂直的圆柱，尺寸及定位如图所示。

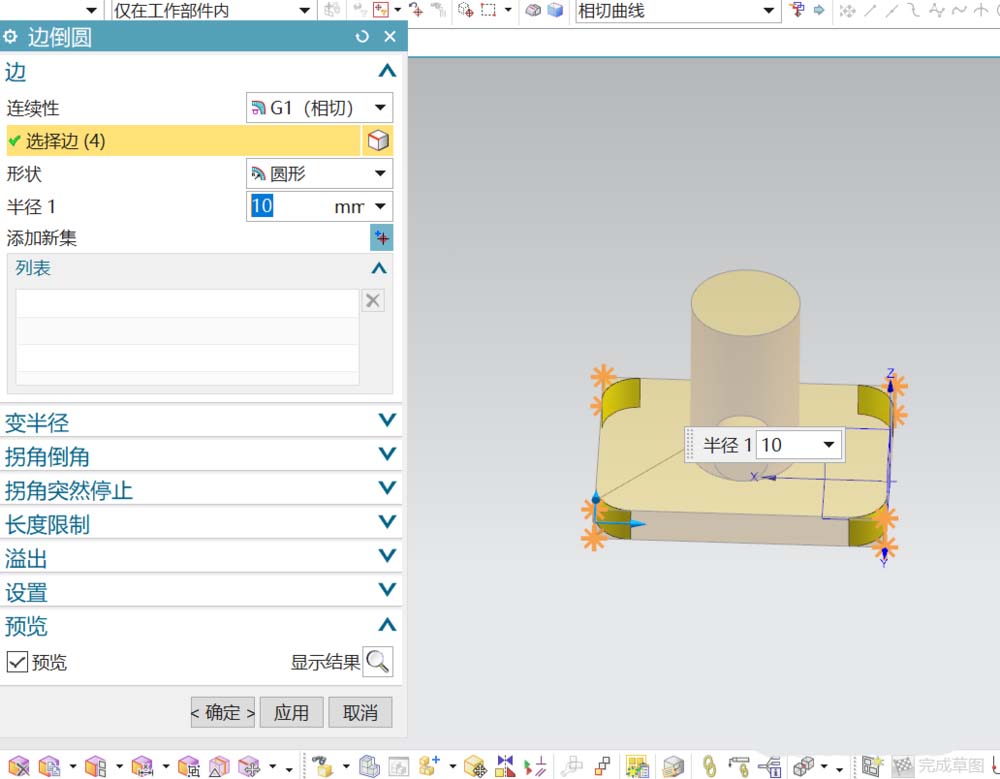

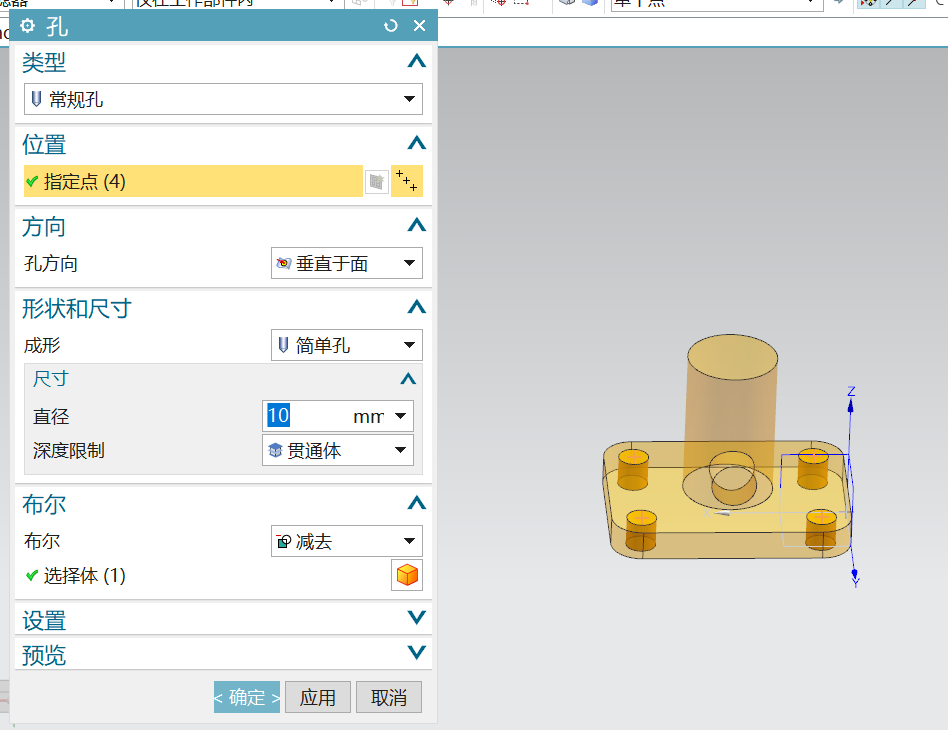

4、对立方体四角进行倒圆角半径为10，以圆角的中心为定位点，开直径为10的四个孔。

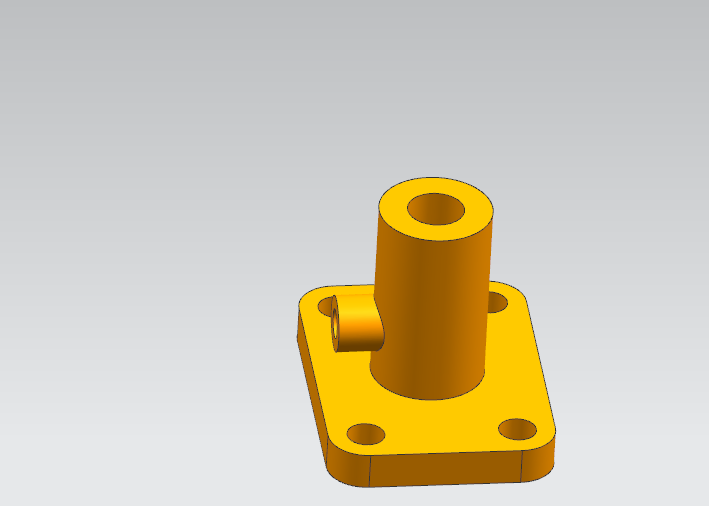

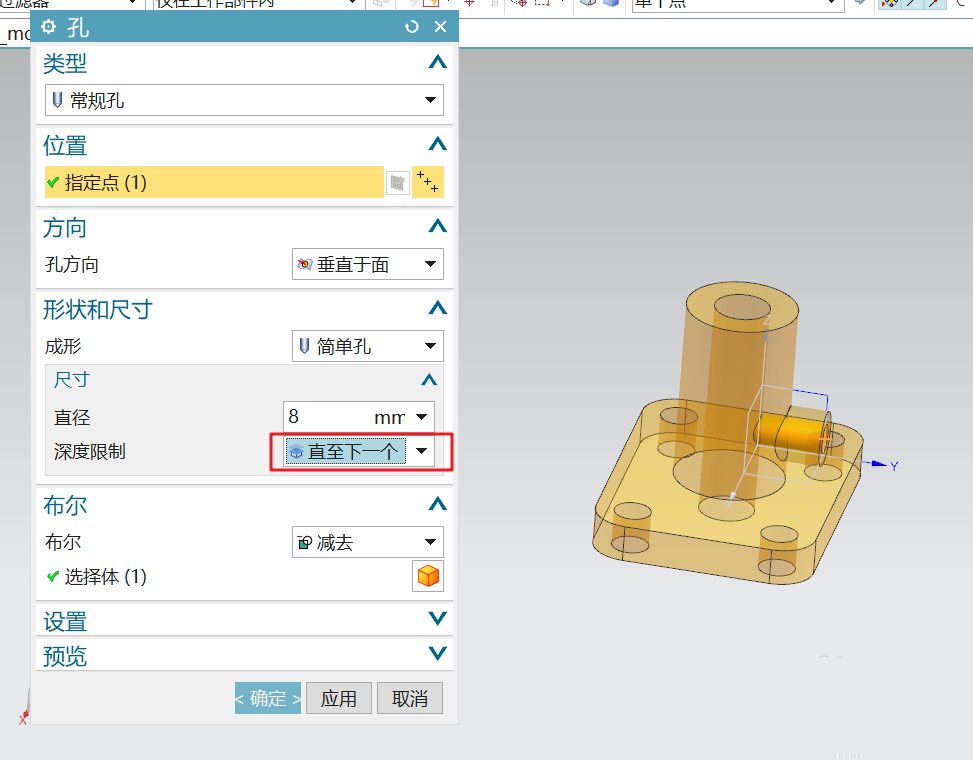

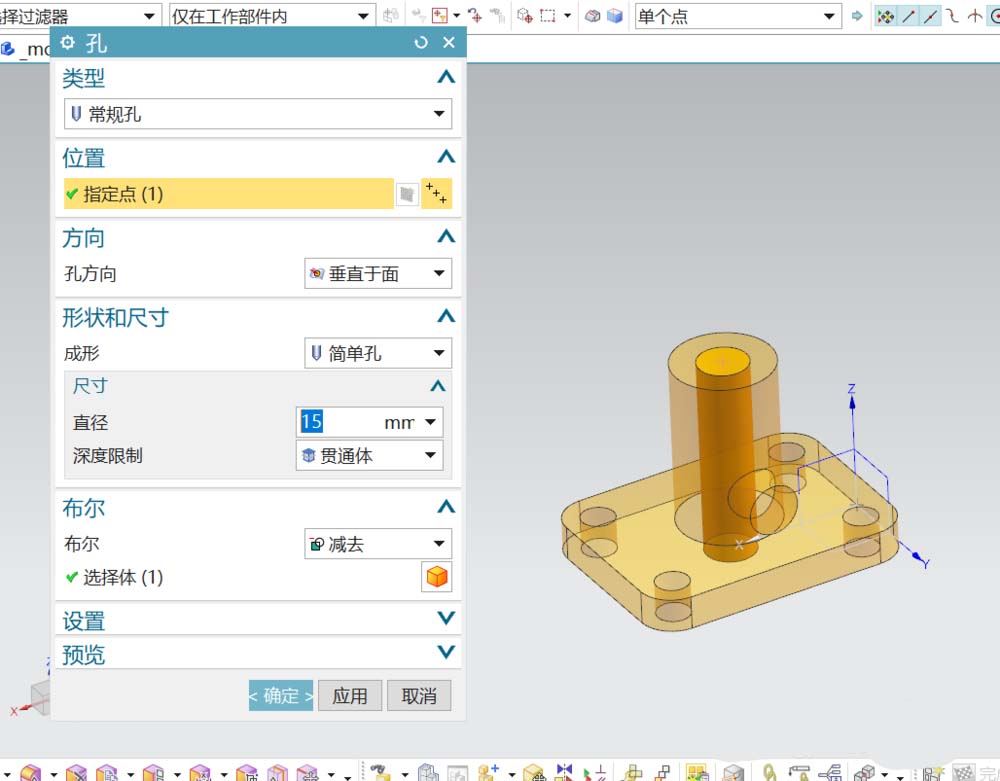

5、利用圆心进行点的定位，对其它的面添加开孔。得到所要模型。
这篇教程主要用到的知识点是ug中制作长方体、凸台、圆柱、开孔等，希望大家喜欢，请继续关注脚本之家。
