ug中想要建模手电筒中的灯泡，该怎么建模呢？下面我们就来看看详细的教程。

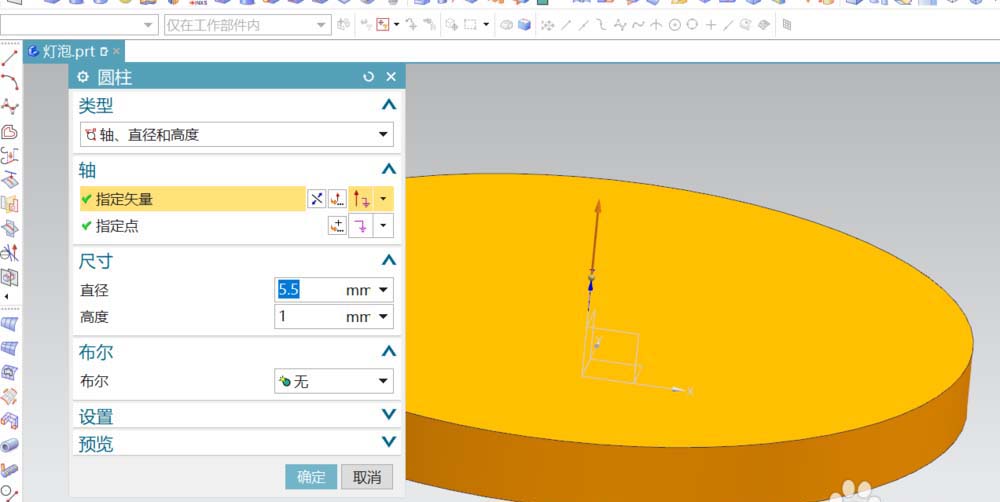

1、灯泡部分的结构基本由圆柱体构成。先创建出与灯泡焊接在一起的电路板部分。直接在建模区中选用圆柱，参数如图所示。

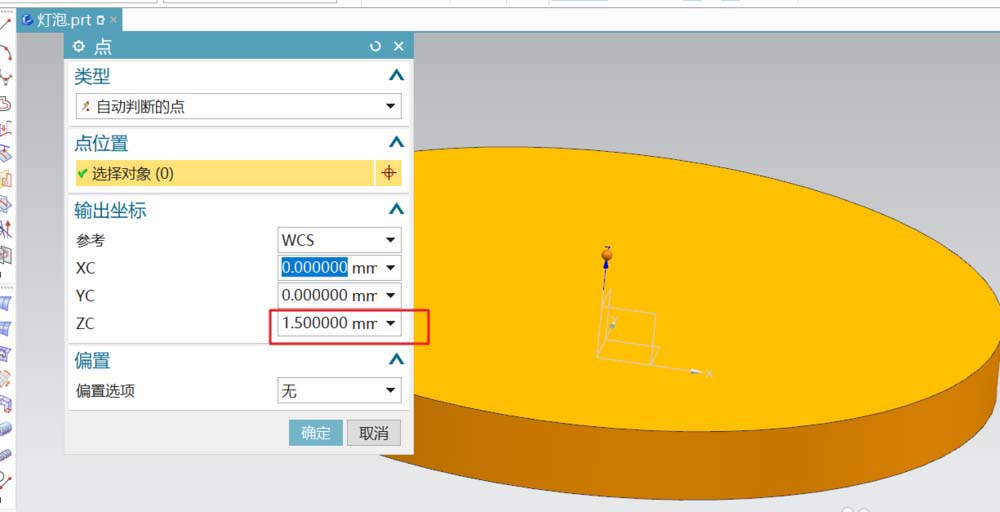

2、在电路板上创建灯泡，先创建灯泡底部的台阶，也是圆柱体，参数如图所示。圆柱的定位Z轴1.5。

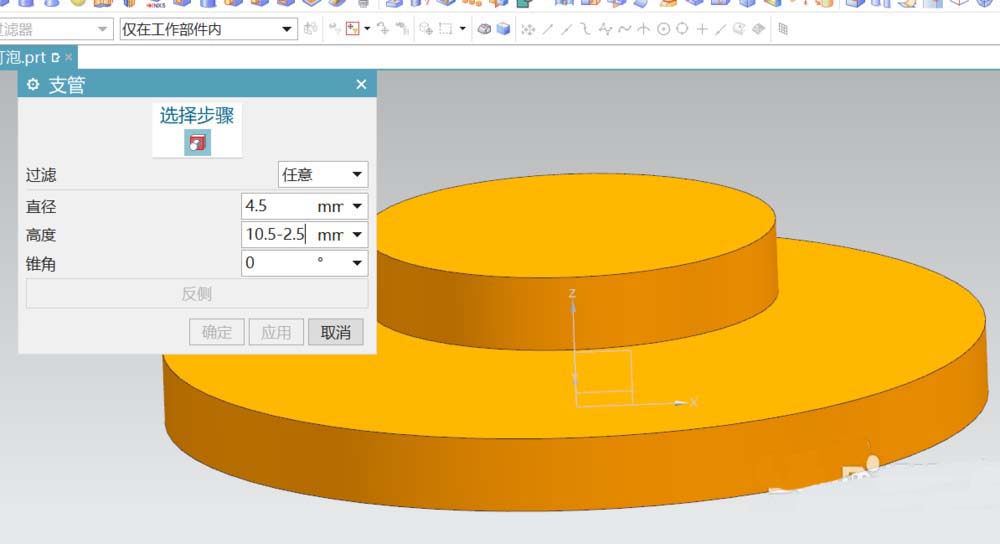

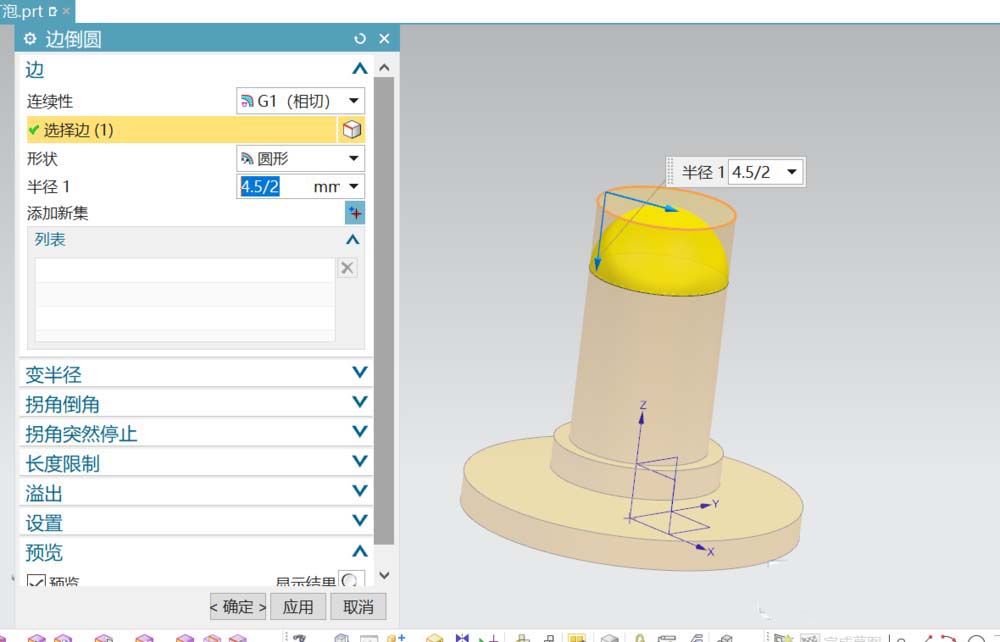

3、在台阶上添加凸台，参数如图所示；将凸台顶端的边倒圆角，半径为2.15.得到发光二极管的外部。

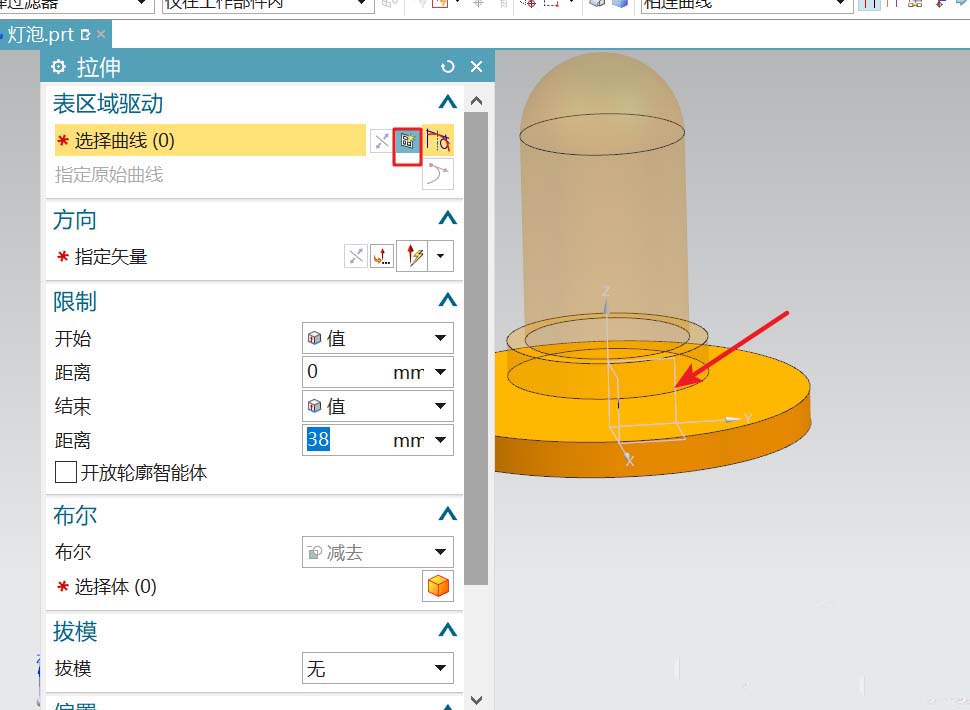

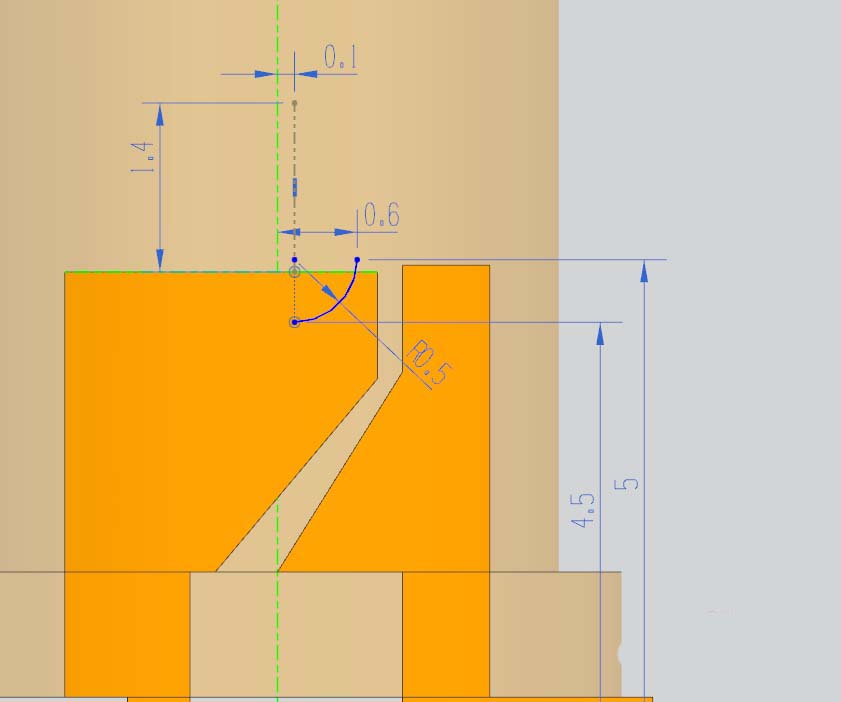

4、直接使用拉伸，在拉伸的截面绘制中选用YZ面为草绘面。在草绘中绘出如图所示的截面线。完成后对称拉伸，厚度为0.2.

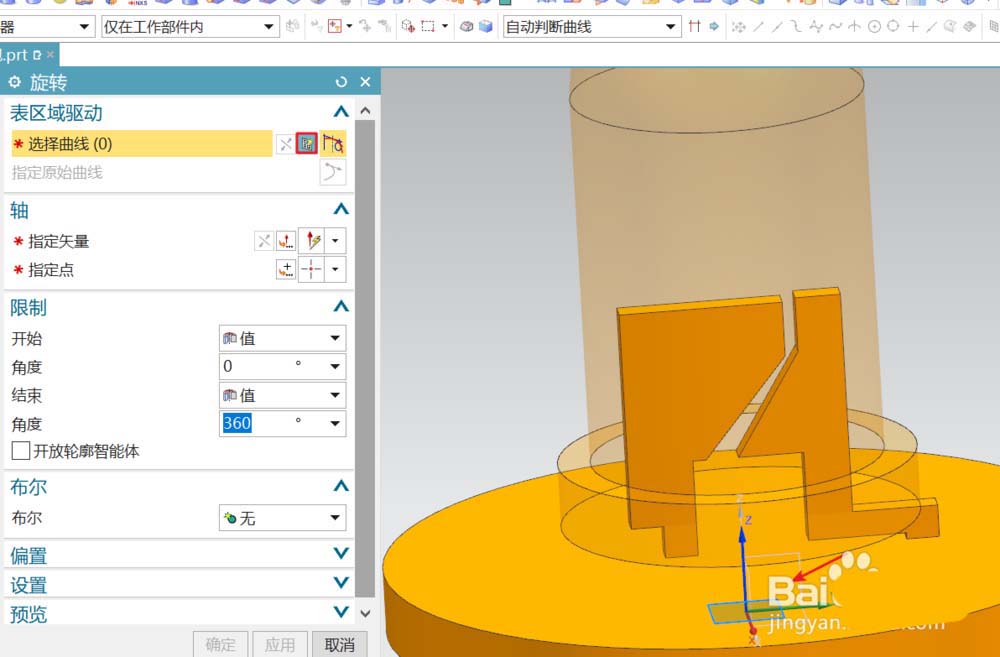

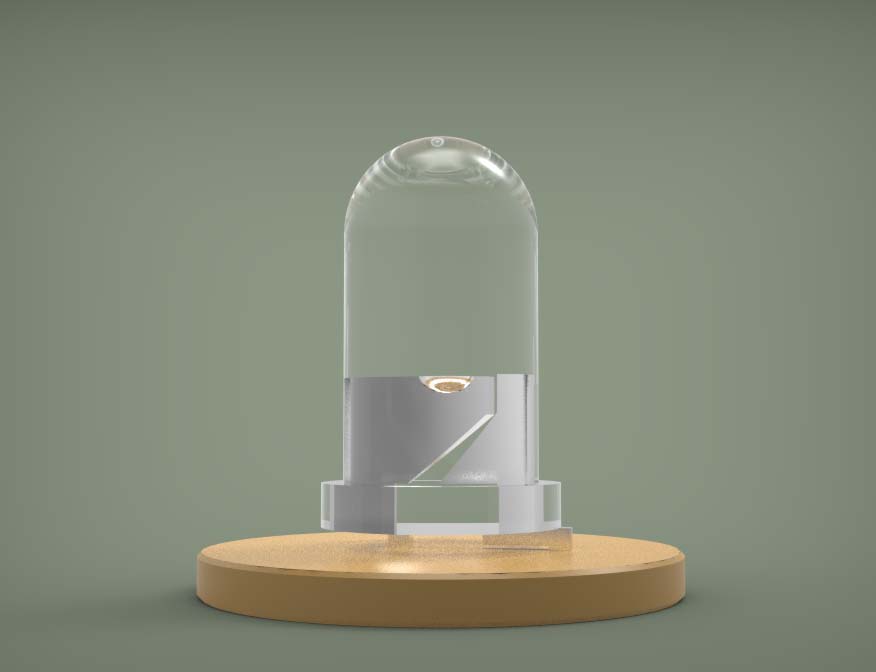

5、选用旋转命令，在YZ面上绘出其旋转线；草图如图所示。旋转出的实体与相应实体合并。在合并得到的实体上，以圆心为定点，创建一直径为0.8的圆球，与之进行布尔求差。得到完整的模型。
以上就是UG12.0建模灯泡模型的教程，希望大家喜欢，请继续关注脚本之家。
