如何在solidworks中用3D草图及扫描绘制管道？我国先进制造产业发展十分迅速，机械工业是所有工业生产的基础，只有良好的机械工业才能造就有竞争力的上层产品，solidworks中3D草图绘制以及扫描是很多使用者的难点，小编总结了一些心得介绍给大家，感兴趣的朋友一起去看看吧。
方法/步骤：

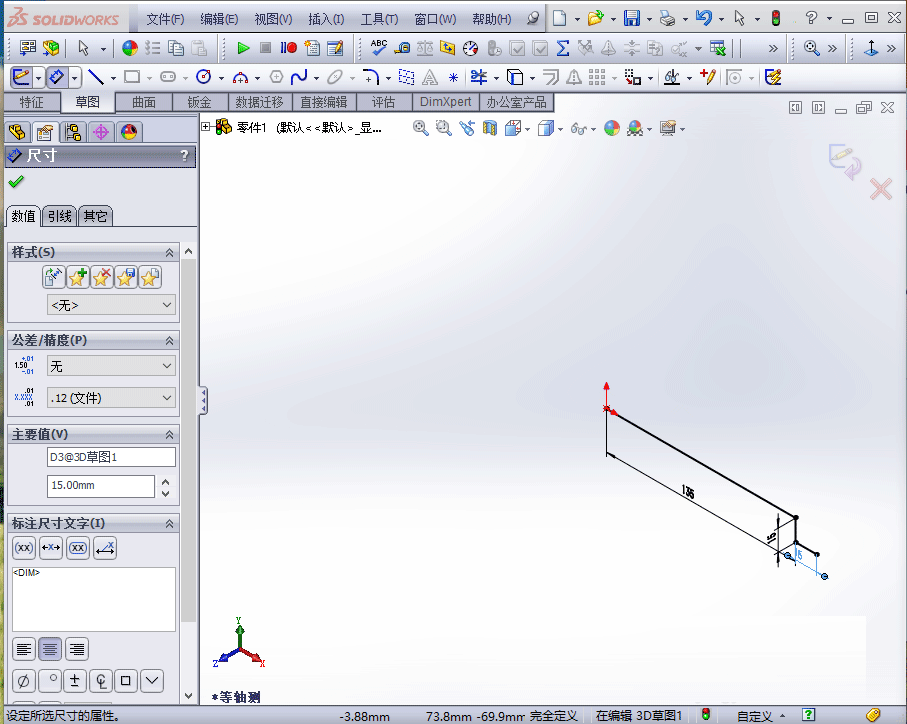

1、首先单机新建，然后创建一个新零件，点击3D草图，单击直线（“草图”工具栏），然后在XY平面上从原点开始绘制一条135mm的直线，沿着Y轴向下绘制15mm，沿着X轴绘制15mm。
2、将方向切换到YZ平面，沿着Z轴绘制180mm，沿着X轴绘制15mm线段，沿着Y轴绘制15mm线段，沿着X轴绘制135mm线段。

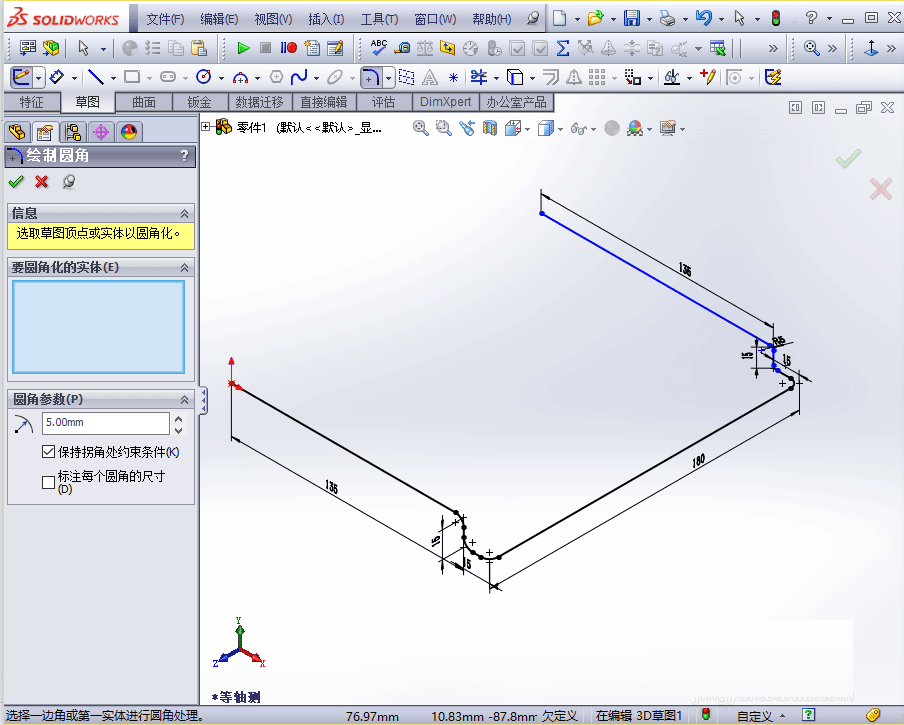

3、点击圆角图标，在圆角半径下输入5mm,在要进行圆角的实体一栏下选择每个拐点，为每个拐角添加5mm圆角，关闭3D草图。

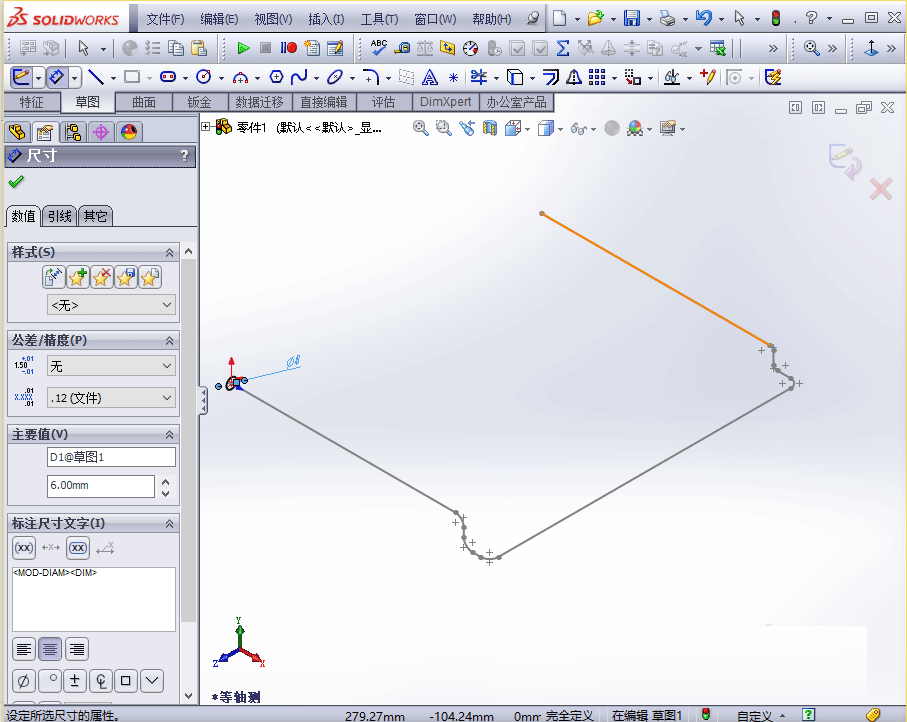

4、保存零件，点击草图绘制，选择右视基准面为草图基准面，在此基准面上，以原点为圆心，绘制一个直径为6mm的圆。

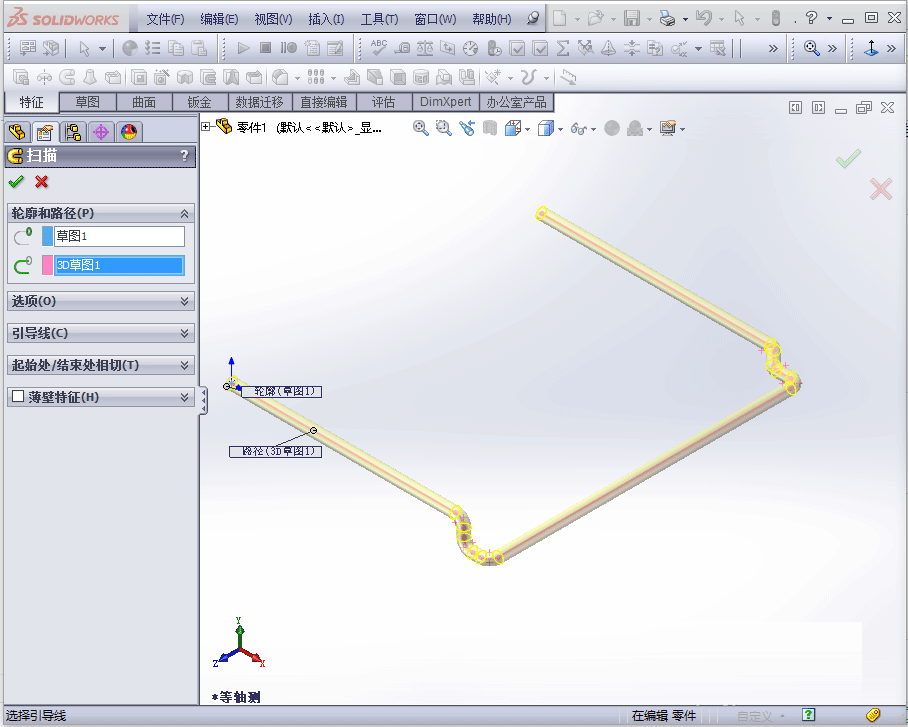

5、点击特征-扫描凸台/基体，选择圆形为扫描轮廓，直线及圆角为扫描路径，点击确定。

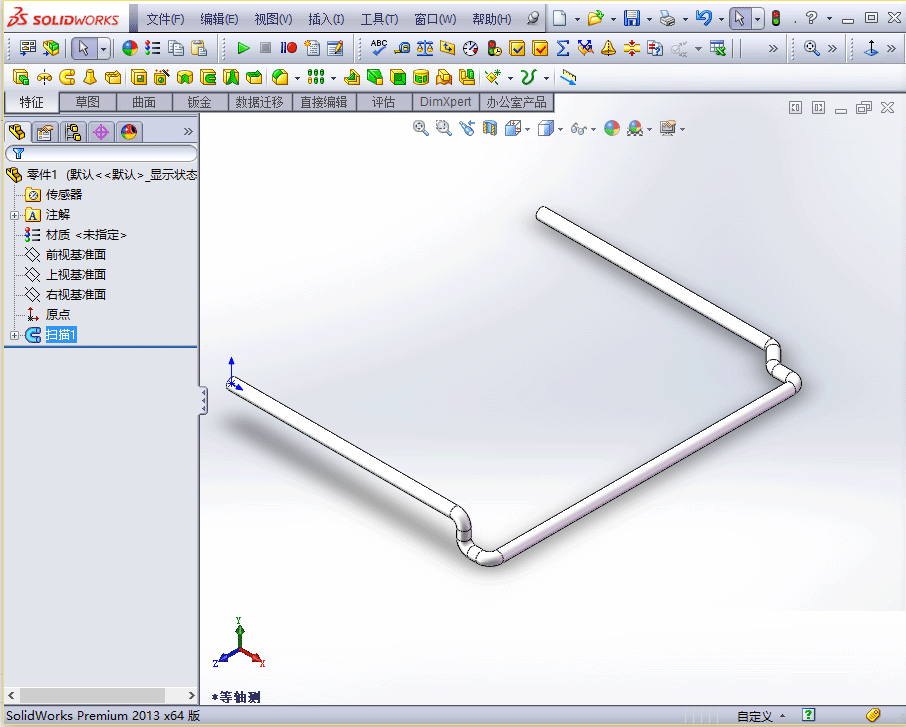

6、完成管道如图所示，点击保存零件即可，每位使用者可根据自己需要的尺寸和方向进行调整。
教程结束，以上就是关于solidworks如何画管道?在solidworks中用3D草图及扫描绘制管道教程的全部内容，小编就给大家介绍到这里了，如果你觉得这篇文章还不错，而且对你有帮助，那就赶快分享给更多的人看到吧！
