ug中想要在曲面添加文字，该怎么输入文本呢？下面我们就来看看详细的教程。

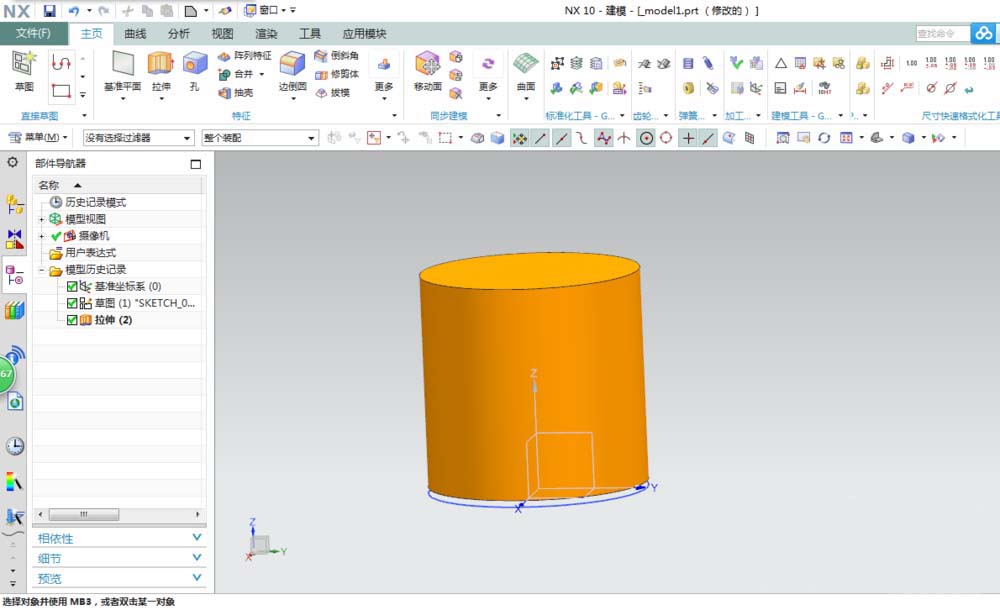

1、创建圆柱体模型。圆柱直径为100mm，拉伸高度为100mm。

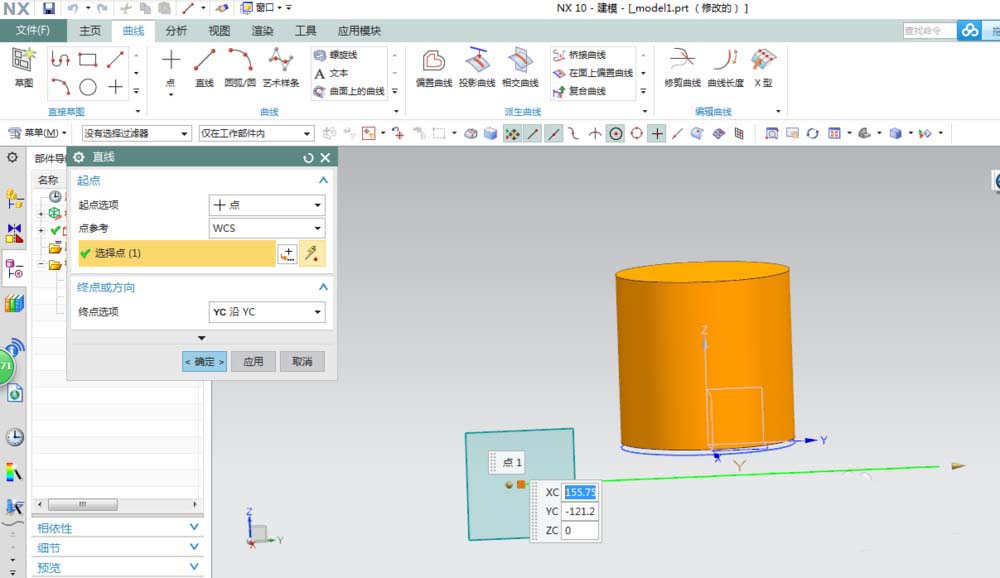

2、使用工具栏中曲线-直线命令绘制一条直线。

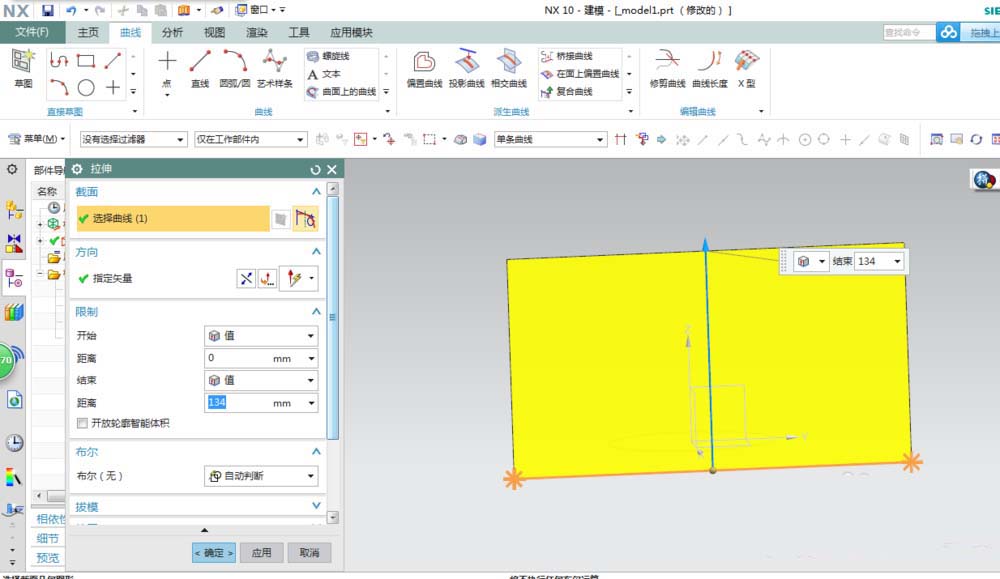

3、使用拉伸功能，拉伸直线形成片体。

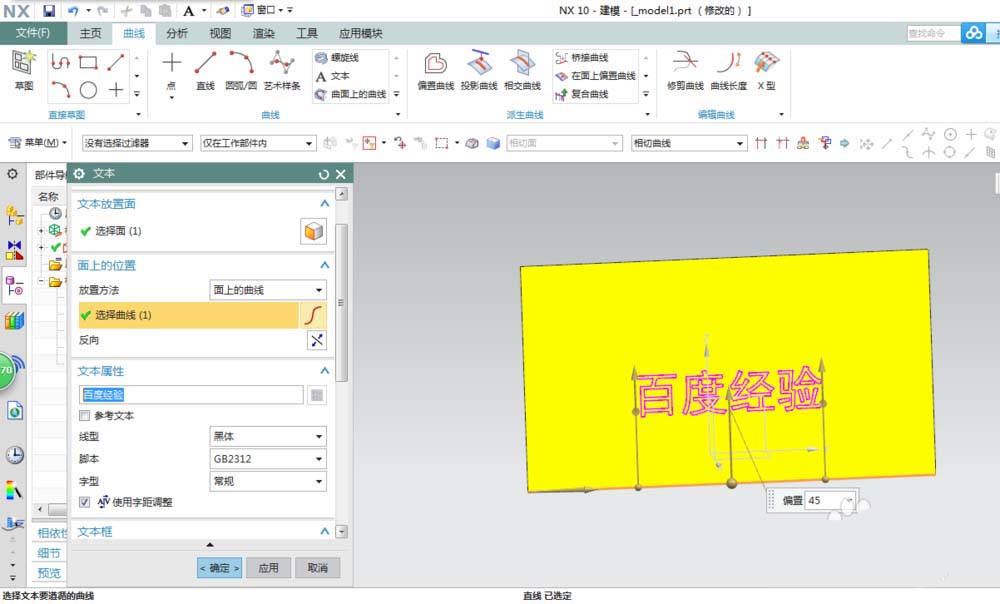

4、使用工具栏曲线-文本 输入我们所需要的文本。文本放置面选择我们刚才拉伸的平面，面上外置选择曲线，选择面上直线。在文本框尺寸一栏中调节字体高度。

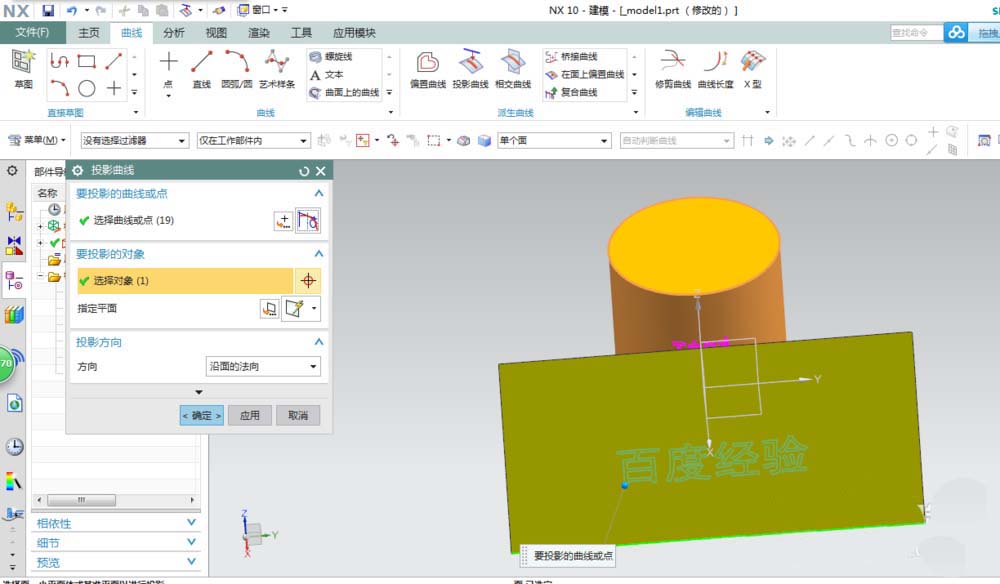

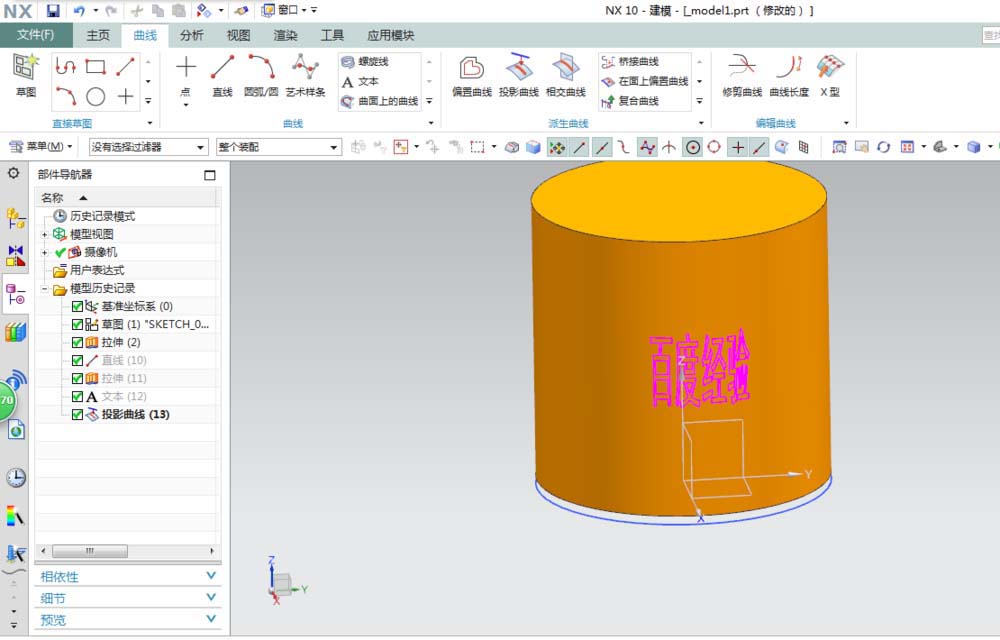

5、使用派生曲线中的投影曲线命令对文本进行投影，要投影的曲线为文本，被投影的面为圆柱面。隐藏文本、直线、片体，完成曲面上文本绘制。
以上就是UG曲面输入文本的方法，希望大家喜欢，请继续关注脚本之家。
