ProE经常建模，该怎么创建曲面呢？我们可以通过自由形状来创建，下面我们就来看看详细的教程。

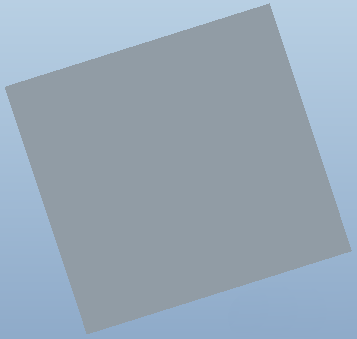

1、新建零件，通过拉伸或填充的方式创建如下平面（边长为200的正方形）。

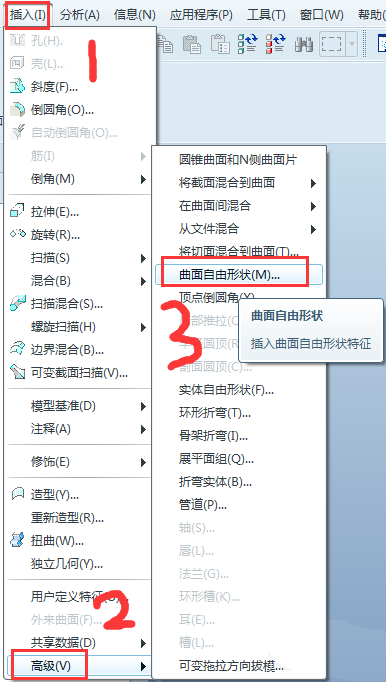

2、依次点击“插入”-“高级”-“曲面自由形状”。

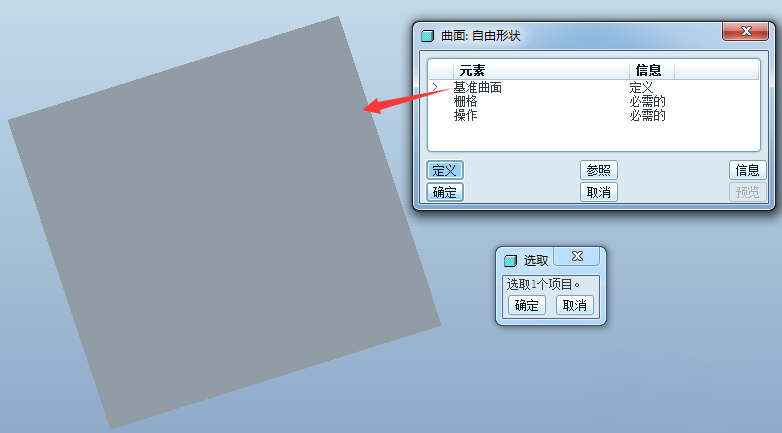

3、弹出如下的“曲面：自由形状”对话框，基准曲面选取上述平面。

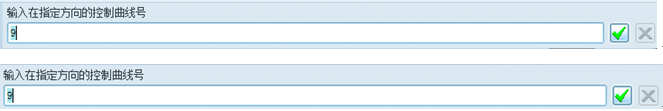

4、栅格设置采用默认值，即两个方向均为9。

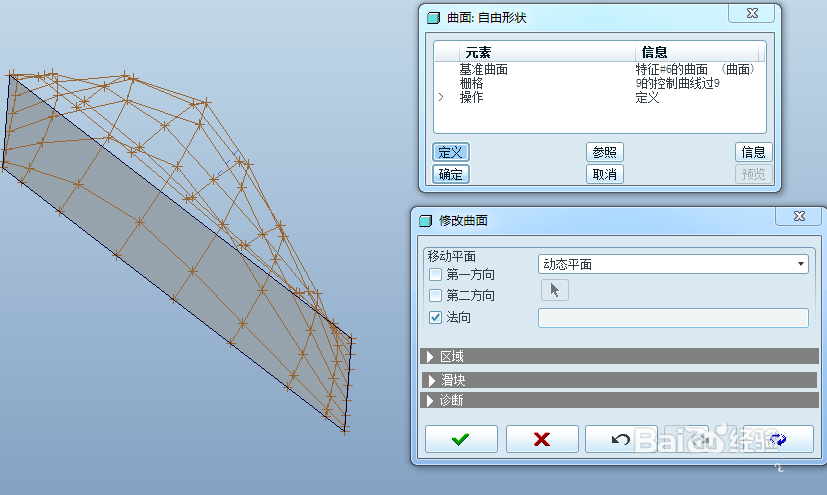

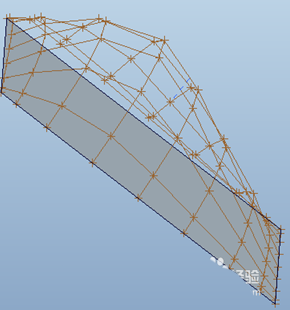

5、通过拖动栅格上的点可以任意改变曲面形状，直到满意为止。

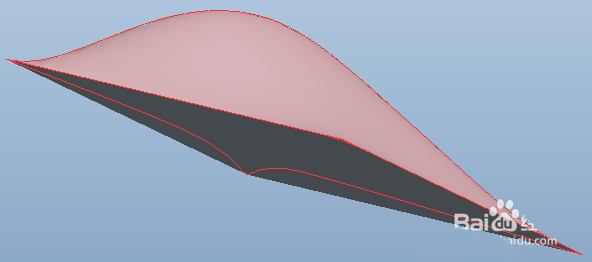

6、自由曲面的结果如下，并不删除原先曲面。
以上就是ProE中创建曲面的教程，希望大家喜欢，请继续关注脚本之家。
