SolidWorks中怎么绘制动轴零件呢？下面我们就来看看详细的教程。

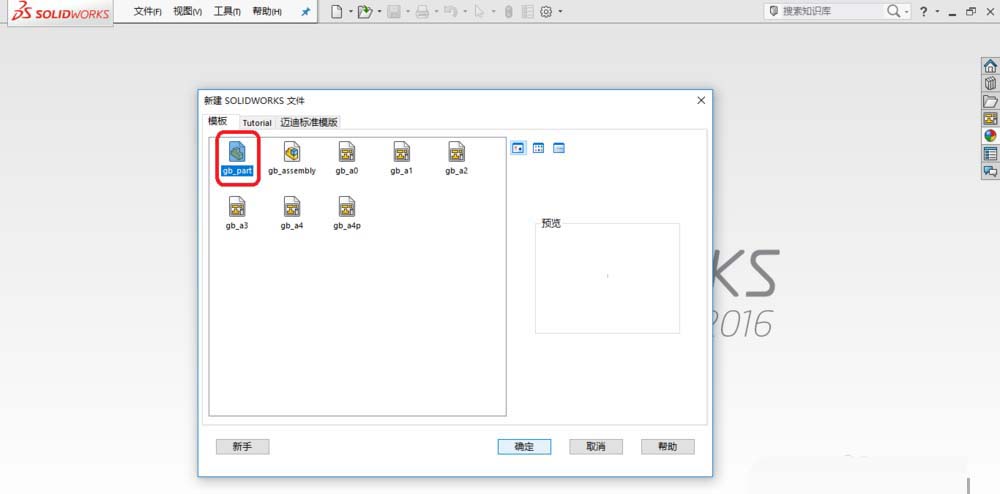

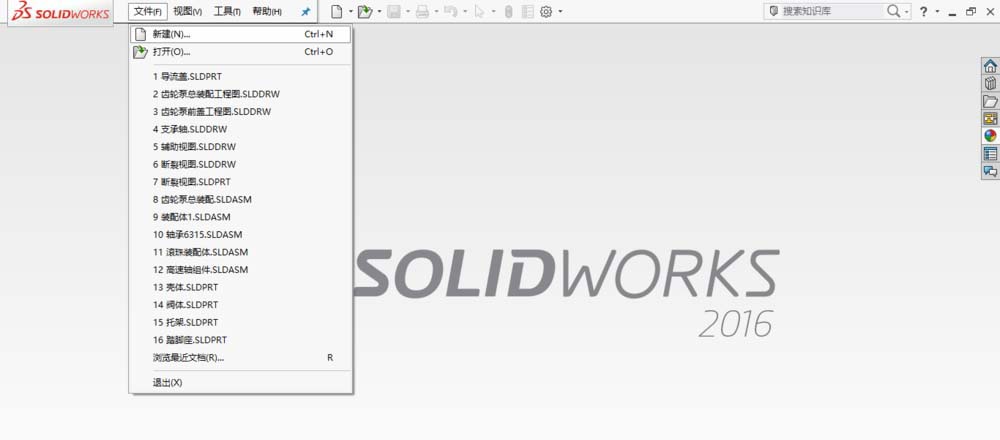

1、打开SolidWorks，新建一个零件文件。

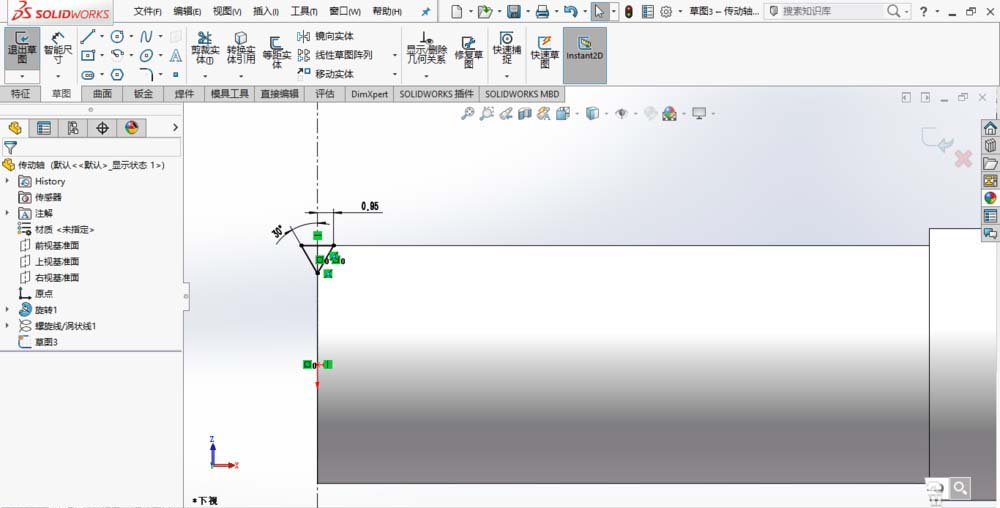

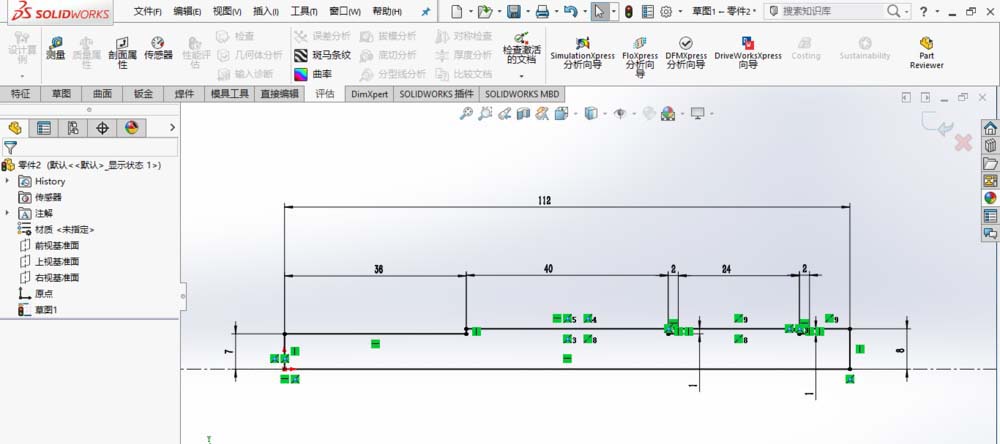

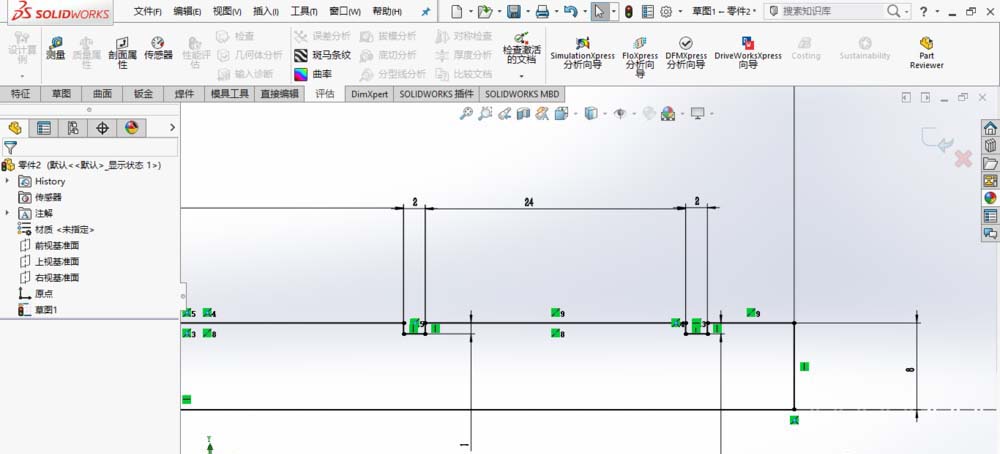

2、在前视基准面上绘制草图，如图所示。

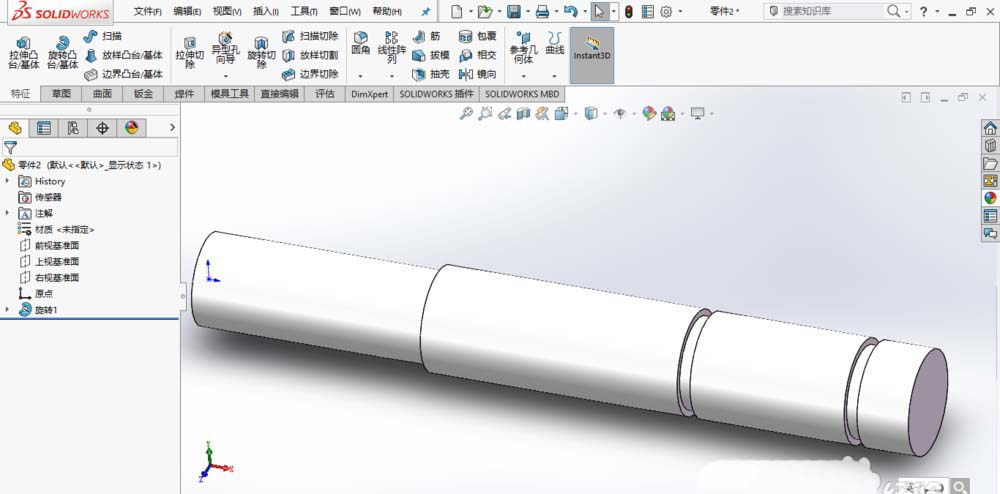

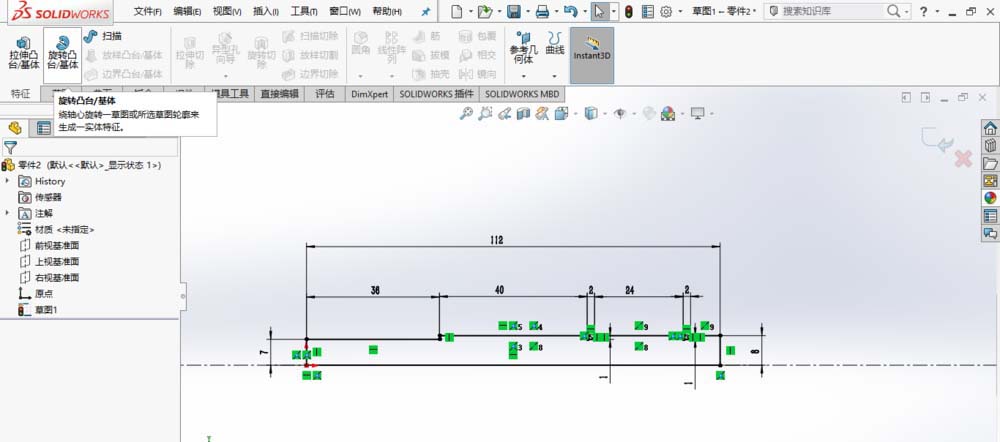

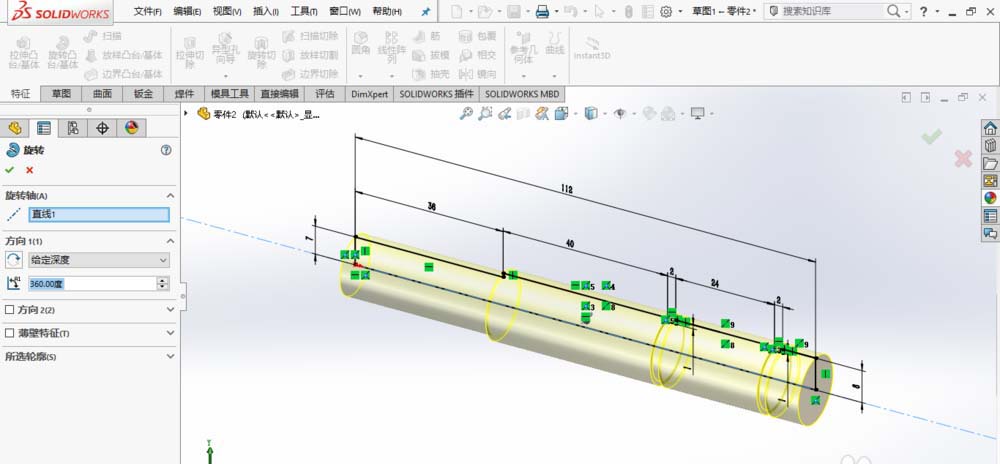

3、单击“特征—旋转凸台/基体”命令，创建旋转特征，如图所示。

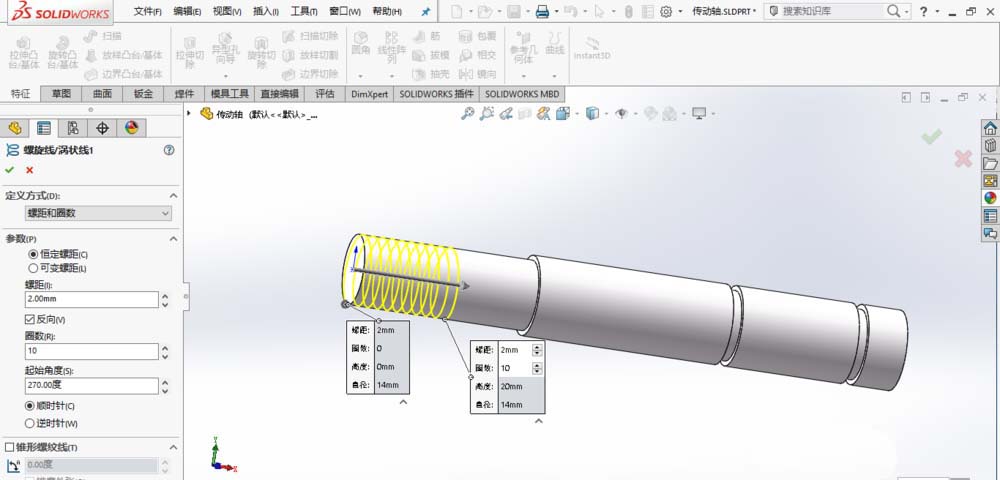

4、插入螺旋线如图所示。

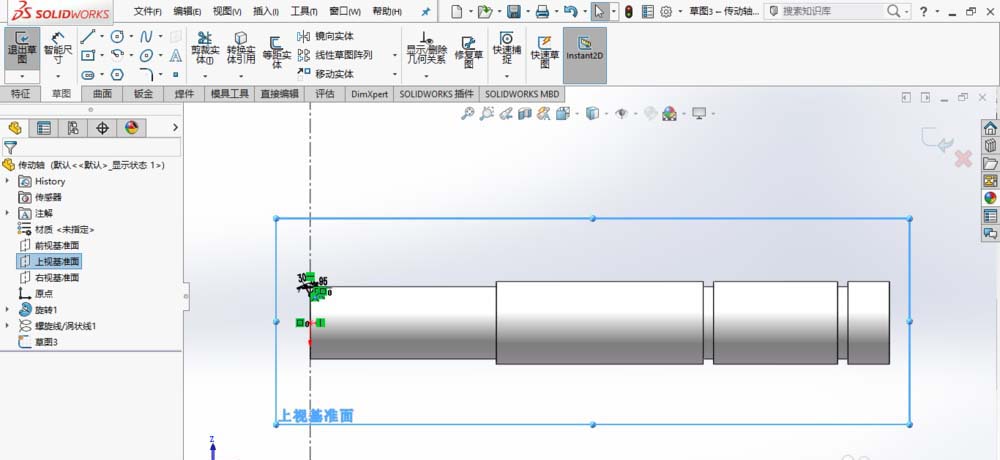

5、在上视基准面绘制草图如图所示，退出草图。

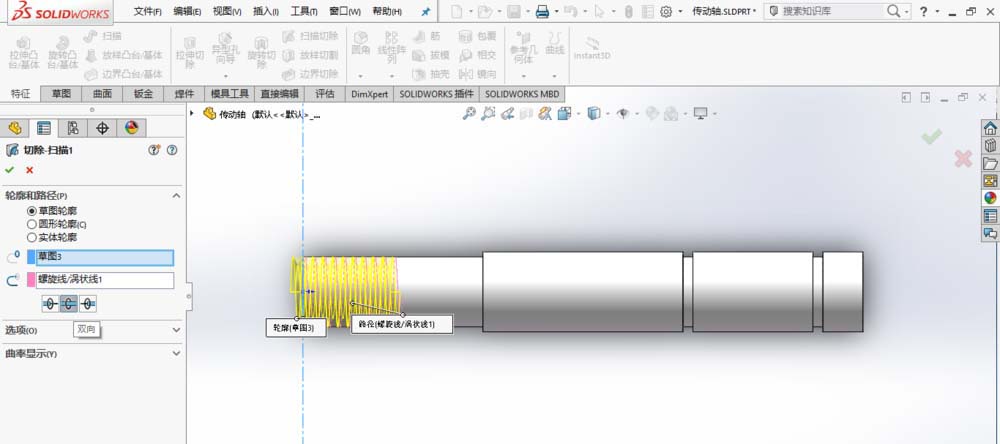

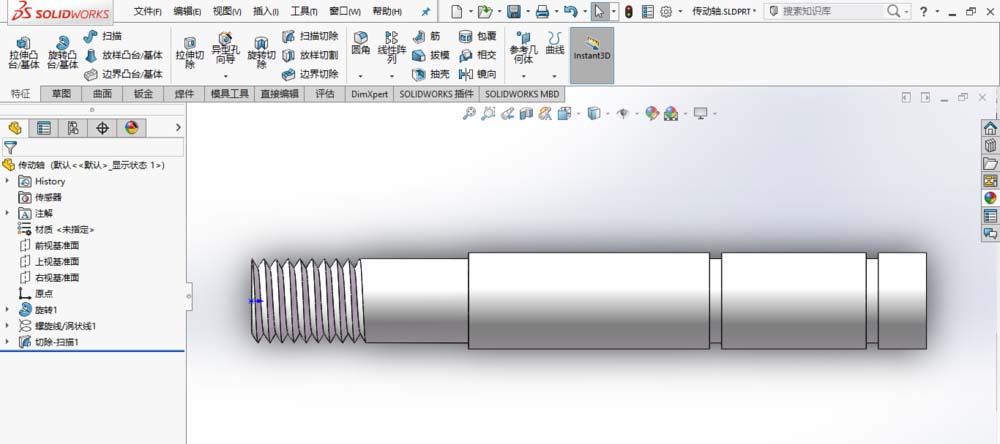

6、创建扫描切除特征，轮廓选择绘制的草图，路径选择螺旋线，反向选择双向，如图所示，创建螺纹。

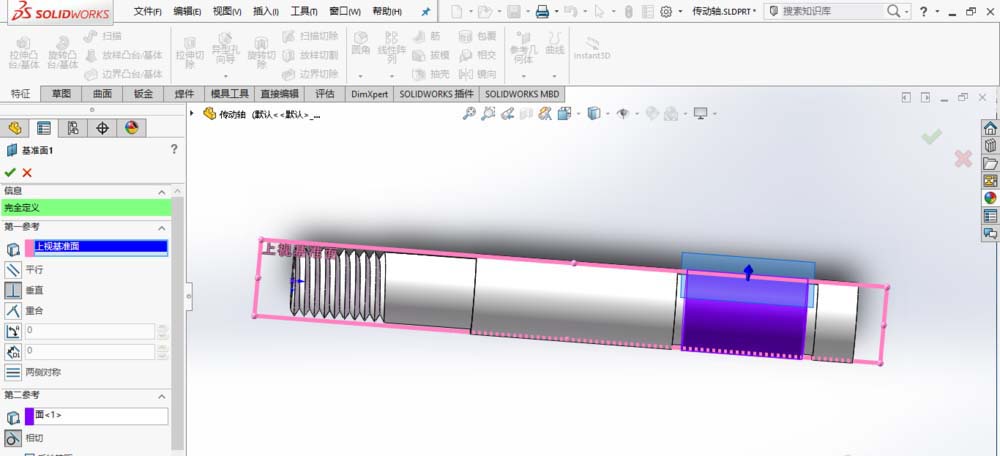

7、创建基准面，如图所示。

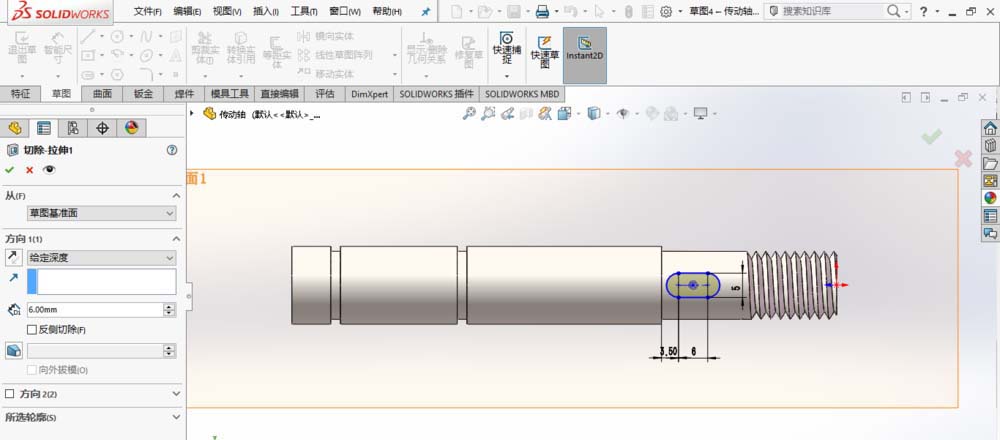

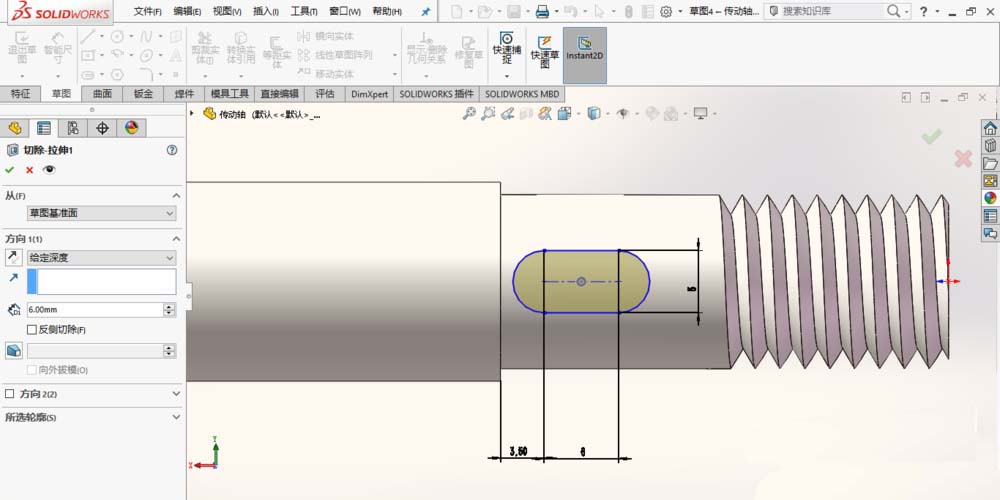

8、在基准面上绘制草图，创建切除特征，切除深度“4 mm”，如图所示，得到深度“3 mm”的轴槽。

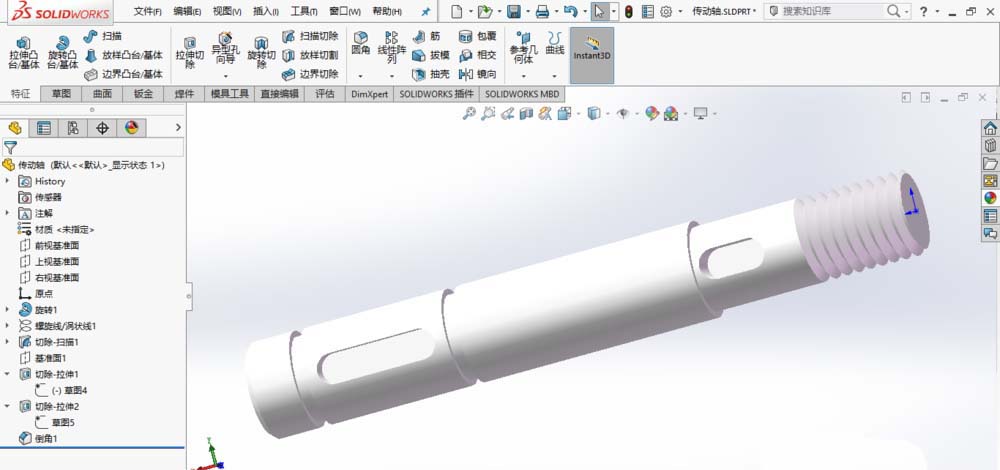

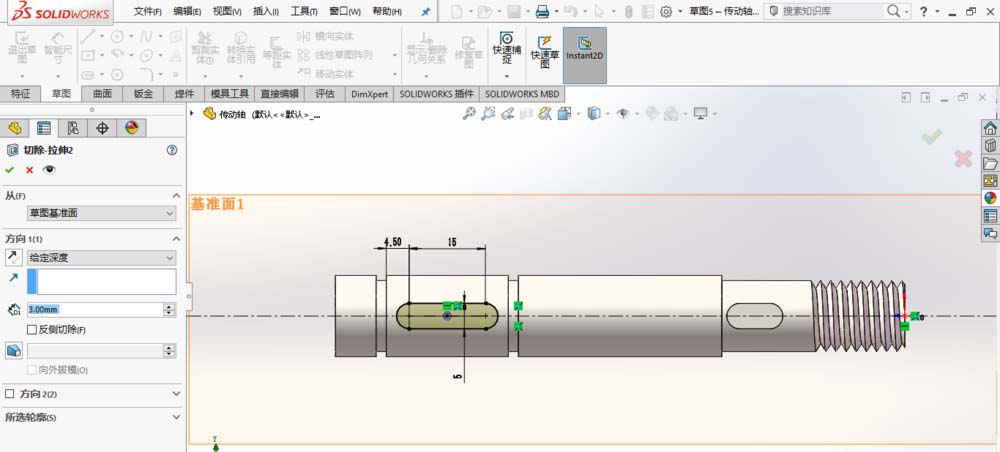

9、在基准面上绘制草图，创建切除特征，切除深度“3 mm”，如图所示，得到另一个深度“3 mm”的轴槽。

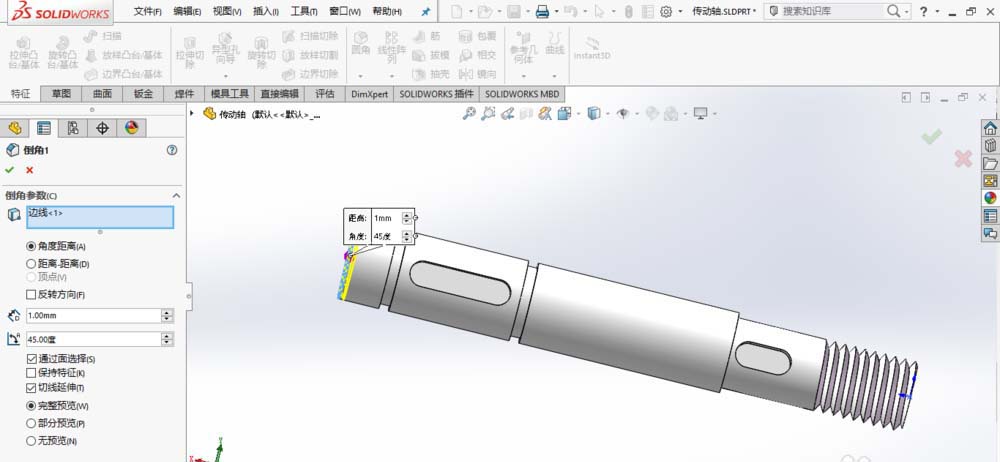

10、创建倒角，选择图示边线，距离“1 mm”。

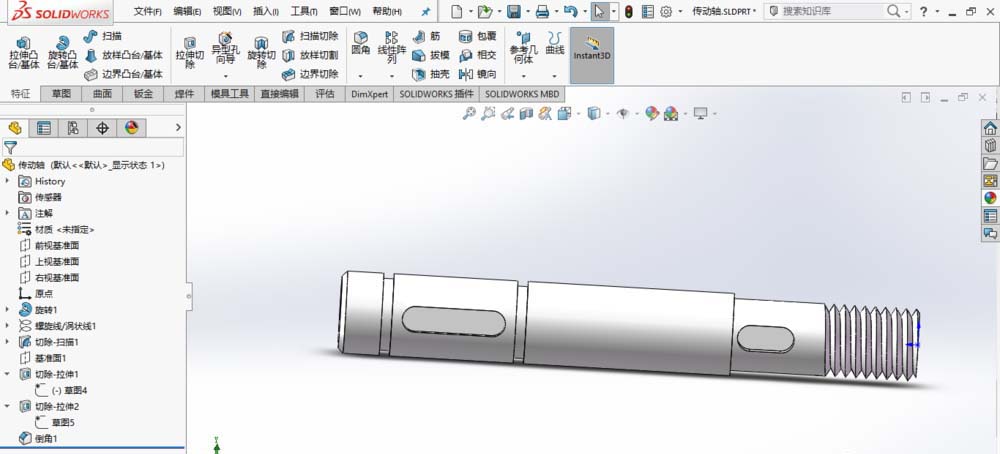

11、至此，传动轴创建完成，保存零件模型。
