ug设计零件图的时候，图纸中有很多辅助特征，辅助的特征又不能删除，此时使用图层移动对来其进行管理是最好的做法，该怎么移动呢？下面我们就来看看详细的教程。
1、图层命令位于视图菜单下，在初始的UG绘图界面中，是看不到图层工具的，必须从主菜单切换到视图菜单下；

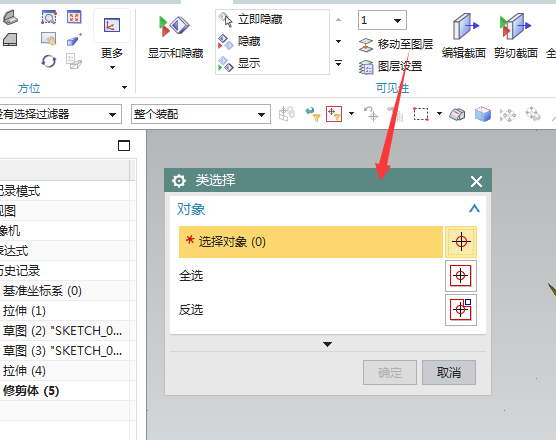

2、点了图层移动命令后，其会弹出选择对话框；

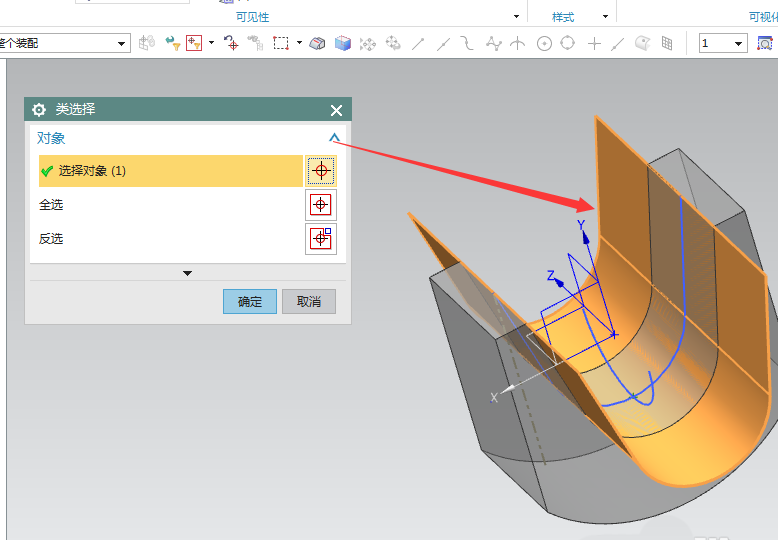

3、选择下图的曲面，（在对零件执行移动图层时，尽量归类，比如曲线、点、曲面、基准等，都各自放一层，方便管理）

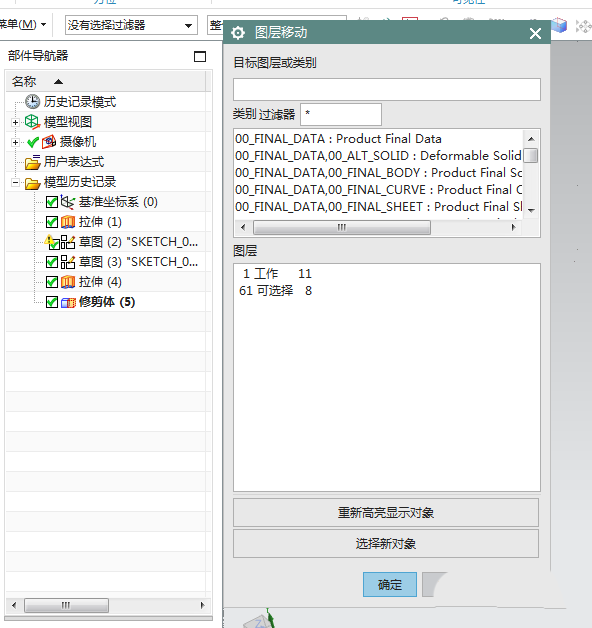

4、选择完成后，点确定，此时就弹出了图层对话框；

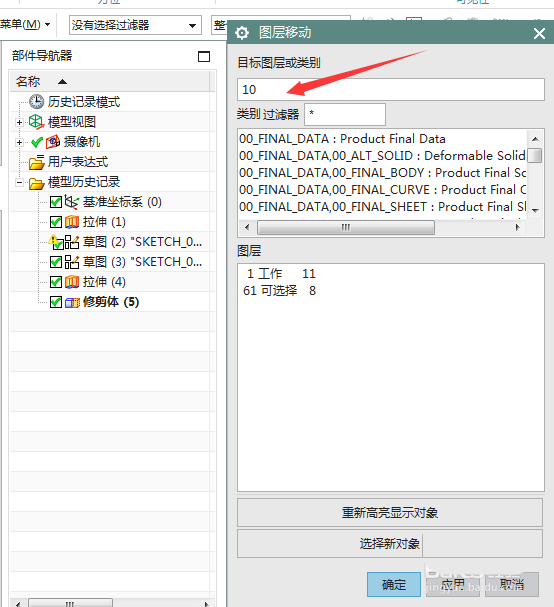

5、在第一栏指定层的数字；（UG中共有1-256层，设计师可以自由选择图层）

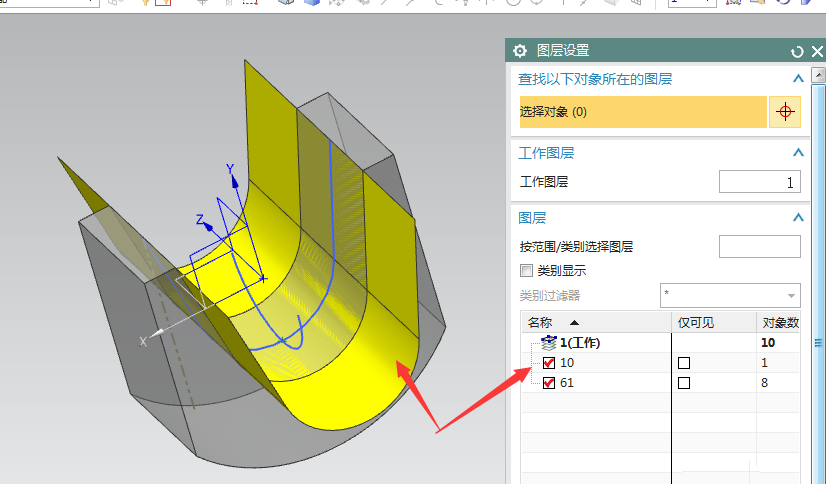

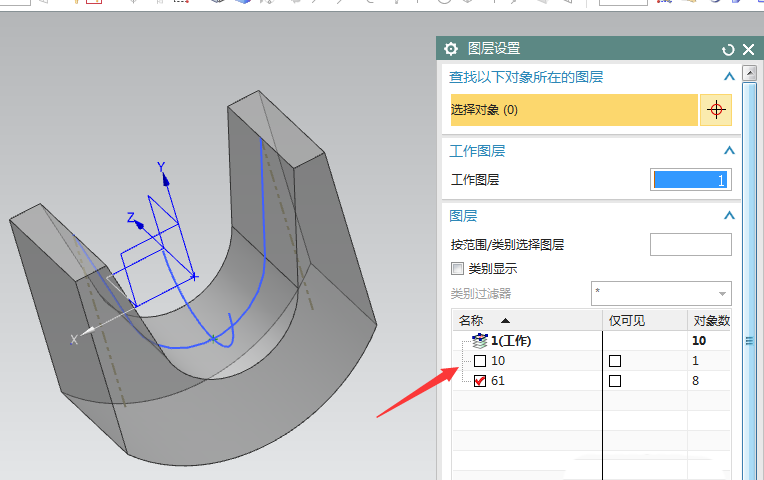

6、在执行图层移动后，其曲面就自动隐藏了，如需要其显示，可以单击图层管理，把其打开即可，如图2；
图层移动是使用图层来管理零件的一种方法，其目的是使用绘图界面更加简洁；无论设计什么样的零件，为了达到最终的设计效果，希望大家喜欢，请继续关注脚本之家。
