之前我们介绍过ProE创建单向边界混合曲面的教程，今天我们就来看看创建双向边界混合曲面的教程。

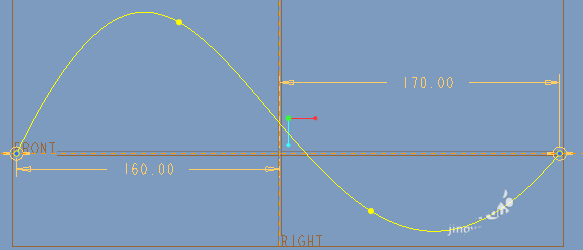

1、新建零件，在TOP面上随意绘制一条曲线，尺寸可参考下图，按√完成草绘。

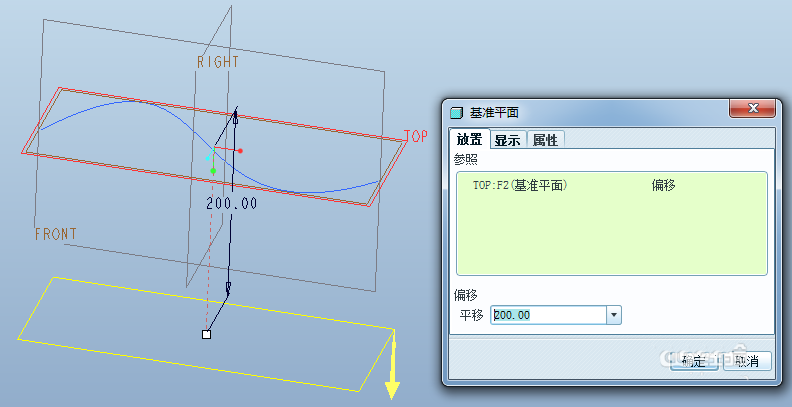

2、将TOP面平移200创建基准面DTM1。

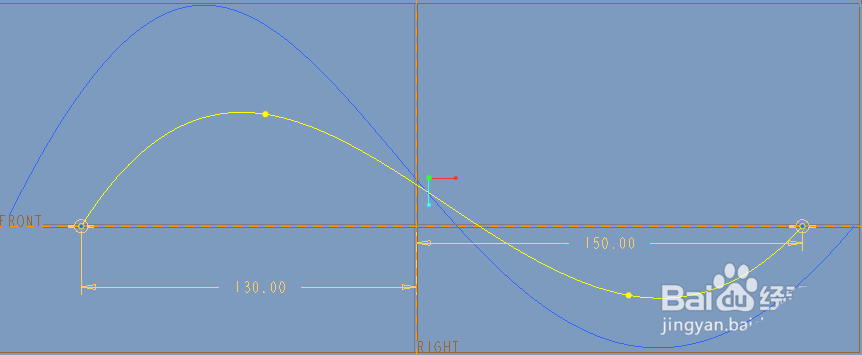

3、在DTM1面上随意绘制一条曲线，尺寸可参考下图，按√完成草绘。

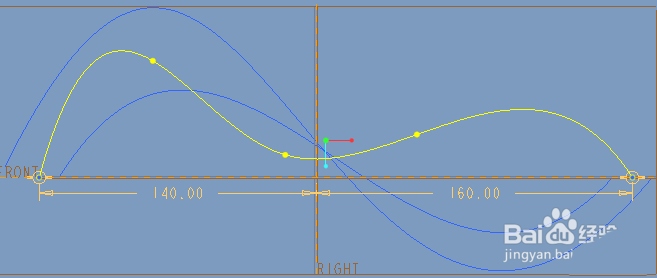

4、将TOP面向相反方面平移200创建基准面DTM2，在DTM2面上随意绘制一条曲线，尺寸可参考下图，按√完成草绘。

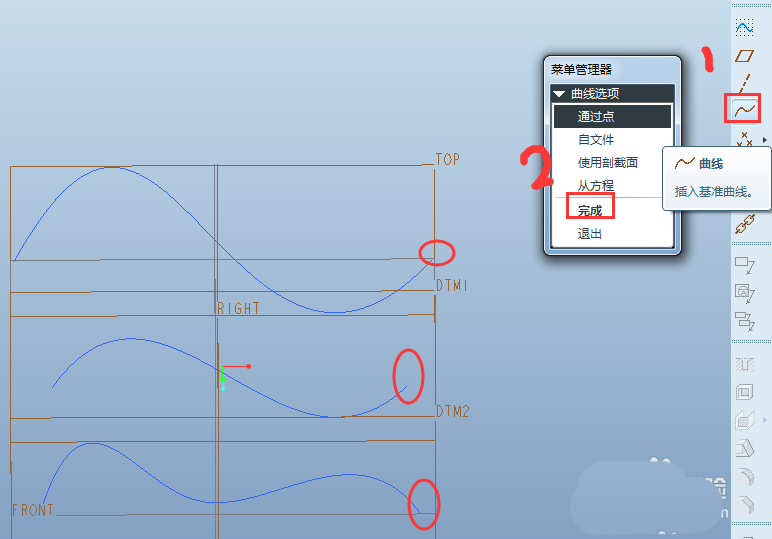

5、点击工具栏的“基准曲线”按钮，选择三条草绘曲线的端点创建基准曲线。

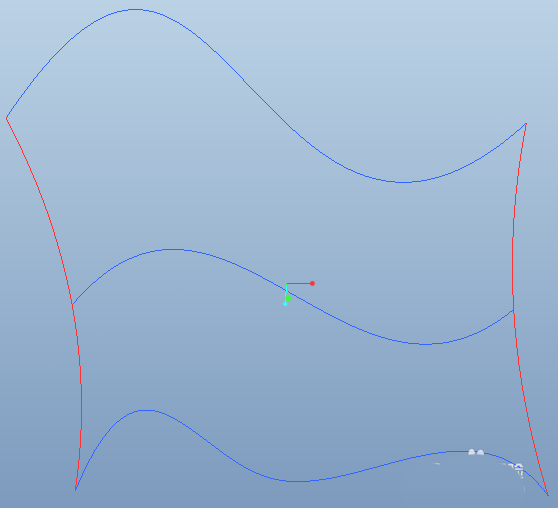

6、两端的基准曲线建好后如下所示。

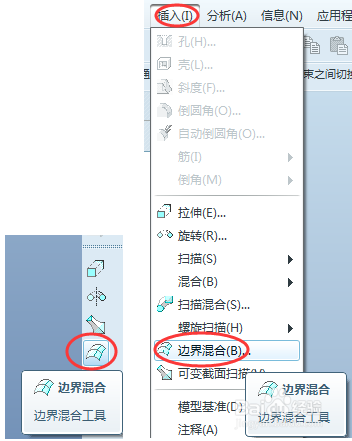

7、点击工具栏里的“边界混合”按钮（下图左），或者依次点击“插入”-“边界混合”（下图右）。

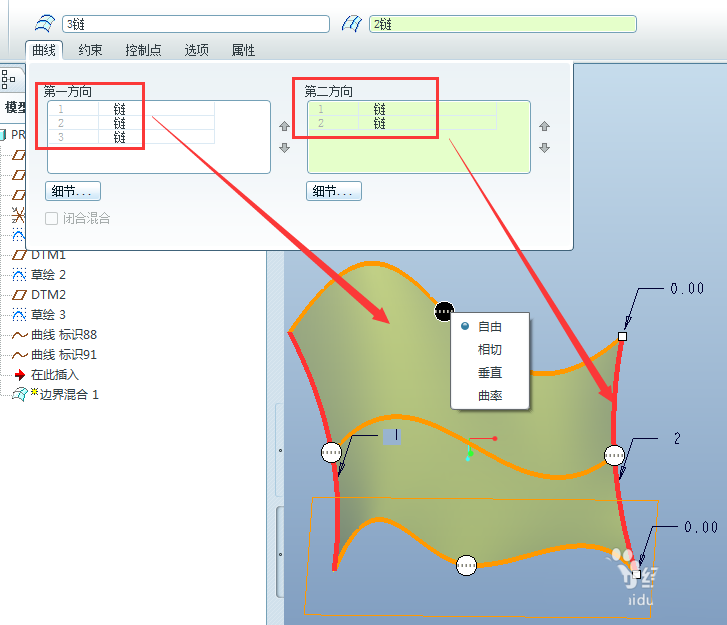

8、系统弹出如下“边界混合”的操控面板，点击“曲线”，在第一方向按Ctrl拾取三条曲线，在第二方向按Ctrl拾取两条曲线，点击“约束”或者右键点击曲线上的圆圈，可对曲面的起始和终端进行约束如自由、相切、曲率、垂直等，我们选取默认值自由，其它几种形式大家可以自行尝试。预览效果如下，点击√完成。

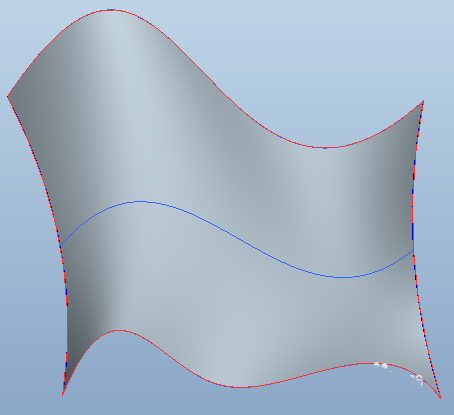

9、最终效果如下。
以上就是ProE双向边界混合曲面创建方法，希望大家喜欢，请继续关注脚本之家。
