ProE可变截面扫描特征主要功能是建实体、曲面、薄板或切除材料等，且各截面可以是变化的，下面我们举例来介绍。

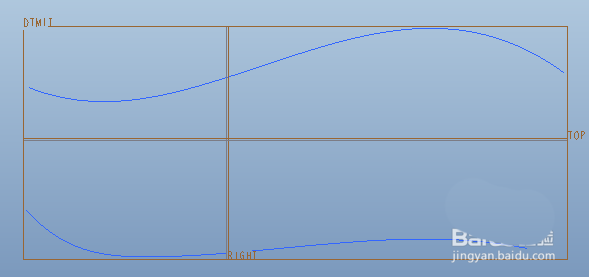

1、新建零件，将FRONT基准面平移100形成基准面DTM1，并在这两个基准面上分别草绘如下两条样条曲线作为扫描轨迹。

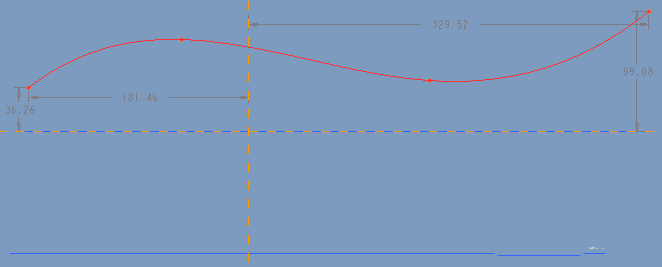

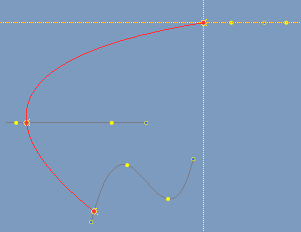

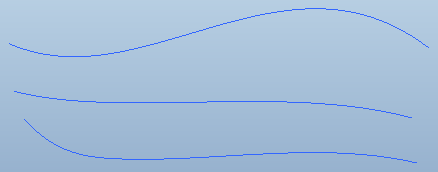

2、在Top基准面上草绘如下图1的样条曲线，最终形成的三条扫描轨迹线如下图2所示。

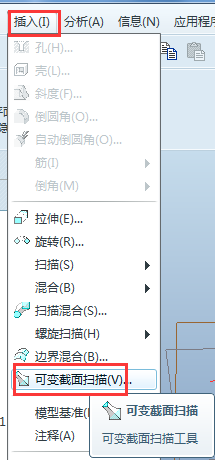

3、在零件状态，依次点击“插入”-“可变截面扫描”；或者点击工具栏的对应按钮。

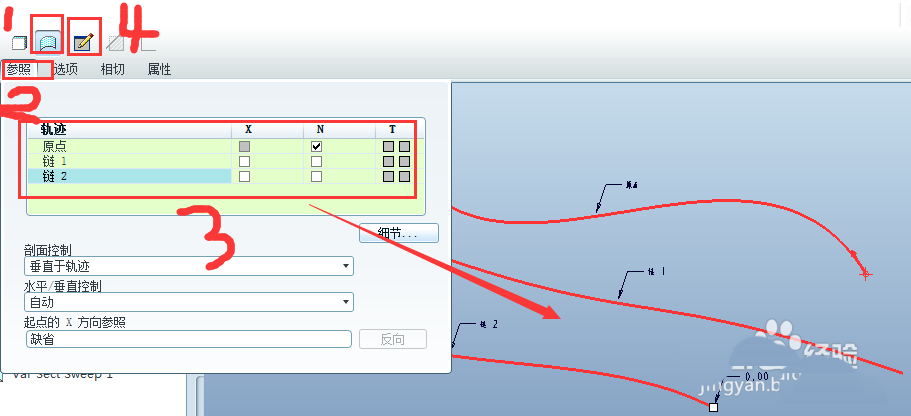

4、系统打开如下的操控面板。选择曲面（step1），点击参照（step2），收集三条曲线作为扫描轨迹（step3），然后点击草绘按钮（step4）。
5、此时进入草绘状态，绘制如下的扫描截面，完成并退出。

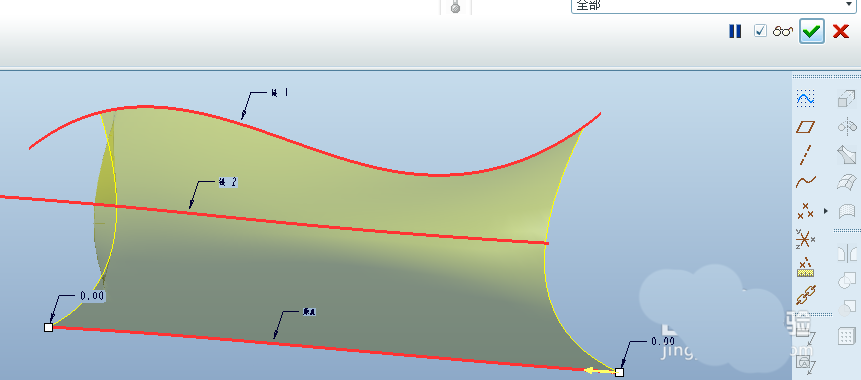

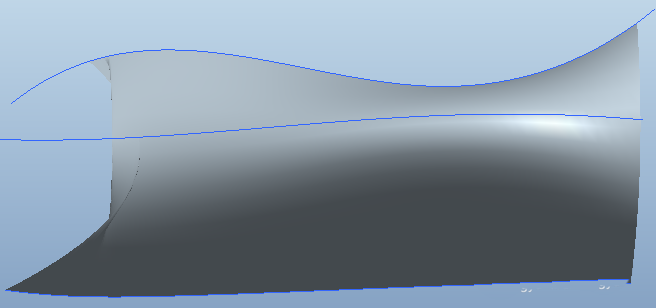

6、此时的预览效果如下，点击右上角的√完成。

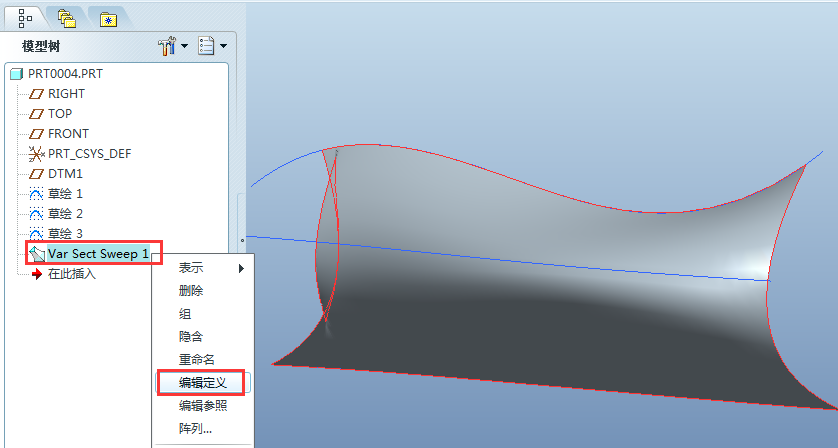

7、若要修改该特征，只需右键点击模型树的“var sect sweep”，或者右键单击扫描形成的特征，弹出框选择“编辑定义”，即可进入控制面板，修改相应项即可。
以上就是ProE可变截面扫描特征的使用方法，希望大家喜欢，请继续关注脚本之家。
