SolidWorks中想要创建钣金边角剪裁，该怎么创建呢？下面我们就来看看详细的教程。

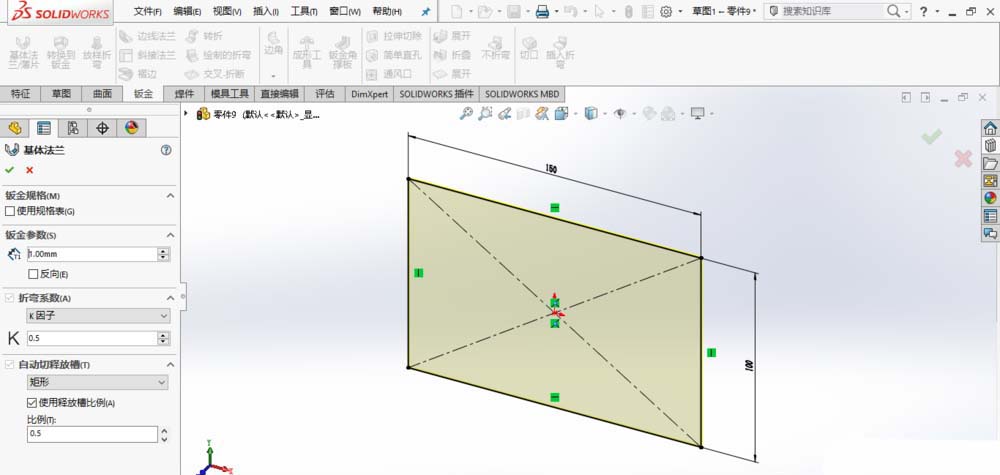

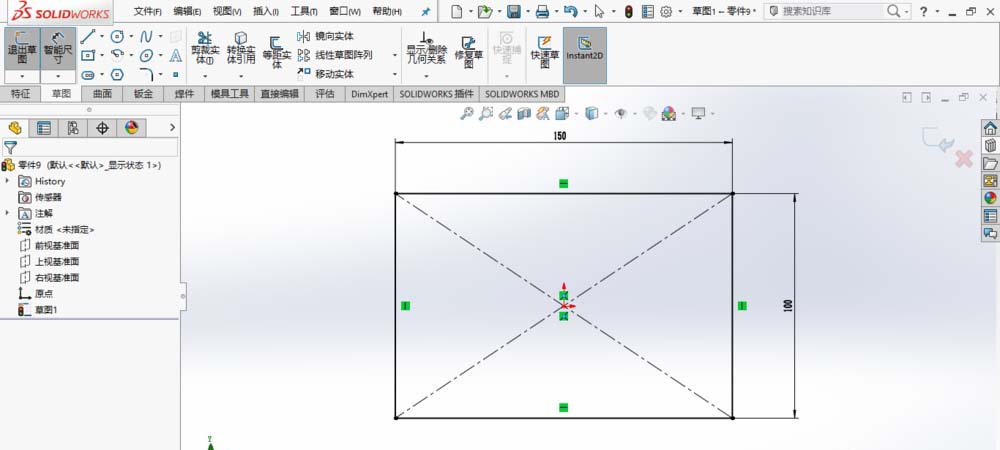

1、打开SolidWorks，新建一个零件模型。在前视基准面绘制草图，如图所示，创建基体法兰。钣金厚度“1 mm”，折弯半径“1 mm”。

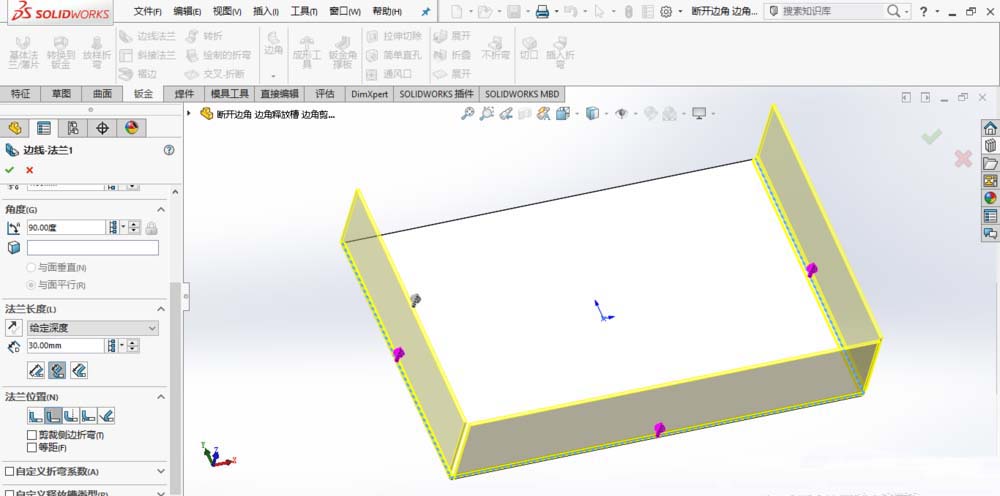

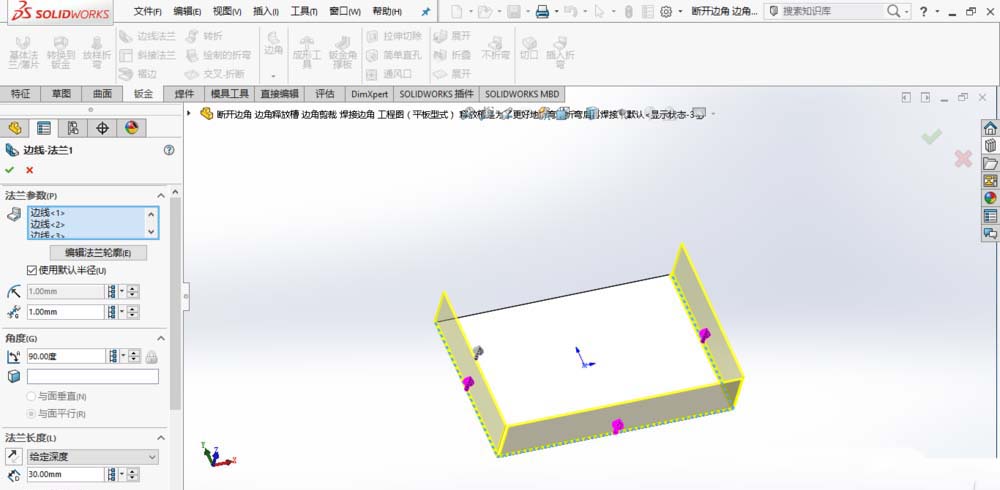

2、创建边线法兰，如图所示。

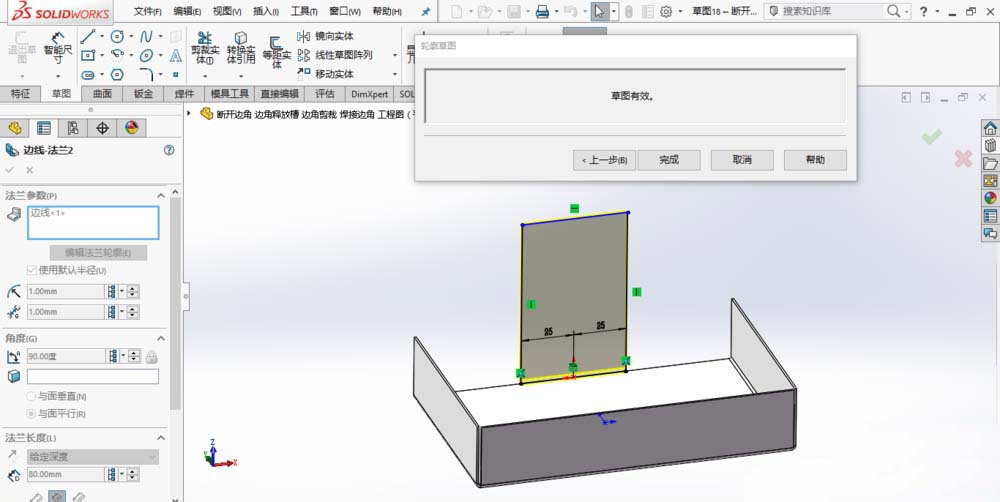

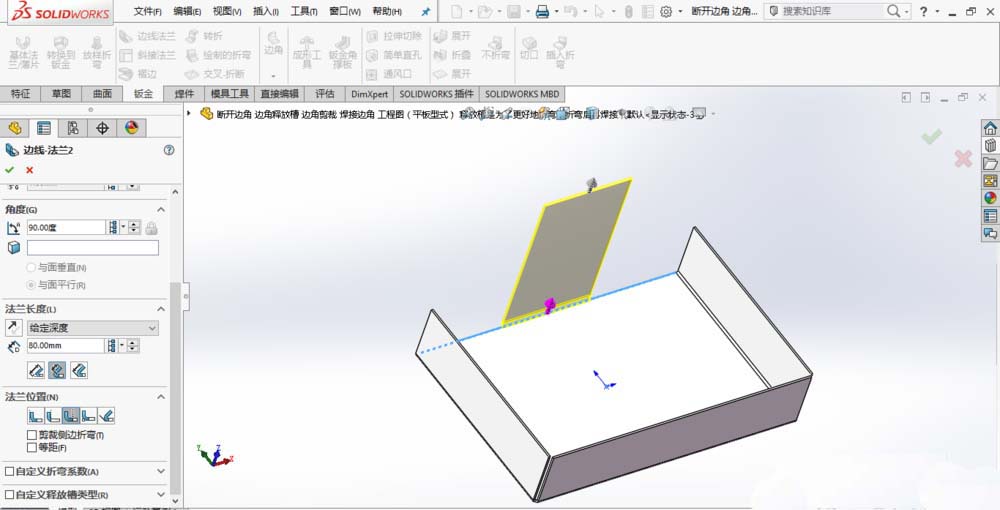

3、创建边线-法兰2，法兰轮廓位置如图。

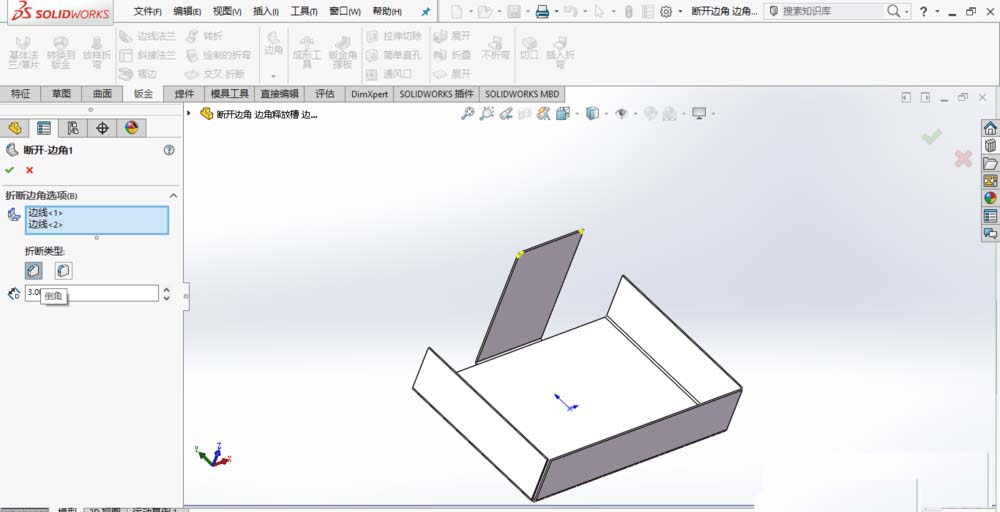

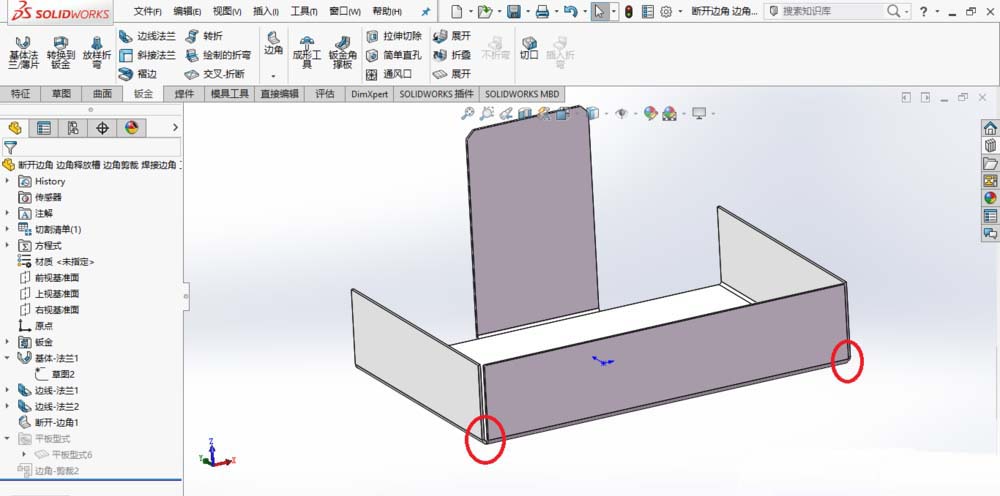

4、单击“钣金—边角—断开边角/边角剪裁”命令，选择图示边线，折断类型选择倒角，距离设置为“3 mm”。

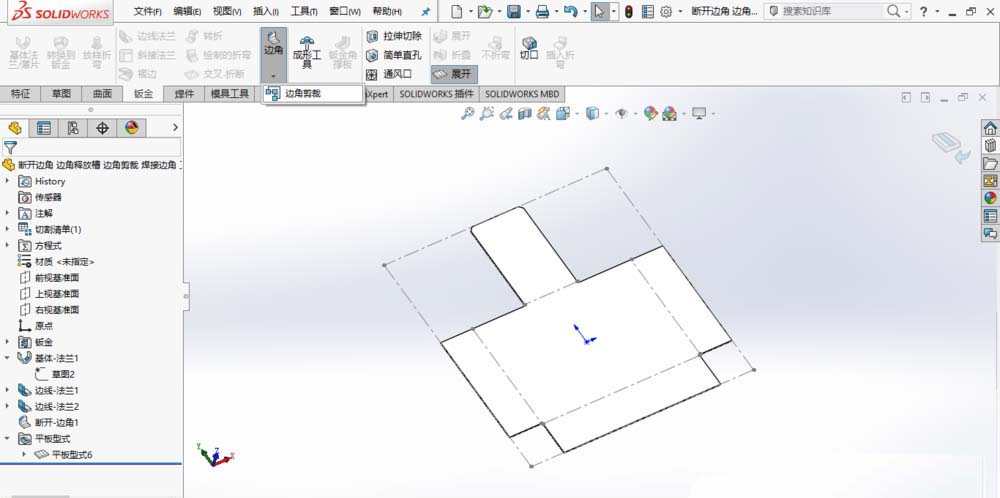

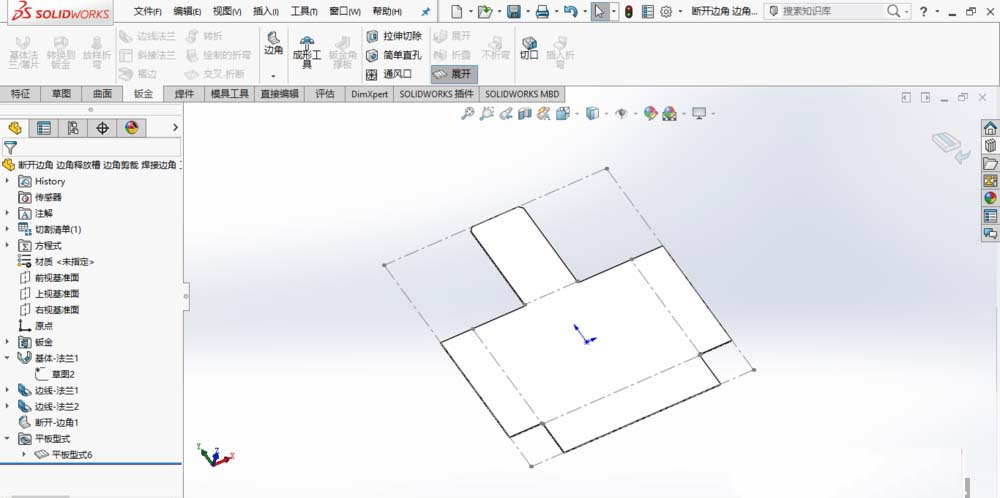

5、单击“钣金—展开”命令，如图所示。在展开状态下，可以创建边角剪裁，其效果等同于折弯时的边角释放槽，同时其剪裁的边角只有在展开状态下能显示出来。

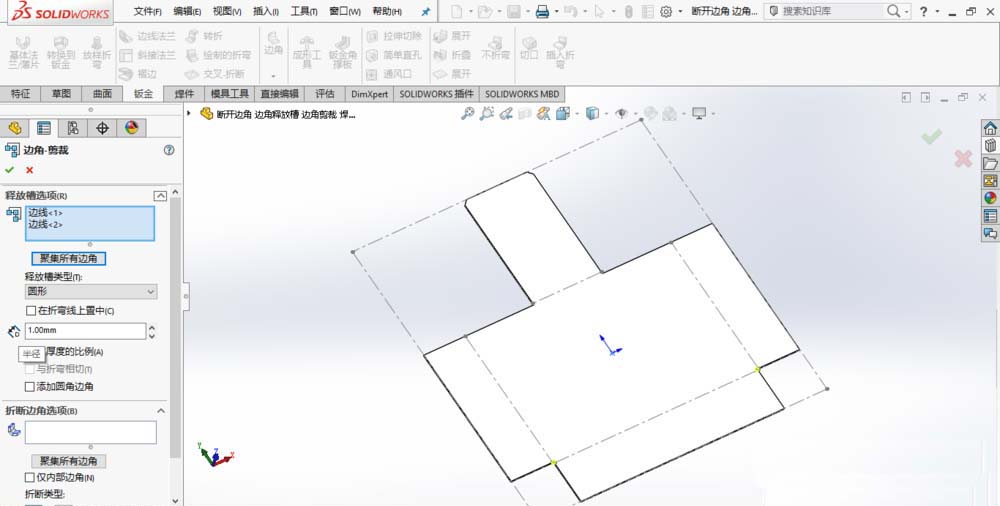

6、单击“钣金—边角—边角剪裁”命令。在边角-剪裁对话框中单击“聚集所有边角”，释放槽类型选择“圆形”，半径设置为“1 mm”，单击确定。

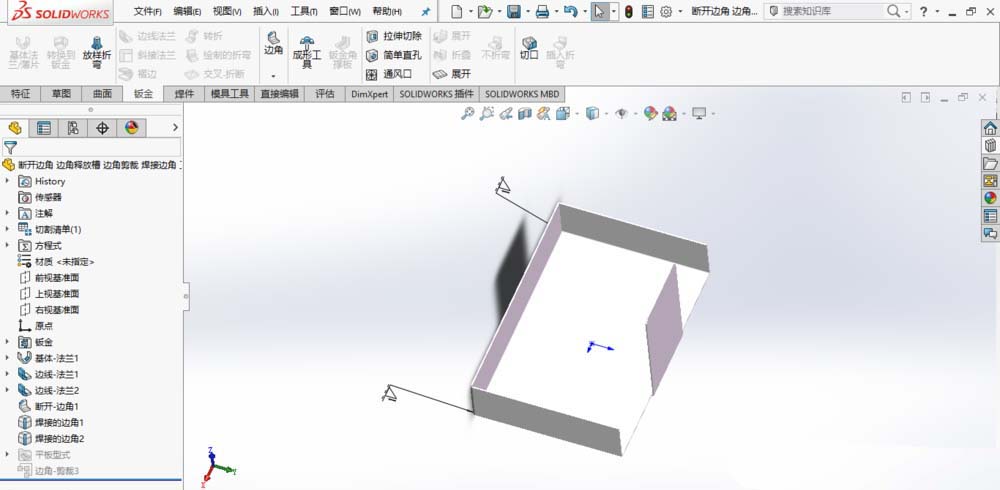

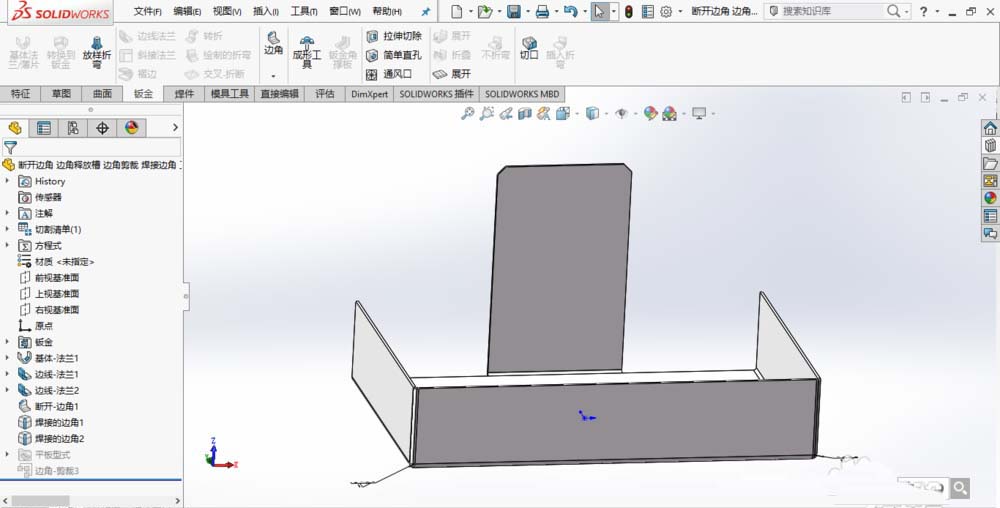

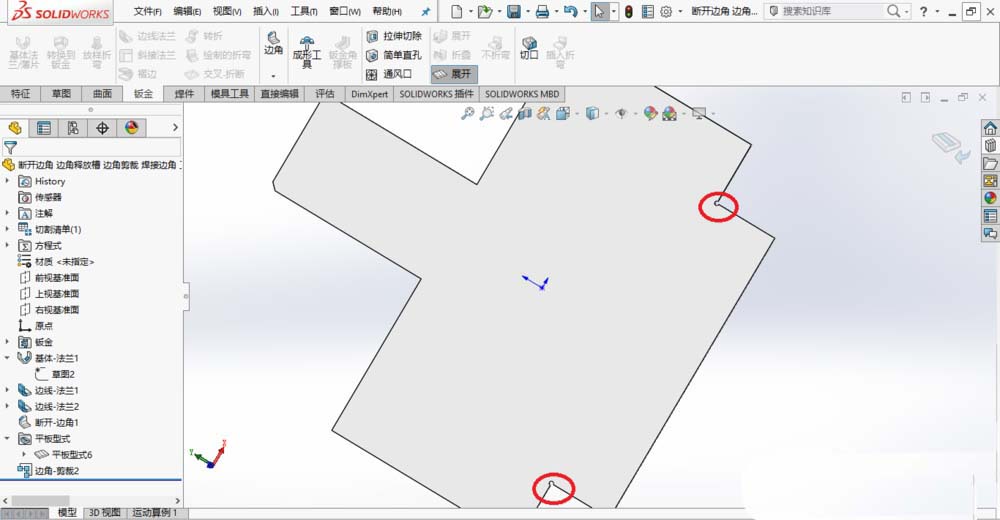

7、在展开状态下可以看到边角剪裁创建的边角释放槽。退出展开状态，边角释放槽不显示。

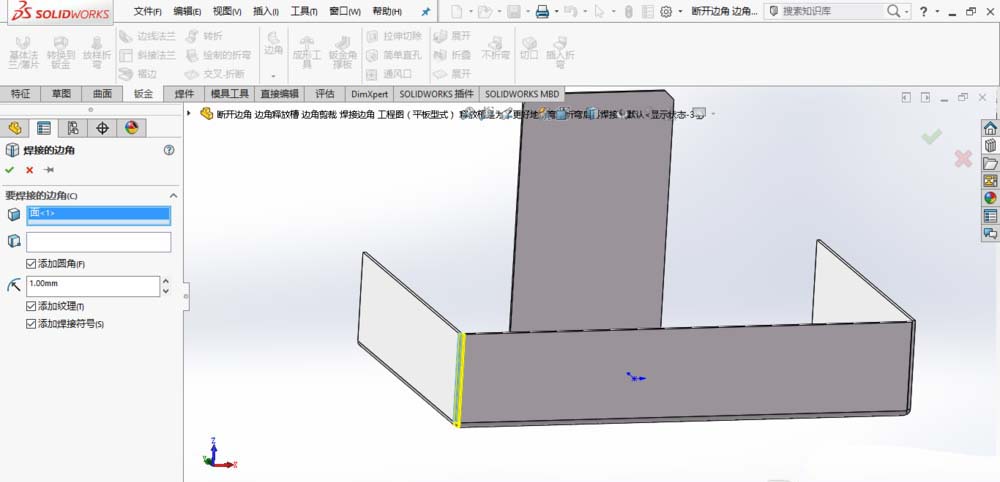

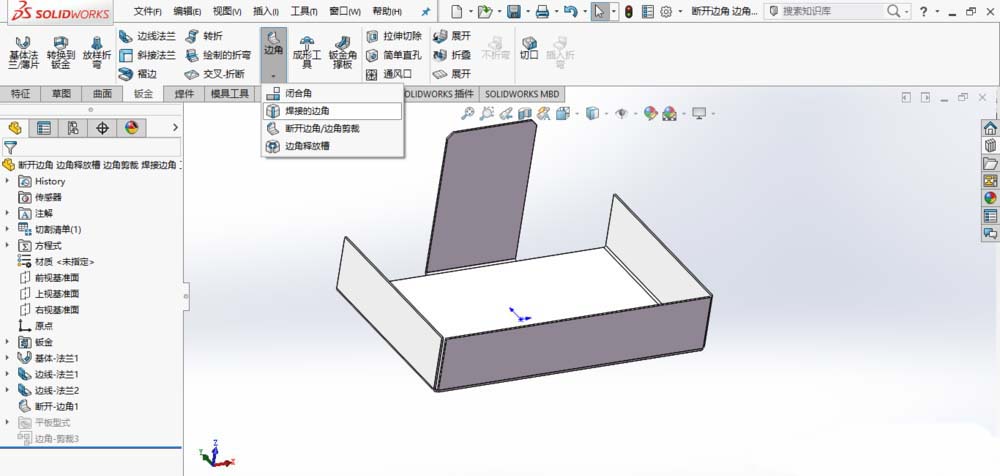

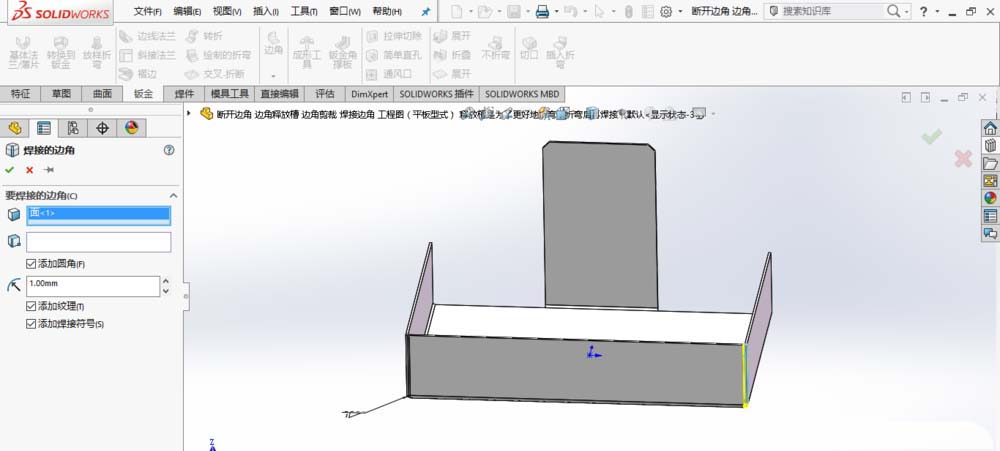

8、单击“钣金—边角—焊接的边角”命令，选择如图所示面，完成边角焊接。
9、再次创建焊接边角，选择另一个缝隙面。
10、至此，完成边角剪裁和焊接。保存零件模型。
