今天我们就来看看SolidWorks通过钣金展开折叠命令创建机箱边角处散热孔的方法，很简单的实例教程，请看下文详细介绍。

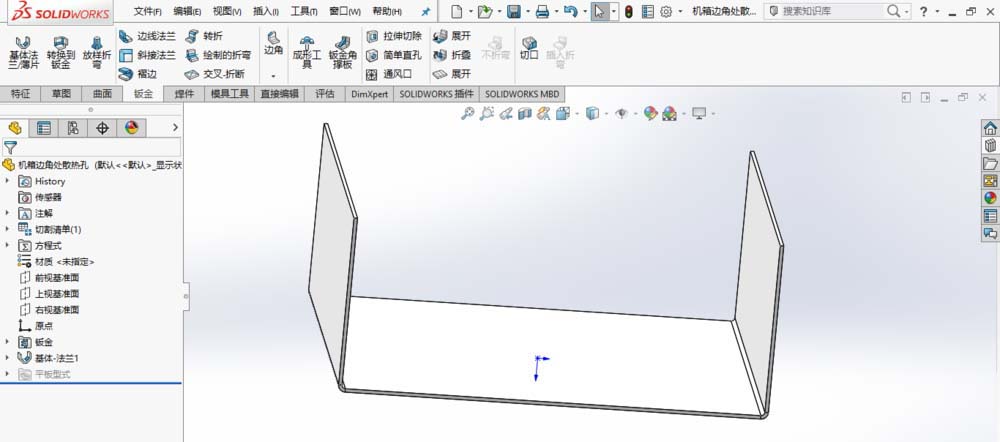

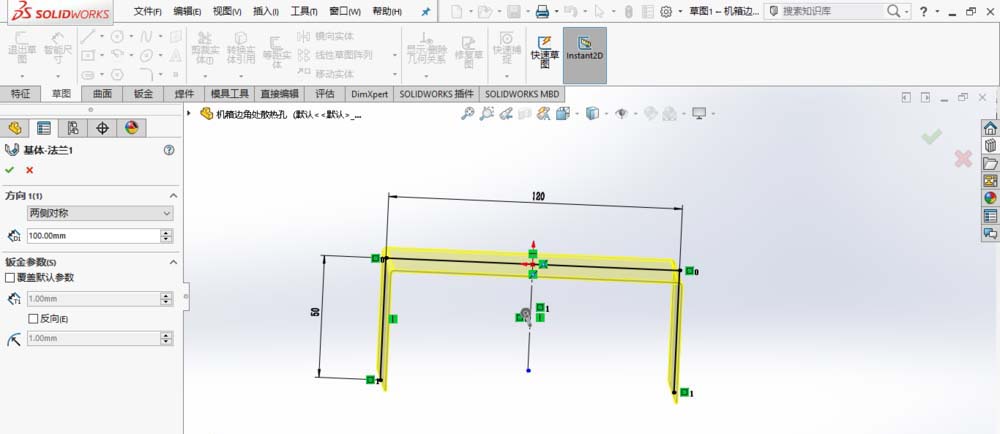

1、打开SolidWorks，新建一个零件模型。在前视基准面上绘制草图，创建基体法兰，如图所示。钣金厚度“1 mm”，折弯半径“1 mm”，方向为两侧对称，深度“100 mm”。

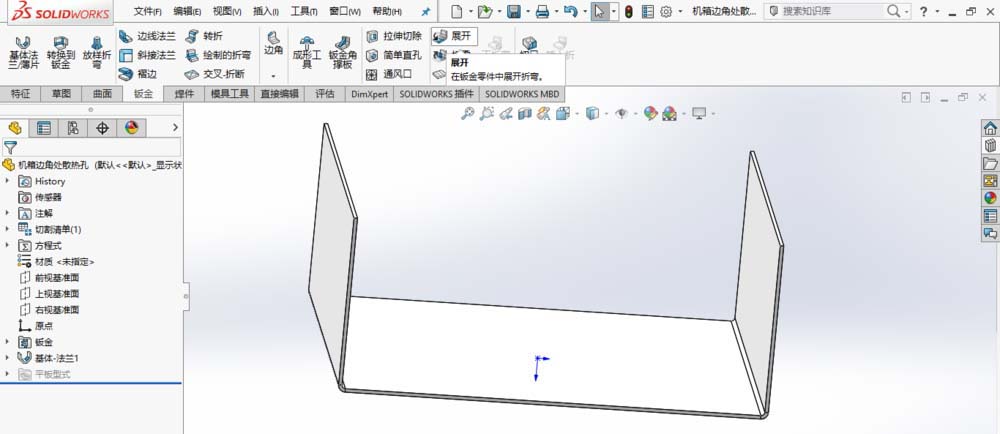

2、单击“钣金—展开”命令，如图所示，可展开单个的折弯。

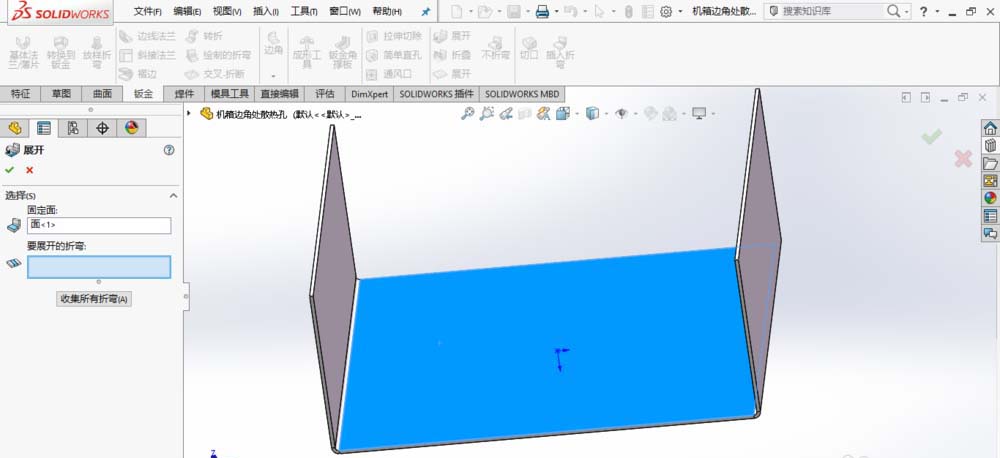

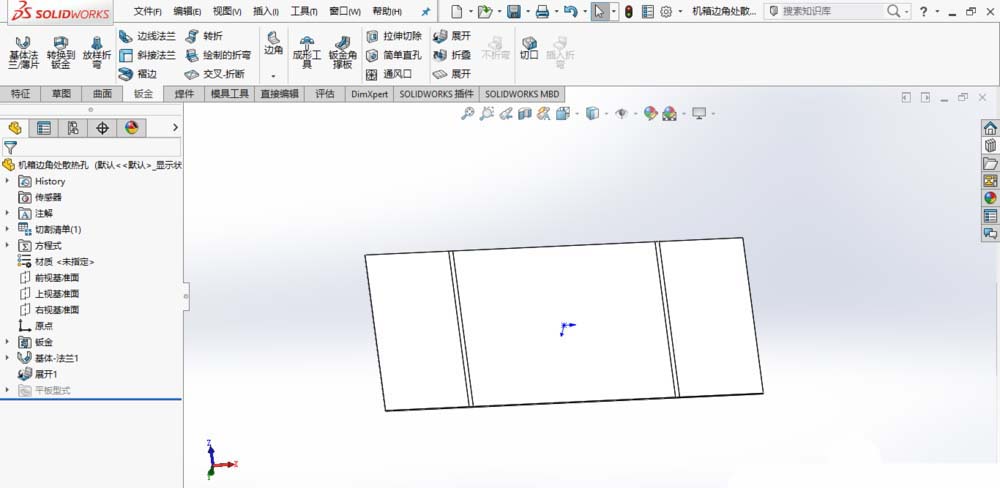

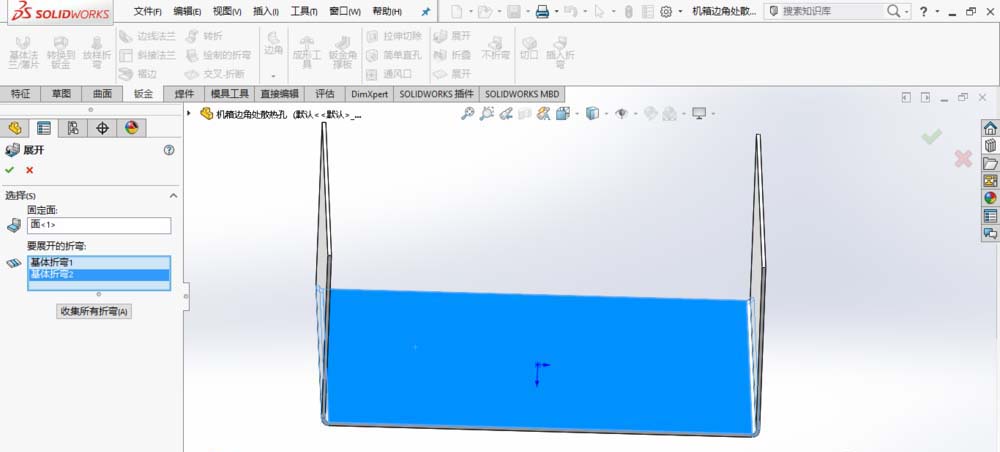

3、选择固定面和要展开的折弯，单击确定，展开折弯。

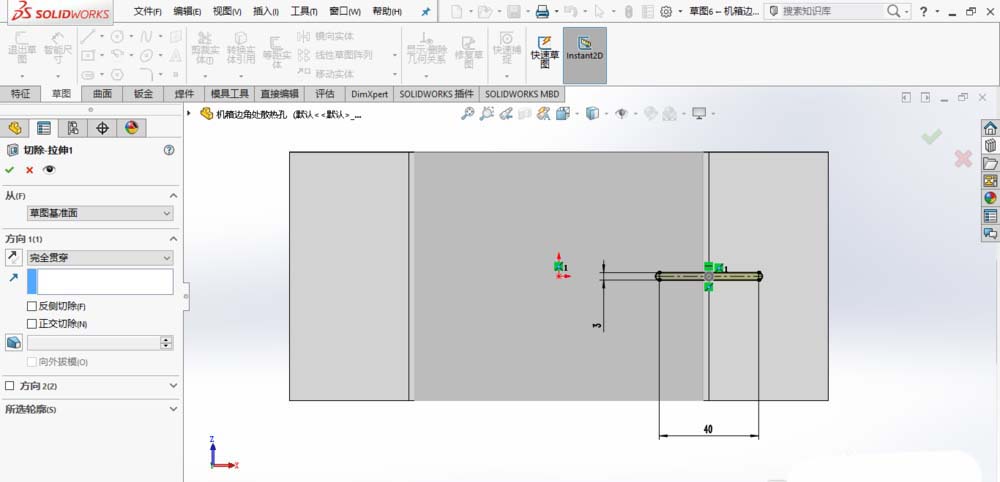

4、在图示端面上绘制草图，创建切除特征，完全贯穿，如图所示。

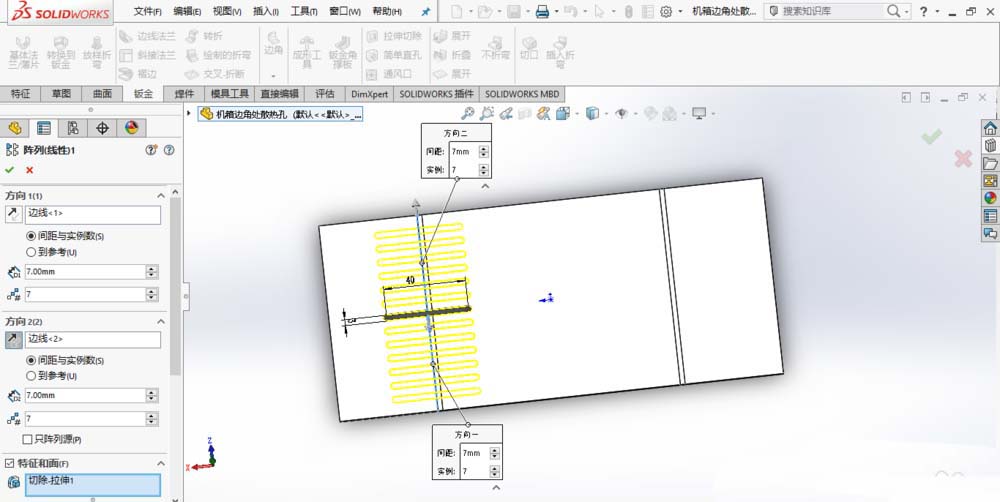

5、阵列切除拉伸特征，如图所示。

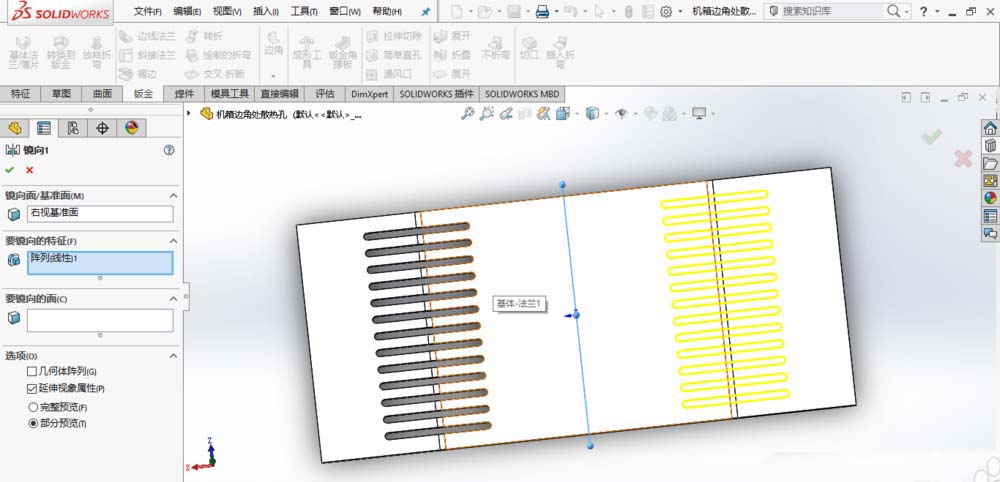

6、镜像阵列特征，镜像面选择右视基准面。

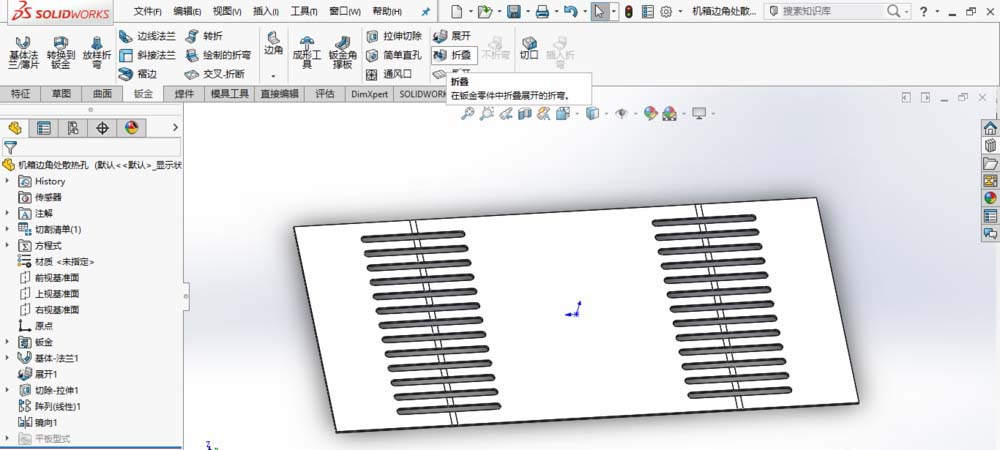

7、单击“钣金—折叠”命令，如图所示，可将单个折弯折叠。

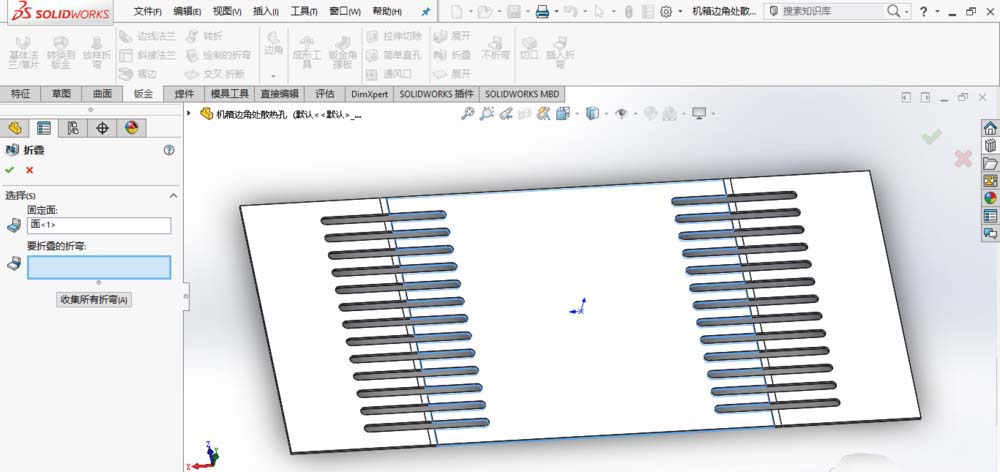

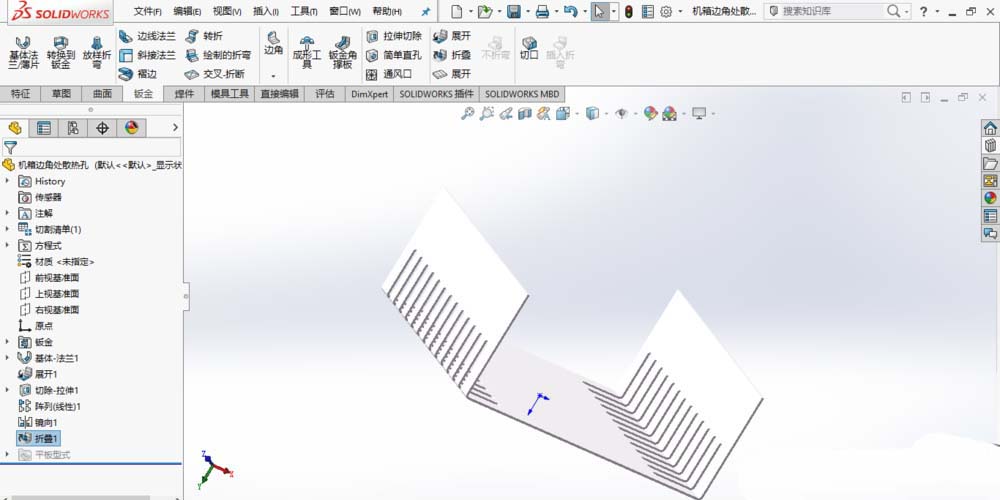

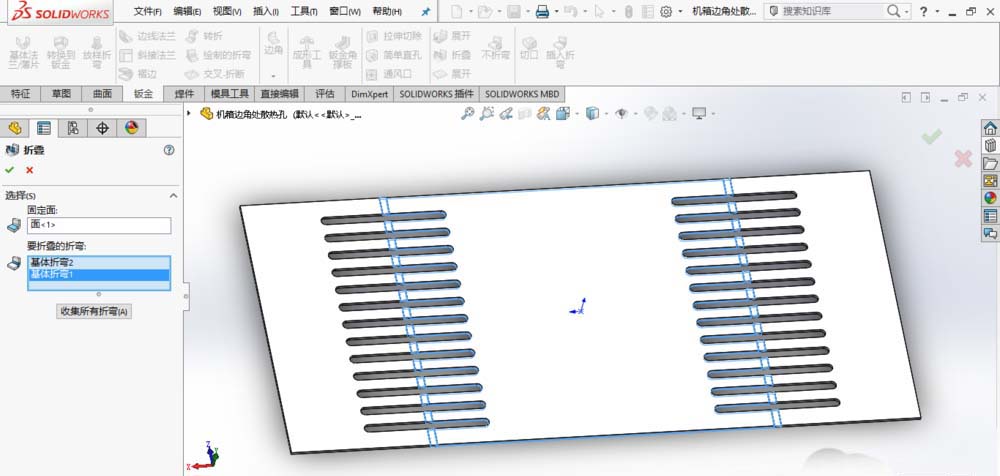

8、选择要折叠的折弯，单击确定，将创建完边角散热孔的机箱重新折叠。

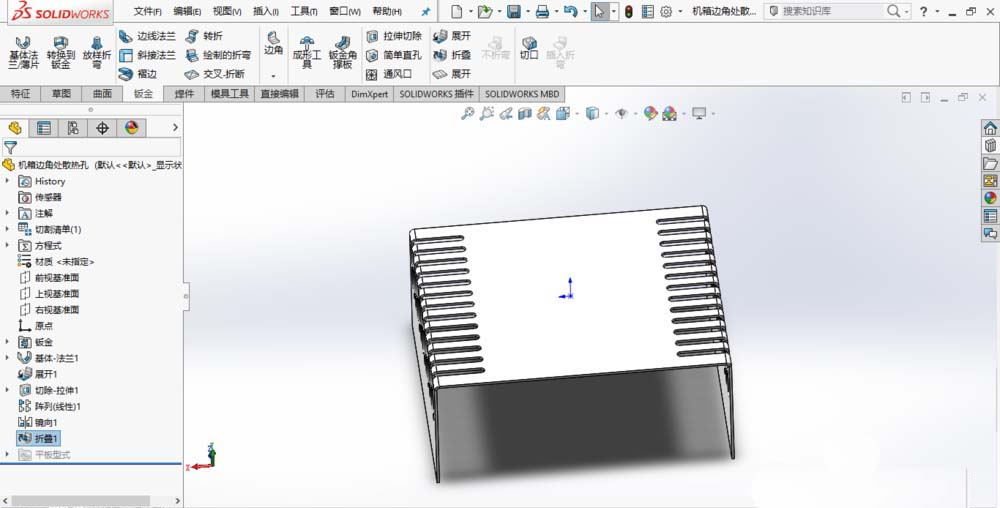

9、至此，完成机箱边角处散热孔的创建。保存模型。
以上就是SolidWorks创建边角散热孔的技巧，希望大家喜欢，请继续关注脚本之家。
