SolidWorks中系那个要自上而下设计成型工具，该怎么设计出成型模具工具呢？下面我们就来看看详细的教程。

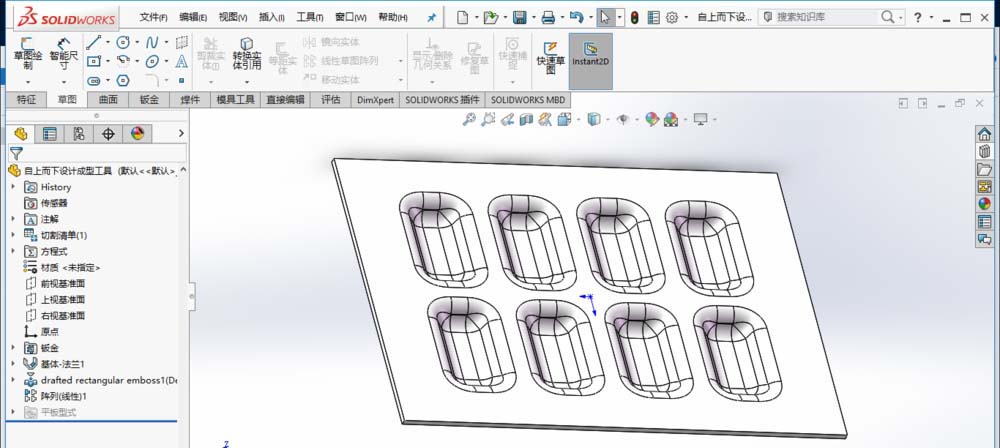

1、SolidWorks打开一个完成冲压成型的钣金零件模型。

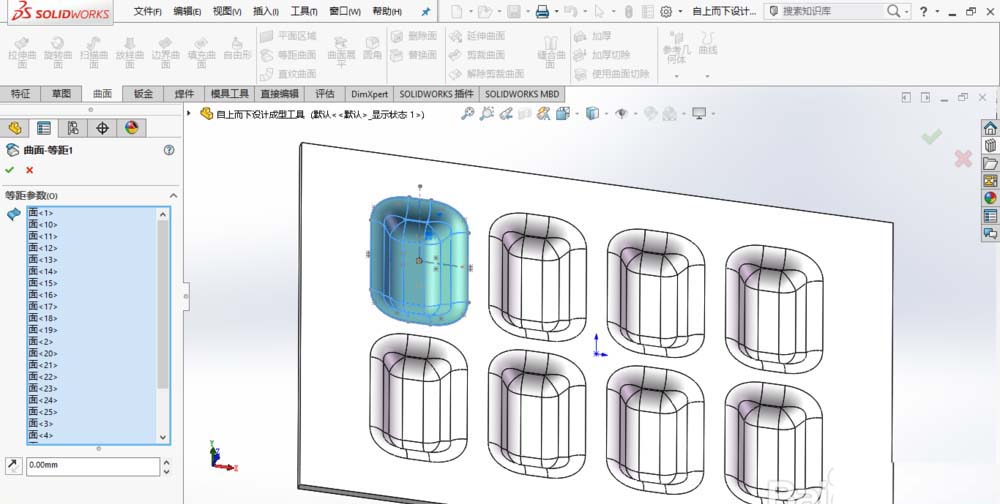

2、单击“曲面—等距曲面”命令，选择如图所示面，设置等距距离为“0 mm”。

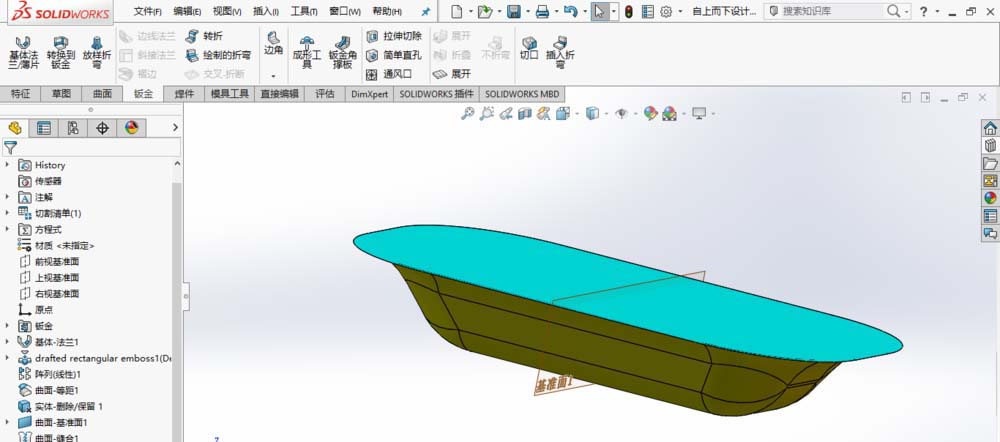

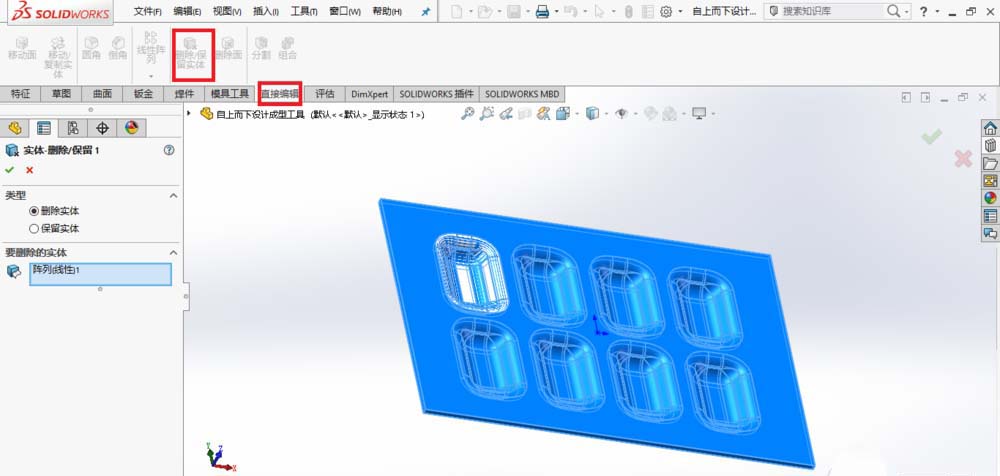

3、单击“直接编辑—删除/保留实体”命令，删除实体，保留曲面，如图所示。

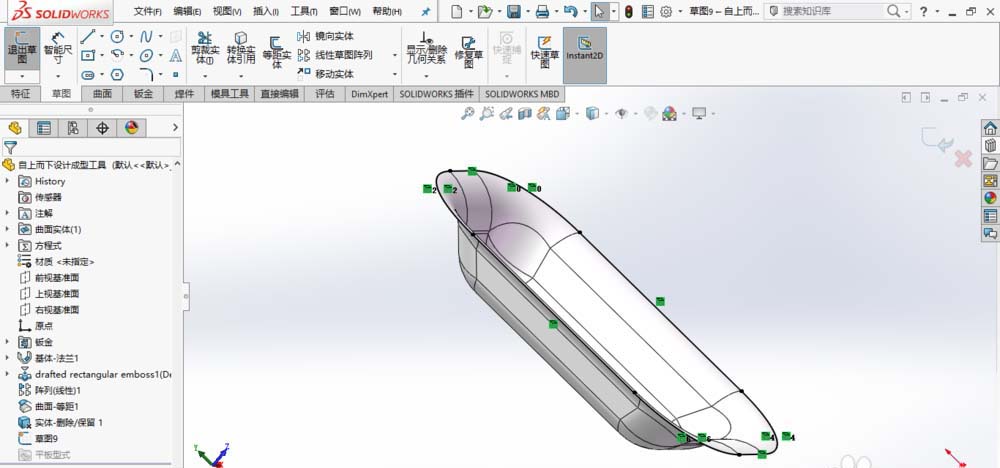

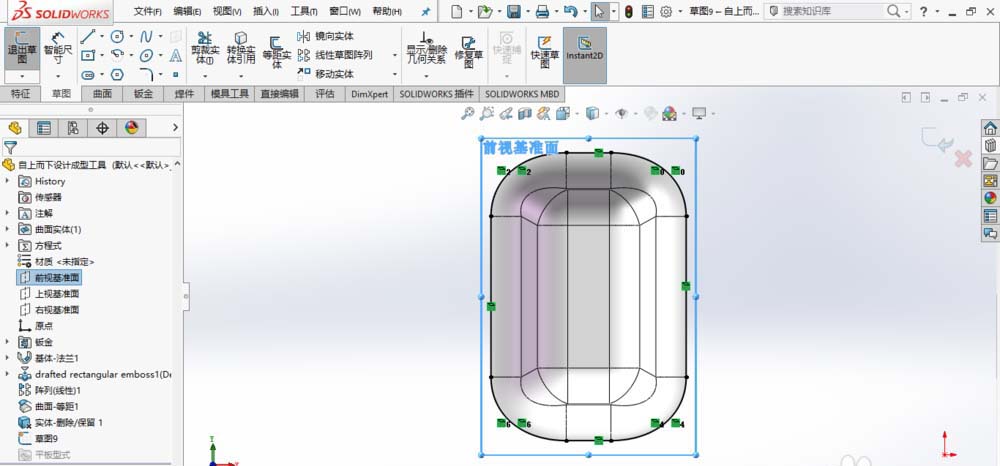

4、在前视基准面上绘制草图，转换实体引用得到草图，如图所示。

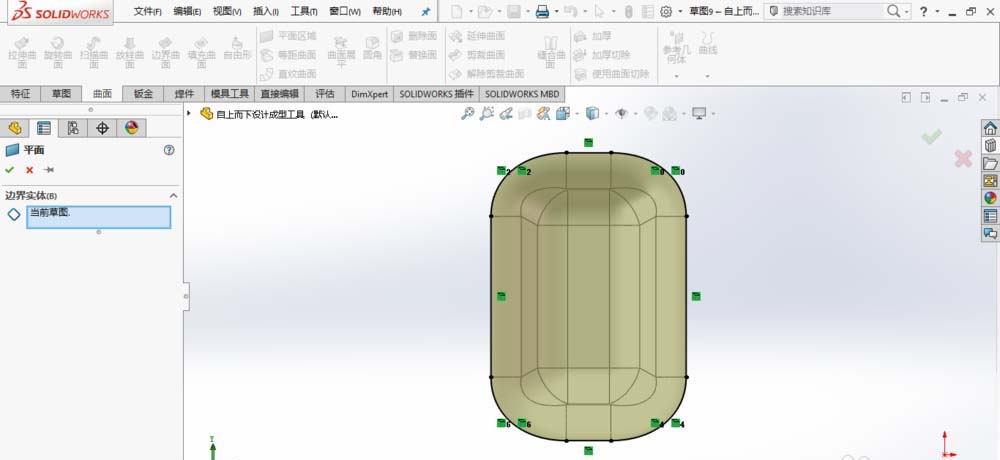

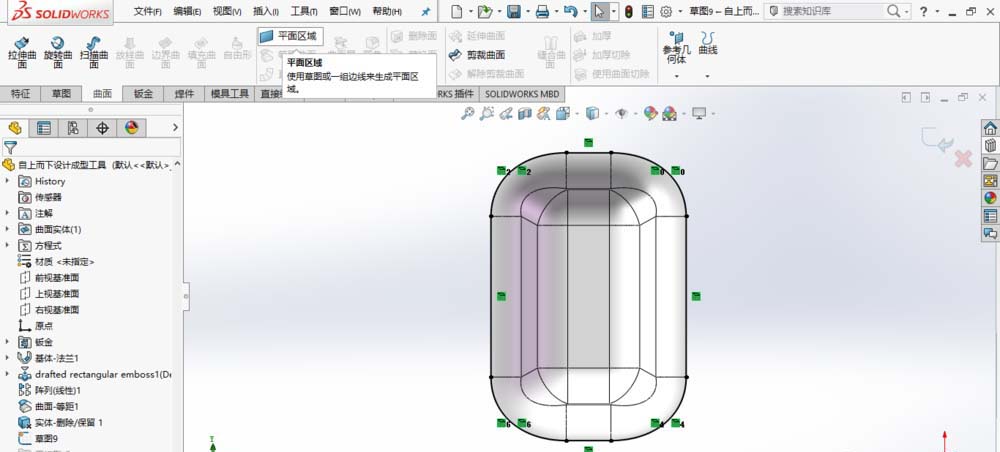

5、单击“曲面—平面区域”命令，创建平面曲面，如图所示。

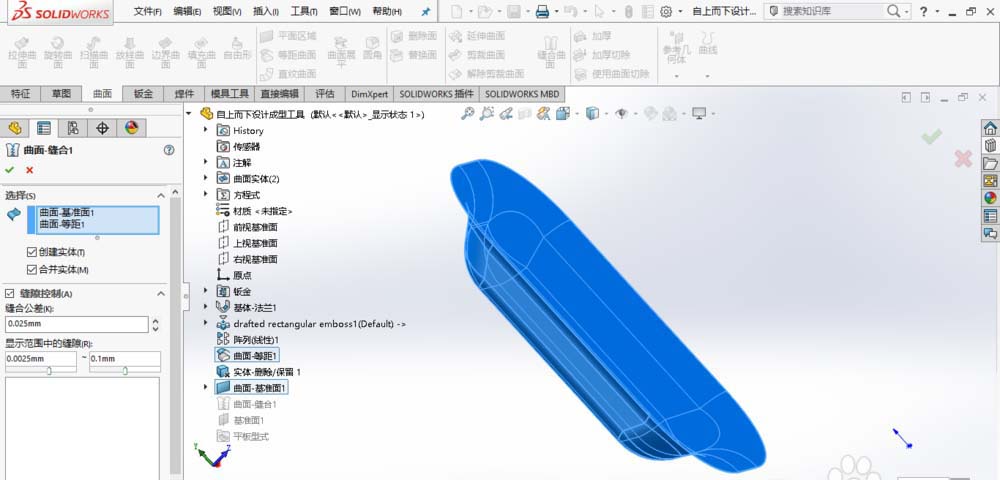

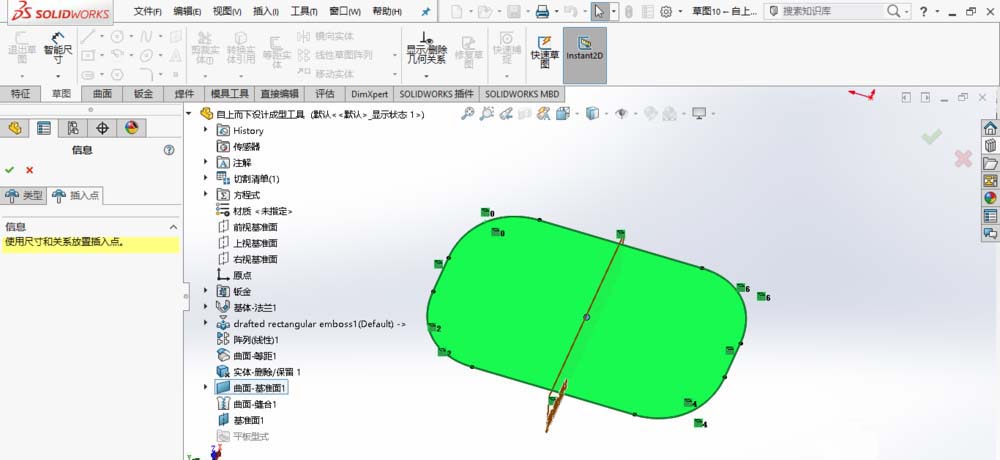

6、单击“曲面—缝合曲面”命令，创建曲面缝合，点选创建实体和合并实体按钮，使曲面实体化。

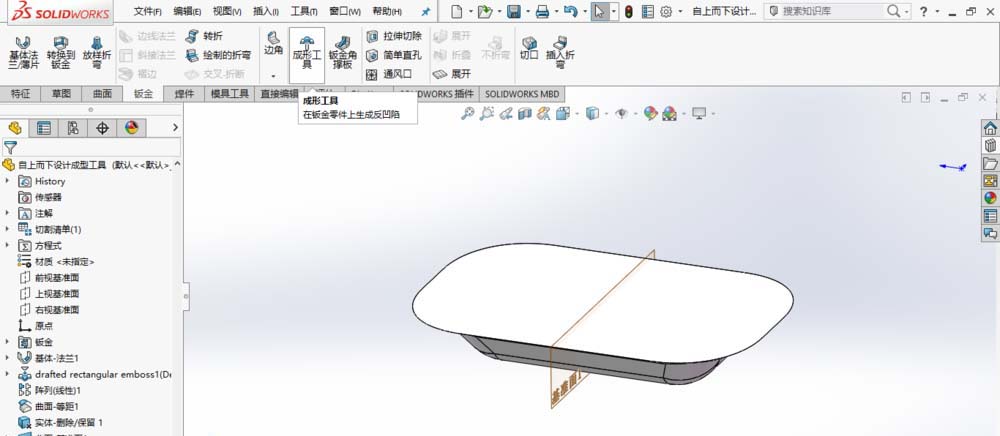

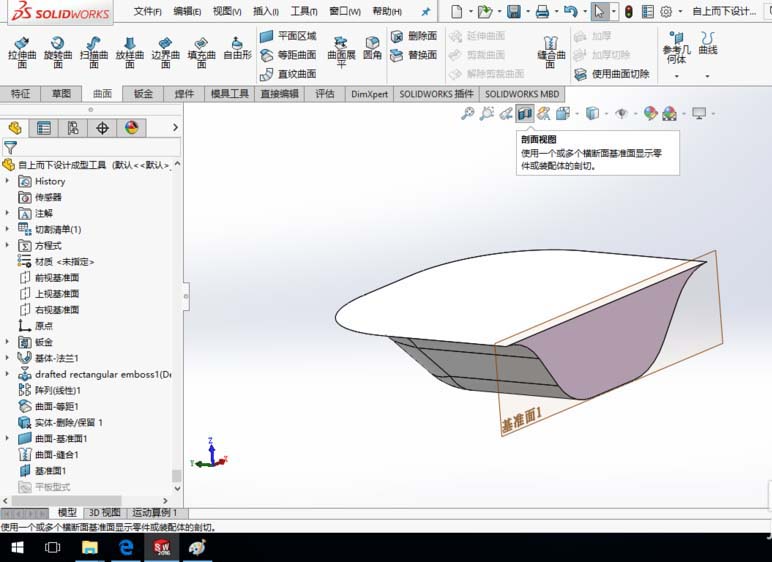

7、将模型转到剖面视图，可以看到模型已经实体化。单击“钣金—成型工具”命令。

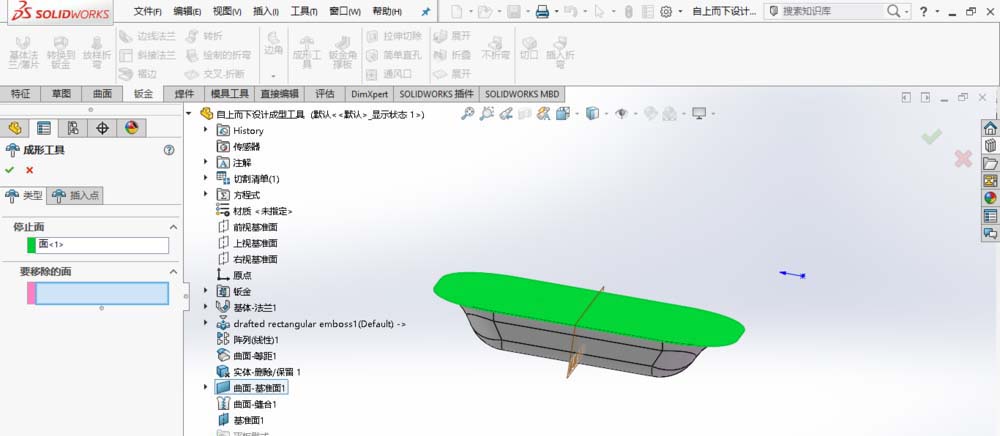

8、选择停止面，如图所示，不选择要移除的面，切换到插入点选项卡，插入点默认在停止面的中心，不需要修改。

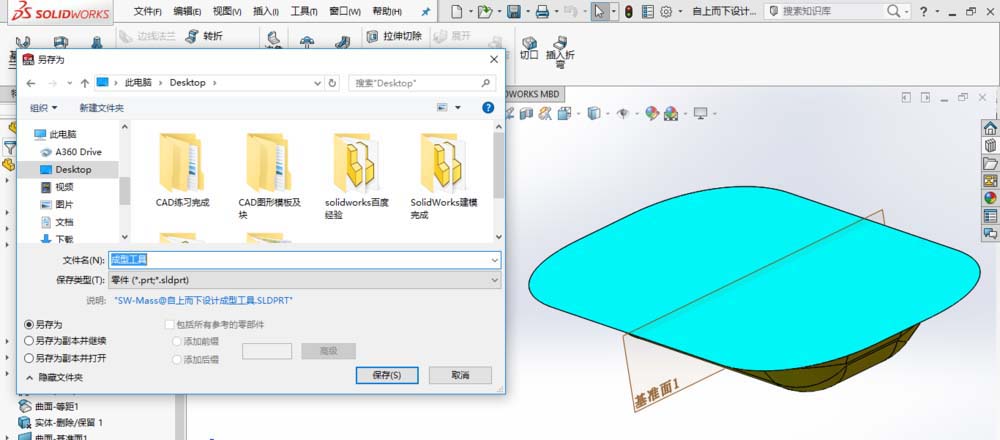

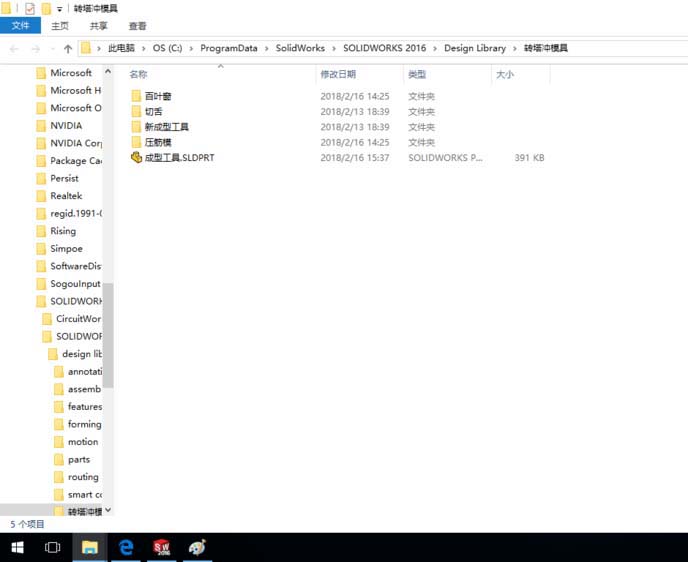

9、单击确定，完成成型工具的创建。将模型保存到成型工具文件夹下。先保存在桌面，再转移到成型工具文件夹下。成型工具文件夹的创建和保存方法可以参考这篇经验
