Pro/E模型想要打孔，该怎么制作单孔、标准孔、添加沉孔的标准孔、添加埋头孔的标准孔、草绘孔等各种孔呢？下面我们就来看看详细的教程。
一、准备工作

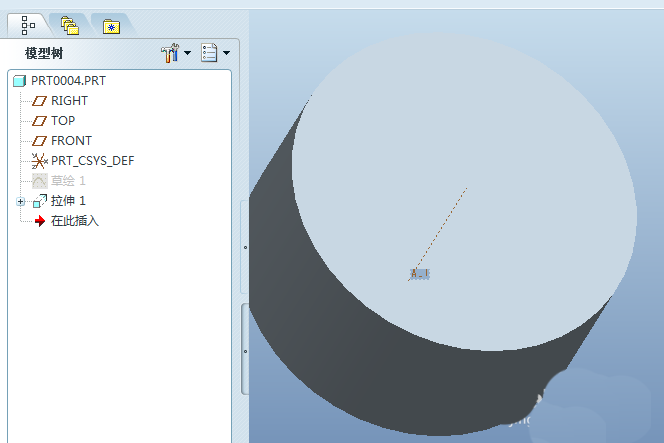

1、孔为减材特征，因此需先绘制实体特征，例如先采用拉伸法或旋转法形成如下圆柱。
二、简单孔
简单孔只需定义孔的位置、直径和深度即可，方法如下。
1、单击工具栏的孔按钮，如下图；或者点击菜单栏的“插入”-“孔”。
2、系统弹出如下图所示“孔”的操控面板，选取“创建简单孔”按钮（下图中左上角小方框内），放置处按Ctrl键选取上表面和中心轴，定义好孔的直径30和深度60。

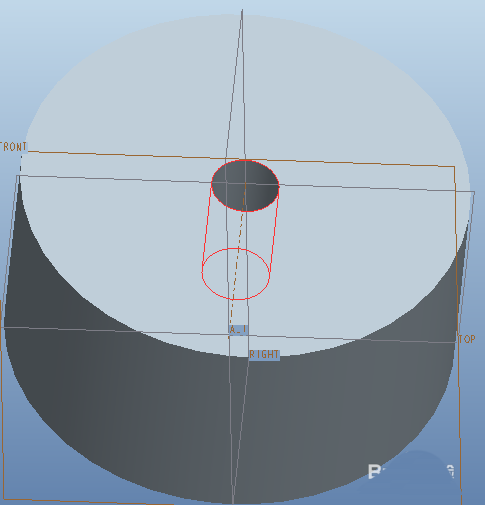

3、最终效果如下。
三、标准孔
标准孔的操作步骤如下。

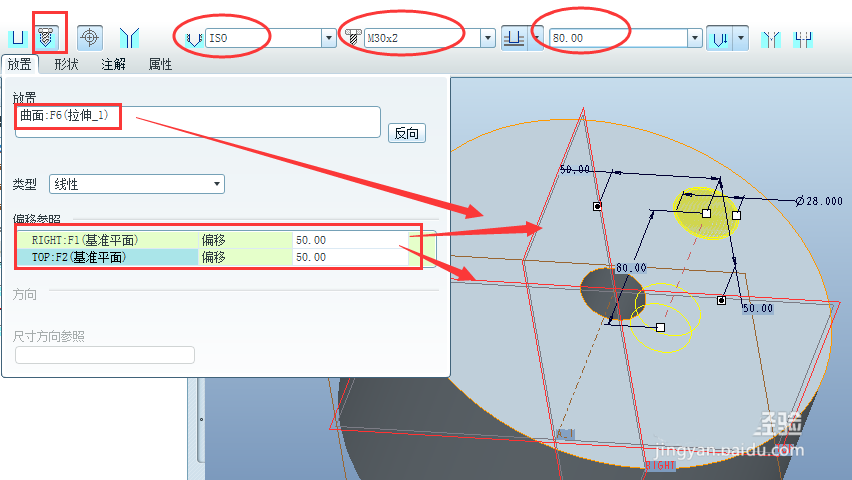

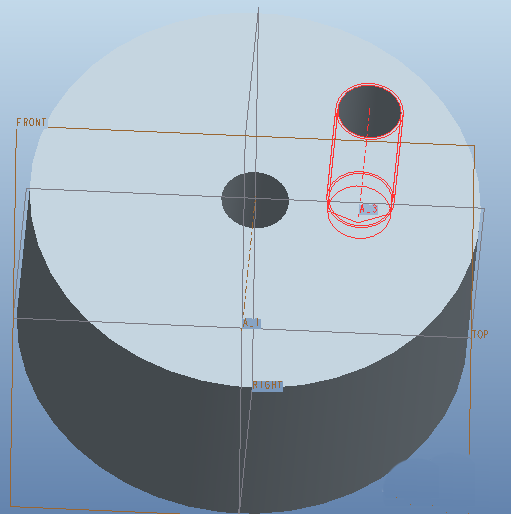

1、新建孔特征，系统弹出如下图所示“孔”的操控面板，选取“创建标准孔”按钮（下图中左上角小方框内），放置处选取上表面，偏移参照选取两个基准面且偏移距离都为50，定义好孔M30x2和孔深80。

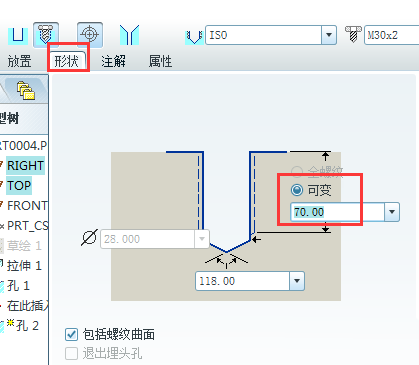

2、单击“形状”，定义螺纹深70。
3、最终效果如下。

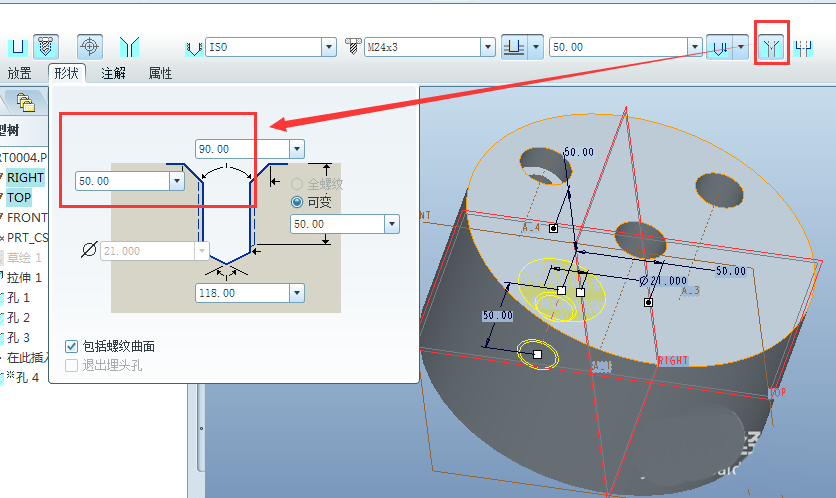

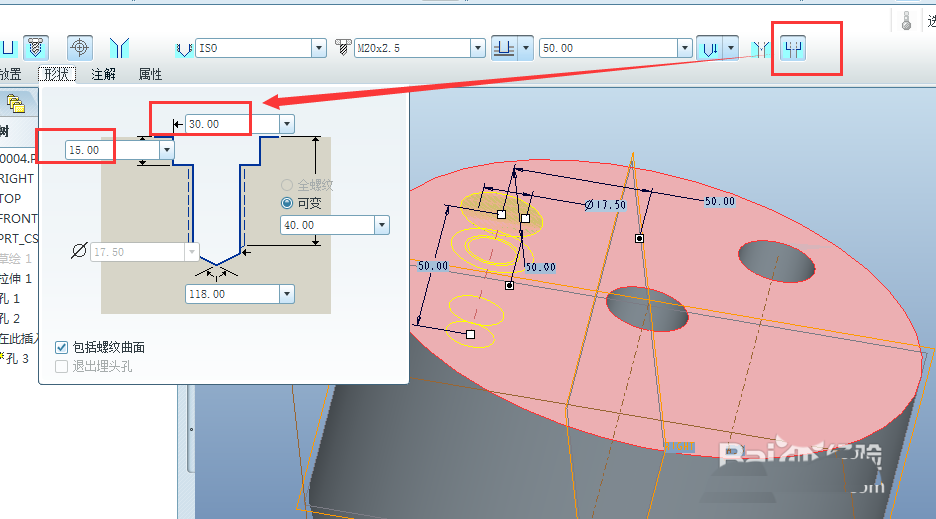

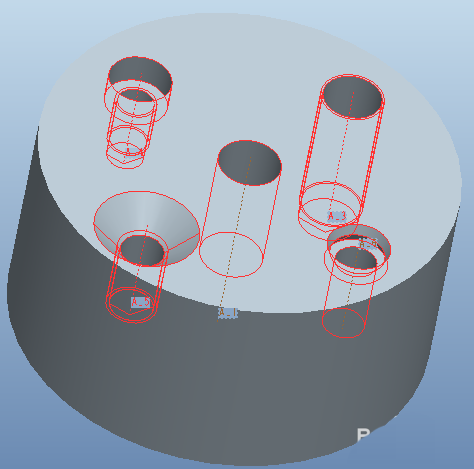

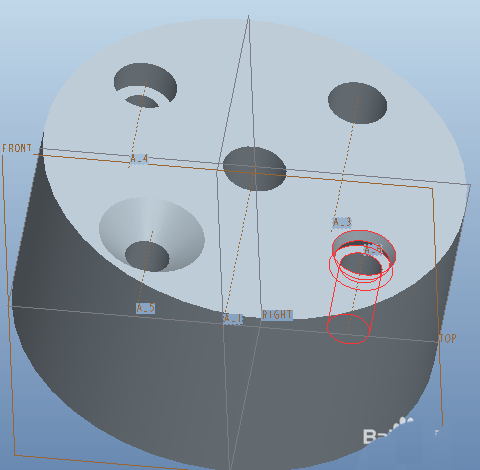

4、标准孔可添加沉孔和埋头孔，其添加方法和效果如下图。
四、草绘孔
草绘孔可自定义草绘截面创建任意形式的孔，步骤如下。

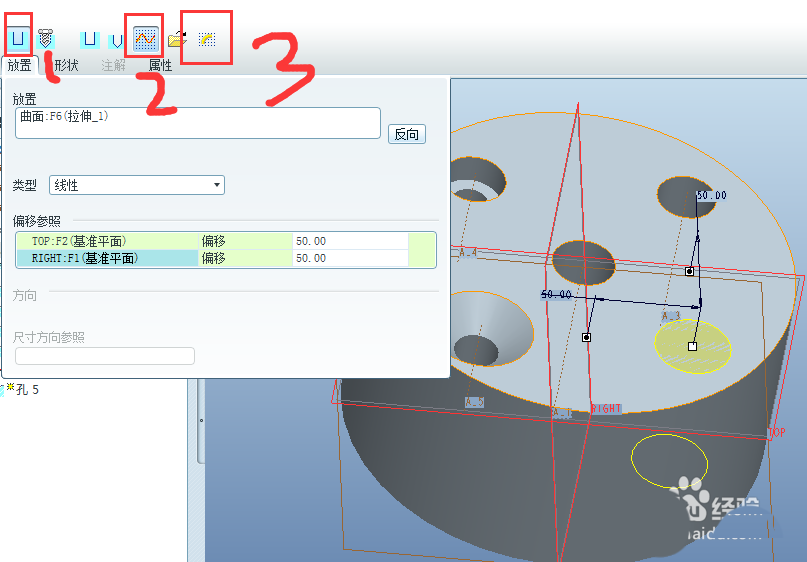

1、新建孔特征，系统弹出如下图所示“孔”的操控面板，选取“创建简单孔”按钮（step1），定义好孔的位置（方法与上述类似），点击“草绘”按钮（step2），然后点击“创建截面”按钮（step3）。

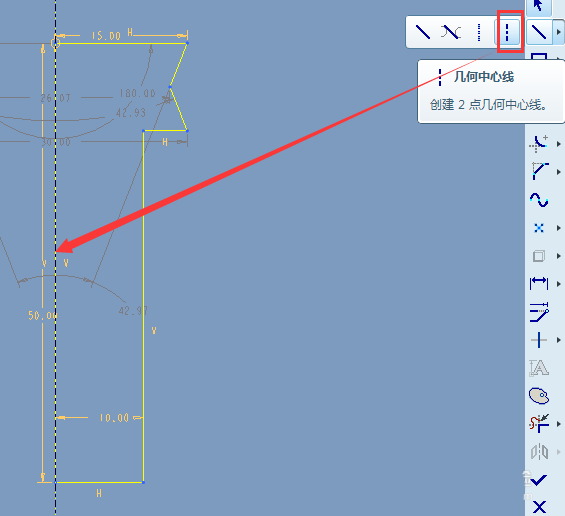

2、此时进入如下草绘环境，绘制好孔的截面，记得一定要添加中心线。
3、最终效果如下。
