Pro/E物体想要掏空内部，只留下一定壁厚的实体壳，该怎么实现呢？我们可以使用抽壳工具实现，下面我们就来看看详细的教程。

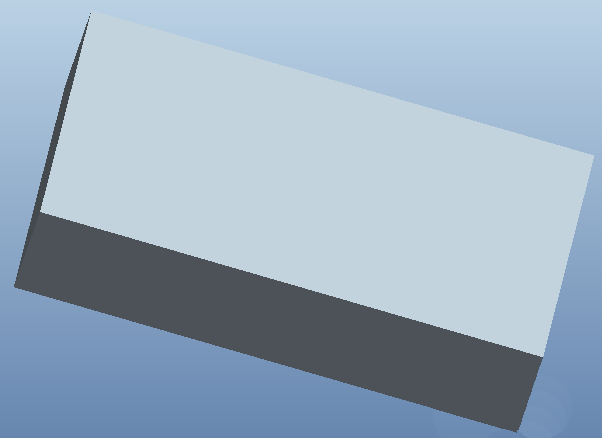

1、准备工作。抽壳为减材特征，因此需先绘制实体特征，例如先采用拉伸法形成如下长方体，尺寸自定。
2、单击工具栏的“抽壳”按钮，如下图；或者点击菜单栏的“插入”-“壳”。

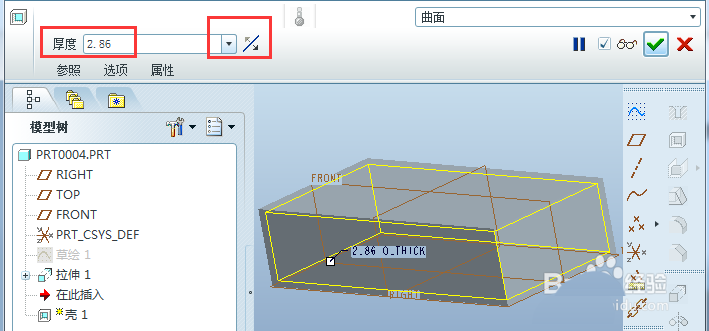

3、系统打开如下所示的“壳”控制面板，默认是一个封闭的“壳”特征，即内部掏空，没有开口，厚度和方向均可调。

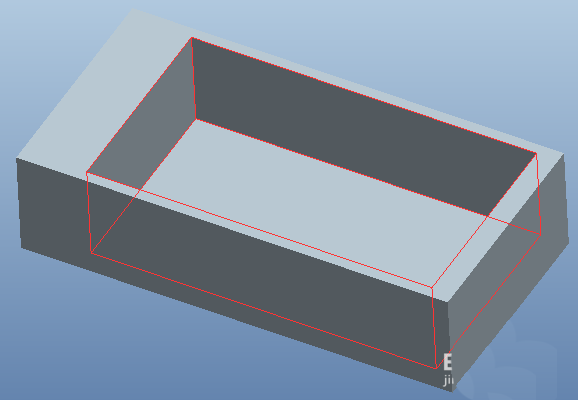

4、厚度调为5，方向默认，按√完成抽壳，效果如下（右侧为剖面图）。

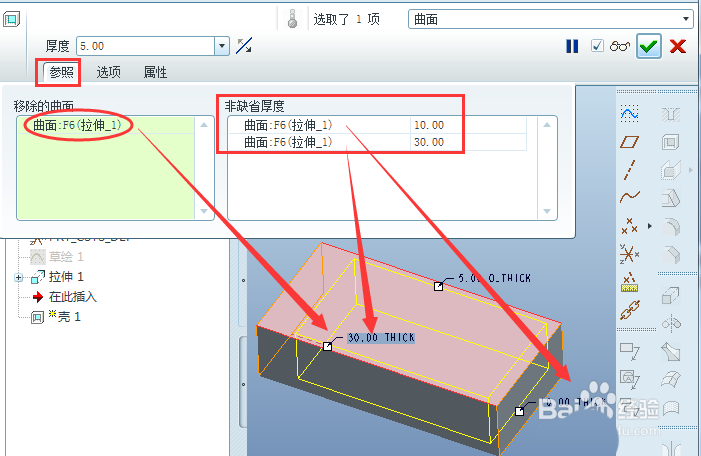

5、除了上述封闭等厚抽壳外，也可创建不同壁厚开口壳特征。方法为：右键单击上述壳特征，或者右键点击模型树的“壳”，弹出列表中选择“编辑定义”，进入“壳”的控制面板如下。“移除的曲面”选择上表面，“非缺省厚度”拾取左面和右面，厚度定义为30和10，按√完成。

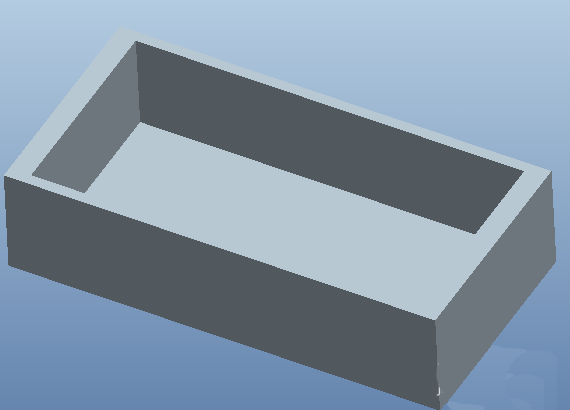

6、最终效果如下。
以上就是ProE抽壳命令的使用方法，希望大家喜欢，请继续关注脚本之家。
