ProE中绘制的曲线或者不封闭的图形想要通过旋转做成曲面或者实体，该怎么操作呢？下面我们就来看看详细的教程。

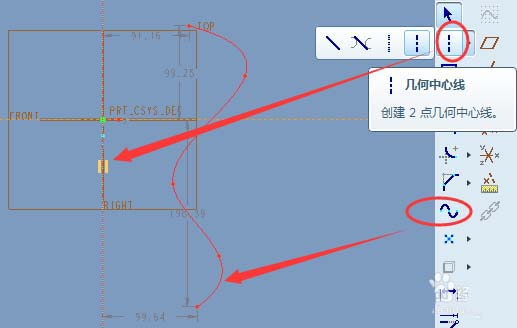

1、草绘。草绘一条曲线作为旋转截面，同时草绘一条几何中心线作为旋转轴，如下图。旋转轴也可直接选用已存在的基准轴，而不用重新草绘。

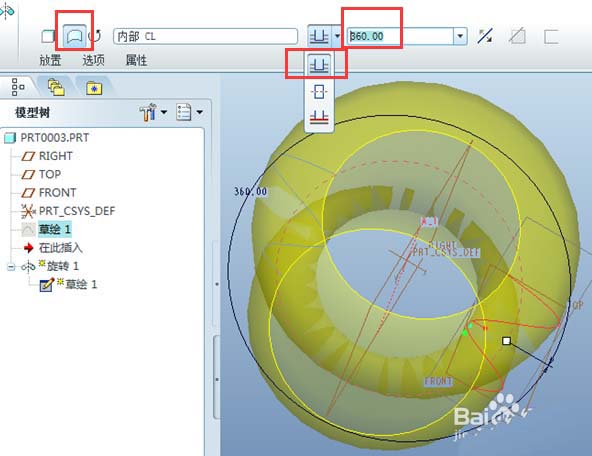

2、旋转成封闭曲面。选择“作为曲面旋转”按钮，下图第一个红色框；旋转方式选择第一项“从草绘平面以指定的角度值旋转”，下图第二个红色框。角度值默认为360°，即形成封闭曲面。

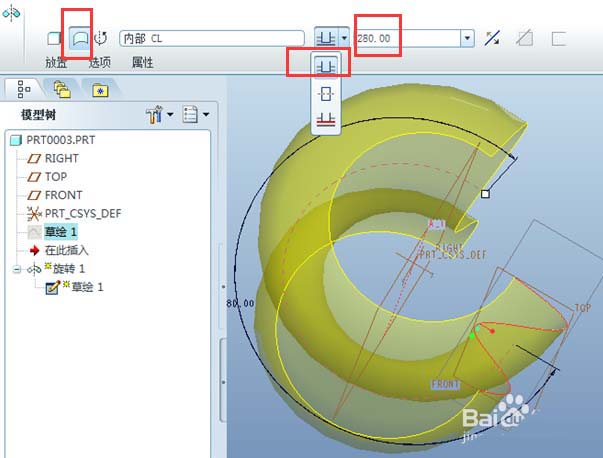

3、旋转成不封闭曲面。选择“作为曲面旋转”按钮，下图第一个红色框；旋转方式选择第一项“从草绘平面以指定的角度值旋转”，下图第二个红色框。角度值按实际需要输入即可，例如输入280°，形成不封闭曲面如下。

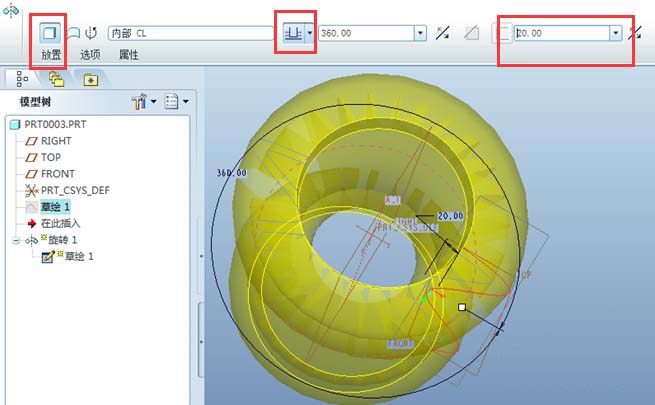

4、旋转成整圈实体。选择“作为实体旋转”按钮，下图第一个红色框；旋转方式选择第一项“从草绘平面以指定的角度值旋转”，下图第二个红色框，角度值输入360°（默认值）即可形成整圈实体；输入实体的厚度，注意旋转和厚度的方向，结果如下图。

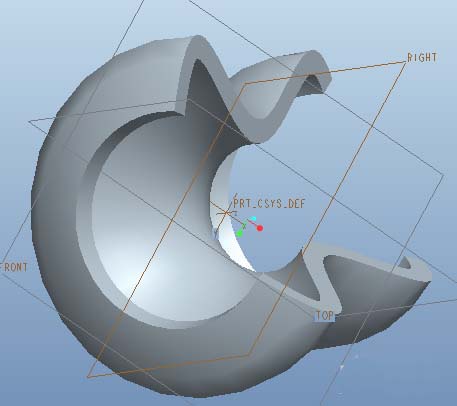

5、旋转成非整圈实体。选择“作为实体旋转”按钮，下图第一个红色框；旋转方式选择第一项“从草绘平面以指定的角度值旋转”，下图第二个红色框，角度值根据需要输入即可；输入实体的厚度，注意旋转和厚度的方向，结果如下图。
以上就是ProE中曲线旋转成曲面或者实体的教程，希望大家喜欢，请继续关注脚本之家。
