SolidWorks想要画画曲轴的三维模型，该怎么画立体的曲轴呢？下面我们就来看看详细的教程。
1、在前视基准面创建拉伸凸台1，方向选择两侧对称，距离为8mm
2、创建拉伸凸台2，给定深度为3mm

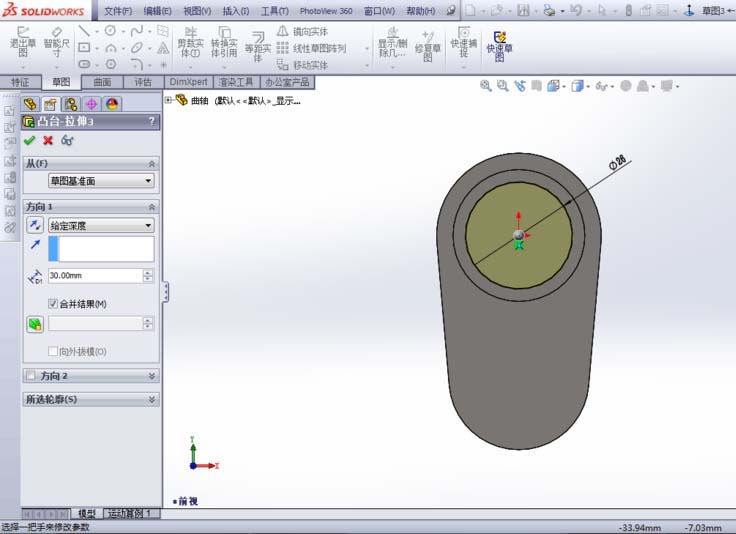

3、创建拉伸凸台3，给定深度为30mm
4、创建拉伸凸台4，给定深度为15mm

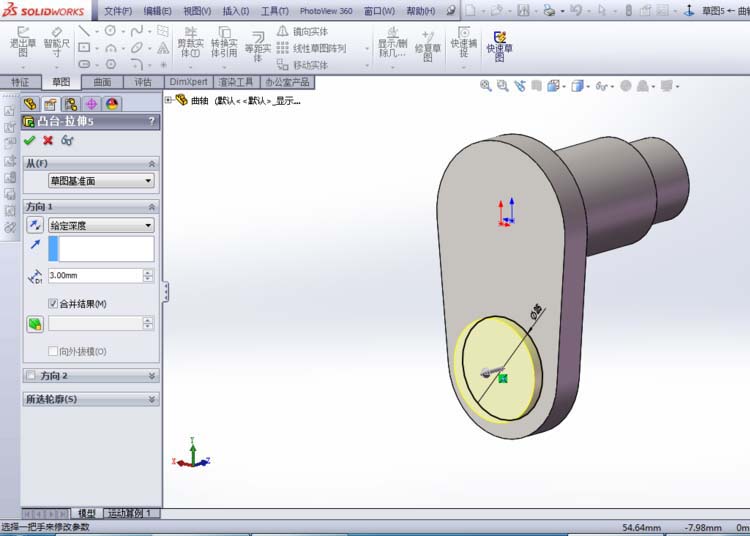

5、创建拉伸凸台5，给定深度为3mm，如下图所示

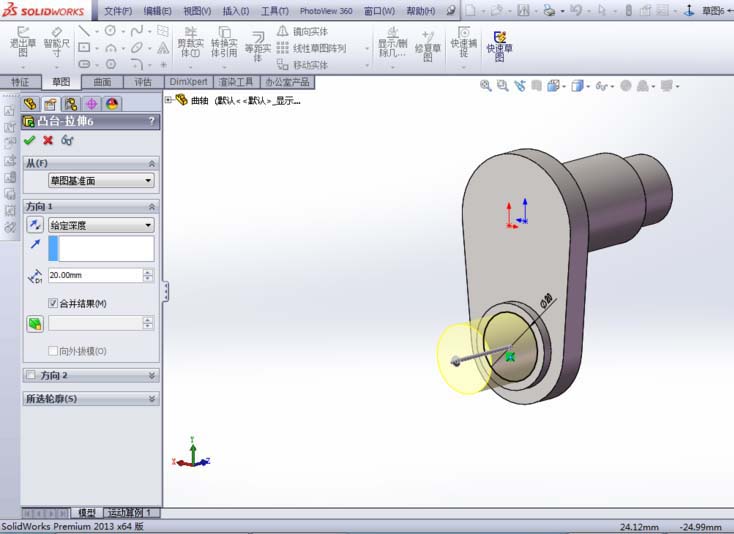

6、创建拉伸凸台6，给定深度为20mm

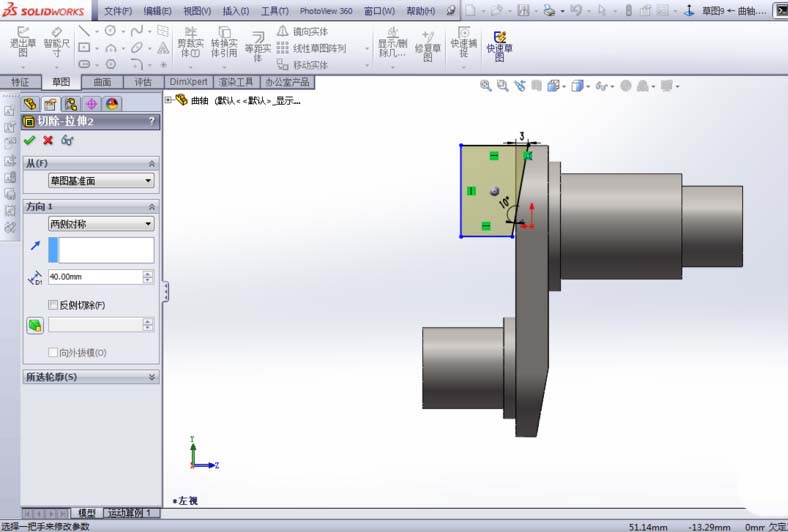

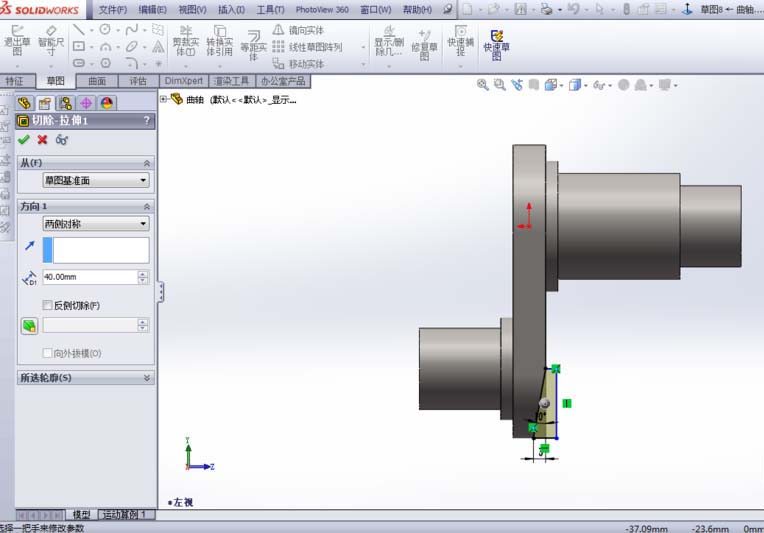

7、创建拉伸切除1和拉伸切除2，方向为两侧对称，距离为40mm
8、创建基准面1，距离为10mm

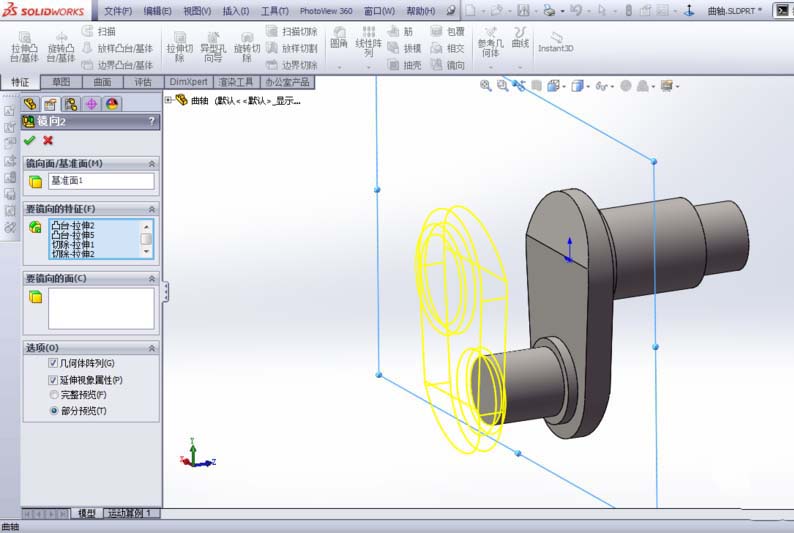

9、创建镜像2，镜像的面选择基准面1，镜像的特征如下图所示

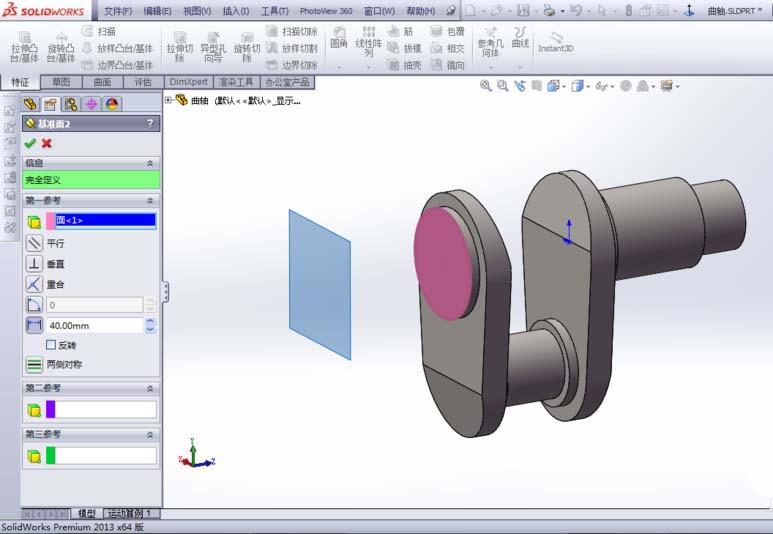

10、创建基准面2，距离为40mm

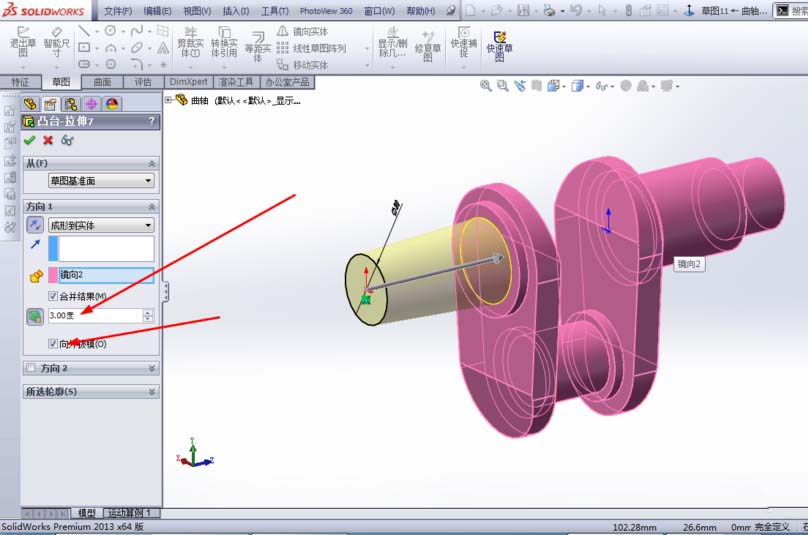

11、创建拉伸凸台7，方向选择形成到实体，拔模角度为3度，勾选向外拔模

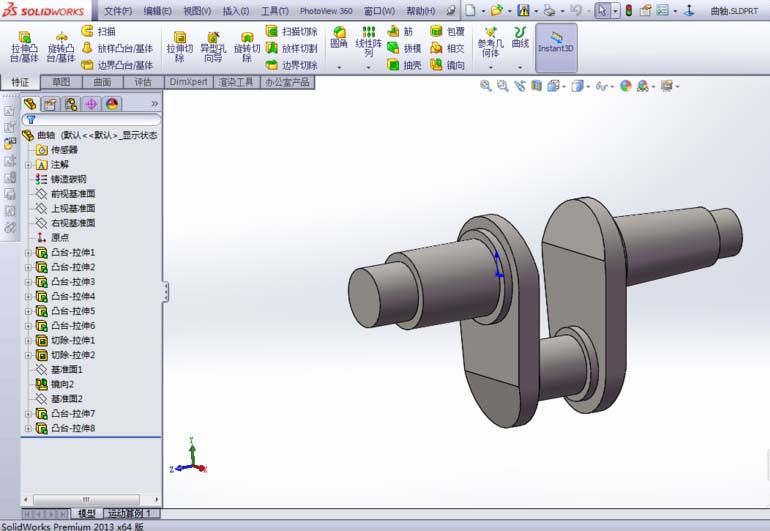

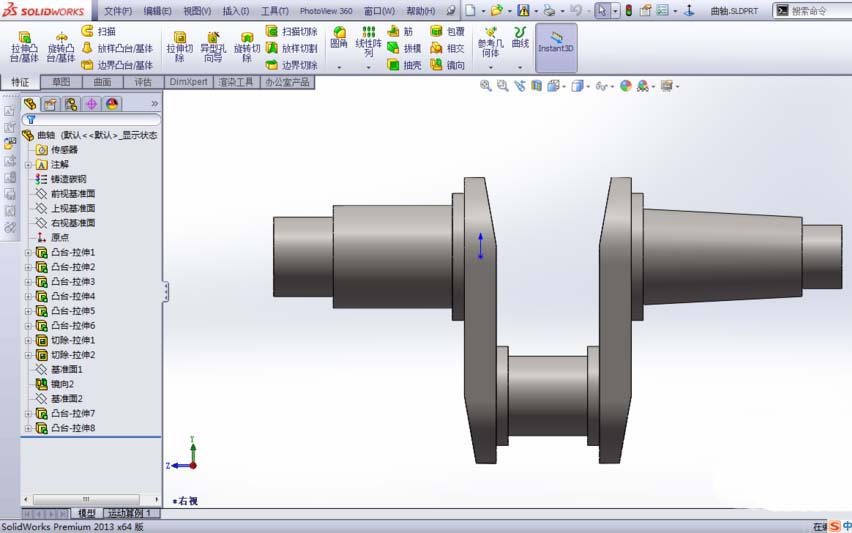

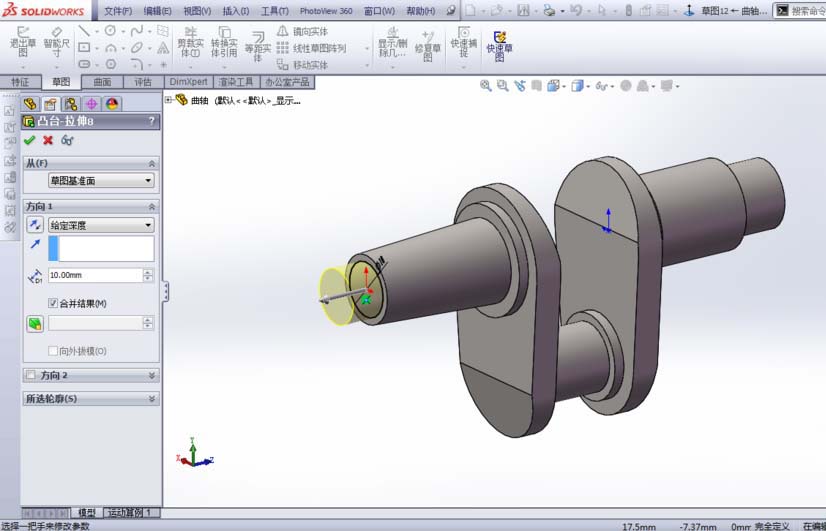

12、创建拉伸凸台8，距离为10mm，完成曲轴建模
以上就是SolidWorks中建模曲轴模型的教程，希望大家喜欢，请继续关注脚本之家。
