SolidWorks中想要建模汽车连杆模型，该怎么建模呢？下面我们就来看看详细的教程。

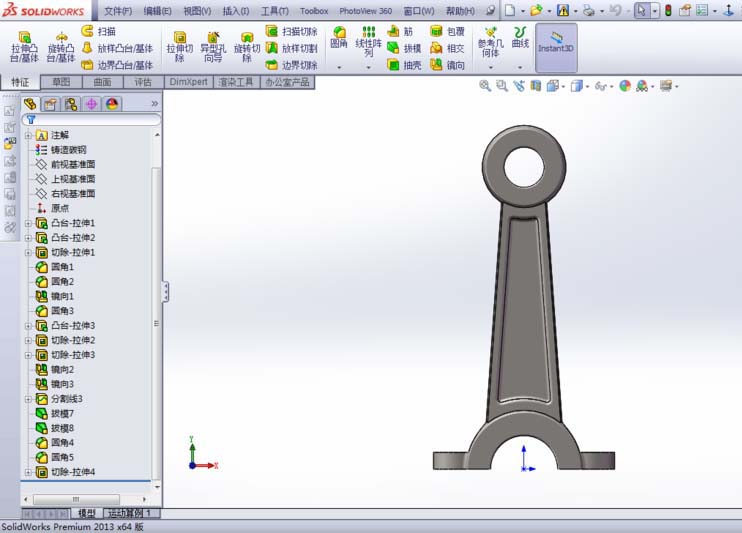

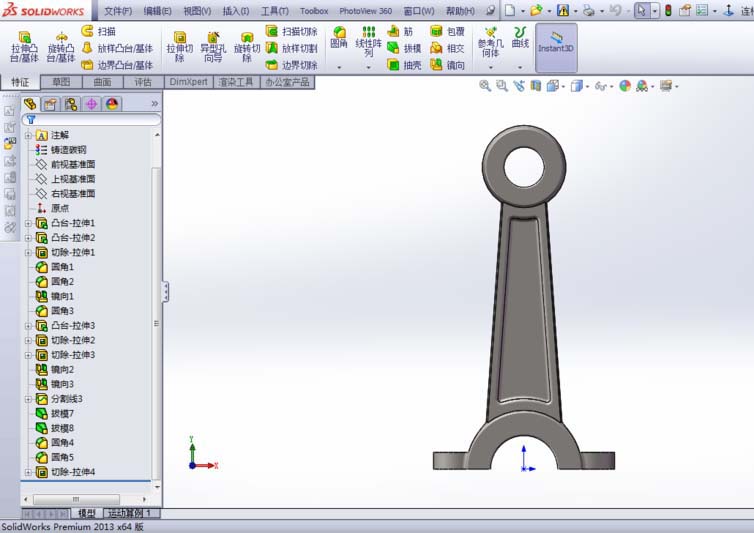

1、汽车连杆的造型如下图所示

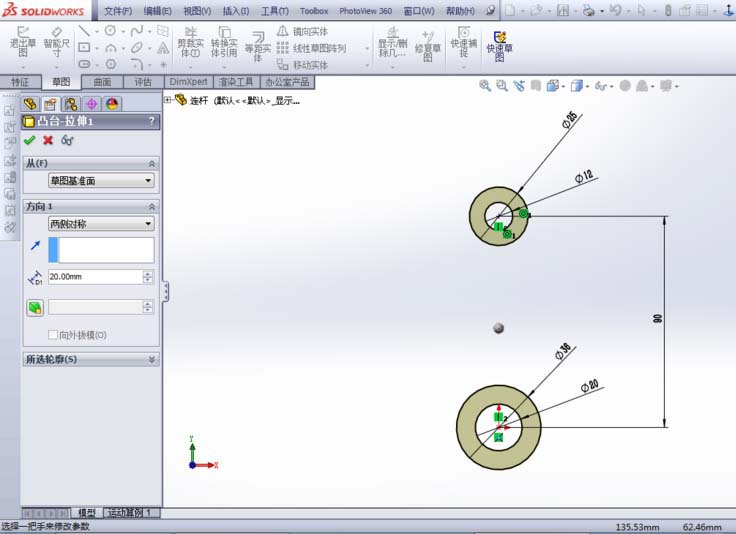

2、在前视基准面创建拉伸凸台1，方向选择两侧对称，距离为20m

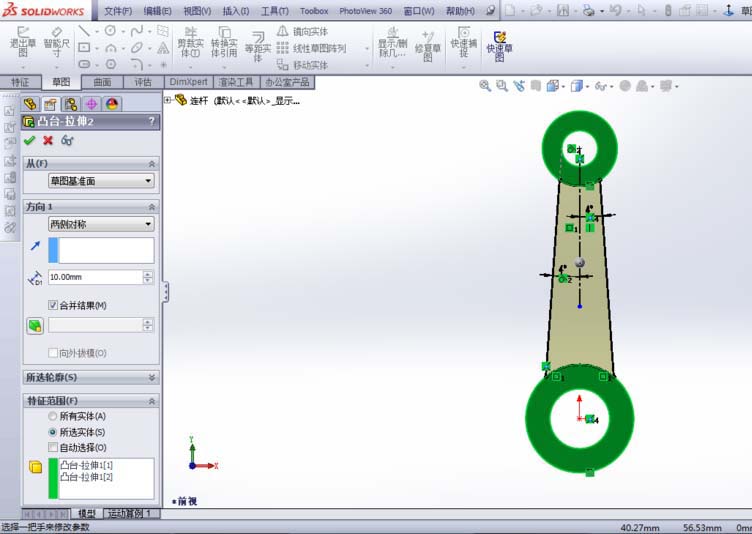

3、在前视基准面创建拉伸凸台2，方向选择两侧对称，距离为10m

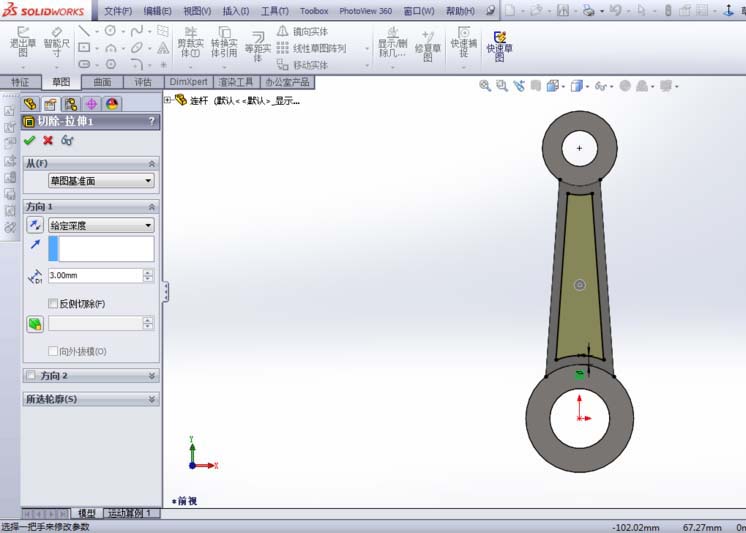

4、创建拉伸切除1，给定深度为3mm

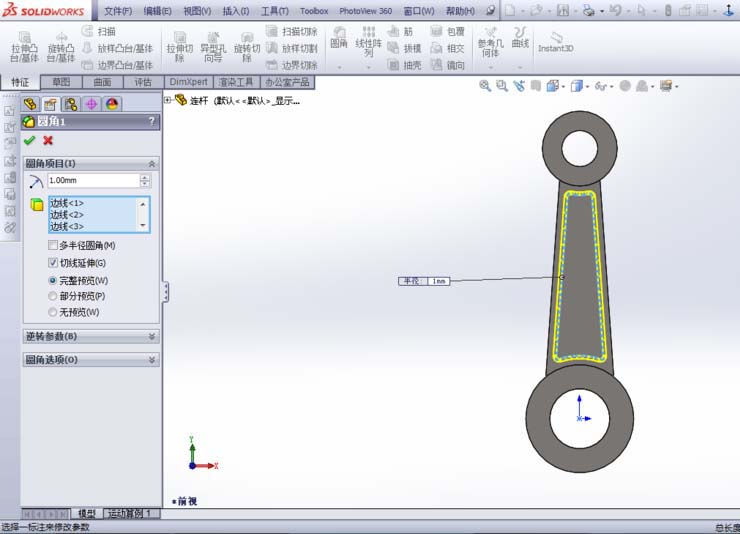

5、添加圆角1和圆角2圆角半径为1mm

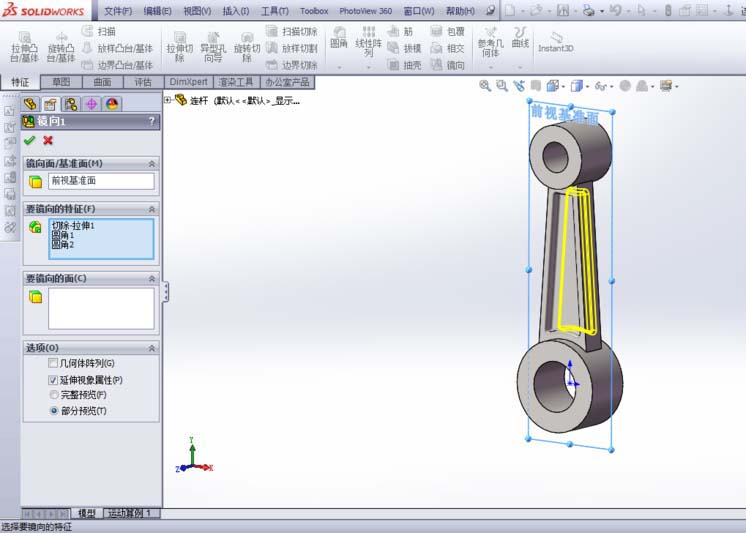

6、创建镜像1，如下图所示

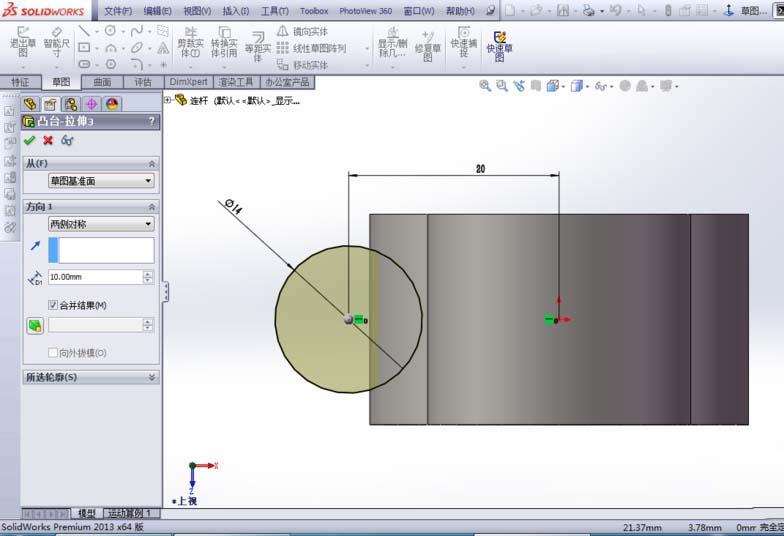

7、创建拉伸凸台3，其参数如下图所示
8、创建拉伸切除2，方向选择形成到一面

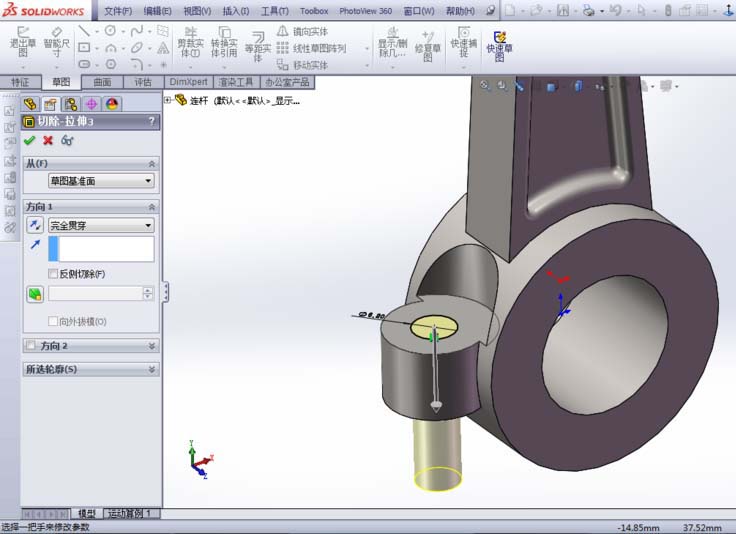

9、创建拉伸切除3，方向选择完全贯通

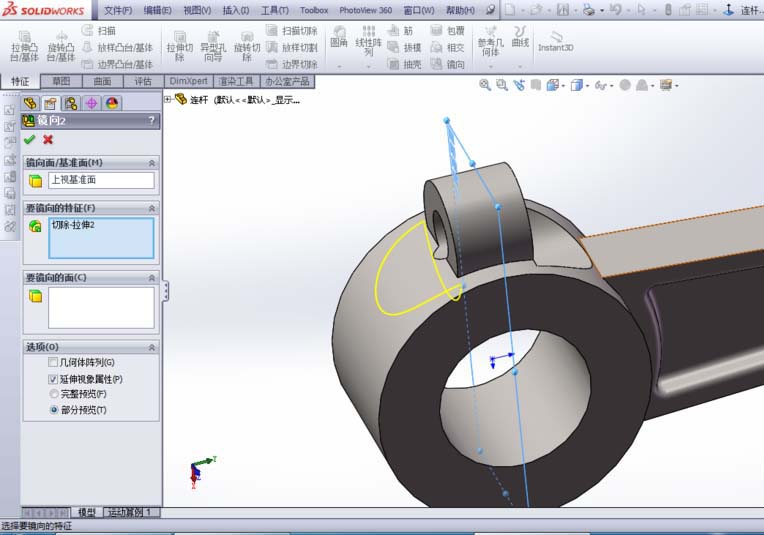

10、创建镜像2，镜像的特征选择拉伸切除2

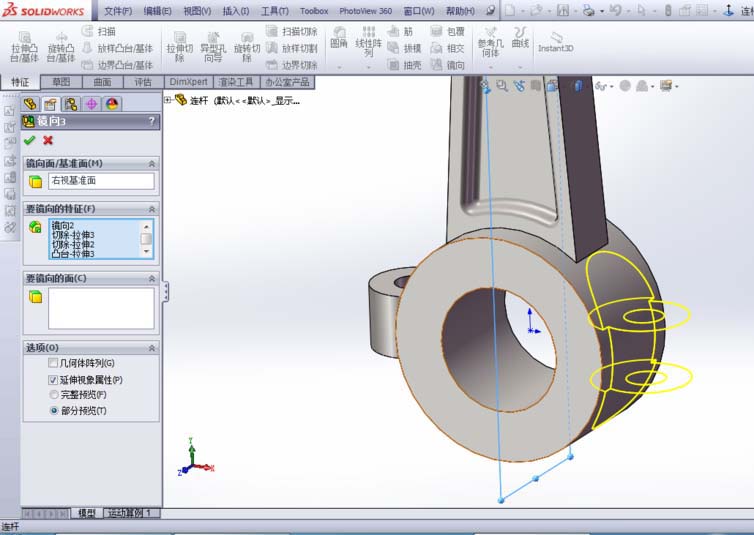

11、创建镜像3，其参数如下图所示

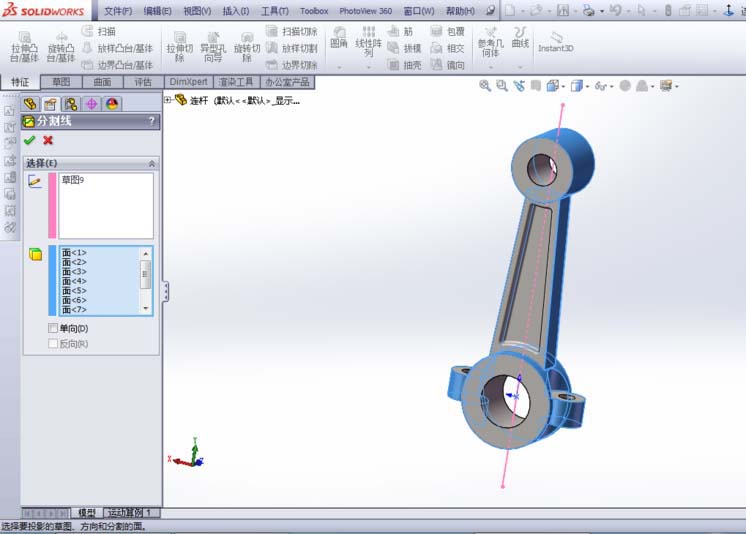

12、添加分割线，选择的面如下图蓝色的面所示

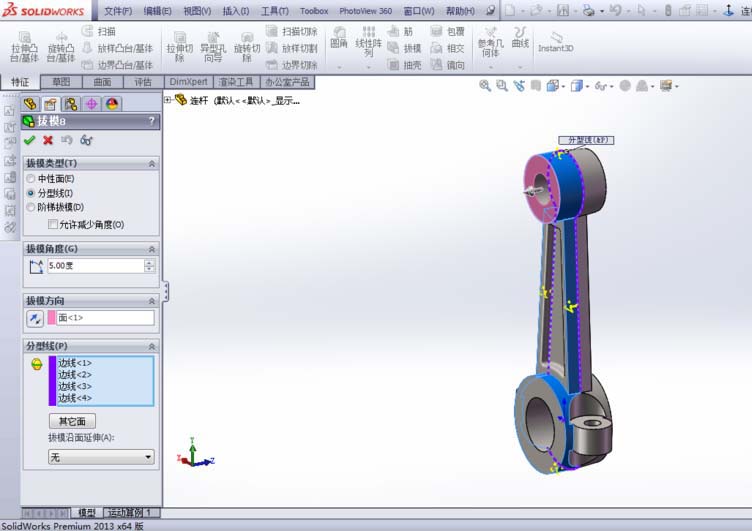

13、创建拔模7和拔模8，拔模角度为5度，如下图所示

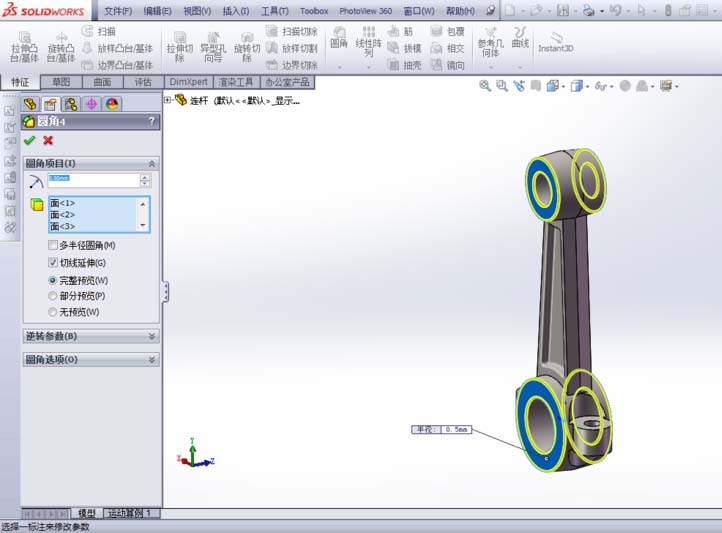

14、添加圆角4，圆角半径为0.5mm

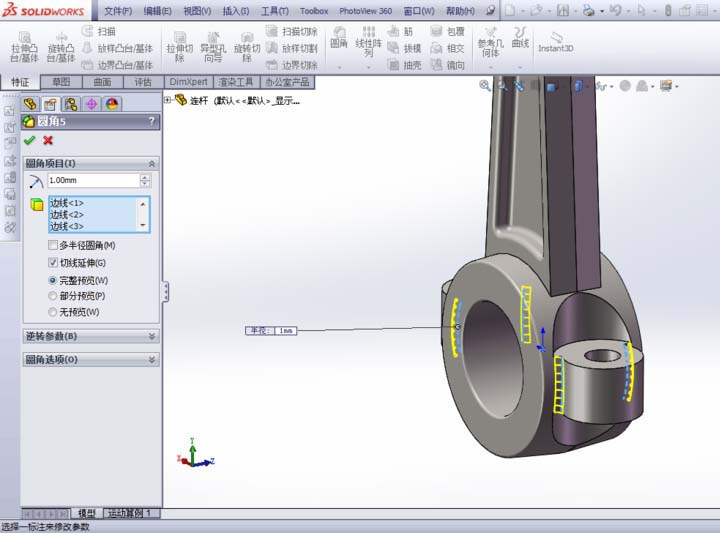

15、添加圆角5，圆角半径为1mm

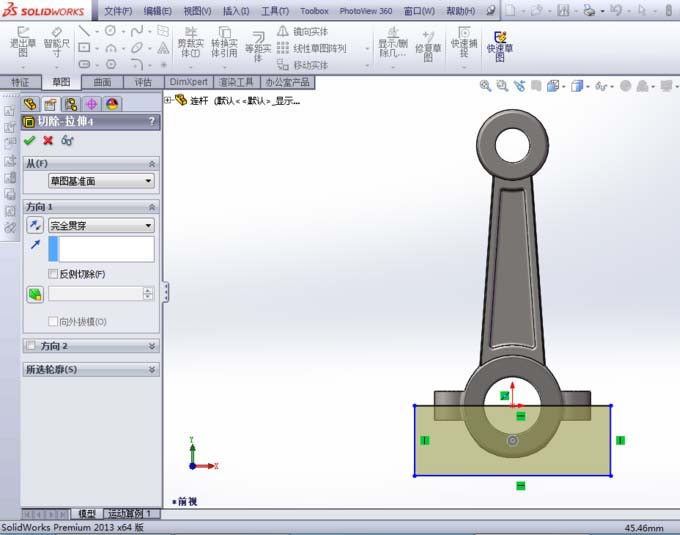

16、创建拉伸切除4，方向选择完全贯通，完成连杆建模
以上就是SolidWorks中建模汽车连杆模型的教程，希望大家喜欢，请继续关注脚本之家。
