ProE想要创建基准轴，基准轴在模型树中显示为黄色，名称为“A-编号”，主要可以起到中心线和参考轴的作用，下面我们就来看看详细的教程。

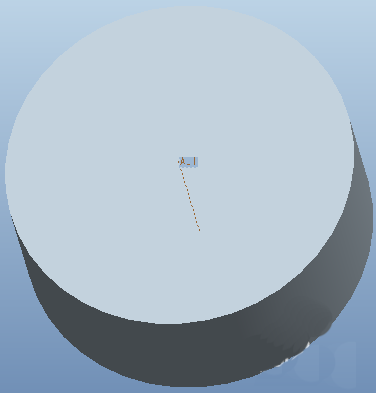

1、拉伸一个圆柱或圆孔时会自动产生一个基准轴。

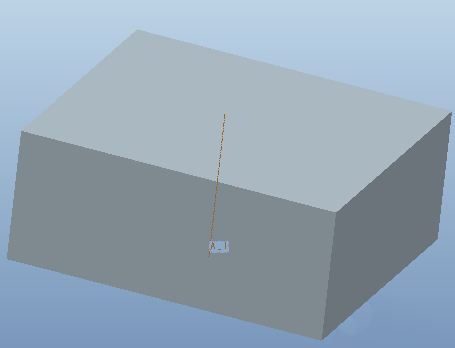

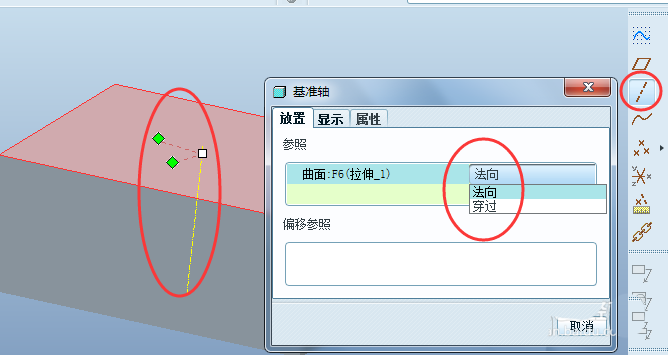

2、如下图，要在长方体上表面中心位置创建一根基准轴，先选取上表面，然后点击工具栏中的基准轴图标，弹出基准轴窗口如下，选法向。

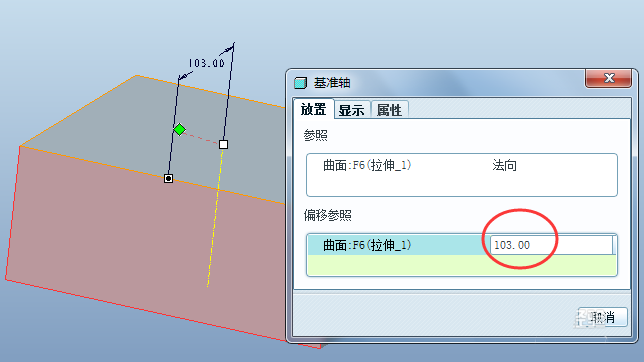

3、在偏移参照栏单击，选择前面，调整偏移距离。

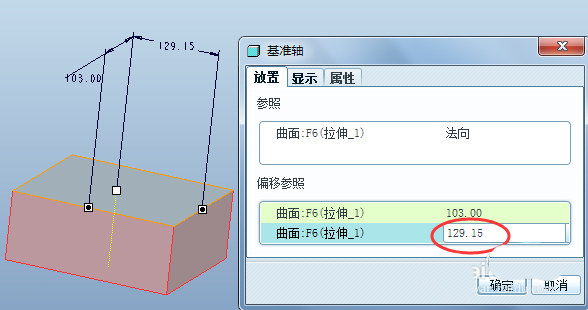

4、按着Ctrl键，在偏移参照栏单击，选择右面，调整偏移距离。

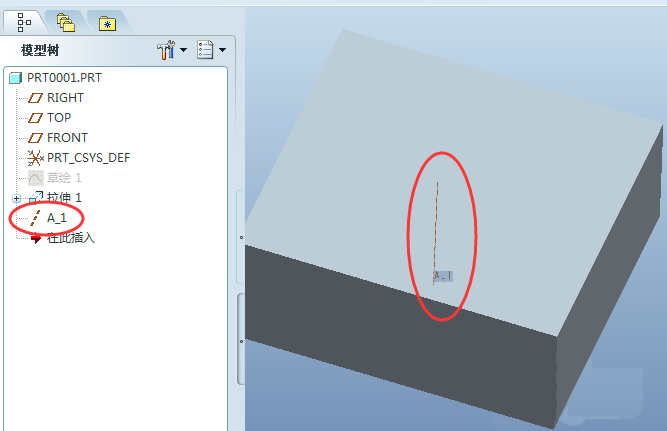

5、调整好以上参数后，点击确定，基准轴如下所示。
以上就是ProE穿件基准轴的教程，希望大家喜欢，请继续关注脚本之家。
