solidworks工程图怎么使用阶梯剖视图?

solidworks工程图的转换过程经常用到阶梯剖的形式，该怎么设置阶梯剖视图呢？下面我们就来看看详细的教程。

DriveWorks Solo V15 安装特别版(附破解文件+安装方法) 支持SolidWorks2017

• 类型：3D制作类
• 大小：184MB
• 语言：英文软件
• 时间：2017-07-12

查看详情

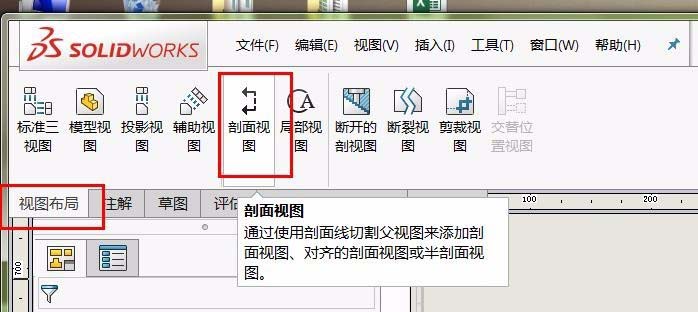

1、进入工程图中，在视图布局里面选择剖面视图

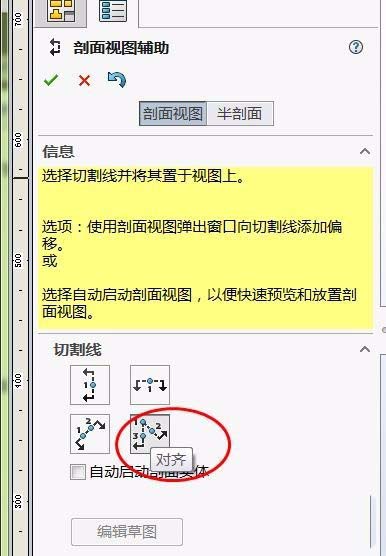

2、选择对齐选项

3、在视图中选择第一个对齐点

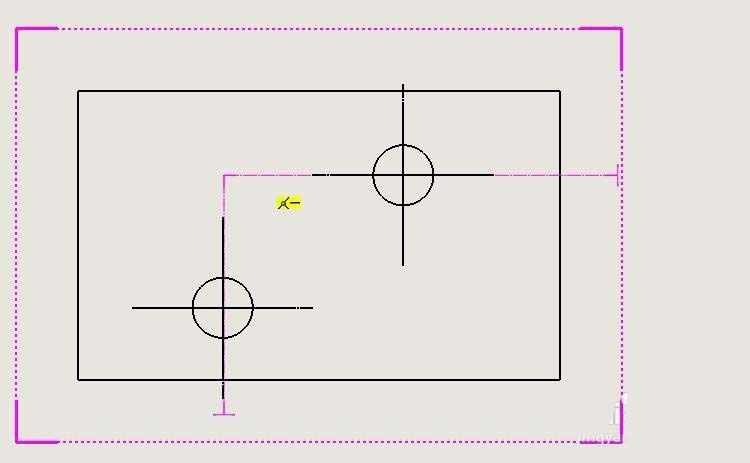

4、选择第二个对齐点

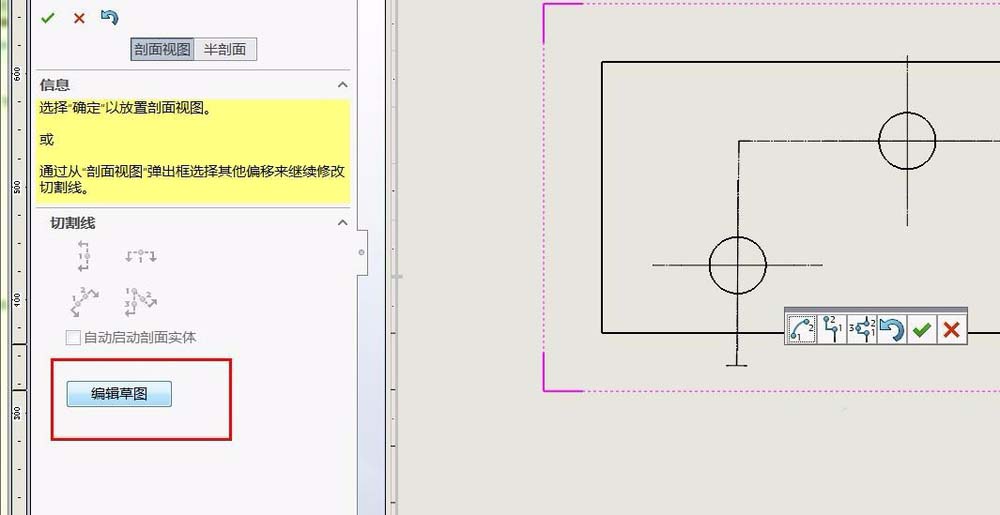

5、如果和预期的目标不一致，可以选择左侧的编辑草图

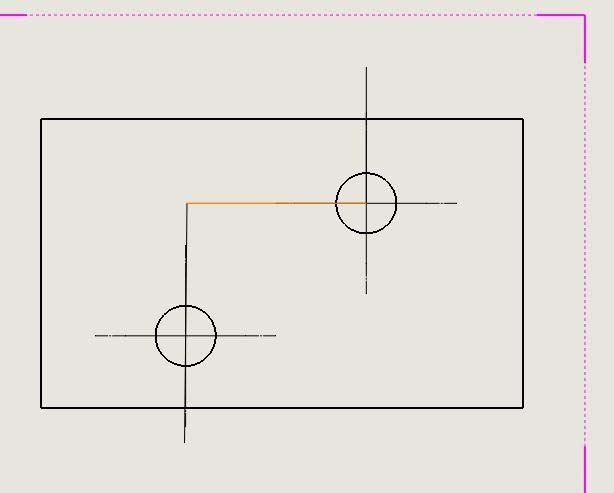

6、对剖切线进行草图编辑，编辑方式和普通的绘制草图一致

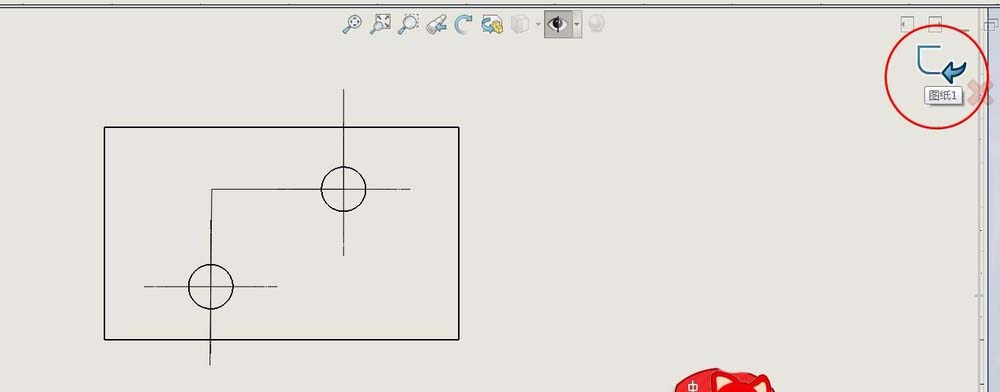

7、选择完成

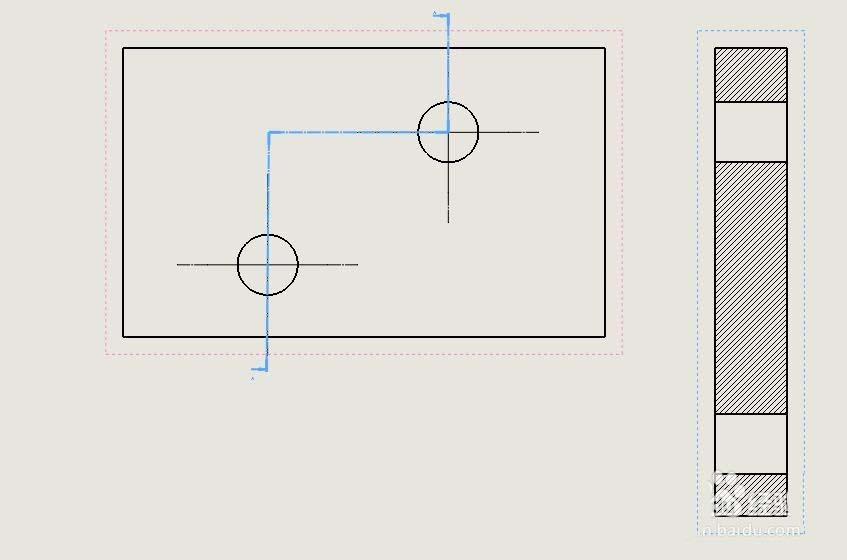

8、这个时候，想要的剖视图就完成了

以上就是solidworks阶梯剖视图的使用方法，希望大家喜欢，请继续关注脚本之家。
