ProE绘制草图很简单，想要绘制一个椭圆图形，该怎么绘制呢？下面我们就来看看详细的教程。
一 轴端点椭圆
1、点击草绘功能区的“轴端点椭圆”按钮，下图所示。

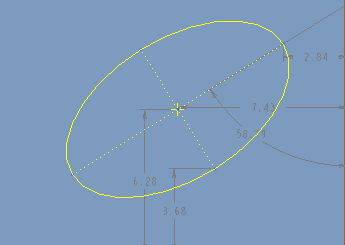

2、在草绘区适当位置单击左键，初定一个长轴（或短轴）的端点，然后拖动鼠标在合适位置单击左键以初定该轴的另一端点，最后拖动鼠标初定另一个方向，点击中键进行确认并退出，见下图。
3、双击尺寸并进行修改或添加其它尺寸、约束，完成椭圆尺寸和位置的设置，如下图。
二、中心和轴椭圆
1、点击草绘功能区的“中心和轴椭圆”按钮，下图所示。
2、在草绘区适当位置单击左键，初定椭圆的中心，然后拖动鼠标初定长轴（或短轴）的端点，最后拖动鼠标初定另一个方向，点击中键进行确认并退出，见下图。

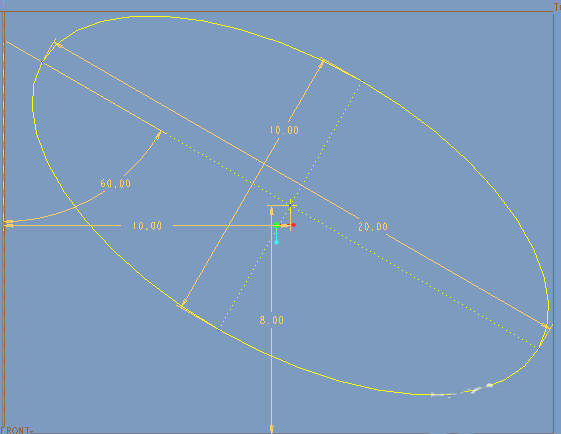

3、C双击尺寸并进行修改或添加其它尺寸、约束，完成椭圆尺寸和位置的设置，如下图。
以上就是proe绘制椭圆图形的两种方法，希望大家喜欢，请继续关注脚本之家。
