Pro/E创建三维模型很简单，想要将创建好的模型导入到icem中，该怎么导入呢？下面我们就来看看详细的教程。

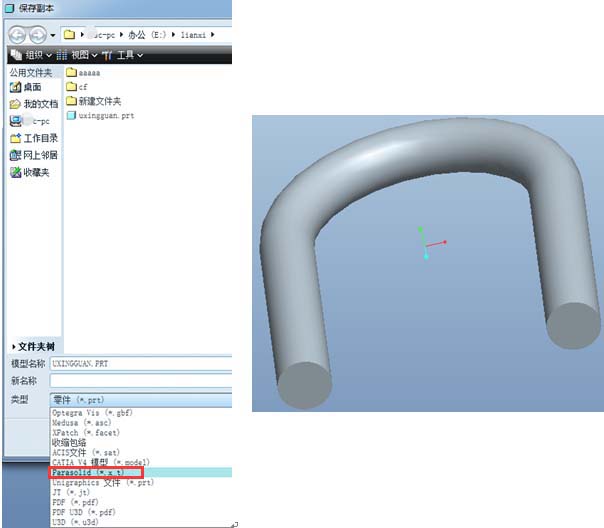

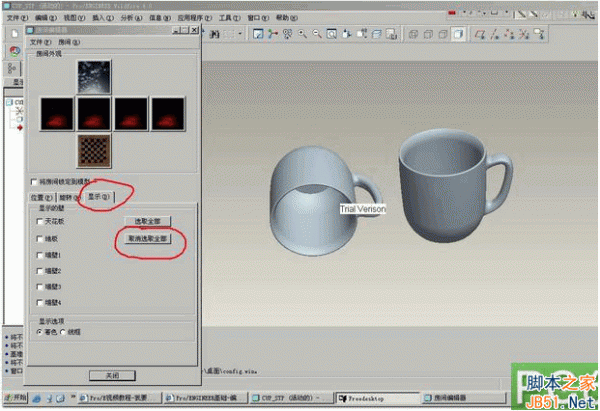

1、几何模型转换格式。Pro/E软件中建好模型后，另存为Parasolid（*.x_t）格式或者其它中间格式如stp、catia、igs、stl等，如下图所示。

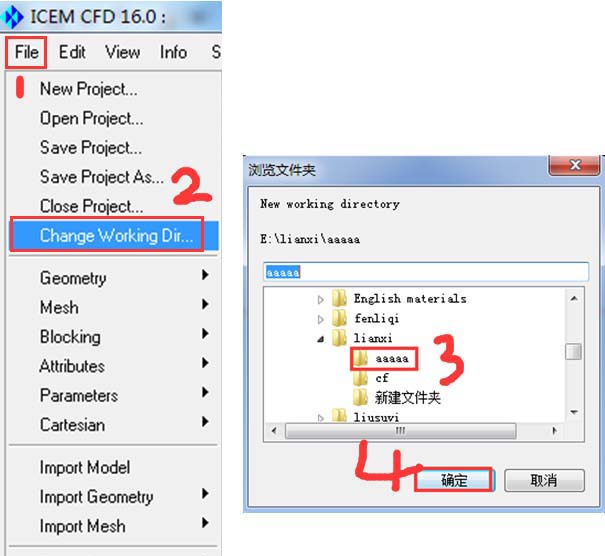

2、设定工作目录。打开ICEM，依次点击“file”-“change working dir”，弹出框中选好存储路径，点击“确定”。注意此时可顺手将步骤1导出的文件放置在该目录下，便于后续导入。
3、导入几何模型。依次点击“file”-“import geometry”-“legacy”-“parasolid”，该方法也可导入其它中间格式如stp、catia、igs、stl等，如下图所示。

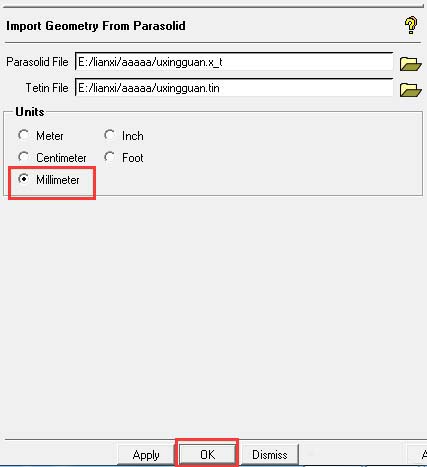

4、选择模型单位。如下图所示，选择合适的尺寸单位。

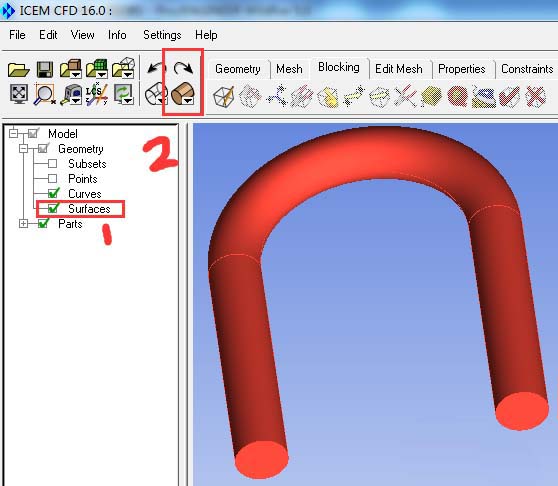

5、检查导入是否成功。几何模型刚导入时，默认是线显示，不显示面，不够直观，不容易检查是否导入成功。要先打开surfaces的显示开关，下图步骤1；然后将面显示打开，下图步骤2。检查是否导入成功，主要是看面是否残缺，安装关系是否改变（常见于装配体）。若导入失败，可尝试换成其它格式igs、catia等，一般情况下总有一个格式可以导入成功的。

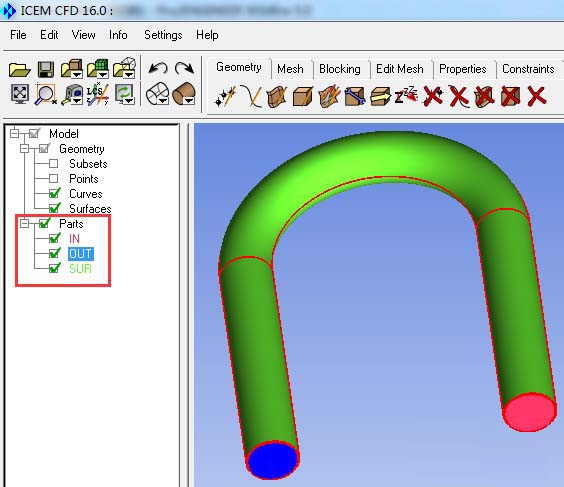

6、定义各part，如下图所示。
以上就是Proe中的三维模型导入icem的教程，希望大家喜欢，请继续关注脚本之家。
