SolidWorks中想要创建一个保温杯，该怎么创建呢？下面我们就来看看详细的教程。
1、打开SolidWorks，新建一个零件模型。创建旋转特征，如图所示。

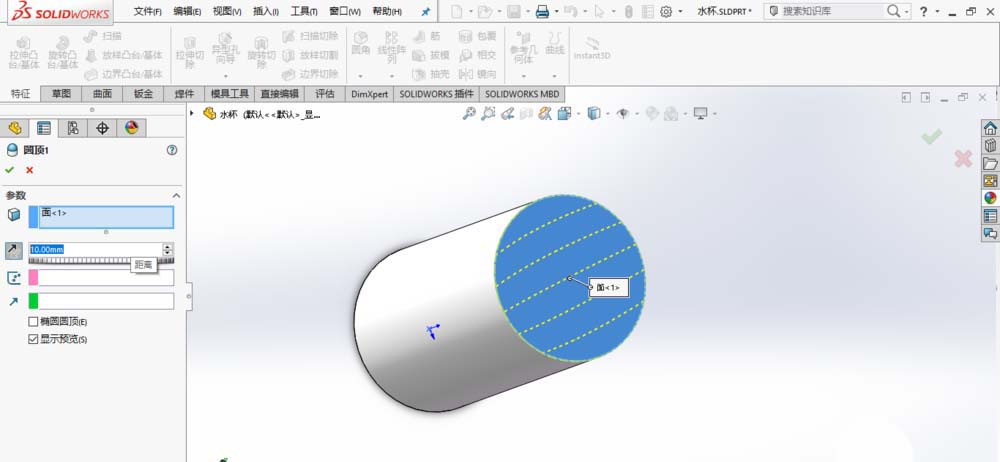

2、创建圆顶特征，如图所示。

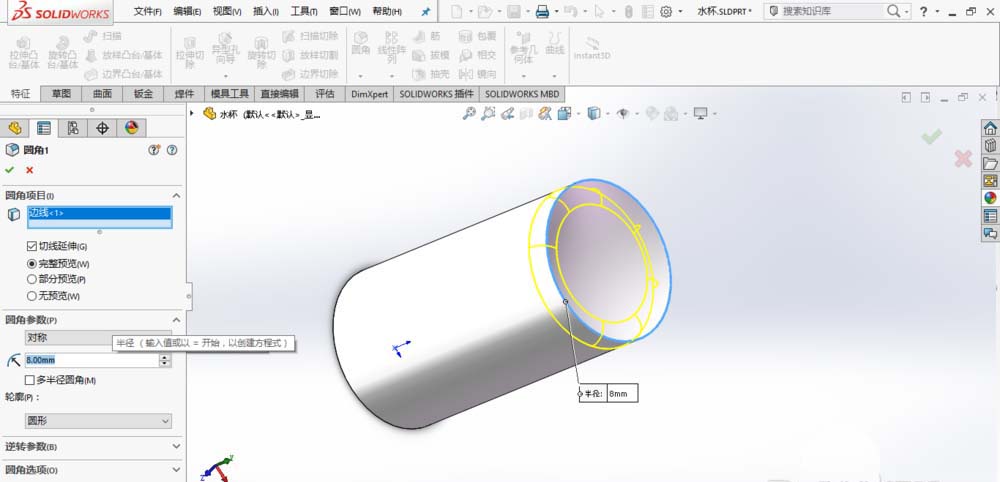

3、创建圆角特征，圆角半径为“8 mm”，如图所示。创建凸台-拉伸1。

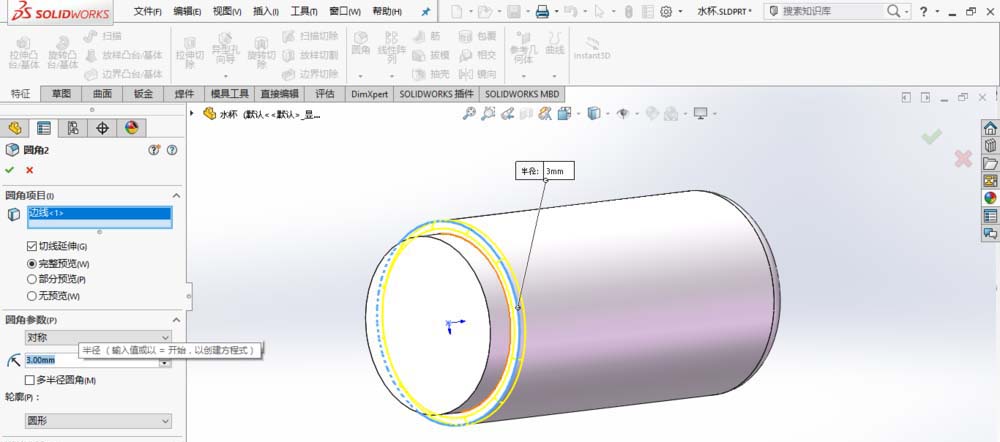

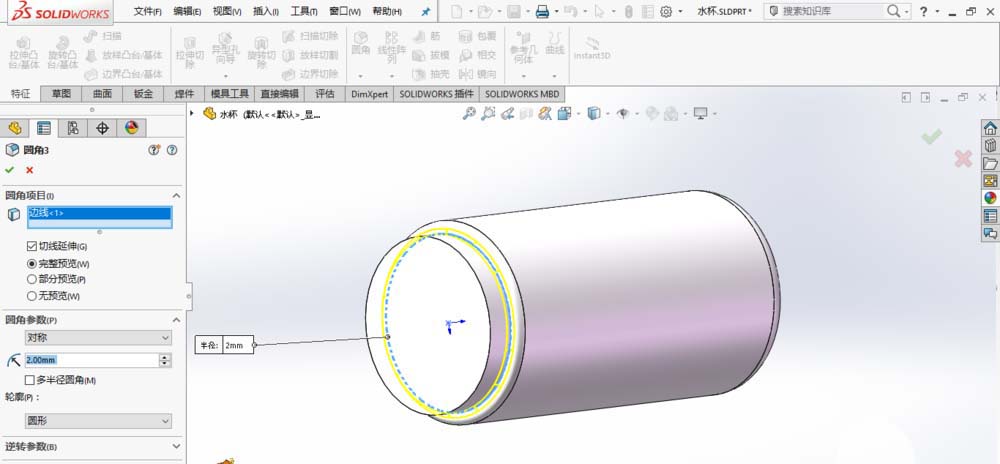

4、创建圆角2和圆角3，如图所示。

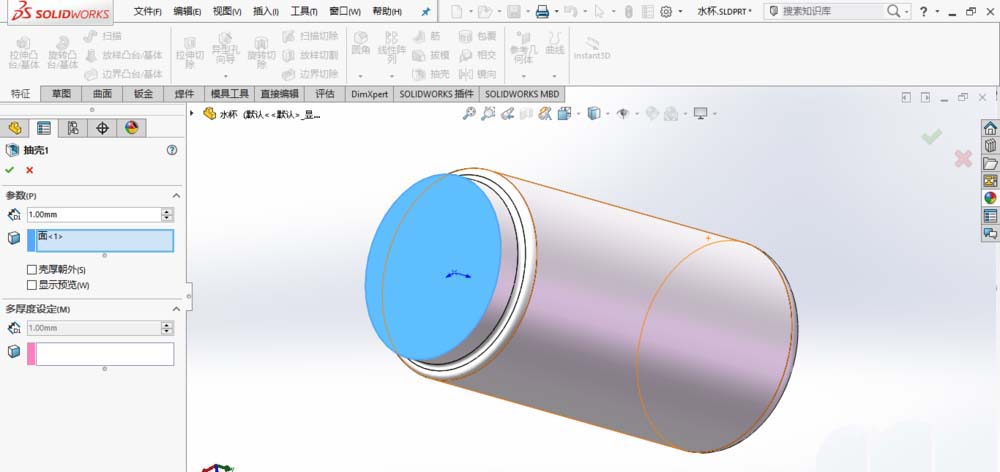

5、创建抽壳特征，如图所示。

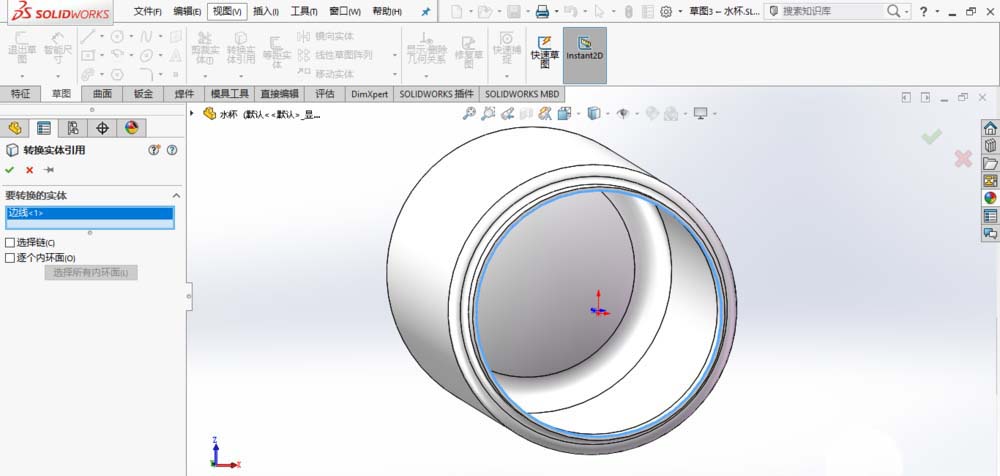

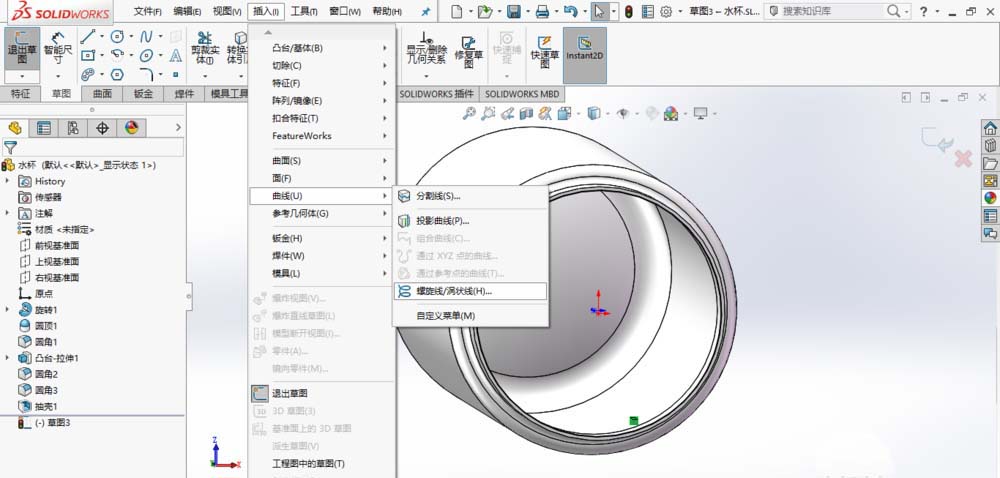

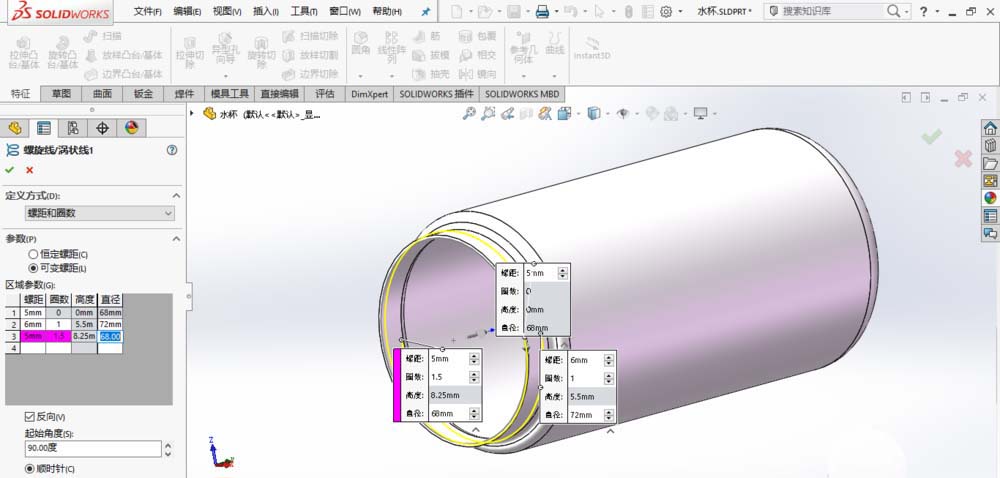

6、插入螺旋线：选择图示所示端面，绘制草图，转换实体引用；插入螺旋线，对螺旋线进行如图所示设置。

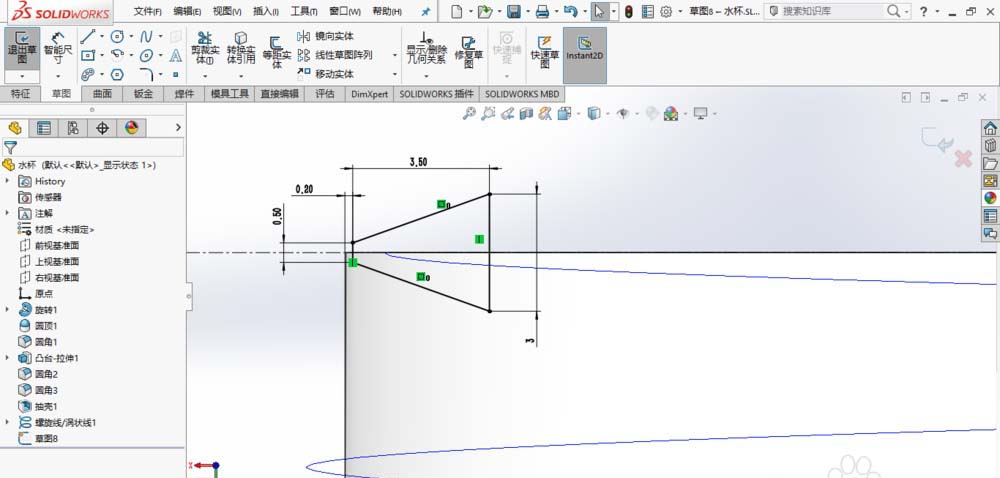

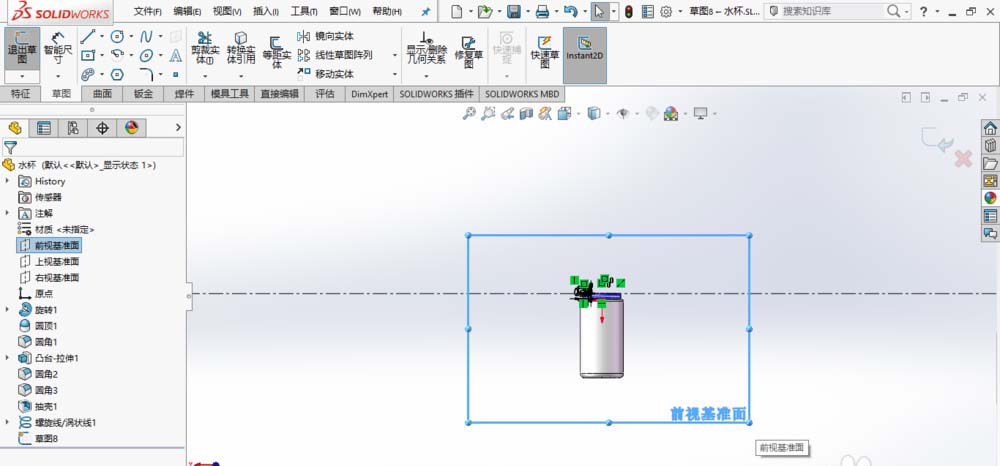

7、在前视基准面上绘制如图所示草图。

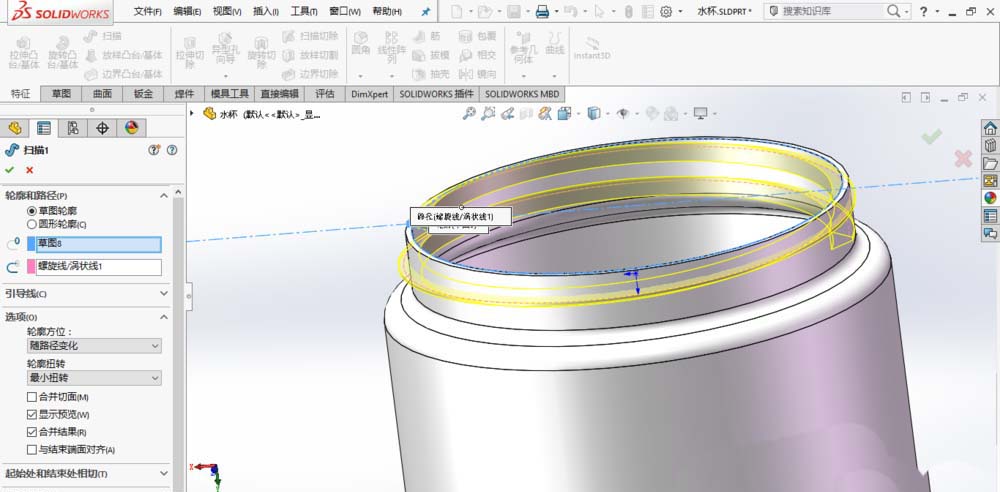

8、创建扫描特征，路径选择螺旋线，轮廓选择草图，如图所示。

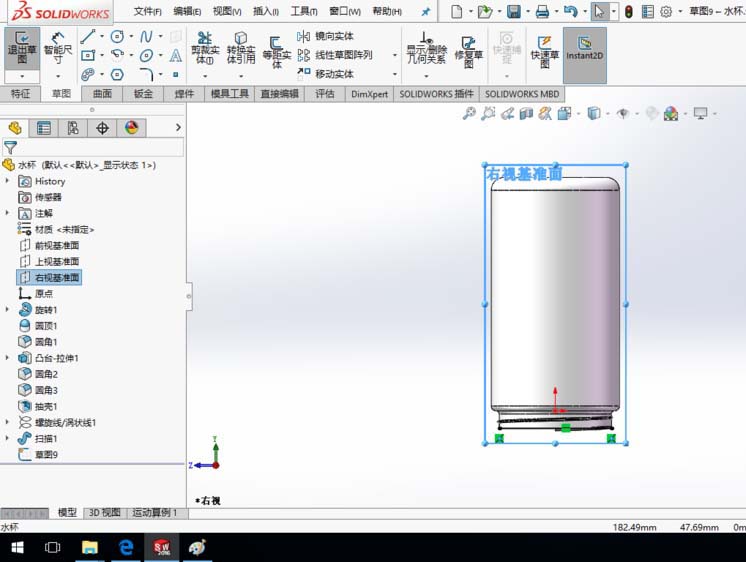

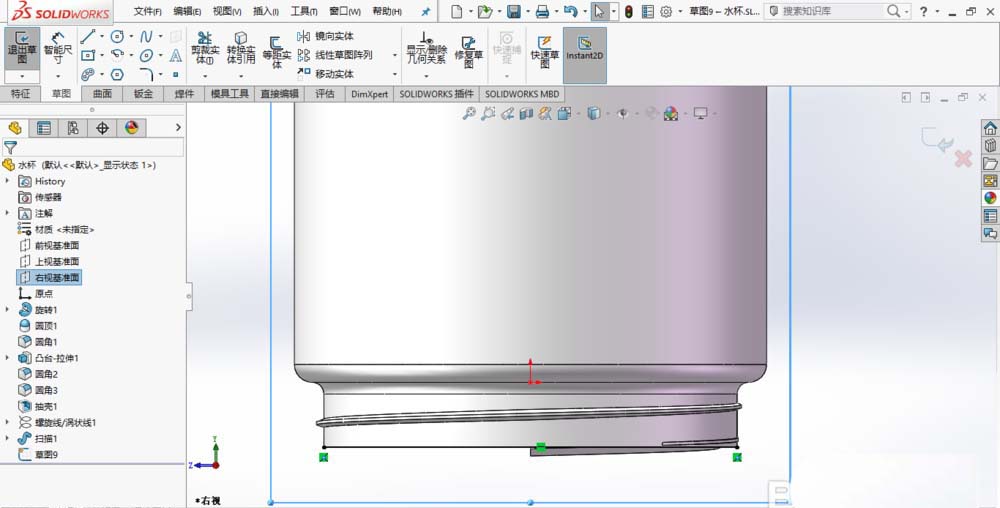

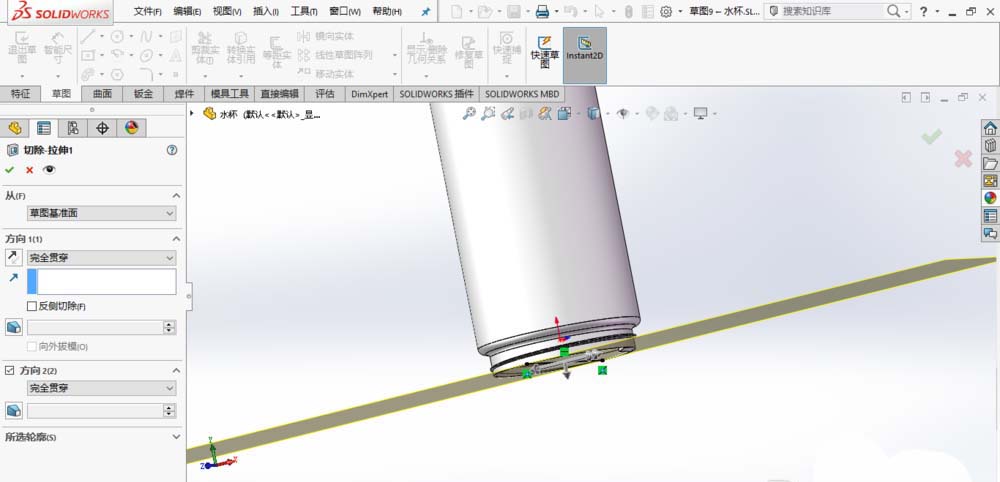

9、创建切除-拉伸1：在右视基准面上绘制直线，如图所示；创建切除特征，如图所示。

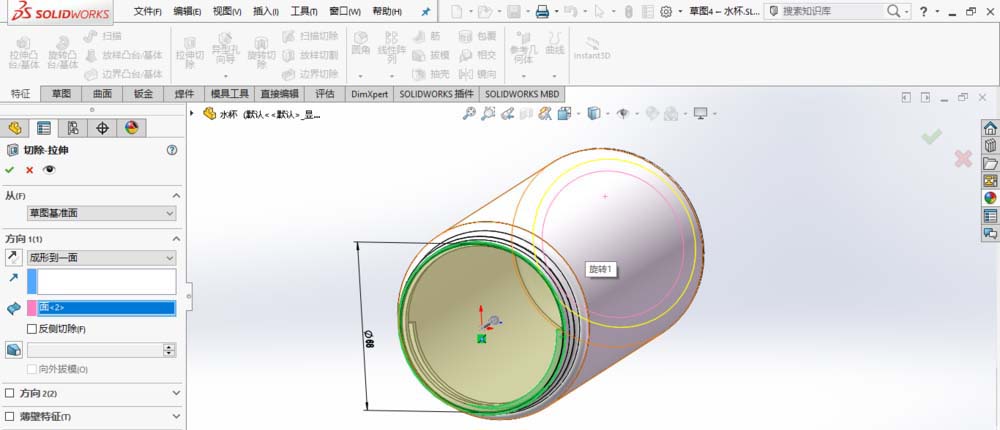

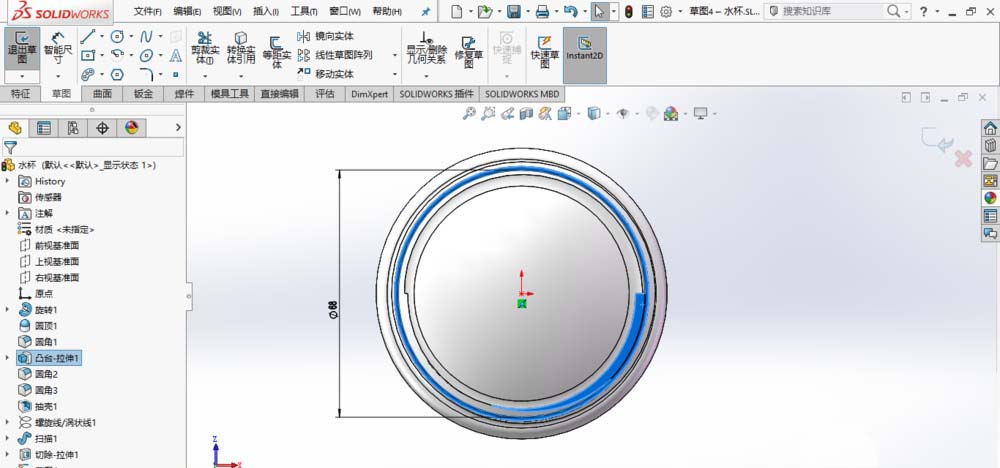

10、创建切除-拉伸2：在图示端面上绘制草图圆，如图所示；创建切除特征，如图所示。
11、至此，水杯创建完成，保存模型。
以上就是SolidWorks中建模保温杯的教程，希望大家喜欢，请继续关注脚本之家。
