Solidworks中想要绘制一个对称的图形，该怎么绘制呢？下面我们就来看看详细的教程。

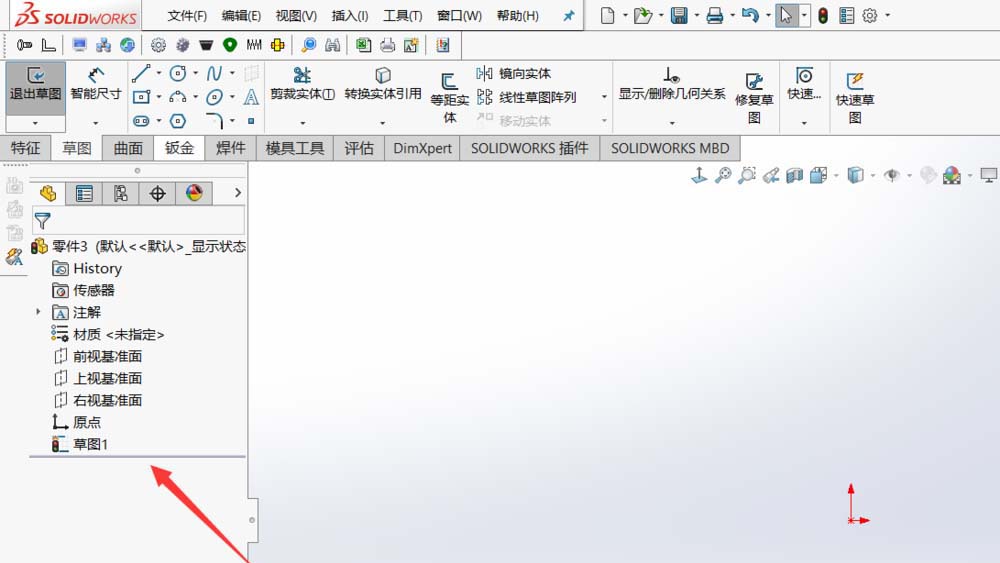

1、对称就是某条中心线的左右两边相等，定义对称关系之后，后续如果要修改会方便很多。我们先新建一个草图。

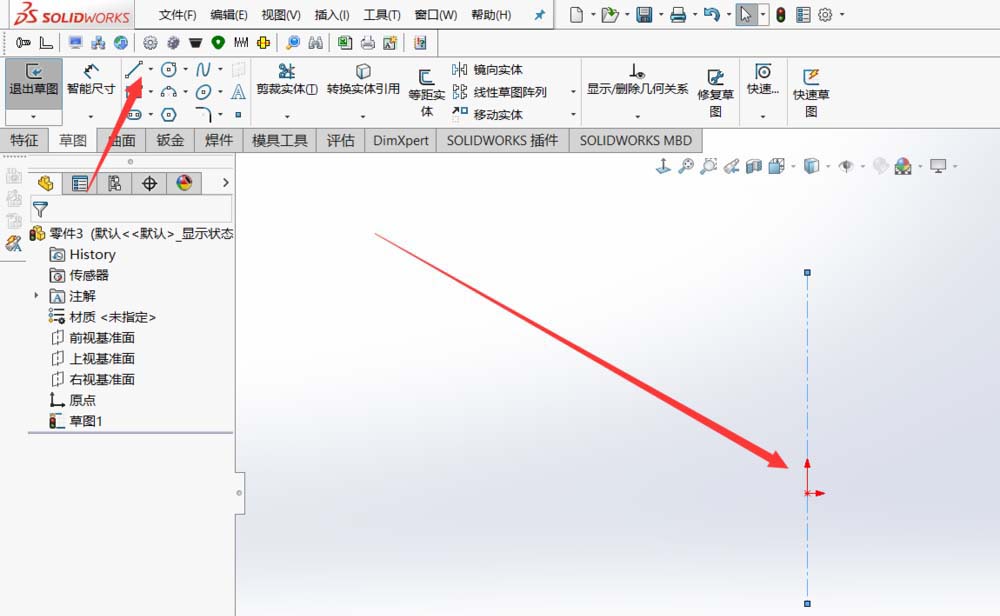

2、之后先画一条中心线，假设我们要做一条直线和和这条中心线有对称关系。

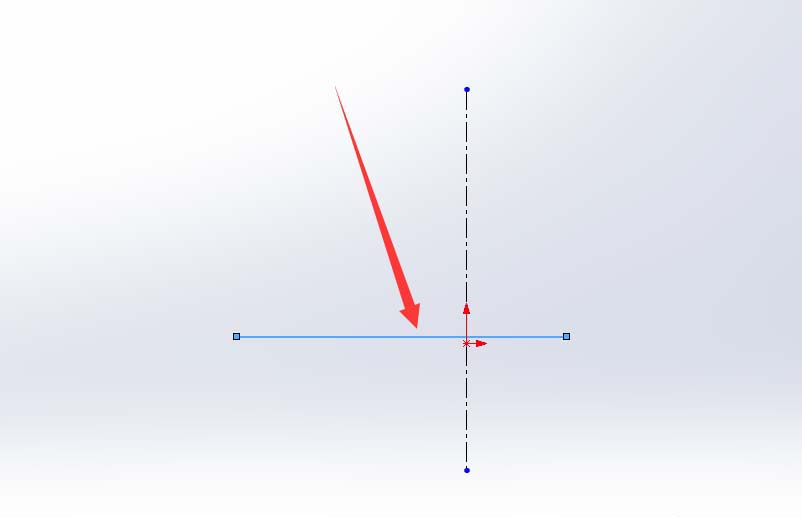

3、那我们之后在随便画一条直线。

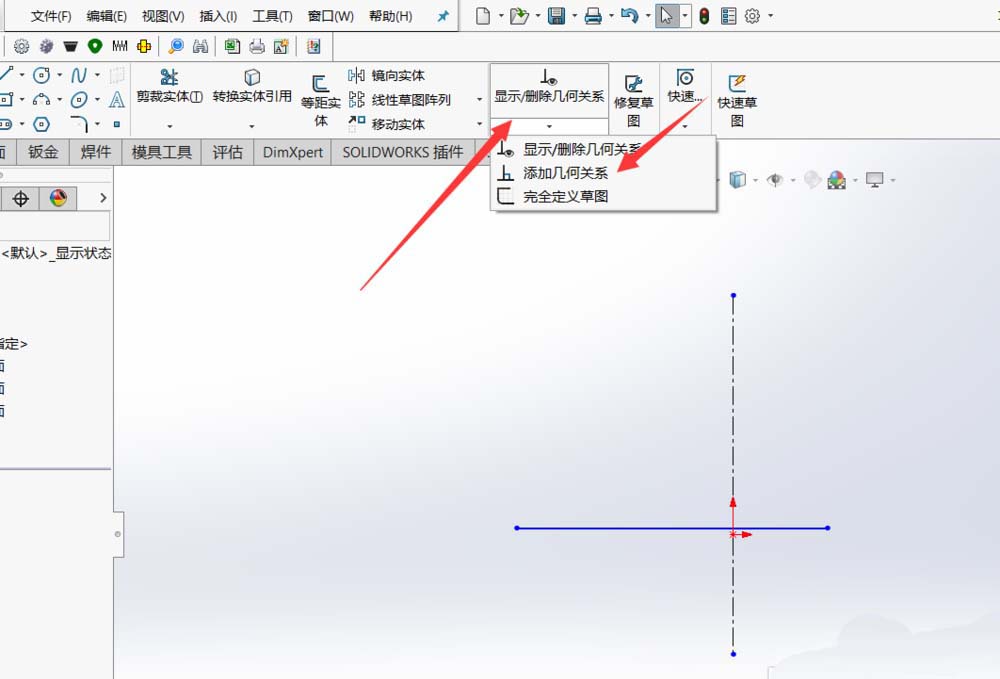

4、之后在草图里面找到显示/删除几何关系，下拉找到添加几何关系。

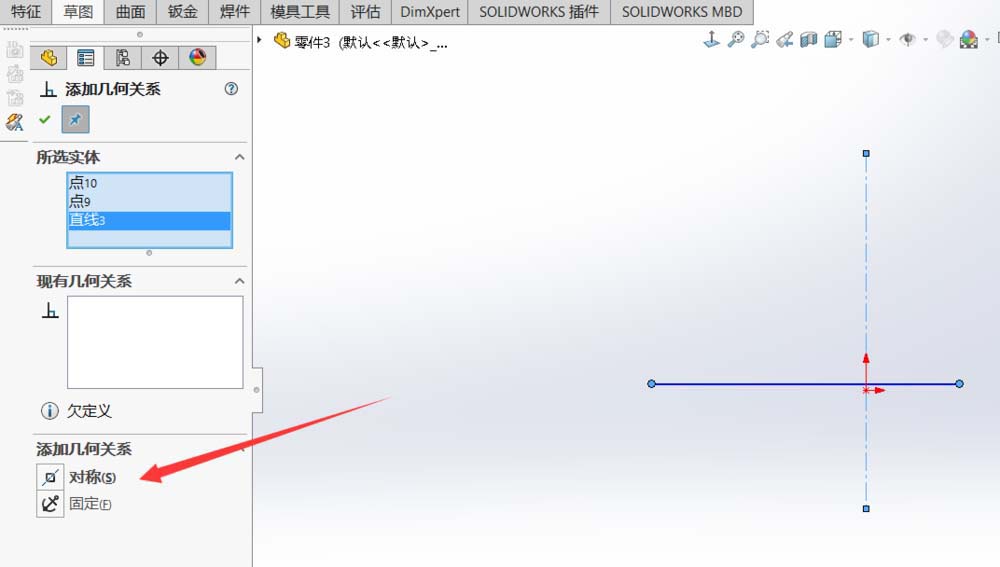

5、然后我们要选中直线的两个端点，之后在选中中心线。

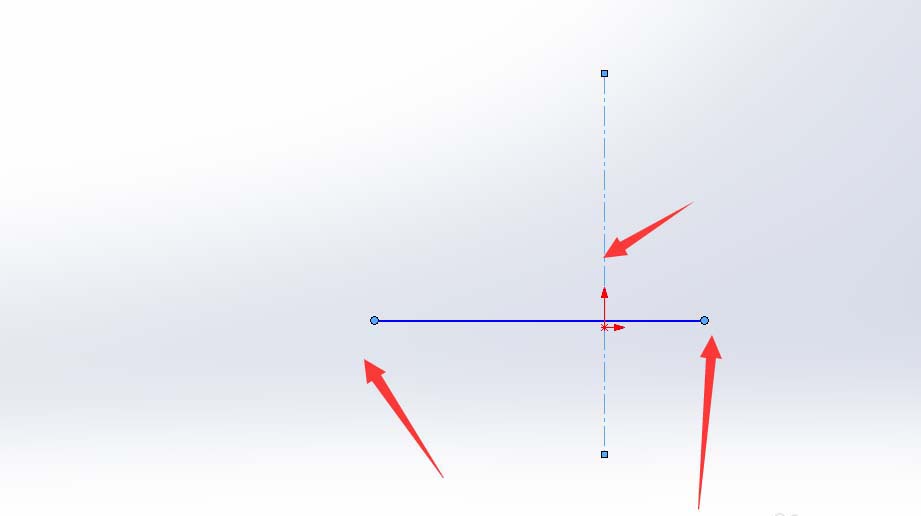

6、然后在左侧的关系栏里出现了对称的关系选项。
7、然后选中对称就可以看到中心线平分了这条直线。

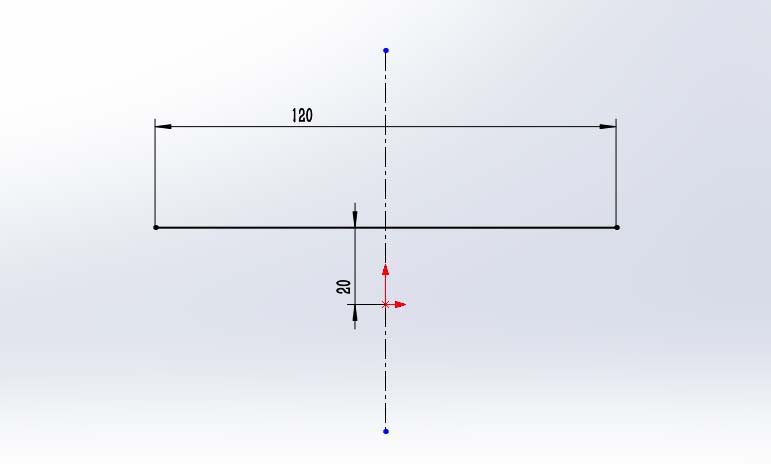

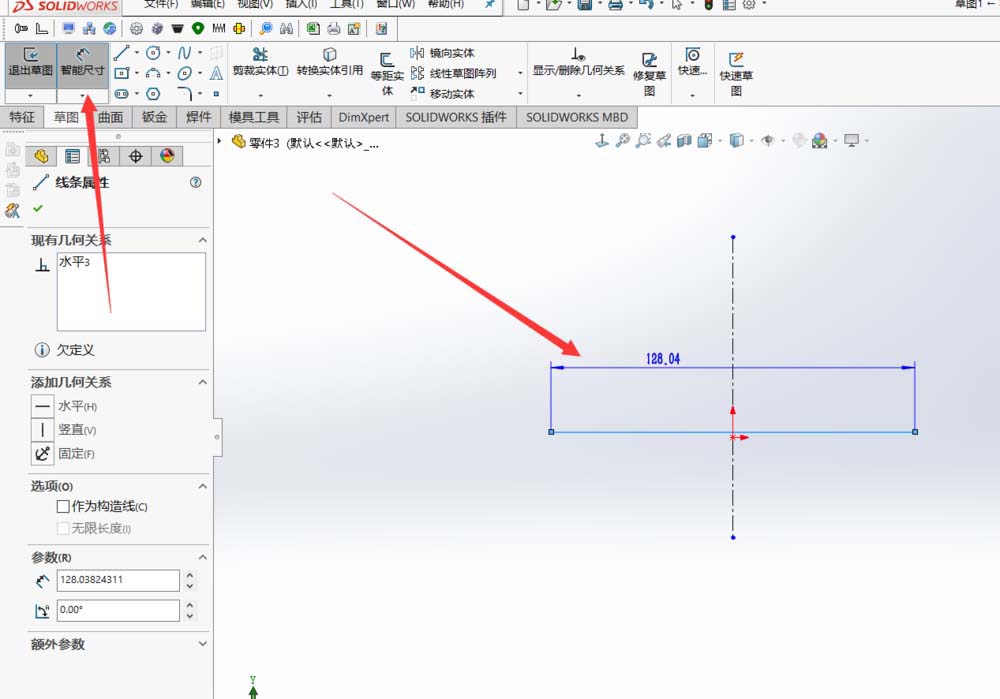

8、之后我们在选择尺寸定义这条直线即可。对称关系比找中点然后在定义两段尺寸要方便的多。
以上就是Solidworks草图制作对称几何关系的教程，希望大家喜欢，请继续关注脚本之家。
