CATIA中的零件看不到内部结构，很多东西被隐藏起来了，想要显示隐藏零件，该怎么操作呢？我们可以设置零件的透明度下面我们就来看看详细的教程。

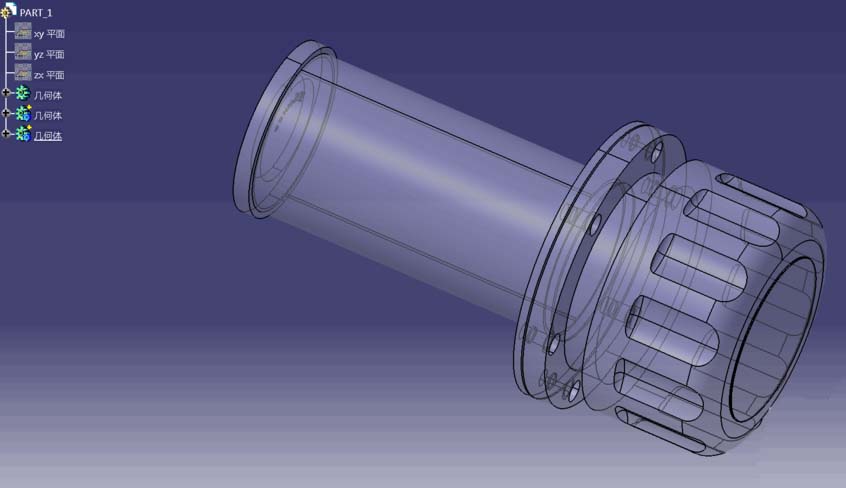

1、首先我们打开CATIA软件，并在软件中打开事先创建好的模型，如下图所示，这是一个把手模型；

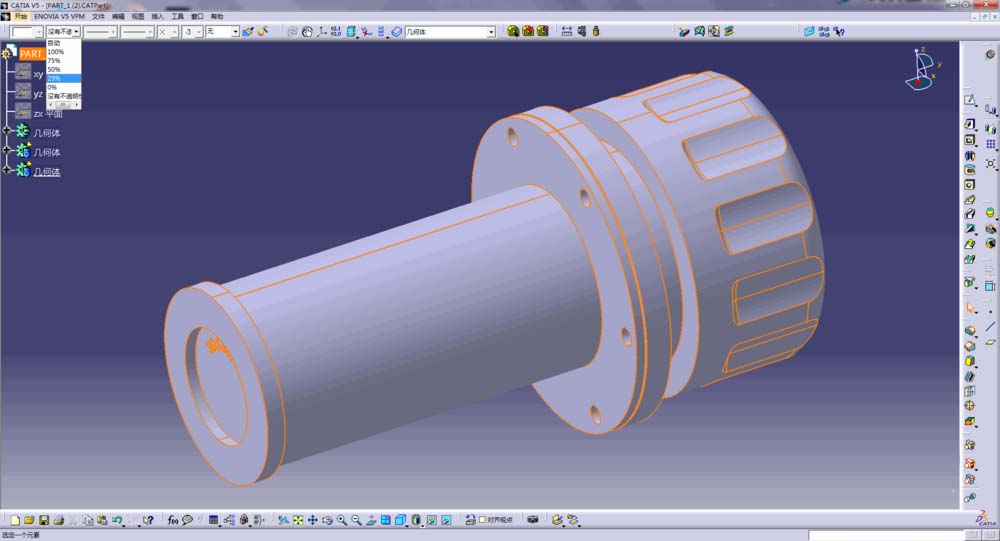

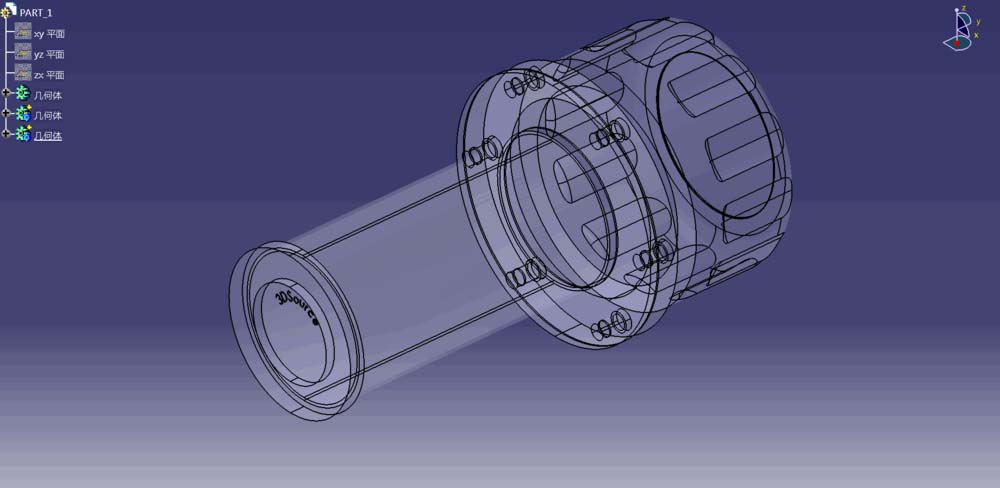

2、鼠标左键单击零件名称PART_1，并在图形属性中选择第二选项框，点开下标，在下拉列表中选择透明度为25%，然后查看视图中零件的变化；

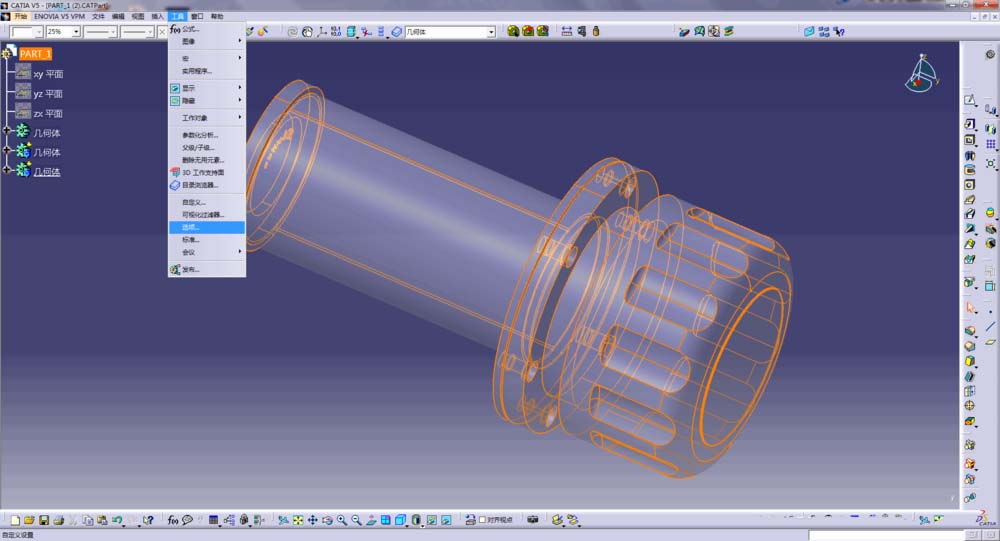

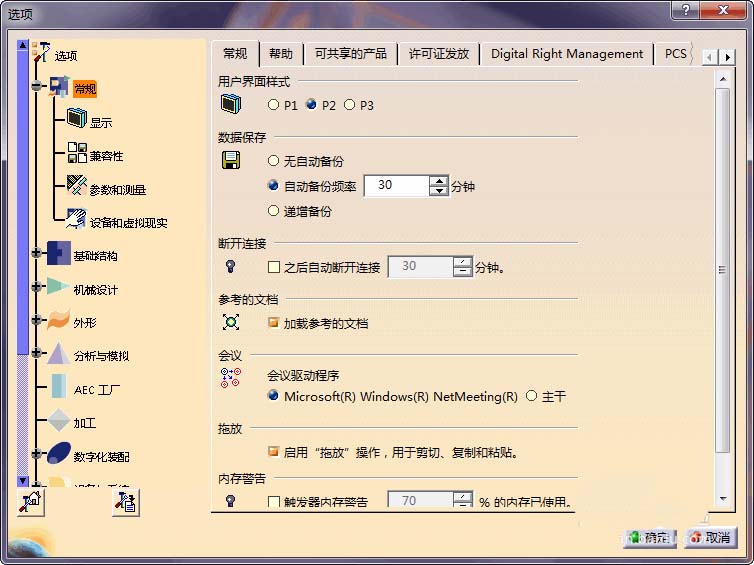

3、继续在菜单栏中选择工具，并在下拉列表中鼠标左键单击选项，弹出选项对话框，继续点开>常规列表；

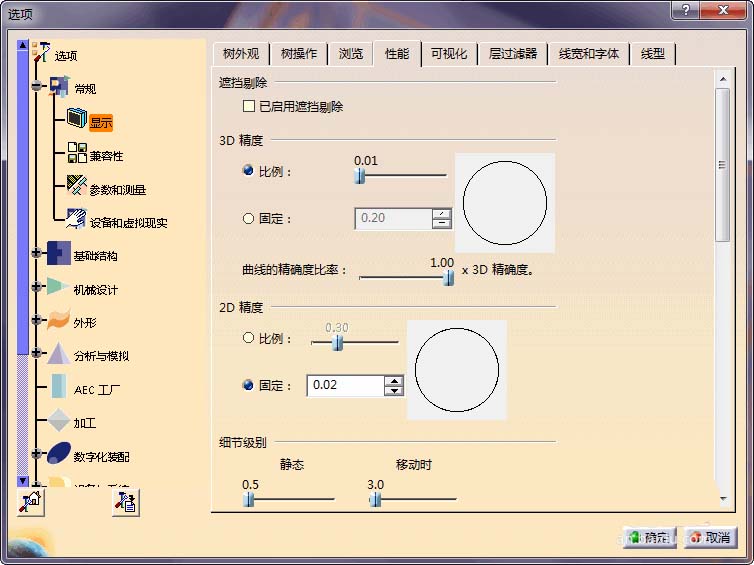

4、在列表中选择>显示,并在右侧选择性能卡片，向下拖动竖条直到中间位置；

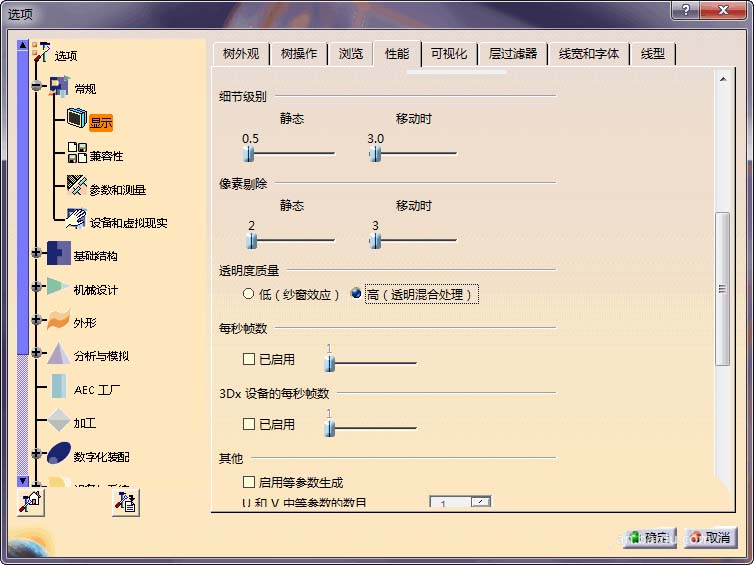

5、在透明度质量中我们勾选>高（透明混合处理）选项，单击确定退出命令对话框；

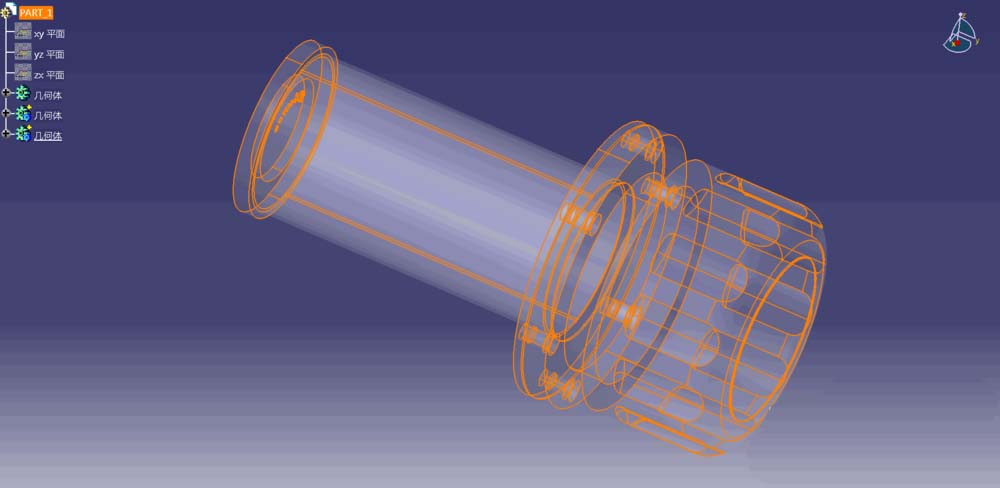

6、在视图中查看零件透明度质量变化，可以看到要比第二步中25%透明度质量还要高，零件内部没有被遮挡。
以上就是CATIA设置零件透明度的教程，希望大家喜欢，请继续关注脚本之家。
