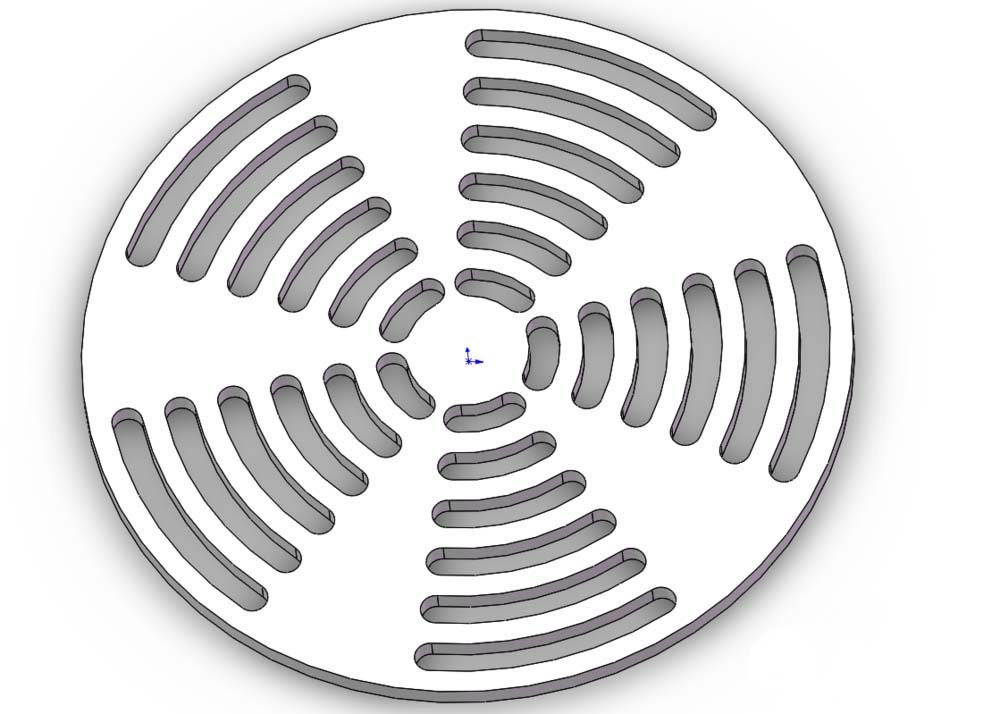

Solidworks中想要绘制零件，该怎么绘制呢？下面我们就来看看使用Solidworks职工的阵列命令绘制零件的教程。

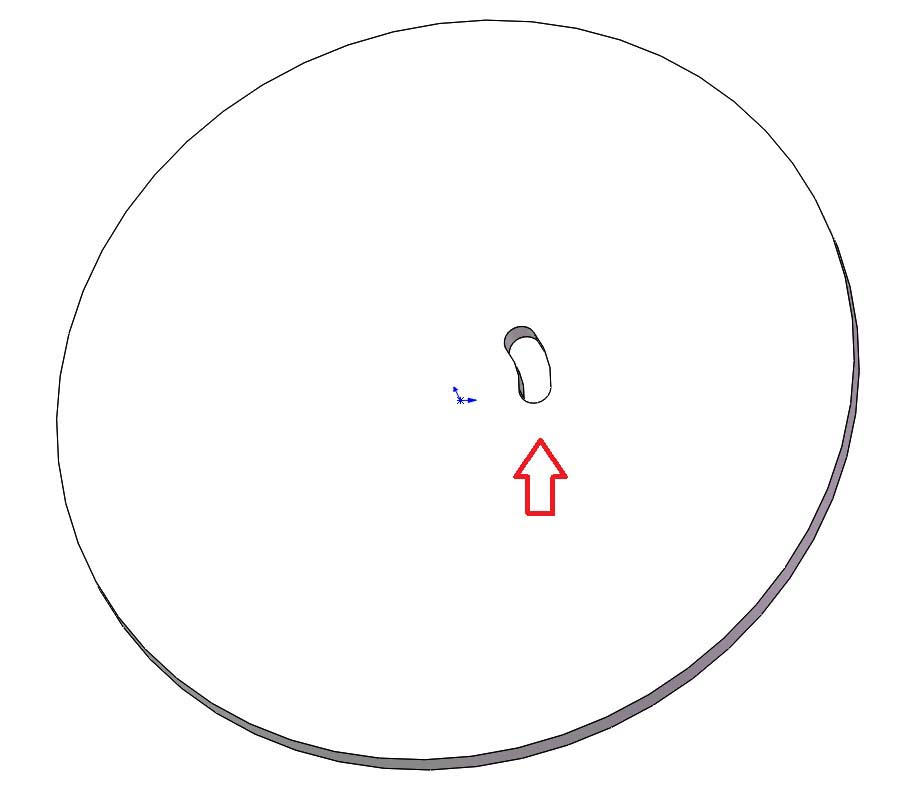

1、首先准备如图的零件。

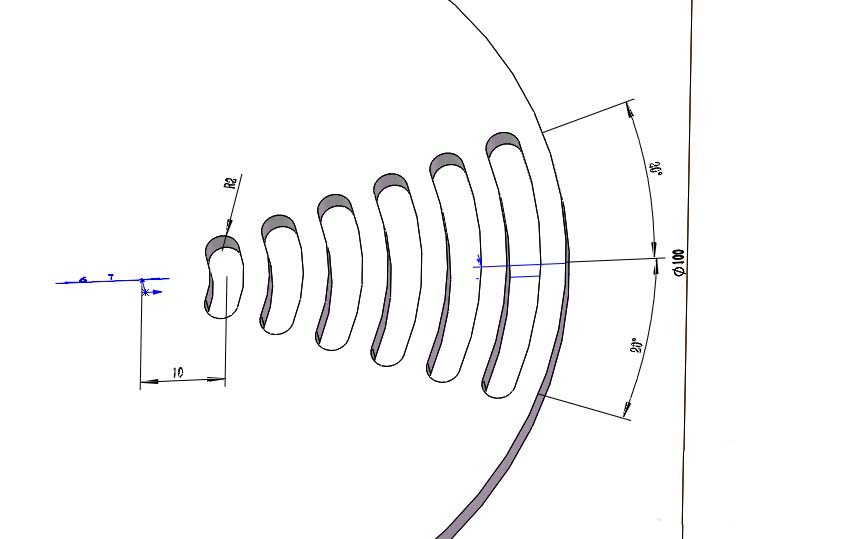

2、这里注意一点：对于要阵列的特征，要做好约束，如图中箭头所示；对于位置也要标好尺寸。一会儿会用到。

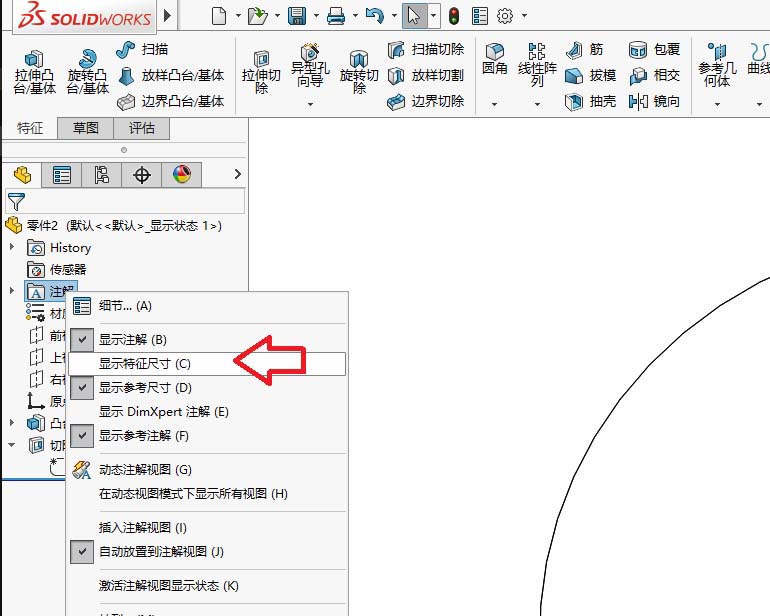

3、选择显示特征尺寸。下面会用到。

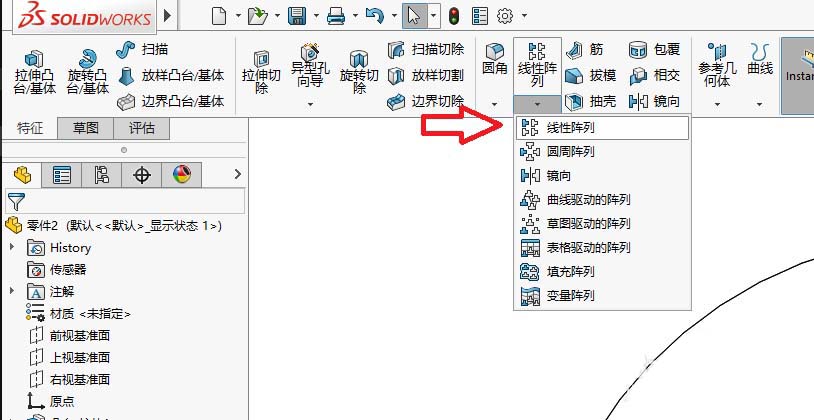

4、选择线性阵列。

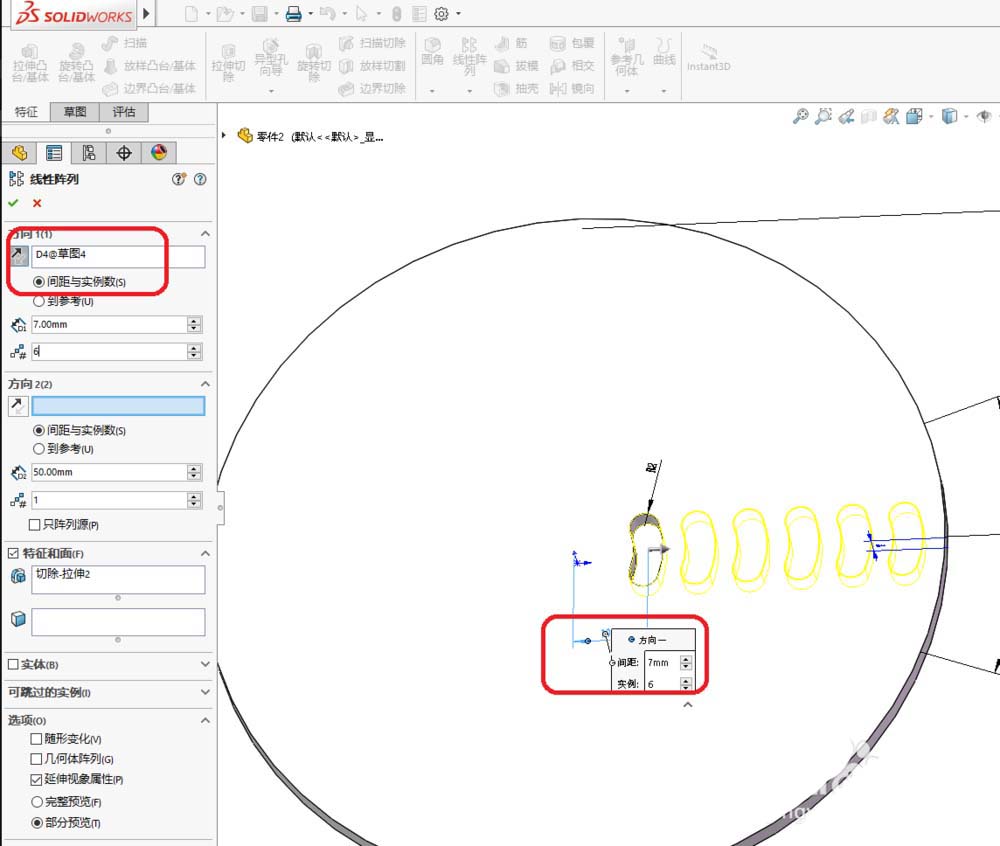

5、这里注意，点击尺寸10作为阵列方向，也就是说，阵列的每个特征会变化这个10尺寸。

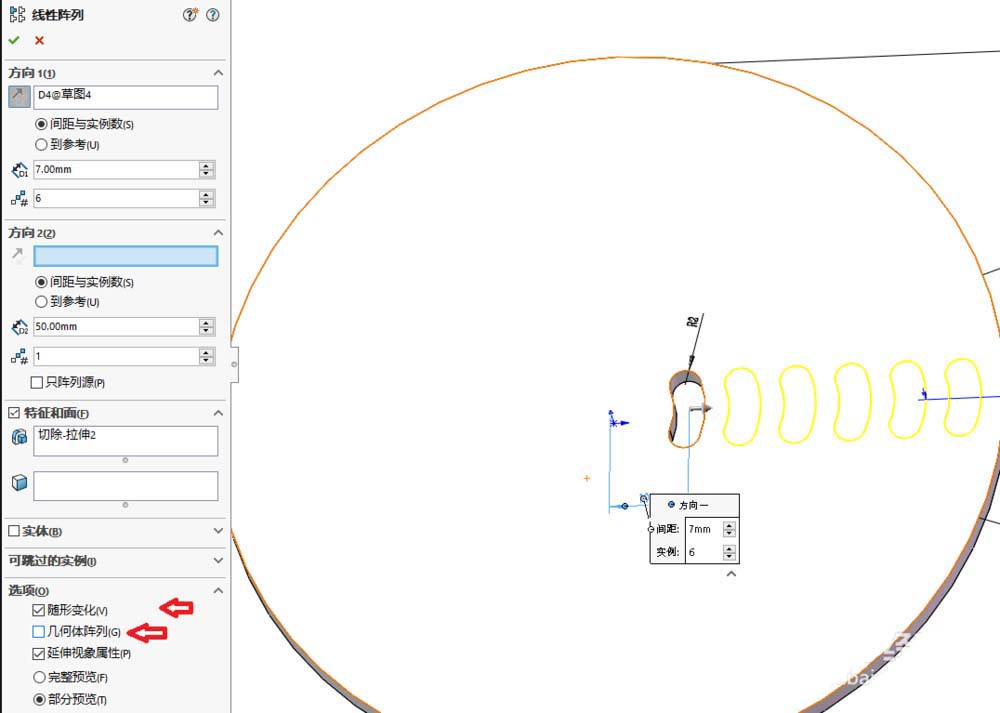

6、这时注意，点击 “随形阵列”，取消“几何体阵列”，这样就可以得到结果了。
以上就是Solidworks中使用阵列命令绘制零件模型的教程，希望大家喜欢，请继续关注脚本之家。
