Solidworks中绘制的工程图有时候标注剖面图需要表达出一些特殊的意思，比如说一个坑周围要剖出来混凝土的效果之类的，想要修改剖面线的样式，该怎么修改呢？请看下文详细介绍。

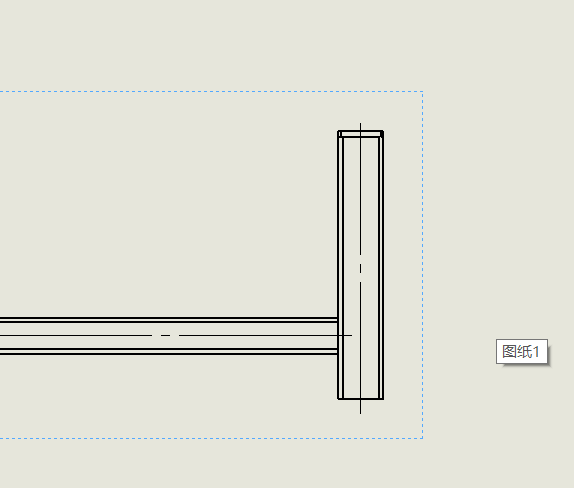

1、我们先打开要标注剖面图的工程图。

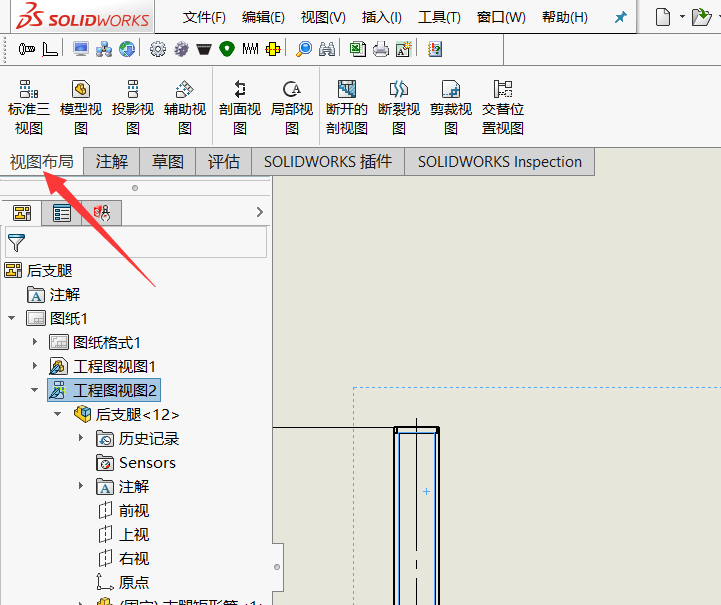

2、之后在上面的菜单栏里选择视图布局。
3、找到断开的剖视图。

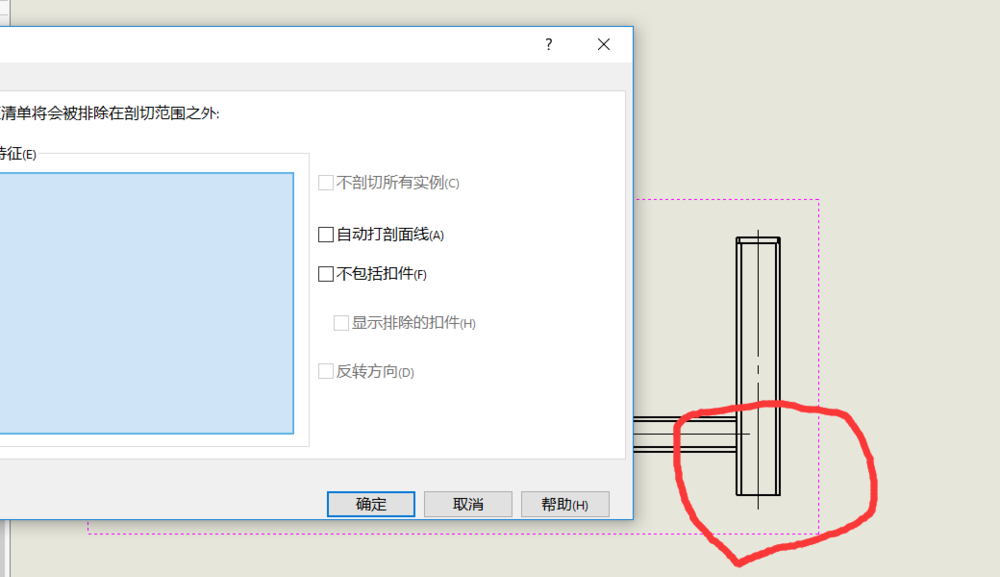

4、之后用曲线将要剖面的位置连起来。

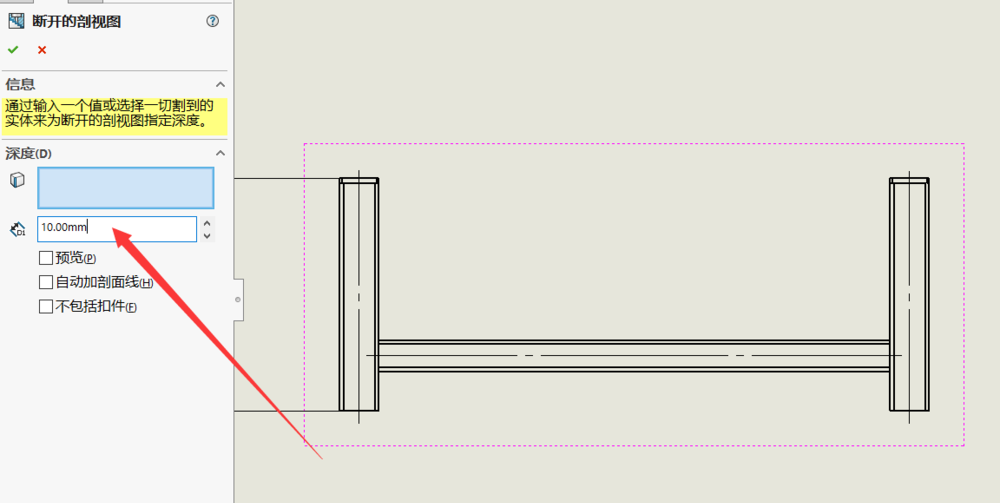

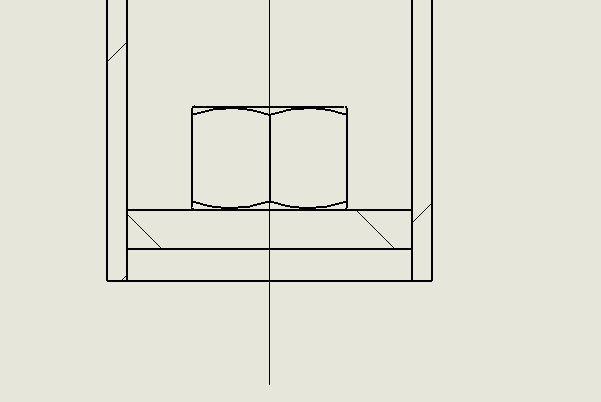

5、然后我们需要输入剖面尺寸，一般是你剖面的位置到表面的距离，可以通过预览查看效果，如果没有效果就是你剖面的尺寸不对。

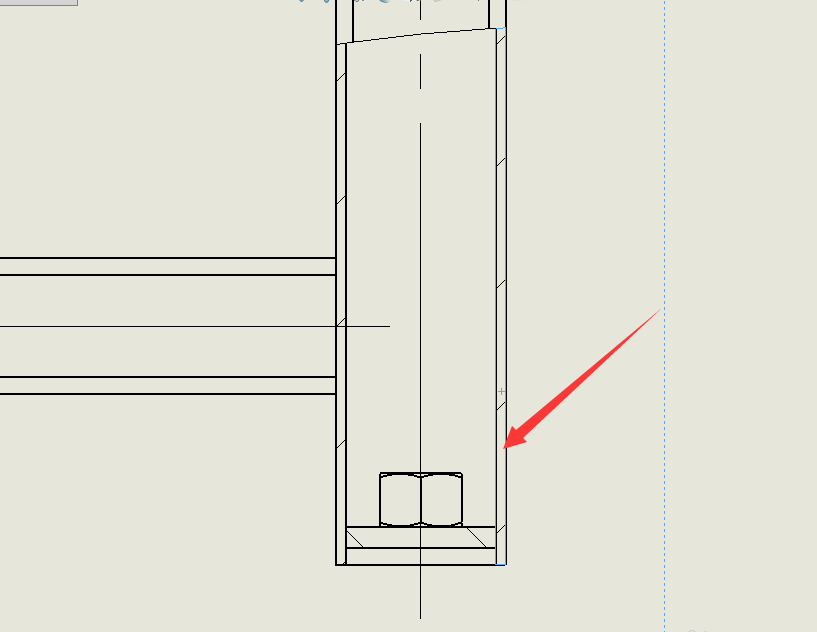

6、剖面之后我们先选中剖面线。

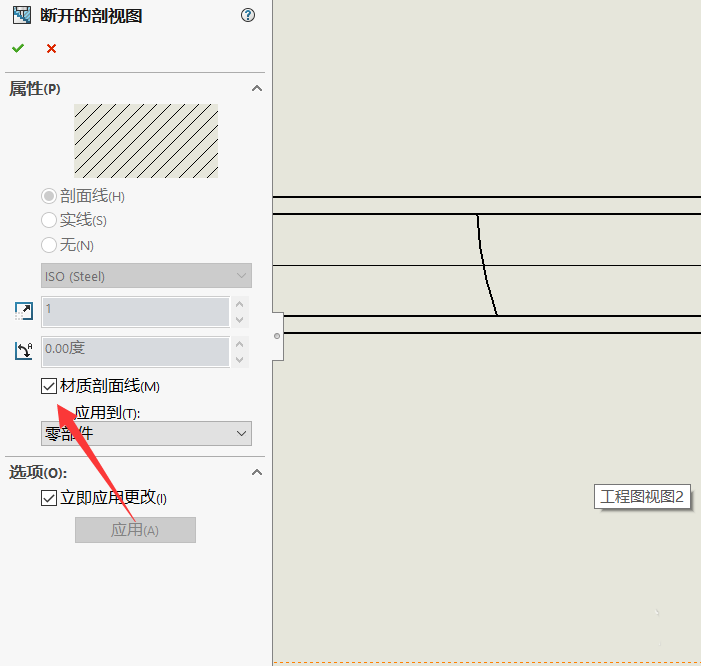

7、在左侧的工具栏里找到材质剖面线，把前面的勾去掉。

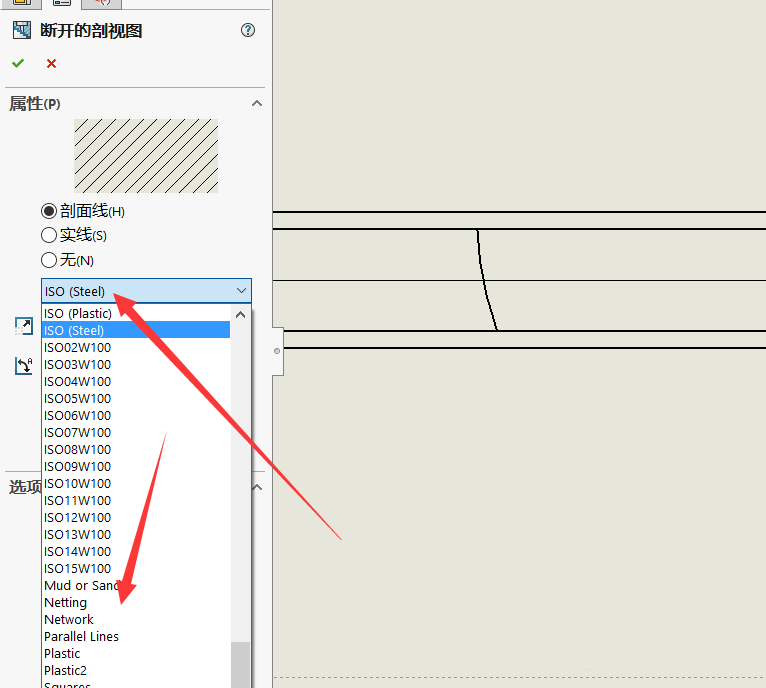

8、之后就可以在上面的框里下拉出很多剖面线的形状，找到合适的换上去即可。
以上就是sw工程图修改剖面线的方法，希望大家喜欢，请继续关注脚本之家。
